BGT-TEST-SP CARLO GAVAZZI FUN parâmetros selecionados MOU Laptop Acessório SUP Bus INFO1 alimentado outra un..

Teste De Unidade
BGT-TESTE-SP

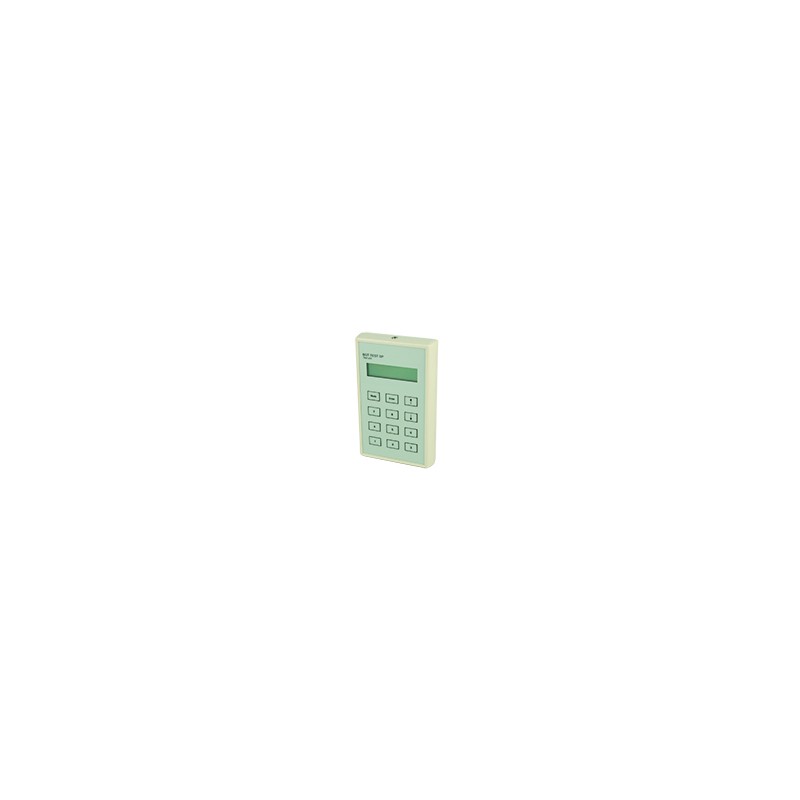

Portátil de teste de unidade
Monitoramento de smart-casa de status do canal
Visor LCD
12-tecla táctil e teclado Fornecido pela smart-casa de Transmissão de trava
Dupla leitura em grupo
Analógico BCD leitura
Split, canal de e/S de leitura
ESPECIFICAÇÕES DO PRODUTO
Saída inteligente-casa
Connection3 mm Jack
Display de 2 x 16 caracteres
TypeLCD Altura de dots5 mm
KeyboardTactile chaves
Não. de keys12
Canal teclas 1-8
Comando de teclas" ↑ "" ↓ " (rolar para cima/para baixo)
"MODO ", " ENTER "
Cabo 1BGT-TESTE-SP para smart-casa
BGT-TESTE-SP conector de 3 mm Jack plug smart-casa conector de 2 mini apertos SignalRed
CommonBlack
Cabo 2BGT-TESTE-SP para o Chip do módulo
BGT-TESTE-SP conector de 3 mm Jack plug smart-casa conector 1 6/6 ficha modular
ESPECIFICAÇÕES GERAIS
Meio ambiente
Grau de protectionIP 40
Grau de poluição 3(IEC 60664)
Temperatura de operação 0° a +50°C (+32° f a +122°F)
Temperatura de armazenamento -20° a +60°C (-4° f a +140°F)
Umidade (sem condensação)20 a 80%
Resistência mecânica
Choque de 15 G (11 ms) Vibração 2 G (6 a 55 Hz)
Dimensões (l x w x d) 145 x 90 x 28 mm
Material ABS, cinza
Peso 250 g
ESPECIFICAÇÕES DA FONTE
Fonte de alimentação Fornecido pela smart-casa
Inverter a polaridade protectionYes
Corrente operacional nominal < 4.0 mA
MODO DE OPERAÇÃO
SELEÇÃO DO TIPO DE
De fornecimento nº do Pedido
Fornecido pela smart-houseBGT-TESTE-SP
INFORMAÇÕES ADICIONAIS
128-canal portátil transmitir - ter/receptor fornecido pela smart-casa. O BGT-TESTE-SP pode ser usado em qualquer lugar ao longo de dois fios para monitorar e controlar o estado de smart-casa de canais. Thisunitis altamente recomendado para start-up e manutenção em smart sistemas internos.
O BGT-TESTE-SP pode operar em 6 modos diferentes:
Digital 1 grupo Digital 2 grupos de Editar Tx-trava Analógico BCD Divisão de e/S
Calibração Do Sensor De
Aviso: não conecte ou desconecte o conector quando o BGT - TESTE-SP está conectado ao smart - casa. Isto irá causar um curto-circuito a dois fios.
Nota: Se o smart-casa transportador estiver em falta, o visor não se acende.
Escopo de fornecimento
1 x Teste unidade BGT-TESTE-SP
1 x Cabo de 1 (mini apertos) BGT-TESTE-SP - GRIP - CAB
1 x Cabo de 2BGT-TESTE-SP - ASIC - CAB
DIAGRAMA DE FIAÇÃO
D+ D-
Fornecido pela smart-casa
As especificações estão sujeitas a alterações sem aviso prévio (20.11.2007) - Um produto de CARLO GAVAZZI Grupo
