Console de test
BGT-TEST-SP

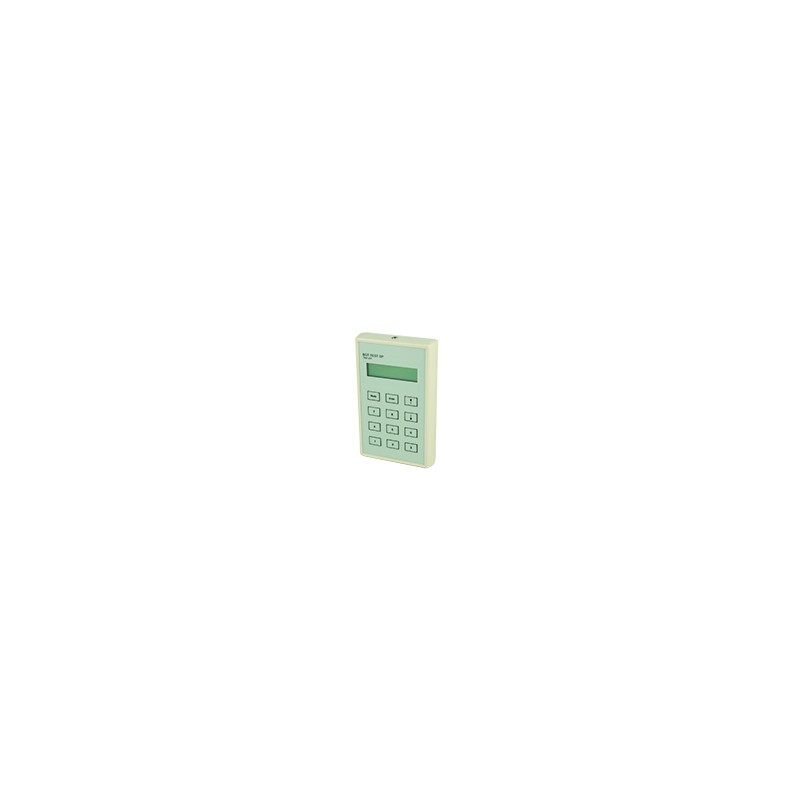

Console de test portable
Analyse du statut des adresses smart-house
Affichage cristaux liquides Clavier 12 touches tactiles Alimentation par réseau smart-house Lecture d’un groupe de 8 adresses Lecture de valeurs analogiques Forçage et verrouillage d’adresses
CARACTÉRISTIQUES DU PRODUIT
Sortie Dupline
Connexion Jack 3 mm
Affichage 2 x 16 caractères
Type LCD Dimensions 5 mm
Clavier touches tactiles
Nb. de touches 12
Touches “Channel” 1-8
Touches de commande « » « » (scroll up/down)
« MODE », « ENTER »
Câble 1 BGT-TEST-SP au smart-house
Connecteur BGT-TEST-SP Jack 3 mm Connecteur smart-house 2 mini grippes fils Signal Rouge
Commun Noir
Câble 2 BGT-TEST-SP à ASIC module
Connecteur BGT-TEST-SP Jack 3 mm
Connecteur smart-house 1 6/6 connecteur modulaire
« MODE », « ENTER »
CARACTÉRISTIQUES GÉNÉRALES
Environnement
Degré de protection IP 40
Degré de pollution 3 (IEC 60664)
Température de fonct. 0° à +50°C (+32° à +122°F)
Température de stockage -20° à +60°C (-4° à +140°F)
Humidité (sans condensation) 20 à 80%
Résistance mécanique
Chocs 15 G (11 ms) Vibrations 2 G (6 à 55 Hz)
Dimensions 145 x 90 x 28 mm
Matière ABS, gris
Poids 250 g
CARACTÉRISTIQUES D’ALIMENTATION
Alimentation Par smart-house Protection inversion de polarité Oui Consommation < 4,0 mA
MODE DE FONCTIONNEMENT
TABLEAU DE SÉLECTION
Alimentation Référence
de commande
par smart-house BGT-TEST-SP
INFORMATIONS COMPLÉMENTAIRES
Unité portable émetteur/ récep- teur alimentée par le smart-house. La BGT-TEST-SP peut être utilisée n’importe où sur les 2 fils du bus, elle permet de contrôler et de forcer les adresses smart-house des différents groupes. La BGT- TEST-SP est particulièrement re- comandée pour la mise en route d’un système smart-house et dans le cadre de la maintenance.
La BGT-TEST-SP peut travailler dans 6 modes différents:
Sur un groupe de 8 adresses
(Digital 1 group).
Sur deux groupes de 8 adresses
(Digital 2 groups).
Verrouillage d’adresses (Edit Tx- latch).
Analogique BCD 16 bits (Analog
BCD).
E/S séparées
Etalonnage des détecteurs ( mode sensor calibration )
PRECAUTIONS D’EMPLOI:
Le boîtier test BGT-TEST-SP ne peut être connecté que sur le réseau smart-house.
Celui-ci est alimenté par la tension fournie par le générateur.
Aucune pile ne doit être utilisée. Ne jamais connecter ou dé-
connecter le boîtier BGT-TEST-SP par le jack, en effet cette action peut dans certain cas établir un court circuit sur le bus smart- house.
Il est préférable d’utiliser le connecteur RJ45 ou les grippes fils.
Scope of supply
1 x Console BGT-TEST-SP
1 x Câble 1 (mini grips) BGT-TEST-SP - GRIP - CAB
1 x Câble 2 BGT-TEST-SP - ASIC - CAB
SCHEMA DE CÂBLAGE
D+ D-
Alimenté par smart-house
Supplied by smart-house
Ces spécifications peuvent être modifiées sans préavis (21.12.2007). Une marque déposée du groupe CARLO GAVAZZI
