Smart Dupline®
Controle para DC Rollerblind Motor
Tipo SH2RODC224
• Para cima/para baixo controle para dois DC rollerblind motores
• Fonte de alimentação de DC
• Relé de carga de 5A
• 2 DIN habitação
• LED de indicação de fonte de alimentação, dupline® ônibus, motor, motor para baixo
• Conexão para outros armário modulesvia barramento local
Descrição Do Produto Chave De Ordenação
SH RO 2 DC 2 24

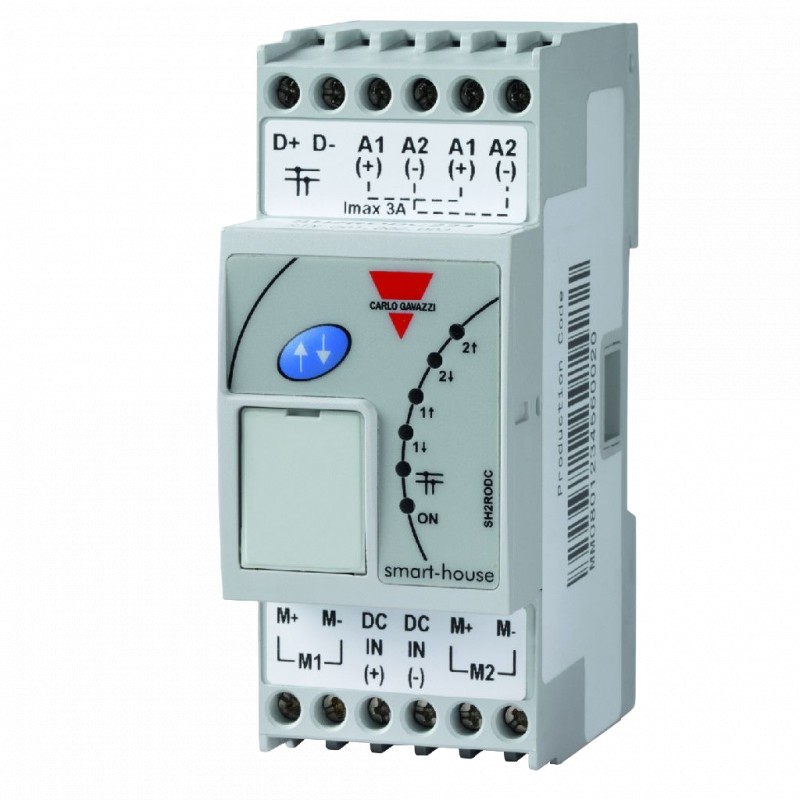

Este é um 2-DIN módulo de saída de relé para controlar de forma independente os dois DC rollerblind motores.
Ele foi desenvolvido para ser connectedto e controladas por um inteligente sistema de casa de controladores.
O rollerblind motor é ab-
enbytworelays inseries: um para ligar e desligar o motor ligado/DESLIGADO e o segundo para controlar a direção para CIMA/para BAIXO. Estes dois relés são controlados de forma a respeitar o motor tim - ingbeforeanyreversing do sentido de rotação do motor.
smart-casa
2-DIN de habitação Rollerblind função de motor DC
Número de saídas
Fonte de alimentação
Seleção Do Tipo De
Alojamento de Montagem do Relé loadRelay saída de Alimentação: 15 a 30 VDC
2 DIN trilho DIN 5A 2 SPST + 2 relé SPDT SH2RODC224
Especificações De Saída
Especificações Da Fonte
Relé de output2 SPST (R1, R2) +
2 SPDT (R3-R4) relé
Resistiva loadDC 13 5-A/24 VCC vida Mecânica ≥ 10 x 106 operações vida Elétrica ≥ 1 x 105 operações de freqüência de operação ≤ 360 operações/h WiringM+ (M1), M (M1)
de saída para o motor 1,
(-), (+) do motor tensão de alimentação, M+ (M2) M- (M2)
de saída para o motor 2
Especificações De Entrada
KeypadFor local ON/OFF)
Poder supplyOvervoltage gato. II
(IEC 60664-1, par. 4.3.3.2) tensão Nominal de operação de 15 a 24 VCC ± 20%
Tensão operacional intervalo de 15 a 30 VCC (ripple incluído)
Potência de operação nominal 3 W
Proteção de inversão de polaridade Sim
Conexão 2xA1 (+) e 2xA2 (-)- (2 pares de terminais conectados internamente Max 3A)
O poder do atraso do Typ. 4 s
Alimentação fora do atraso≤ 1 s
Dupline® Especificações
Voltage8.2 V MaximumDupline® voltage10 V Mínimo Dupline® tensão de 4,5 V MaximumDupline® current1.1 mA
O Dupline® ônibus está presente no barramento interno: os módulos podem ser conectados um ao lado do outro sem a necessidade de fiação a Dupline® ônibus. Consulte "diagrama de Fiação".
As especificações estão sujeitas a alterações sem aviso prévio (17.12.2013) 1
