smart-house

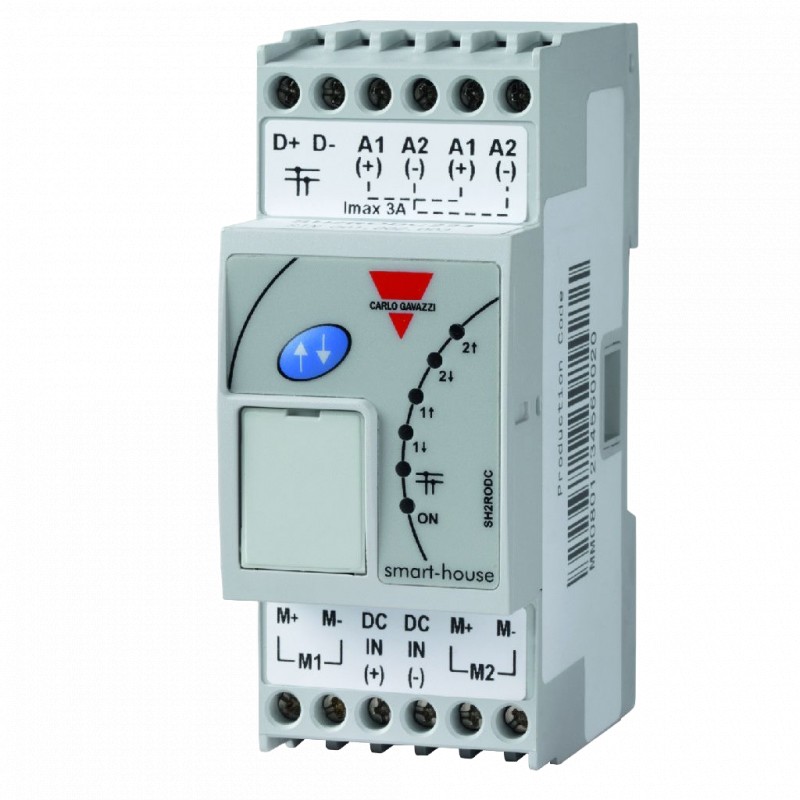

Commande de moteur CC pour volet roulant
Type SH2RODC224
• Commande la montée/descente de
2 moteurs CC pour volet roulant
• Alimentation CC
• Charge du relais : 5 A
• 2 boitiers DIN
• LED d'indication d'activité : alimentation, bus Dupline®, Montée, Descente
• Connexion par bus local à d'autres modules en armoire
Description du produit Référence
S H 2 RO DC 2 24
Ce relais de sortie 2-DIN commande deux moteurs CC pour volets roulants.
Ce module de sortie est conçu pour être connecté aux et commandé par les générateurs maîtres du système smart-house.
Un moteur de volet roulant est piloté par deux relais en
série : un relais de comman- de Marche/Arrêt du moteur et un relais de commande Montée/Descente.
Les deux relais sont com- mandés de manière à syn- chroniser le moteur avant toute inversion de son sens de rotation.
smart-house
Boîtier DIN
2 modules
Fonction volet roulant
Moteur CC Nombre de sorties Alimentation
Choix de la version
Boîtier Montage Charge du relais Relais de sortie Alimentation : 15 à 30 Vcc
2 DIN Rail DIN 5A 2 relais simple contact + SH2RODC224
2 relais un inverseur
Caractéristiques de sortie
Relais de sortie 2 relais simple contact (R1, R2) + 2 relais un inverseur
Charge résistive CC13 5 A/24 Vcc
Durée de vie mécanique ≥ 10 x 106 opérations Durée de vie électrique 1 x 105 manœuvres, Fréquence de fonctionnement ≤ 360 opérations/heure Câblage M+ (M1), M- (M1) Sortie
moteur 1, (-), (+) tension
d'alimentation moteur, M+ (M2), M- (M2)
Sortie moteur 2
Caractéristiques d’alimentation
Alimentation Surtension cat. II
(IEC 60664-1, par. 4.3.3.2) Tension nominale de
fonctionnement 15 - 24 Vcc ± 20%
Plage de tension de
fonctionnement 15 - 30 Vcc (ondulation incluse)
Puissance nominale de fonctionnement 3 W
Protection contre l'inversion
de polarité Oui
Connexion 2xA1 (+) et 2xA2 (-) - (2 paires de bornes connectées en interne)
3 A maxi.
Temps de mise sous tension 4 s (typique)
Temps de mise hors tension ≤ 1 s
Caractéristiques d'entrée
Clavier Pour commutation locale
ON/OFF
Les caractéristiques peuvent être modifiées sans préavis (24.05.2013) 1
