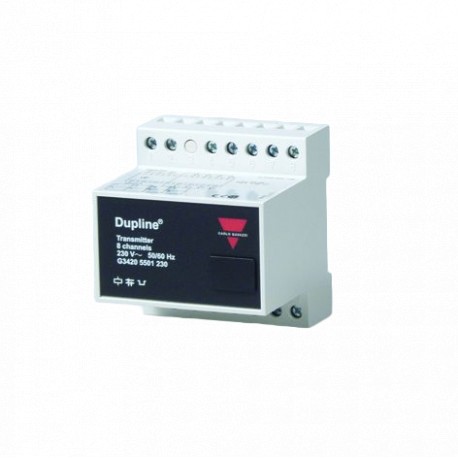

G34105501 CARLO GAVAZZI Os parâmetros selecionados módulo de entrada do módulo de habitação de alimentação d..
G34105501
CARLO GAVAZZI
Os parâmetros selecionados módulo de entrada do módulo de habitação de alimentação do tipo DIN contrato TIPO TIPO DE ABASTECIMENTO ferroviário barramento USB E / S de contato número de entrada de E / S 8. Outro tipo de entrada do módulo Módulo de caixa H4 (W72) I / S entrada de alimentação bus-powered CARACTERISTICAS I módulo de entrada alimentado pelo barramento para montagem em trilho DIN, 4 entradas de contato
Transmissor para Sinais Digitais
Transmissor de 8 canais alimentado por linha Dupline para entradas digitais
Sistemas de bus para instalações > Sistema de barramento de entrada binária
Controls > Energy Management, Software and Accessories
Produto novo em sua embalagem original com todas as garantias e certificações de CARLO GAVAZZI
Best sellers
▲Mais informação
▲Transmissor de Sinais forDigital
Tipo G 3410 5501
Duline®
FieldbusInstallationbus
• De 8 canais monostabil transmissor
• H4-habitação
• Para montagem em trilho DIN (EN 50022)
• Codificação de canal pelo GAP 1605
• Dupline® powered
Descrição Do Produto Chave De Ordenação
G 3410 5501
Dupline®-transmissor alimentado. Monostable função. Detecta os estados de 8 volts-livre con-
leis.Especialmente suitablefor applicationsin lugares onde a fonte de alimentação não está disponível.
Tipo: Dupline® H4-habitação Transmissor
Não. de canais
Tipo de entrada
Seleção Do Tipo De
De fornecimento nº do Pedido
8 canais de Contato
Alimentado por Dupline® G 3410 5501
Especificações Da Fonte
Poder supplySupply por Dupline®
Dupline® consumo de energia
Não LEVOU ativado Min.400 µA Max. 550 µA
O LED Ativada Min.1.7 mA Máx. 2.3 mA
InputSpecifications
Entradas 8 contactos de circuito Aberto tensão de 5,3 7,6 VCC em Curto-circuito current17 µA
Tempo de funcionamento para o sinal "1" ≤ 1 trem de pulso + 10 ms horário de Funcionamento para o sinal "0" ≤ 1 trem de pulso + 110 ms resistência de Contato≤ 1 kΩ
Comprimento do cabo≤ 3 m
Dielétrica Tensão
entradas - Dupline®Nenhum
Especificações Gerais
Alimentação delaytyp. 2 s
Indicação para
Dupline®carrierLED, amarelo
Nota:o Teste que o amarelo LED pode emitir luz, quando atalho
pinos 23 e 24, e Dupline®
é conectado ao módulo.
Meio ambiente
Grau de protectionIP 20
Poluição degree3 (IEC 60664)
Temperatura de operação-20° c a +50°C (-4° f a +122°F) temperatura de Armazenamento -50° c a +85°C (-58° f a +185°F)
Umidade (sem condensação) 20 a 80%
Resistência mecânica
Shock15 G (11 ms) Vibration2 G (6 a 55 Hz)
Dimensões
Material
(veja Informações Técnicas) H4-Habitação
Weight250 g
As especificações estão sujeitas a alterações sem aviso prévio (30.04.03)1
Dupline®é uma marca registrada. Um produto de CARLO GAVAZZI Grupo
| Característica | Valor |
|---|---|
| Sistema de BUS KNX (EF001499) | Não |
| Rádio KNX do sistema de bus (EF008855) | Não |
| Sistema BUS rádio (EF001500) | Não |
| Sistema de BUS LON (EF003831) | Não |
| Sistema de BUS Powernet (EF001501) | Não |
| Outros sistemas de BUS (EF003811) | Dupline |
| Radiofrequência bidirecional (EF009466) | Não |
| Método de montagem (EF000003) | DRA (adaptador de trilho DIN) |
| Largura em número de módulos (EF002950) | 4 |
| Conexão BUS incluída (EF001504) | Sim |
| Módulo BUS destacável (EF009766) | Não |
| Controlo de LED (EF003866) | Não |
| Com indicação LED (EF005950) | Sim |
| Número de entradas (EF000318) | 8 |
| Tensão de entrada (intervalo) (EF003840) | 5.3 V |
| Tipo de tensão (tensão de entrada) (EF003033) | AC |
| Tensão de sinal externo necessária (EF003809) | Não |
| Grau de proteção (IP) (EF005474) | IP20 |
Datasheet - PDF
▲| Título: | Tamanho: | Tipo: |
|---|---|---|
| PDF CATALOG CARLO GAVAZZI EN.pdf | 3 Mbytes |
|
