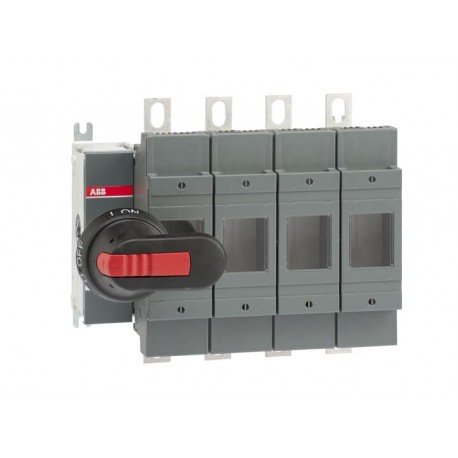

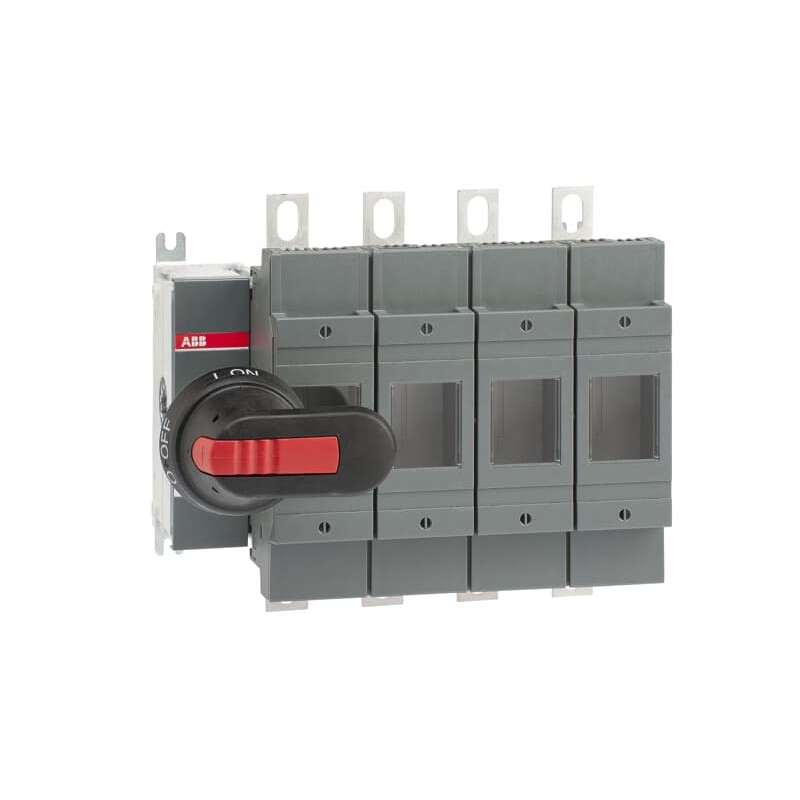

1SCA022758R9770 ABB OS200J04FP Fusível chave seccionadora
1SCA022758R9770
ABB
OS200J04FP Fusível chave seccionadora
Interruptor de fusível OS200J04FP
OS200J04FP FUSIBLE DISCONNECT SWITCH
Aparelhos elétricos de baixa tensão > Interruptor com fusíveis
Interruptores manuais
Produto novo em sua embalagem original com todas as garantias e certificações de ABB
Best sellers
▲Mais informação
▲| ABB EcoSolutions | |
|---|---|
| ABB Site Meeting Group Waste To Landfill Target | UL 2799 Zero Waste To Landfill Validation available |
| End Of Life Disassembling Instructions | 1SCC311049M0201 |
| Environmental Product Declaration - EPD | 1SCC311197D0201 |
| Material Compliance | |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| REACH Declaration | 1SCC011021D0201 |
| Informação RoHS | 1SCC011020D0201 |
| Estado RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| SCIP | 63ec3050-ad17-4639-88ea-8b7b62087c01 Finland |
| SCIP simplificado | 0ac48168-2054-4f35-b6df-e1daefdf32ac Germany |
| 77411b46-2943-4bc5-8118-375102525a73 Germany | |
| db90e7a3-5b9e-472f-965d-450ca88c22d3 Denmark | |
| 4cfcb4aa-821e-4425-9db0-b5e8e7609d4c Poland | |
| 2b78bc74-d6ed-4381-8ef9-baf1ec70d853 Italy | |
| 30b6ed5f-e7af-4f63-82ca-da2b26d4c823 Spain | |
| 183716c7-4615-47d9-8048-f15a07d90360 Belgium | |
| fde401a9-027c-47ca-8094-b6a03596464a Sweden | |
| 27bfcc03-2bb6-4486-b254-fcc6a4d78a8c Greece | |
| 655ea5cf-c36c-4f8c-8324-c4e708e4425e France | |
| adf29fcb-6d83-45d7-9115-82907357badd Poland | |
| 8724a90a-bed6-4ee2-8188-ac7b8f924a55 Sweden | |
| 3dc06891-a82d-4d2b-b9ed-0319864624b9 Bulgaria | |
| 34f8de42-b7f4-4ad6-95cd-403c40248fd9 Estonia | |
| 8dca6540-94b7-44c3-80b0-9039b500a751 Hungary | |
| 8cacab0f-e8fb-43eb-aac0-78fb3c50e0f1 Netherlands | |
| d45e7dd6-5e8b-4077-8bf5-c23062199872 Czech Republic | |
| 0c172ccd-3550-439b-9e9f-46fcf3d150d5 Croatia | |
| f99ede22-c38a-4f6a-b891-8ed979e39d23 Poland | |
| 19d48032-db1c-47f7-ab07-ea855ac26c06 Portugal | |
| 5268818c-aa53-47e3-800a-c814eb20ffce Germany | |
| a76e1aed-6341-4ffb-9d7d-727e7eca1307 Germany | |
| fd82b044-74ec-4b64-8ca9-51f9921099be Norway | |
| 3db427b8-0c74-4e97-83f0-27df8351edd6 Germany | |
| a5ec1328-5f82-49f9-8220-c420139cea54 Belgium | |
| 389cb8c2-cb0a-4232-81c0-b454d0ea3dec France | |
| 37d7d8a6-6a6e-43bd-9fee-c5854225abcb Hungary | |
| Toxic Substances Control Act - TSCA | 1SCC011025D0201 |
| Popular Downloads | |
| Ficha de dados, informação técnica | 1SCC311013C0201 |
| Instruções e Manuais | 1SCC311012M0219 |
| Mechanical Drawings | os200j04f.stp |
| Environmental Product Declaration - EPD | 1SCC311197D0201 |
| Environmental | |
| Grau de proteção | acc. to IEC 60529 IP20 |
| Pollution Degree | 3 |
| Ordering | |
| Quantidade Mínima de Encomenda | 1 piece |
| Número de tarifa aduaneira | 85365080 |
| País de origem | Finland |
| Dimensions | |
| Largura Líquida do Produto | 228 mm |
| Altura Líquida do Produto | 218 mm |
| Profundidade/Comprimento Líquidos do Produto | 132 mm |
| Peso Líquido do Produto | 4 kg |
| 8.8 lb | |
| Container Information | |
| Unidades de embalagem Nível 1 | box 1 piece |
| Largura da embalagem Nível 1 | 230 mm |
| 9.1 in | |
| Profundidade/Comprimento da embalagem Nível 1 | 270 mm |
| 10.6 in | |
| Altura da embalagem Nível 1 | 170 mm |
| 6.7 in | |
| Peso bruto da embalagem Nível 1 | 4.3 kg |
| 9.4 lb | |
| Nível de Embalagem 1 EAN | 6417019247274 |
| Technical | |
| Conventional Free-air Thermal Current (Ith) | Θ = 40 °C 200 A |
| Conventional Thermal Current (Ithe) | Fully Enclosed 200 A |
| Grau de proteção | acc. to IEC 60529 IP20 |
| Fourth Pole Type | Switched - Fusible Pole |
| Tamanho do fusível | 200 A |
| Fuse System | Class J |
| Handle Type | Pistol handle |
| Tipo de apoio | Base mounting |
| Número de polos | 4P |
| Modo de funcionamento | Front |
| Pollution Degree | 3 |
| Position of Line Terminals | Top In - Bottom Out, Bottom In - Top Out |
| Power Loss | at Rated Operating Conditions per Pole 8 W |
| Rated Conditional Short-Circuit Current (Inc) | (600 V AC) 200 kA |
| Corrente nominal (In) | Main Circuit 200 A |
| Rated Impulse Withstand Voltage (Uimp) | 12 kV |
| Rated Insulation Voltage (Ui) | 1000 V |
| Rated Operational Current AC-21A (Ie) | (500 V) 200 A |
| (690 V) 200 A | |
| Rated Operational Current AC-22A (Ie) | (380 ... 415 V) 200 A |
| (500 V) 200 A | |
| (690 V) 200 A | |
| Rated Operational Current AC-23A (Ie) | (380 ... 415 V) 200 A |
| (500 V) 200 A | |
| (690 V) 200 A | |
| Rated Operational Power AC-23A (Pe) | (220 ... 240 V) 60 kW |
| (400 V) 110 kW | |
| (415 V) 110 kW | |
| (500 V) 132 kW | |
| (690 V) 200 kW | |
| Tensão operacional nominal | Main Circuit 600 V AC |
| Rated Short-time Withstand Current Low Voltage (Icw) | for 1 s 8 kiloampere rms |
| Normas | UL98 |
| IEC 60947-3 | |
| Switches Operating Mechanism | 04 (Left Side) |
| Tipo de terminal | Lug terminals |
| Terminal Width | 20 mm |
| Binário de aperto | 15 ... 22 N·m |
| Technical UL/CSA | |
| Maximum Operating Voltage UL/CSA | Main Circuit 600 V AC |
| Main Circuit 250 V DC | |
| Ampere Rating | 200 A |
| Classificação de potência UL/CSA | (acc. to UL 240 V) 60 Hp |
| (acc. to UL 480 V) 125 Hp | |
| (acc. to UL 600 V) 150 Hp | |
| Binário de aperto | 15 ... 22 N·m |
| Tightening Torque UL/CSA | Wire-Clamp 200 in·lb |
| Cable Lug 72 in·lb | |
| Certificates and Declarations | |
| A2L Certificate – IEC | 1SCC311209D0201 |
| Certificado ATEX | No certification needed |
| CCC Certificate | CCC OS200-250 2016 |
| Declaração de conformidade -CE | 1SCC311091D2704 |
| DNV GL Certificate | 1SCC311123D0203 |
| Certificado UL | cULus certificate OS200 |
| External Classifications and Standards | |
| Código de classificação do objeto | Q |
| ETIM 9 | EC001040 - Fuse switch disconnector |
| ETIM 10 | EC001040 - Fuse switch disconnector |
| UNSPSC | 39122233 |
| Código de Categoria Granular IDEA (IGCC) | 5291 >> Fuse switch disconnector |
| eClass | V11.1 : 27371401 |
| Categoria REEE | 5. Small Equipment (No External Dimension More Than 50 cm) |
| Característica | Valor |
|---|---|
| Versão de interruptor principal (EF006981) | Sim |
| Versão de interruptor de segurança (EF006985) | Sim |
| Máx. tensão nominal de operação Ue CA (EF007355) | 1000 V |
| Corrente permanente nominal Iu (EF001389) | 200 A |
| Potência de operação nominal em AC-23, 400 V (EF007027) | 200 kW |
| Corrente condicional nominal de curto-circuito Iq (EF001444) | 80 kA |
| Corrente nominal suportável lcw atual (EF007050) | 8 kA |
| Adequado para fusíveis (EF006692) | Outro |
| Número de polos (EF001391) | 4 |
| Tipo de conexão elétrica do circuito principal (EF006819) | Conexão por parafuso |
| Entrada de Cabo (EF000537) | Outro |
| Equipado com conectores (EF011696) | Sim |
| Adequado para montagem no solo (EF007243) | Não |
| Adequado para montagem frontal (EF007246) | Não |
| Adequado para montagem em barramento (EF007259) | Sim |
| Tipo de elemento de controlo (EF006976) | Botão de giro longo |
| Posição do elemento de atuação (EF009410) | Esquerda |
| Acionamento do motor opcional (EF007386) | Não |
| Acionamento do motor integrado (EF006697) | Não |
| Versão como instalação de paragem de emergência (EF006959) | Não |
