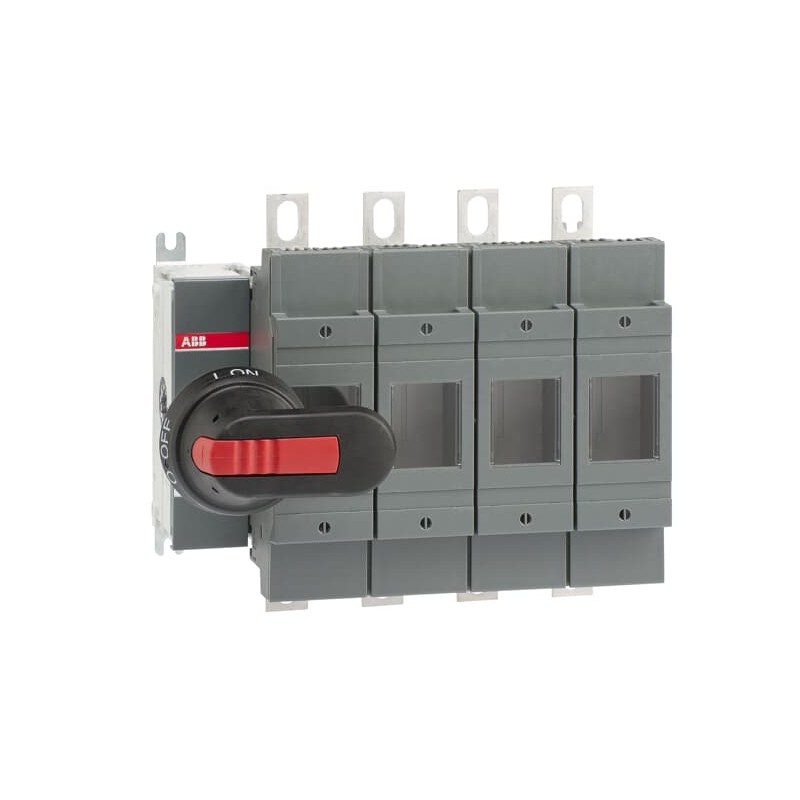

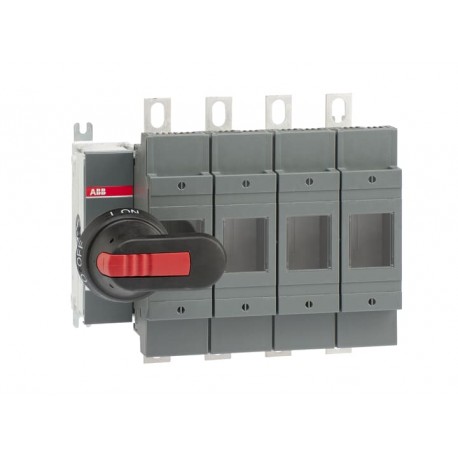

1SCA022758R9770 ABB OS200J04FP Fusible sectionneur
1SCA022758R9770
ABB
OS200J04FP Fusible sectionneur
Interrupteur à fusibles OS200J04FP
OS200J04FP FUSIBLE DISCONNECT SWITCH
Appareillage industriel basse tension > Interrupteur sectionneur à fusible
Commutateurs manuels
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par ABB
Les plus vendus
▲En savoir plus
▲| ABB EcoSolutions | |
|---|---|
| Déchets destinés à l'enfouissement en décharge - Destination | UL 2799 Zero Waste To Landfill Validation available |
| Instructions de démontage en fin de vie | 1SCC311049M0201 |
| Déclaration environnementale de produit - DEP | 1SCC311197D0201 |
| Conformité des matériaux | |
| Modèle de rapport sur les minéraux de conflit (CMRT) | 9AKK108467A5658 |
| Déclaration REACH | 1SCC011021D0201 |
| Informations RoHS | 1SCC011020D0201 |
| Statut RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| SCIP | 63ec3050-ad17-4639-88ea-8b7b62087c01 Finland |
| SCIP simplifié | 0ac48168-2054-4f35-b6df-e1daefdf32ac Germany |
| 77411b46-2943-4bc5-8118-375102525a73 Germany | |
| db90e7a3-5b9e-472f-965d-450ca88c22d3 Denmark | |
| 4cfcb4aa-821e-4425-9db0-b5e8e7609d4c Poland | |
| 2b78bc74-d6ed-4381-8ef9-baf1ec70d853 Italy | |
| 30b6ed5f-e7af-4f63-82ca-da2b26d4c823 Spain | |
| 183716c7-4615-47d9-8048-f15a07d90360 Belgium | |
| fde401a9-027c-47ca-8094-b6a03596464a Sweden | |
| 27bfcc03-2bb6-4486-b254-fcc6a4d78a8c Greece | |
| 655ea5cf-c36c-4f8c-8324-c4e708e4425e France | |
| adf29fcb-6d83-45d7-9115-82907357badd Poland | |
| 8724a90a-bed6-4ee2-8188-ac7b8f924a55 Sweden | |
| 3dc06891-a82d-4d2b-b9ed-0319864624b9 Bulgaria | |
| 34f8de42-b7f4-4ad6-95cd-403c40248fd9 Estonia | |
| 8dca6540-94b7-44c3-80b0-9039b500a751 Hungary | |
| 8cacab0f-e8fb-43eb-aac0-78fb3c50e0f1 Netherlands | |
| d45e7dd6-5e8b-4077-8bf5-c23062199872 Czech Republic | |
| 0c172ccd-3550-439b-9e9f-46fcf3d150d5 Croatia | |
| f99ede22-c38a-4f6a-b891-8ed979e39d23 Poland | |
| 19d48032-db1c-47f7-ab07-ea855ac26c06 Portugal | |
| 5268818c-aa53-47e3-800a-c814eb20ffce Germany | |
| a76e1aed-6341-4ffb-9d7d-727e7eca1307 Germany | |
| fd82b044-74ec-4b64-8ca9-51f9921099be Norway | |
| 3db427b8-0c74-4e97-83f0-27df8351edd6 Germany | |
| a5ec1328-5f82-49f9-8220-c420139cea54 Belgium | |
| 389cb8c2-cb0a-4232-81c0-b454d0ea3dec France | |
| 37d7d8a6-6a6e-43bd-9fee-c5854225abcb Hungary | |
| Loi sur le contrôle des substances toxiques - TSCA | 1SCC011025D0201 |
| Téléchargements populaires | |
| Fiche technique, Informations techniques | 1SCC311013C0201 |
| Instructions et manuels | 1SCC311012M0219 |
| Dessins mécaniques | os200j04f.stp |
| Déclaration environnementale de produit - DEP | 1SCC311197D0201 |
| Environnemental | |
| Degré de protection | acc. to IEC 60529 IP20 |
| Degré de pollution | 3 |
| Commande | |
| Quantité minimale de commande | 1 pièce |
| Numéro de tarif douanier | 85365080 |
| Pays ou territoire d'origine | Finland |
| Dimensions | |
| Largeur nette du produit | 228 mm |
| Hauteur nette du produit | 218 mm |
| Profondeur/longueur nette du produit | 132 mm |
| Poids net du produit | 4 kg |
| 8.8 lb | |
| Informations sur l’emballage | |
| Nombre d’unités au niveau d’emballage 1 | box 1 pièce |
| Largeur du niveau d’emballage 1 | 230 mm |
| 9.1 in | |
| Profondeur/Longueur du niveau d’emballage 1 | 270 mm |
| 10.6 in | |
| Hauteur du niveau d’emballage 1 | 170 mm |
| 6.7 in | |
| Poids brut du colis niveau 1 | 4.3 kg |
| 9.4 lb | |
| Code EAN du niveau d’emballage 1 | 6417019247274 |
| Technique | |
| Courant thermique conventionnel à l'air libre (Ith) | Θ = 40 °C 200 A |
| Courant thermique conventionnel (Ithe) | Fully Enclosed 200 A |
| Degré de protection | acc. to IEC 60529 IP20 |
| Type de quatrième pôle | Switched - Fusible Pole |
| Taille du fusible | 200 A |
| Système de fusibles | Class J |
| Type de poignée | Pistol handle |
| Type de montage | Base mounting |
| Nombre de pôles | 4P |
| Mode de fonctionnement | Front |
| Degré de pollution | 3 |
| Position des terminaux de ligne | Top In - Bottom Out, Bottom In - Top Out |
| Perte de puissance | at Rated Operating Conditions per Pole 8 W |
| Courant de court-circuit conditionnel nominal (Inc) | (600 V AC) 200 kA |
| Courant nominal (In) | Circuit principal 200 A |
| Tension nominale de tenue aux impulsions (Uimp) | 12 kV |
| Tension d'isolement nominale (Ui) | 1000 V |
| Courant de fonctionnement nominal AC-21A (Ie) | (500 V) 200 A |
| (690 V) 200 A | |
| Courant de fonctionnement nominal AC-22A (Ie) | (380 ... 415 V) 200 A |
| (500 V) 200 A | |
| (690 V) 200 A | |
| Courant de fonctionnement nominal AC-23A (Ie) | (380 ... 415 V) 200 A |
| (500 V) 200 A | |
| (690 V) 200 A | |
| Puissance nominale de fonctionnement AC-23A (Pe) | (220 ... 240 V) 60 kW |
| (400 V) 110 kW | |
| (415 V) 110 kW | |
| (500 V) 132 kW | |
| (690 V) 200 kW | |
| Tension nominale de fonctionnement | Circuit principal 600 V AC |
| Courant nominal de courte durée admissible basse tension (Icw) | for 1 s 8 kiloampere rms |
| Normes | UL98 |
| IEC 60947-3 | |
| Mécanisme de fonctionnement des interrupteurs | 04 (Left Side) |
| Type de terminal | Bornes à œillets |
| Largeur du terminal | 20 mm |
| Couple de serrage | 15 ... 22 N·m |
| Technique UL/CSA | |
| Tension de fonctionnement maximale UL/CSA | Circuit principal 600 V AC |
| Circuit principal 250 V DC | |
| Ampérage nominal | 200 A |
| Puissance nominale UL/CSA | (acc. to UL 240 V) 60 Hp |
| (acc. to UL 480 V) 125 Hp | |
| (acc. to UL 600 V) 150 Hp | |
| Couple de serrage | 15 ... 22 N·m |
| Couple de serrage UL/CSA | Wire-Clamp 200 in·lb |
| Cable Lug 72 in·lb | |
| Certificats et déclarations | |
| Certificat A2L – IEC | 1SCC311209D0201 |
| Certificat ATEX | No certification needed |
| Certificat CCC | CCC OS200-250 2016 |
| Déclaration de conformité - CE | 1SCC311091D2704 |
| Certificat DNV GL | 1SCC311123D0203 |
| Certificat UL | cULus certificate OS200 |
| Classifications et normes externes | |
| Code de classification des objets | Q |
| ETIM 9 | EC001040 - Fuse switch disconnector |
| ETIM 10 | EC001040 - Fuse switch disconnector |
| UNSPSC | 39122233 |
| Code de catégorie granulaire IDEA (IGCC) | 5291 >> Fuse switch disconnector |
| eClass | V11.1 : 27371401 |
| Catégorie DEEE | 5. Petit équipement (Dimensions extérieures inférieures à 50 cm) |
| Caractéristique | Valeur |
|---|---|
| Finition interrupteur général (EF006981) | Oui |
| Finition interrupteur de sécurité (EF006985) | Oui |
| Tension de fonctionnement nominale max. Ue en CA (EF007355) | 1000 V |
| Courant permanent nominal Iu (EF001389) | 200 A |
| Puissance de fonctionnement nominale, CA-23, 400 V (EF007027) | 200 kW |
| Intensité de court-circuit nominale conditionnelle Iq (EF001444) | 80 kA |
| Courant nominal de courte durée admissible Icw (EF007050) | 8 kA |
| Adapté aux inserts de fusibles (EF006692) | Autre |
| Nombre de pôles (EF001391) | 4 |
| Type de raccordement du circuit principal (EF006819) | Raccordement par boulon |
| Entrée de câble (EF000537) | Autre |
| Équipée de connecteurs (EF011696) | Oui |
| Adapté à une fixation sur sol (EF007243) | Non |
| Adapté à une fixation frontale (EF007246) | Non |
| Adapté à un montage en saillie de barres collectrices (EF007259) | Oui |
| Finition de l'élément d'actionnement (EF006976) | Poignée tournante longue |
| Position de l'élément d'actionnement (EF009410) | Gauche |
| Commande motorisée en option (EF007386) | Non |
| Commande motorisée intégrée (EF006697) | Non |
| Finition interrupteur de dispositif d'arrêt d'urgence (EF006959) | Non |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOG TRANSFER SWITCHES 2023 EN.pdf | 42 Mbytes |
|
