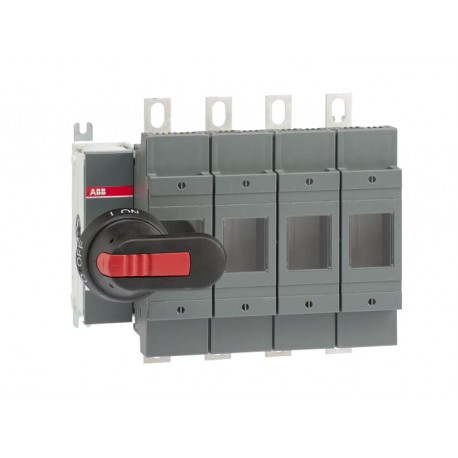

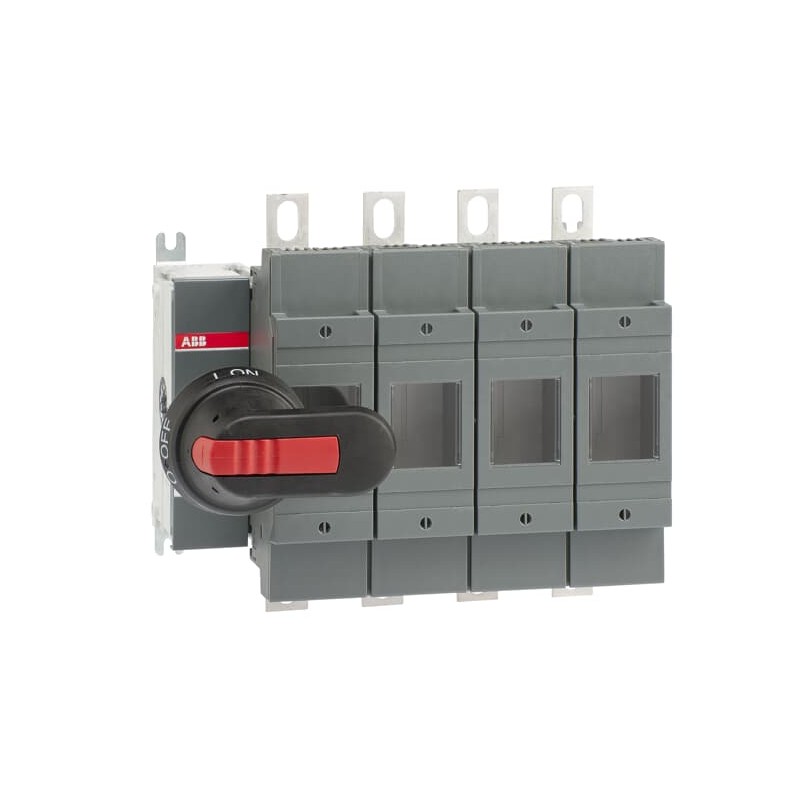

1SCA022758R9770 ABB Interruptor fusible OS200J04FP
1SCA022758R9770
ABB
Interruptor fusible OS200J04FP
OS200J04FP FUSIBLE DISCONNECT SWITCH
Componentes industriales de baja tensión > Interruptor con fusibles
Interruptores Manuales
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Más vendidos
▲Más Información
▲| ABB EcoSolutions | |
|---|---|
| Emplazamiento ABB cumpliendo el objetivo de residuos al vertedero | UL 2799 Validación de cero residuos a vertederos disponible |
| Instrucciones de desmontaje al final de la vida útil | 1SCC311049M0201 |
| Declaración Ambiental de Producto - EPD | 1SCC311197D0201 |
| Cumplimiento de Materiales | |
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108467A5658 |
| Declaración REACH | 1SCC011021D0201 |
| Información sobre RoHS | 1SCC011020D0201 |
| Estado de RoHS | Siguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019 |
| SCIP | 63ec3050-ad17-4639-88ea-8b7b62087c01 Finland |
| SCIP simplificado | 0ac48168-2054-4f35-b6df-e1daefdf32ac Germany |
| 77411b46-2943-4bc5-8118-375102525a73 Germany | |
| db90e7a3-5b9e-472f-965d-450ca88c22d3 Denmark | |
| 4cfcb4aa-821e-4425-9db0-b5e8e7609d4c Poland | |
| 2b78bc74-d6ed-4381-8ef9-baf1ec70d853 Italy | |
| 30b6ed5f-e7af-4f63-82ca-da2b26d4c823 Spain | |
| 183716c7-4615-47d9-8048-f15a07d90360 Belgium | |
| fde401a9-027c-47ca-8094-b6a03596464a Sweden | |
| 27bfcc03-2bb6-4486-b254-fcc6a4d78a8c Greece | |
| 655ea5cf-c36c-4f8c-8324-c4e708e4425e France | |
| adf29fcb-6d83-45d7-9115-82907357badd Poland | |
| 8724a90a-bed6-4ee2-8188-ac7b8f924a55 Sweden | |
| 3dc06891-a82d-4d2b-b9ed-0319864624b9 Bulgaria | |
| 34f8de42-b7f4-4ad6-95cd-403c40248fd9 Estonia | |
| 8dca6540-94b7-44c3-80b0-9039b500a751 Hungary | |
| 8cacab0f-e8fb-43eb-aac0-78fb3c50e0f1 Netherlands | |
| d45e7dd6-5e8b-4077-8bf5-c23062199872 Czech Republic | |
| 0c172ccd-3550-439b-9e9f-46fcf3d150d5 Croatia | |
| f99ede22-c38a-4f6a-b891-8ed979e39d23 Poland | |
| 19d48032-db1c-47f7-ab07-ea855ac26c06 Portugal | |
| 5268818c-aa53-47e3-800a-c814eb20ffce Germany | |
| a76e1aed-6341-4ffb-9d7d-727e7eca1307 Germany | |
| fd82b044-74ec-4b64-8ca9-51f9921099be Norway | |
| 3db427b8-0c74-4e97-83f0-27df8351edd6 Germany | |
| a5ec1328-5f82-49f9-8220-c420139cea54 Belgium | |
| 389cb8c2-cb0a-4232-81c0-b454d0ea3dec France | |
| 37d7d8a6-6a6e-43bd-9fee-c5854225abcb Hungary | |
| Ley de Control de Sustancias Tóxicas - TSCA | 1SCC011025D0201 |
| Descargas Populares | |
| Ficha técnica, información técnica | 1SCC311013C0201 |
| Instrucciones y manuales | 1SCC311012M0219 |
| Dibujos mecánicos | os200j04f.stp |
| Declaración Ambiental de Producto - EPD | 1SCC311197D0201 |
| Ambiente | |
| Grado de protección | acc. to IEC 60529 IP20 |
| Grado de contaminación | 3 |
| Clasificación | |
| Cantidad mínima de pedido | 1 pieza |
| Código arancelario | 85365080 |
| País de origen | Finland |
| Dimensiones | |
| Ancho del product | 228 mm |
| Alto del producto | 218 mm |
| Largo del product | 132 mm |
| Peso del product | 4 kg |
| 8.8 lb | |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | caja 1 pieza |
| Embalaje Nivel 1 Ancho | 230 mm |
| 9.1 in | |
| Embalaje Nivel 1 Largo | 270 mm |
| 10.6 in | |
| Embalaje Nivel 1 Alto | 170 mm |
| 6.7 in | |
| Embalaje Nivel 1 Peso | 4.3 kg |
| 9.4 lb | |
| Embalaje Nivel 1 EAN | 6417019247274 |
| Técnica | |
| Corriente térmica convencional de aire libre (Ith) | Θ = 40 °C 200 A |
| Corriente térmica convencional (Ithe) | Totalmente cerrado 200 A |
| Grado de protección | acc. to IEC 60529 IP20 |
| Tipo de cuarto polo | Switched - Fusible Pole |
| Tamaño del fusible | 200 A |
| Sistema de fusibles | Clase J |
| Tipo de asa | Pistol handle |
| Tipo de montaje | Base mounting |
| Número de polos | 4P |
| Modo de funcionamiento | Front |
| Grado de contaminación | 3 |
| Posición de los terminales de línea | Top In - Bottom Out, Bottom In - Top Out |
| Pérdida de potencia | en condiciones nominales de funcionamiento por polo 8 W |
| Corriente nominal de cortocircuito condicional (Inc) | (600 V AC) 200 kA |
| Corriente nominal (In) | Circuito Principal 200 A |
| Tensión nominal soportada por impulsos (Uimp) | 12 kV |
| Tensión nominal de aislamiento (Ui) | 1000 V |
| Corriente nominal de funcionamiento AC-21A (Ie) | (500 V) 200 A |
| (690 V) 200 A | |
| Corriente nominal de funcionamiento AC-22A (Ie) | (380 ... 415 V) 200 A |
| (500 V) 200 A | |
| (690 V) 200 A | |
| Corriente nominal de funcionamiento AC-23A (Ie) | (380 ... 415 V) 200 A |
| (500 V) 200 A | |
| (690 V) 200 A | |
| Potencia operativa nominal AC-23A (Pe) | (220 ... 240 V) 60 kW |
| (400 V) 110 kW | |
| (415 V) 110 kW | |
| (500 V) 132 kW | |
| (690 V) 200 kW | |
| Tensión nominal de operación | Main Circuit 600 V AC |
| Corriente nominal de corta duración Tensión baja (Icw) | durante 1 s 8 kiloampere rms |
| Normas | UL98 |
| IEC 60947-3 | |
| Mecanismo de funcionamiento de los interruptores | 04 (Lado izquierdo) |
| Tipo de terminal | Terminales de lengüeta |
| Anchura de los terminales | 20 mm |
| Par de apriete | 15 ... 22 N·m |
| Técnica UL/CSA | |
| Tensión máxima de funcionamiento UL/CSA | Main Circuit 600 V AC |
| Main Circuit 250 V DC | |
| Amperaje UL/CSA | 200 A |
| Potencia nominal UL/CSA | (acc. to UL 240 V) 60 Hp |
| (acc. to UL 480 V) 125 Hp | |
| (acc. to UL 600 V) 150 Hp | |
| Par de apriete | 15 ... 22 N·m |
| Par de apriete UL/CSA | Wire-Clamp 200 in·lb |
| Cable Lug 72 in·lb | |
| Certificados y Declaraciones (Número de Documento) | |
| A2L Certificate – IEC | 1SCC311209D0201 |
| Certificado ATEX | No certification needed |
| Certificado CCC | CCC OS200-250 2016 |
| Declaración de conformidad - CE | 1SCC311091D2704 |
| Certificado DNV GL | 1SCC311123D0203 |
| Certificado UL | cULus certificate OS200 |
| Clasificaciones y estándares externos | |
| Código de clasificación de objetos | Q |
| ETIM 9 | EC001040 - Fuse switch disconnector |
| ETIM 10 | EC001040 - Fuse switch disconnector |
| UNSPSC | 39122233 |
| Código de categoría granular de IDEA (IGCC) | 5291 >> Fuse switch disconnector |
| Clase electrónica | V11.1 : 27371401 |
| Categoría RAEE | 5. Equipo pequeño (sin dimensión externa de más de 50 cm) |
| Característica | Valor |
|---|---|
| Ejecución como interruptor principal (EF006981) | Sí |
| Ejecución como interruptor de seguridad (EF006985) | Sí |
| Tensión de funcionamiento nominal máxima Ue CA (EF007355) | 1000 V |
| Intensidad nominal permanente Iu (EF001389) | 200 A |
| Potencia de funcionamiento nominal a 400 V CA-23 (EF007027) | 200 kW |
| Corriente nominal de cortocircuito condicional Iq (EF001444) | 80 kA |
| Resistencia de corriente nominal de corta duración Icw (EF007050) | 8 kA |
| Apto para insertos de fusibles (EF006692) | Otros |
| Número de polos (EF001391) | 4 |
| Tipo de conexión del circuito de corriente principal (EF006819) | Conexión de tornillo |
| Entrada de cable (EF000537) | Otros |
| Equipado con conectores rápidos (EF011696) | Sí |
| Apto para montaje en suelo (EF007243) | No |
| Apropiado para montaje frontal (EF007246) | No |
| Apto para el montaje de barras colectoras (EF007259) | Sí |
| Ejecución del elemento accionador (EF006976) | Control de giro largo |
| Posición del elemento de accionamiento (EF009410) | Izquierda |
| Accionamiento motorizado opcional (EF007386) | No |
| Accionamiento motorizado integrado (EF006697) | No |
| Ejecución como dispositivo de parada de emergencia (EF006959) | No |
