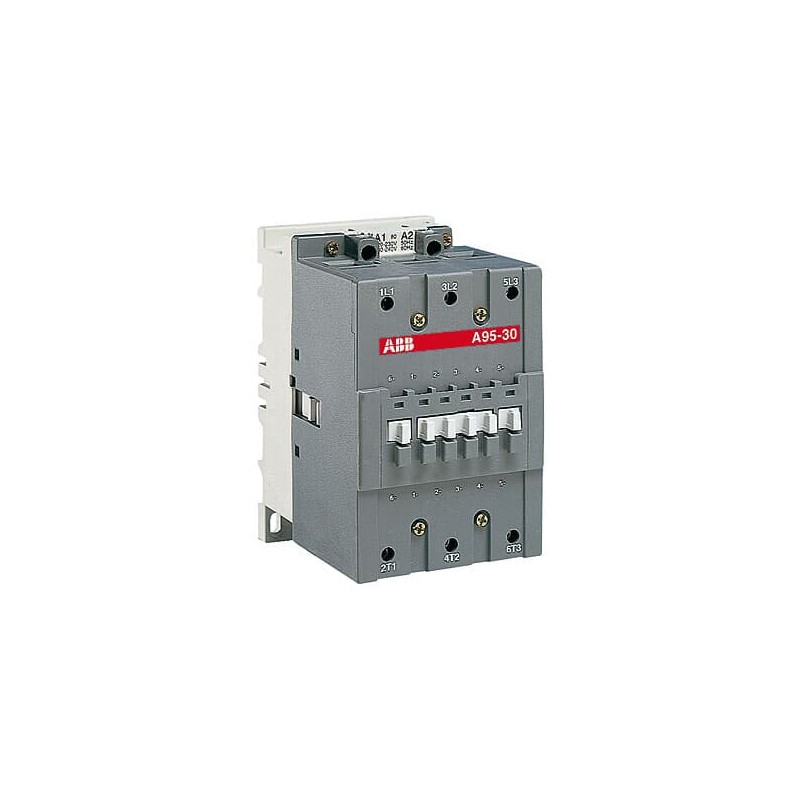

1SFL431001R8400 ABB Contatores de gama clássicos A/AF95-300
1SFL431001R8400
ABB
Contatores de gama clássicos A/AF95-300
A95-30-00 110V 50Hz / 110-120V 60Hz Contactor
Disjuntores Serviço
Produto novo em sua embalagem original com todas as garantias e certificações de ABB
Best sellers
▲Mais informação
▲| Ordering | |
|---|---|
| Quantidade Mínima de Encomenda | 1 piece |
| Número de tarifa aduaneira | 85364900 |
| ID de Substituição do Produto (NOVA) | 1SBL407001R1300 |
| Popular Downloads | |
| Ficha de dados, informação técnica | 1SBC100192C0206 |
| Instruções e Manuais | 5309660-60 |
| Dimensions | |
| Largura Líquida do Produto | 90 mm |
| Profundidade/Comprimento Líquidos do Produto | 123.5 mm |
| Altura Líquida do Produto | 148 mm |
| Peso Líquido do Produto | 1.8 kg |
| Diagrama de medidas | 53540923-1 |
| Technical | |
| Number of Main Contacts NO | 3 |
| Number of Main Contacts NC | 0 |
| Number of Auxiliary Contacts NO | 0 |
| Number of Auxiliary Contacts NC | 0 |
| Número de polos | 3P |
| Tensão operacional nominal | Main Circuit 1000 V |
| Frequência nominal (f) | Main Circuit 50 / 60 Hz |
| Conventional Free-air Thermal Current (Ith) | acc. to IEC 60947-4-1, Open Contactors Θ = 40 °C 145 A |
| Rated Operational Current AC-1 (Ie) | (690 V) 40 °C 145 A |
| (690 V) 55 °C 135 A | |
| (690 V) 70 °C 115 A | |
| Rated Operational Current AC-3 (Ie) | (415 V) 55 °C 96 A |
| (440 V) 55 °C 93 A | |
| (500 V) 55 °C 80 A | |
| (690 V) 55 °C 65 A | |
| (1000 V) 55 °C 30 A | |
| (380 / 400 V) 55 °C 96 A | |
| (220 / 230 / 240 V) 55 °C 96 | |
| Rated Operational Current DC-1 (Ie) | (110 V) 2 Poles in Series, 40 °C 145 A |
| (220 V) 3 Poles in Series, 40 °C 145 A | |
| Rated Operational Current DC-3 (Ie) | (110 V) 2 Poles in Series, 40 °C 145 A |
| (220 V) 3 Poles in Series, 40 °C 145 A | |
| Rated Operational Current DC-5 (Ie) | (110 V) 2 Poles in Series, 40 °C 145 A |
| (220 V) 3 Poles in Series, 40 °C 145 A | |
| Rated Operational Power AC-3 (Pe) | (415 V) 55 kW |
| (440 V) 55 kW | |
| (500 V) 55 kW | |
| (690 V) 55 kW | |
| (1000 V) 40 kW | |
| (380 / 400 V) 45 kW | |
| (220 / 230 / 240 V) 25 kW | |
| Rated Breaking Capacity AC-3 | 8 x Ie AC-3 |
| Rated Making Capacity AC-3 | 10 x Ie AC-3 |
| Dispositivos com proteção de curto-circuito | gG Type Fuses 160 A |
| Rated Short-time Withstand Current Low Voltage (Icw) | at 40 °C Ambient Temp, in Free Air, from a Cold State 10 s 800 A |
| at 40 °C Ambient Temp, in Free Air, from a Cold State 15 min 160 A | |
| at 40 °C Ambient Temp, in Free Air, from a Cold State 1 min 350 A | |
| at 40 °C Ambient Temp, in Free Air, from a Cold State 1 s 1320 A | |
| at 40 °C Ambient Temp, in Free Air, from a Cold State 30 s 500 A | |
| Maximum Breaking Capacity | cos phi=0.45 (cos phi=0.35 for Ie > 100 A) at 440 V 1160 A |
| cos phi=0.45 (cos phi=0.35 for Ie > 100 A) at 690 V 800 A | |
| Rated Insulation Voltage (Ui) | acc. to IEC 60947-4-1 and VDE 0110 (Gr. C) 1000 V |
| acc. to UL/CSA 600 V | |
| Rated Impulse Withstand Voltage (Uimp) | Main Circuit 8 kV |
| Maximum Electrical Switching Frequency | (AC-1) 300 cycles per hour |
| (AC-2 / AC-4) 150 cycles per hour | |
| (AC-3) 300 cycles per hour | |
| Mechanical Durability | 10 million |
| Maximum Mechanical Switching Frequency | 3600 cycles per hour |
| Coil Operating Limits | (acc. to IEC 60947-4-1) 0.85 x Uc Min. ... 1.1 x Uc Max. (at θ ≤ 70 °C) |
| Rated Control Circuit Voltage (Uc) | 50 Hz 110 V |
| 60 Hz 110 ... 120 V | |
| Coil Consumption | Holding at Max. Rated Control Circuit Voltage 50 Hz 22 V·A |
| Holding at Max. Rated Control Circuit Voltage 60 Hz 26 V·A | |
| Pull-in at Max. Rated Control Circuit Voltage 50 Hz 350 V·A | |
| Pull-in at Max. Rated Control Circuit Voltage 60 Hz 450 V·A | |
| Power Loss | at Rated Operating Conditions per Pole 2.7 W |
| Operate Time | Between Coil De-energization and NC Contact Closing 7 ... 15 ms |
| Between Coil Energization and NO Contact Closing 10 ... 25 ms | |
| Connecting Capacity Main Circuit | Bar 30 mm² |
| Flexible with Cable End 1 x 10 ... 70 mm² | |
| Rigid 1 x 10 ... 95 mm² | |
| Connecting Capacity Auxiliary Circuit | Flexible with Ferrule 2x 0.75 ... 2.5 mm² |
| Flexible with Insulated Ferrule 2x 0.75 ... 2.5 mm² | |
| Flexible 1x0.75 ... 2.5 mm² | |
| Solid 2 x 1 ... 4 mm² | |
| Stranded 2 x 1 .... 4 mm² | |
| Connecting Capacity | Bar 30 mm² |
| Flexible with Cable End 2 x 6 ... 35 mm² | |
| Rigid 2 x 6 ... 65 mm² | |
| Grau de proteção | acc. to IEC 60529, IEC 60947-1, EN 60529 Coil Terminals IP20 |
| acc. to IEC 60529, IEC 60947-1, EN 60529 Main Terminals IP10 | |
| Connecting Terminals (delivered in open position) Main Poles | M8 hexagon socket screw with single connector |
| Binário de aperto | Main Circuit 8 N·m |
| Tipo de terminal | Cable Clamp |
| Nome de Produto | Block Contactor |
| Technical UL/CSA | |
| Maximum Operating Voltage UL/CSA | Main Circuit 600 V |
| General Use Rating UL/CSA | (600 V AC) 125 A |
| Classificação de potência UL/CSA | (200 V AC) Three Phase 30 hp |
| (208 V AC) Three Phase 30 hp | |
| (220 ... 240 V AC) Three Phase 30 hp | |
| (440 ... 480 V AC) Three Phase 60 hp | |
| (550 ... 600 V AC) Three Phase 75 hp | |
| Full Load Amps Motor Use | (440 ... 480 V AC) Three Phase 77 A |
| (550 ... 600 V AC) Three Phase 77 A | |
| Environmental | |
| Temperatura do ar ambiente | Close to Contactor Fitted with Thermal O/L Relay (0.85 ... 1.1 Uc) -25 ... 50 °C |
| Close to Contactor without Thermal O/L Relay (0.85 ... 1.1 Uc) -40 ... 70 °C | |
| Close to Contactor for Storage -60 ... +80 °C | |
| Altitude de operação máxima permissível | Without Derating 3000 m |
| Resistência ao Choque de acordo com IEC 60068-2-27 | Half-sine Pulse for 11 ms, No Change in Contact Position, Open, Shock Direction: A 20 g |
| Half-sine Pulse for 11 ms, No Change in Contact Position, Closed, Shock Direction: A 20 g | |
| Half-sine Pulse for 11 ms, No Change in Contact Position, Closed, Shock Direction: B1 15 g | |
| Half-sine Pulse for 11 ms, No Change in Contact Position, Closed, Shock Direction: C1 20 g | |
| Half-sine Pulse for 11 ms, No Change in Contact Position, Closed, Shock Direction: C2 20 g | |
| Half-sine Pulse for 11 ms, No Change in Contact Position, Open, Shock Direction: B1 5 g | |
| Half-sine Pulse for 11 ms, No Change in Contact Position, Open, Shock Direction: B2 15 g | |
| Half-sine Pulse for 11 ms, No Change in Contact Position, Open, Shock Direction: C1 20 g | |
| Half-sine Pulse for 11 ms, No Change in Contact Position, Open, Shock Direction: C2 20 g | |
| Material Compliance | |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| REACH Declaration | 2CMT2021-006202 |
| Informação RoHS | 2CMT2021-006277 |
| Estado RoHS | Following EU Directive 2011/65/EU |
| Toxic Substances Control Act - TSCA | 2CMT2023-006525 |
| REEE B2C / B2B | Business To Business |
| Categoria REEE | 5. Small Equipment (No External Dimension More Than 50 cm) |
| Certificates and Declarations | |
| Certificado BV | 07172/D0 BV |
| CB Certificate | SE-69430 |
| CQC Certificate | CQC2002010304008904 |
| CQC2009010304353526 | |
| Declaration of Conformity - CCC | 2020980304001630 |
| 2020980304001078 | |
| Declaração de conformidade -CE | 2CMT2015-005436 |
| Declaration of Conformity - UKCA | 2CMT2020-006118 |
| Certificado DNV | DNV_E-12191 |
| Certificado GL | GL_99358-97HH |
| LOVAG Certificate | SE-9645071-1 |
| Certificado LR | LR_12-70027-E1 |
| Certificado RINA | ELE060313XG/001 |
| Certificado RMRS | RMRS_12-03683-315 |
| Container Information | |
| Unidades de embalagem Nível 1 | box 1 piece |
| Largura da embalagem Nível 1 | 130 mm |
| Profundidade/Comprimento da embalagem Nível 1 | 265 mm |
| Altura da embalagem Nível 1 | 162 mm |
| Peso bruto da embalagem Nível 1 | 2 kg |
| Nível de Embalagem 1 EAN | 7320500140987 |
| External Classifications and Standards | |
| Código de classificação do objeto | Q |
| ETIM 7 | EC000066 - Power contactor, AC switching |
| ETIM 8 | EC000066 - Power contactor, AC switching |
| ETIM 9 | EC000066 - Power contactor, AC switching |
| eClass | V11.0 : 27371003 |
| UNSPSC | 39121529 |
| Código de Categoria Granular IDEA (IGCC) | 4761 >> Magnet contactor, AC-switching |
| E-Number (Norway) | 4114934 |
| E-Number (Sweden) | 3227833 |
