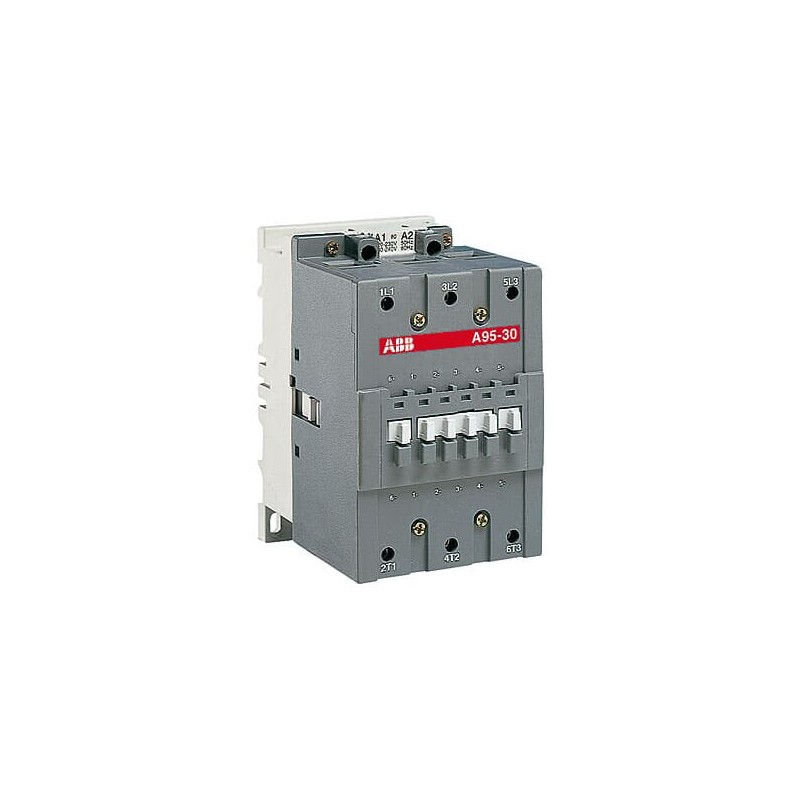

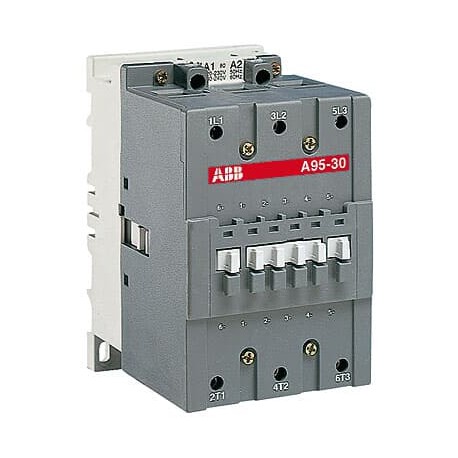

1SFL431001R8400 ABB Contacteurs de gamme classiques A/AF95-300
1SFL431001R8400
ABB
Contacteurs de gamme classiques A/AF95-300
A95-30-00 110V 50Hz / 110-120V 60Hz Contactor
Sectionneur de service
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par ABB
Les plus vendus
▲En savoir plus
▲| Commande | |
|---|---|
| Quantité minimale de commande | 1 pièce |
| Numéro de tarif douanier | 85364900 |
| ID de produit de remplacement (NOUVEAU) | 1SBL407001R1300 |
| Téléchargements populaires | |
| Fiche technique, Informations techniques | 1SBC100192C0206 |
| Instructions et manuels | 5309660-60 |
| Dimensions | |
| Largeur nette du produit | 90 mm |
| Profondeur/longueur nette du produit | 123.5 mm |
| Hauteur nette du produit | 148 mm |
| Poids net du produit | 1.8 kg |
| Diagramme des dimensions | 53540923-1 |
| Technique | |
| Nombre de contacts principaux NON | 3 |
| Nombre de contacts principaux NC | 0 |
| Nombre de contacts auxiliaires NO | 0 |
| Nombre de contacts auxiliaires NC | 0 |
| Nombre de pôles | 3P |
| Tension nominale de fonctionnement | Circuit principal 1000 V |
| Fréquence nominale (f) | Circuit principal 50 / 60 Hz |
| Courant thermique conventionnel à l'air libre (Ith) | acc. to IEC 60947-4-1, Open Contactors Θ = 40 °C 145 A |
| Courant de fonctionnement nominal AC-1 (Ie) | (690 V) 40 °C 145 A |
| (690 V) 55 °C 135 A | |
| (690 V) 70 °C 115 A | |
| Courant de fonctionnement nominal AC-3 (Ie) | (415 V) 55 °C 96 A |
| (440 V) 55 °C 93 A | |
| (500 V) 55 °C 80 A | |
| (690 V) 55 °C 65 A | |
| (1000 V) 55 °C 30 A | |
| (380 / 400 V) 55 °C 96 A | |
| (220 / 230 / 240 V) 55 °C 96 | |
| Courant de fonctionnement nominal DC-1 (Ie) | (110 V) 2 Poles in Series, 40 °C 145 A |
| (220 V) 3 Poles in Series, 40 °C 145 A | |
| Courant de fonctionnement nominal DC-3 (Ie) | (110 V) 2 Poles in Series, 40 °C 145 A |
| (220 V) 3 Poles in Series, 40 °C 145 A | |
| Courant de fonctionnement nominal DC-5 (Ie) | (110 V) 2 Poles in Series, 40 °C 145 A |
| (220 V) 3 Poles in Series, 40 °C 145 A | |
| Puissance nominale de fonctionnement AC-3 (Pe) | (415 V) 55 kW |
| (440 V) 55 kW | |
| (500 V) 55 kW | |
| (690 V) 55 kW | |
| (1000 V) 40 kW | |
| (380 / 400 V) 45 kW | |
| (220 / 230 / 240 V) 25 kW | |
| Pouvoir de coupure nominal AC-3 | 8 x Ie AC-3 |
| Capacité nominale de production AC-3 | 10 x Ie AC-3 |
| Dispositifs de protection contre les courts-circuits | gG Type Fuses 160 A |
| Courant nominal de courte durée admissible basse tension (Icw) | at 40 °C Ambient Temp, in Free Air, from a Cold State 10 s 800 A |
| at 40 °C Ambient Temp, in Free Air, from a Cold State 15 min 160 A | |
| at 40 °C Ambient Temp, in Free Air, from a Cold State 1 min 350 A | |
| at 40 °C Ambient Temp, in Free Air, from a Cold State 1 s 1320 A | |
| at 40 °C Ambient Temp, in Free Air, from a Cold State 30 s 500 A | |
| Capacité de coupure maximale | cos phi=0.45 (cos phi=0.35 for Ie > 100 A) at 440 V 1160 A |
| cos phi=0.45 (cos phi=0.35 for Ie > 100 A) at 690 V 800 A | |
| Tension d'isolement nominale (Ui) | acc. to IEC 60947-4-1 and VDE 0110 (Gr. C) 1000 V |
| acc. to UL/CSA 600 V | |
| Tension nominale de tenue aux impulsions (Uimp) | Circuit principal 8 kV |
| Fréquence de commutation électrique maximale | (AC-1) 300 cycles per hour |
| (AC-2 / AC-4) 150 cycles per hour | |
| (AC-3) 300 cycles per hour | |
| Durabilité mécanique | 10 million |
| Fréquence de commutation mécanique maximale | 3600 cycles per hour |
| Limites de fonctionnement de la bobine | (acc. to IEC 60947-4-1) 0.85 x Uc Min. ... 1.1 x Uc Max. (at θ ≤ 70 °C) |
| Tension nominale du circuit de commande (Uc) | 50 Hz 110 V |
| 60 Hz 110 ... 120 V | |
| Consommation de la bobine | Holding at Max. Rated Control Circuit Voltage 50 Hz 22 V·A |
| Holding at Max. Rated Control Circuit Voltage 60 Hz 26 V·A | |
| Pull-in at Max. Rated Control Circuit Voltage 50 Hz 350 V·A | |
| Pull-in at Max. Rated Control Circuit Voltage 60 Hz 450 V·A | |
| Perte de puissance | at Rated Operating Conditions per Pole 2.7 W |
| Temps de fonctionnement | Entre la mise hors tension de la bobine et la fermeture du contact NC (normally closed) 7 ... 15 ms |
| Entre la mise sous tension de la bobine et la fermeture du contact NO 10 ... 25 ms | |
| Capacité de connexion du circuit principal | Bar 30 mm² |
| Flexible with Cable End 1 x 10 ... 70 mm² | |
| Rigid 1 x 10 ... 95 mm² | |
| Capacité de connexion du circuit auxiliaire | Flexible with Ferrule 2x 0.75 ... 2.5 mm² |
| Flexible with Insulated Ferrule 2x 0.75 ... 2.5 mm² | |
| Flexible 1x0.75 ... 2.5 mm² | |
| Solid 2 x 1 ... 4 mm² | |
| Stranded 2 x 1 .... 4 mm² | |
| Capacité de connexion | Bar 30 mm² |
| Flexible with Cable End 2 x 6 ... 35 mm² | |
| Rigid 2 x 6 ... 65 mm² | |
| Degré de protection | acc. to IEC 60529, IEC 60947-1, EN 60529 Coil Terminals IP20 |
| acc. to IEC 60529, IEC 60947-1, EN 60529 Main Terminals IP10 | |
| Bornes de connexion (livrées en position ouverte) Pôles principaux | M8 hexagon socket screw with single connector |
| Couple de serrage | Circuit principal 8 N·m |
| Type de terminal | Serre-câble |
| Nom du produit | Block Contactor |
| Technique UL/CSA | |
| Tension de fonctionnement maximale UL/CSA | Circuit principal 600 V |
| Classification d'utilisation générale UL/CSA | (600 V AC) 125 A |
| Puissance nominale UL/CSA | (200 V AC) Three Phase 30 hp |
| (208 V AC) Three Phase 30 hp | |
| (220 ... 240 V AC) Three Phase 30 hp | |
| (440 ... 480 V AC) Three Phase 60 hp | |
| (550 ... 600 V AC) Three Phase 75 hp | |
| Utilisation du moteur à pleine charge | (440 ... 480 V AC) Three Phase 77 A |
| (550 ... 600 V AC) Three Phase 77 A | |
| Environnemental | |
| Température de l'air ambiant | Close to Contactor Fitted with Thermal O/L Relay (0.85 ... 1.1 Uc) -25 ... 50 °C |
| Close to Contactor without Thermal O/L Relay (0.85 ... 1.1 Uc) -40 ... 70 °C | |
| Close to Contactor for Storage -60 ... +80 °C | |
| Altitude maximale de fonctionnement autorisée | Without Derating 3000 m |
| Résistance aux chocs selon la norme IEC 60068-2-27 | Half-sine Pulse for 11 ms, No Change in Contact Position, Open, Shock Direction: A 20 g |
| Half-sine Pulse for 11 ms, No Change in Contact Position, Closed, Shock Direction: A 20 g | |
| Half-sine Pulse for 11 ms, No Change in Contact Position, Closed, Shock Direction: B1 15 g | |
| Half-sine Pulse for 11 ms, No Change in Contact Position, Closed, Shock Direction: C1 20 g | |
| Half-sine Pulse for 11 ms, No Change in Contact Position, Closed, Shock Direction: C2 20 g | |
| Half-sine Pulse for 11 ms, No Change in Contact Position, Open, Shock Direction: B1 5 g | |
| Half-sine Pulse for 11 ms, No Change in Contact Position, Open, Shock Direction: B2 15 g | |
| Half-sine Pulse for 11 ms, No Change in Contact Position, Open, Shock Direction: C1 20 g | |
| Half-sine Pulse for 11 ms, No Change in Contact Position, Open, Shock Direction: C2 20 g | |
| Conformité des matériaux | |
| Modèle de rapport sur les minéraux de conflit (CMRT) | 9AKK108467A5658 |
| Déclaration REACH | 2CMT2021-006202 |
| Informations RoHS | 2CMT2021-006277 |
| Statut RoHS | Following EU Directive 2011/65/EU |
| Loi sur le contrôle des substances toxiques - TSCA | 2CMT2023-006525 |
| DEEE B2C / B2B | Business To Business |
| Catégorie DEEE | 5. Petit équipement (Dimensions extérieures inférieures à 50 cm) |
| Certificats et déclarations | |
| Certificat BV | 07172/D0 BV |
| Certificat CB | SE-69430 |
| Certificat CQC | CQC2002010304008904 |
| CQC2009010304353526 | |
| Déclaration de conformité - CCC | 2020980304001630 |
| 2020980304001078 | |
| Déclaration de conformité - CE | 2CMT2015-005436 |
| Déclaration de conformité - UKCA | 2CMT2020-006118 |
| Certificat DNV | DNV_E-12191 |
| Certificat GL | GL_99358-97HH |
| Certificat LOVAG | SE-9645071-1 |
| Certificat LR | LR_12-70027-E1 |
| Certificat RINA | ELE060313XG/001 |
| Certificat RMRS | RMRS_12-03683-315 |
| Informations sur l’emballage | |
| Nombre d’unités au niveau d’emballage 1 | box 1 pièce |
| Largeur du niveau d’emballage 1 | 130 mm |
| Profondeur/Longueur du niveau d’emballage 1 | 265 mm |
| Hauteur du niveau d’emballage 1 | 162 mm |
| Poids brut du colis niveau 1 | 2 kg |
| Code EAN du niveau d’emballage 1 | 7320500140987 |
| Classifications et normes externes | |
| Code de classification des objets | Q |
| ETIM 7 | EC000066 - Power contactor, AC switching |
| ETIM 8 | EC000066 - Power contactor, AC switching |
| ETIM 9 | EC000066 - Power contactor, AC switching |
| eClass | V11.0 : 27371003 |
| UNSPSC | 39121529 |
| Code de catégorie granulaire IDEA (IGCC) | 4761 >> Magnet contactor, AC-switching |
| Numéro E (Norvège) | 4114934 |
| Numéro E (Suède) | 3227833 |
