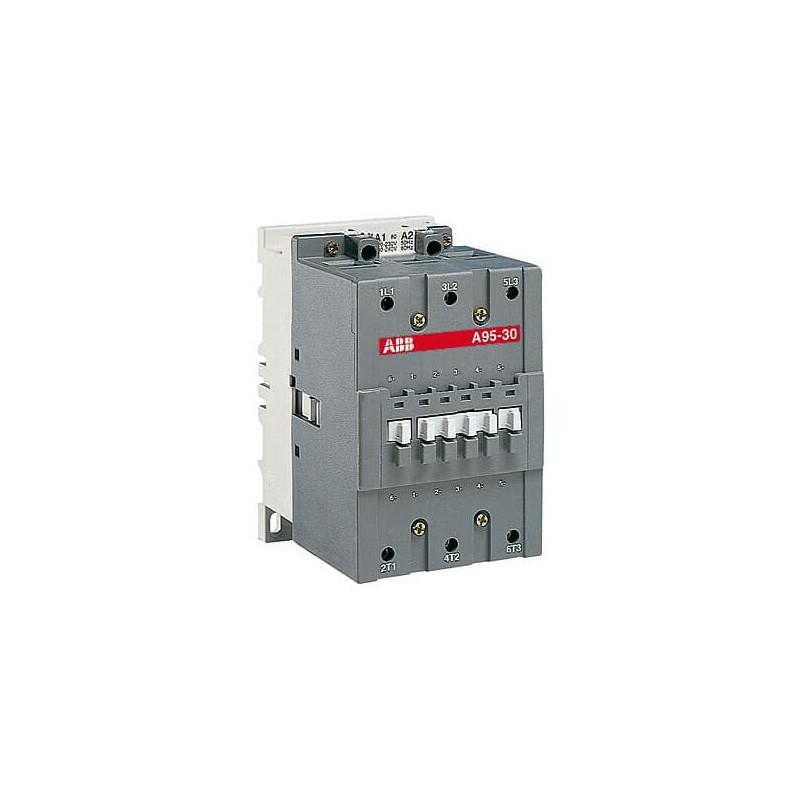

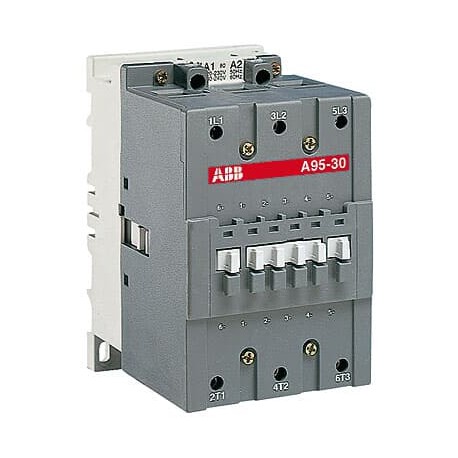

1SFL431001R8400 ABB Contattori della gamma classica A/AF95-300
1SFL431001R8400
ABB
Contattori della gamma classica A/AF95-300
Un contattore a 3 fasi adatto a varie applicazioni come avviamento, isolamento, by-pass e distribuzione fino ad un massimo di 1000 V.Operato con tensione di controllo, versioni da 24o.690 AC, 50 e 60 Hz
Interruttori automatici
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Più venduti
▲Dettagli
▲b'
panoramica
Tipo di prodotto esteso:
A95-30-00-84
ID prodotto:
1SFL431001R8400
Ean:
7320500140987
Descrizione catalogo:
A95-30-00 110V 50Hz / Contattore 110-120V 60Hz
Descrizione lunga:
Un contattore a 3 fasi adatto a varie applicazioni come avviamento, isolamento, by-pass e distribuzione fino ad un massimo di 1000 V.Operato con tensione di controllo, versioni da 24o.690 AC, 50 e 60 Hz
ordinando
Quantità minima dell'ordine:
1 pezzo
Numero della tariffa doganale:
85364900
Download più popolari
Scheda tecnica, Informazioni tecniche:1SBC100192C0206
Istruzioni e manuali:5309660-60
Diagramma delle dimensioni:53540923-1
dimensioni
Larghezza netta del prodotto:
90 mm
Profondità prodotto/Lunghezza rete:
123,5 mm
Altezza netta del prodotto:
148 mm
Peso netto del prodotto:
1,8 kg
tecnico
Numero di contatti principali NO:
3
Numero di contatti principali NC:
0
Numero di contatti ausiliari NO:
0
Numero di contatti ausiliari NC:
0
Tensione operativa nominale:
Circuito principale 1000 V
Frequenza nominale (f):
Circuito principale 50/60 Hz
Corrente termica esterna convenzionale (Iesimo):
Merceria. a IEC 60947-4-1, Open Contactors q x 40oC 145 A
Corrente operativa classificata AC-1 (Iecstasy):
(690 V) 40oC 145
(690 V) 55oC 135
(690 V) 70oC 115
Corrente operativa classificata AC-3 (Iecstasy):
(415 V) 55oC 96A
(440 V) 55oC 93A
(500 V) 55oC 80 A
(690 V) 55oC 65A
(1000 V) 55oC 30 A
(380 / 400 V) 55oC 96A
(220 / 230 / 240 V) 55oC 96
Potenza operativa nominale AC-3 (Pecstasy):
(415 V) 55 kW
(440 V) 55 kW
(500 V) 55 kW
(690 V) 55 kW
(1000 V) 40 kW
(380 / 400 V) 45 kW
(220 / 230 / 240 V) 25 kW
Capacità di rottura nominale AC-3 secondo IEC 60947-4-1:
8 x cioè AC-3
Capacità produttiva nominale AC-3 secondo IEC 60947-4-1:
10 x cioè AC-3
Dispositivi di protezione da cortocircuito:
Fusibili di tipo gG 160 A
Corrente di supporto della valutazione a breve termine (ICw):
a temperatura ambiente 40oC, all'aperto, da uno stato freddo 10 s 800 A
a temperatura ambiente 40oC, all'aperto, da uno stato freddo 15 min 160 A
a temperatura ambiente 40oC, all'aperto, da uno stato freddo 1 min 350 A
a temperatura ambiente 40oC, all'aperto, da uno stato freddo 1 s 1320 A
a temperatura ambiente 40oC, all'aperto, da uno stato freddo 30 s 500 A
Capacità massima di rottura:
cos phi-0.45 (cos phi-0.35 per Ie > 100 A) a 440 V 1160 A
cos phi-0.45 (cos phi-0.35 per Ie > 100 A) a 690 V 800 A
Frequenza massima di commutazione elettrica:
(AC-1) 300 cicli all'ora
(AC-2 / AC-4) 150 cicli all'ora
(AC-3) 300 cicli all'ora
Corrente operativa nominale DC-1 (Iecstasy):
(110 V) 2 poli in serie, 40oC 145A
(220 V) 3 poli in serie, 40oC 145A
Corrente operativa nominale DC-3 (Iecstasy):
(110 V) 2 poli in serie, 40oC 145A
(220 V) 3 poli in serie, 40oC 145A
Corrente operativa nominale DC-5 (Iecstasy):
(110 V) 2 poli in serie, 40oC 145A
(220 V) 3 poli in serie, 40oC 145A
Tensione di isolamento nominale (Uio):
Merceria. IEC 60947-4-1 e VDE 0110 (Gr.C) 1000 V
Merceria. ul/CSA 600 V
Tensione nominale di supporto agli impulsi (Ugoblin):
Circuito principale 8 kV
Durata meccanica:
10 milioni di abitanti
Frequenza massima di commutazione meccanica:
3600 cicli all'ora
Limiti di esercizio della bobina:
(secondo IEC 60947-4-1) 0,85 x Uc Min. 1,1 x Uc Max. (a'≤ 70'C)
Tensione del circuito di controllo nominale (UC):
50 Hz 110 V
60 Hz 110 ... 120 V
Consumo bobina:
Conservazione al massimo. Tensione del circuito di controllo nominale 50 Hz 22 V.A.
Conservazione al massimo. Tensione del circuito di controllo nominale 60 Hz 26 V'A
Accostare Max. Tensione del circuito di controllo nominale 50 Hz 350 V'A
Accostare Max. Tensione del circuito di controllo nominale 60 Hz 450 V'A
Tempo di funzionamento:
Tra disergizzazione bobina e chiusura a contatto NC 7 ... 15 ms
Tra energizzazione della bobina e chiusura a contatto senza contatto 10 ... 25 ms
Circuito principale della capacità di connessione:
Barra 30 mm2
Flessibile con cavo finale 1 x 10 ... 70 mm2
Rigido 1 x 10 ... 95 mm2
Circuito di capacità di connessione ausiliario:
Flessibile con Ferrule 2x 0.75 ... 2,5 mm2
Flessibile con Ferrule isolato 2x 0.75 ... 2,5 mm2
Flessibile 1x0.75 ... 2,5 mm2
Solido 2 x 1 ... 4 mm2
Spiaggiato 2 x 1 .... 4 mm2
Grado di protezione:
Merceria. iec 60529, IEC 60947-1, EN 60529 Terminali bobina IP20
Merceria. iec 60529, IEC 60947-1, EN 60529 Terminal principali Ip10
Terminali di collegamento (consegnati in posizione aperta) Poli principali:
Vite a presa esagonale M8 con connettore singolo
Tipo terminale:
Morsetto per cavi
Ul tecnico/CSA
Tensione operativa massima UL/CSA:
Circuito principale 600 V
Classificazione general purpose Ul/CSA:
(600 V CA) 125 A
Classificazione cavalli UL/CSA:
(200 V AC) Tre fasi da 30 CV
(208 V AC) Tre fasi da 30 CV
(220 ... 240 V AC) Tre fasi da 30 CV
(440 ... 480 V AC) Tre fasi da 60 CV
(550 ... 600 V AC) Tre Fasi da 75 CV
ambientale
Temperatura dell'aria ambiente:
Near Contactor Dotato di relè termico O/L (0,85 ... 1.1 Uc) -25 ... +50oC
Vicino contattore senza relè termico O/L (0,85 ... 1.1 Uc) -40 ... +70oC
Vicino al contattore per lo stoccaggio -60 ... +80oC
Altitudine massima di esercizio consentita:
3000m
Resistenza agli urti secondo IEC 60068-2-27:
Impulso semisino per 11 ms, nessun cambiamento nella posizione di contatto, aperto, direzione d'urto: A 20 K40
Semia impulsi sine per 11 ms, nessun cambiamento nella posizione di contatto, chiuso, direzione d'urto: A 20 K40
Impulso semisino per 11 ms, nessun cambiamento nella posizione di contatto, chiuso, direzione d'urto: B1 15 K40
Impulso semisino per 11 ms, nessun cambiamento nella posizione di contatto, chiuso, direzione d'urto: C1 20 K40
Impulso semisino per 11 ms, nessun cambiamento nella posizione di contatto, chiuso, direzione d'urto: C2 20 K40
Semia impulsi sine per 11 ms, nessun cambiamento nella posizione di contatto, aperto, direzione d'urto: B1 5 K40
Impulso semisino per 11 ms, nessun cambiamento nella posizione di contatto, aperto, direzione d'urto: B2 15 K40
Semia impulsi sine per 11 ms, nessun cambiamento nella posizione di contatto, aperto, direzione d'urto: C1 20 K40
Impulso semisino per 11 ms, nessun cambiamento nella posizione di contatto, aperto, direzione d'urto: C2 20 K40
Stato Rohs:
A seguito della direttiva UE 2011/65/UE
Certificati e dichiarazioni (numero di documento)
Certificato BV:07172/D0 BV
Certificato CB:SE-69430
Certificato CCC:CQC_2002010304008904
Dichiarazione di conformità - CE:2CMT2015-005436
Certificato DNV:DNV_E-12191
Informazioni ambientali:1SFC101001D0201
Certificato GL:GL_99358-97HH
Istruzioni e manuali:5309660-60
Certificato LOVAG:SE-9645071-1
Certificato LR:LR_12-70027-E1
Certificato RINA:ELE060313XG/001
Certificato RMRS:RMRS_12-03683-315
Informazioni RoHS:2CMT2015-005436
Informazioni sul contenitore
Unità di livello pacchetto 1:
scatola 1 pezzo
Larghezza livello pacchetto 1:
130 mm
Profondità/lunghezza livello pacchetto 1:
265 mm
Altezza livello pacchetto 1:
162 mm
Livello di peso lordo 1 della confezione:
2 kg
Pacchetto EAN di livello 1:
7320500140987
Classificazioni
Codice di classificazione degli oggetti:
D
ETIM 4:
EC000066 - Contattore magnetico, commutazione CA
ETIM 5:
EC000066 - Contattore magnetico, commutazione CA
ETIM 6:
EC000066 - Contattore di alimentazione, commutazione CA
ETIM 7:
EC000066 - Contattore di alimentazione, commutazione CA
Classe elettronica:
V11.0: 27371003
UNSPSC:
39121529
Codice categoria granulare IDEA (IGCC):
4755 contatto >>
Numero elettronico (Norvegia):
4114934
Numero elettronico (Svezia):
3227833
