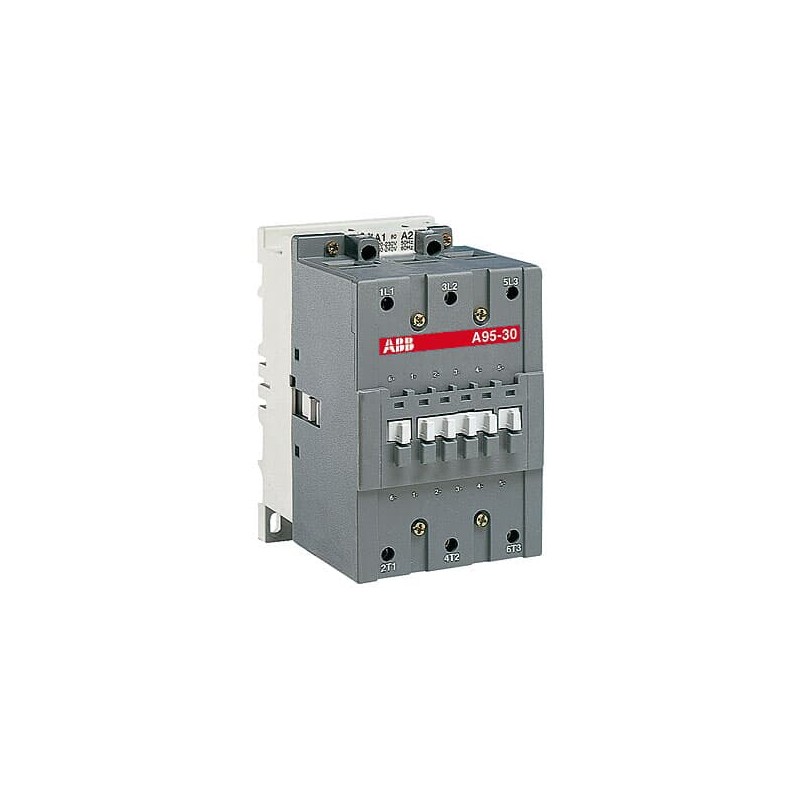

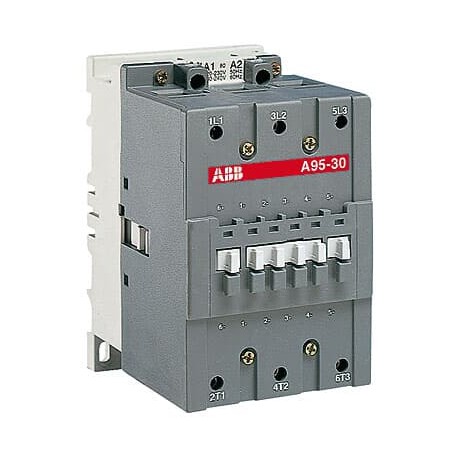

1SFL431001R8400 ABB A/AF95-300 klassische Range Schütze Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

1SFL431001R8400 ABB A/AF95-300 klassische Range Schütze

1SFL431001R8400

ABB

A/AF95-300 klassische Range Schütze

A95-30-00 Schütz 110/50 110-120/60

Mehr Infos


Leitungsschutzschalter

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB

* Dieser Artikel ist möglicherweise veraltet. Wenn Sie interessiert sind, fordern Sie uns ein Angebot und wir teilen Ihnen mit, ob Einheiten verfügbar sind. Sollten keine weiteren vorhanden sein, sucht einer unserer Techniker nach einer lieferbaren Alternative mit ähnlichen Eigenschaften.

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


Bestelldaten
Mindestbestellmenge1 Stück
Zolltarifnummer85364900
Nachfolgeprodukt1SBL407001R1300
Hauptdokumente
Datenblatt, technische Information1SBC100192C0206
Montage- und Betriebsanleitung5309660-60
Abmessungen
Breite (Netto-Abmessung)90 mm
Tiefe (Netto-Abmessung)123.5 mm
Höhe (Netto-Abmessung)148 mm
Nettogewicht1.8 kg
Maßzeichnung53540923-1
Technische Daten
Anzahl Hauptkontakte Schließer3
Anzahl Hauptkontakte Öffner0
Anzahl Hilfskontakte Schließer0
Anzahl Hilfskontakte Öffner0
Anzahl Pole3P
BemessungsbetriebsspannungHauptstromkreis 1000 V
Bemessungsfrequenz (f)Hauptstromkreis 50 / 60 Hz
Konventioneller thermischer Dauerstrom in freier Luft (Ith)(nach IEC 60947-4-1, offene Schütze q = 40 °C) 145 A
Bemessungsbetriebsstrom AC-1 (Ie)(690 V, 40 °C) 145 A
(690 V, 55 °C) 135 A
(690 V, 70 °C) 115 A
Bemessungsbetriebsstrom AC-3 (Ie)(415 V, 55 °C) 96 A
(440 V, 55 °C) 93 A
(500 V, 55 °C) 80 A
(690 V, 55 °C) 65 A
(1000 V, 55 °C) 30 A
(380/400 V, 55 °C) 96 A
(220/230/240 V, 55 °C) 96
Bemessungsbetriebsstrom DC-1 (Ie)(110 V) 2-polig in Reihe, 40 °C 145 A
(220 V) 3-polig in Reihe, 40 °C 145 A
Bemessungsbetriebsstrom DC-3 (Ie)(110 V) 2-polig in Reihe, 40 °C 145 A
(220 V) 3-polig in Reihe, 40 °C 145 A
Bemessungsbetriebsstrom DC-5 (Ie)(110 V) 2-polig in Reihe, 40 °C 145 A
(220 V) 3-polig in Reihe, 40 °C 145 A
Bemessungsbetriebsleistung AC-3 (Pe)(415 V) 55 kW
(440 V) 55 kW
(500 V) 55 kW
(690 V) 55 kW
(1000 V) 40 kW
(380/400 V) 45 kW
(220/230/240 V) 25 kW
Bemessungsausschaltvermögen AC-3 gemäß IEC 60947-4-18 x Ie AC-3
Bemessungsschaltleistung AC-3 gemäß IEC 60947-4-110 x Ie AC-3
KurzschlussschutzeinrichtungVorsicherung Typ gG 160 A
Bemessungskurzzeitstromfestigkeit (Icw)(bei 40 °C Umgebungstemperatur, ungekapselt, bei Kaltstart 10 s) 800 A
(bei 40 °C Umgebungstemperatur, ungekapselt, bei Kaltstart 15 min) 160 A
(bei 40 °C Umgebungstemperatur, ungekapselt, bei Kaltstart 1 min) 350 A
(bei 40 °C Umgebungstemperatur, ungekapselt, bei Kaltstart 1 s) 1320 A
(bei 40 °C Umgebungstemperatur, ungekapselt, bei Kaltstart 30 s) 500 A
Maximales Ausschaltvermögen(cos phi=0.45 (cos phi=0.35 bei Ie > 100 A) bei 440 V) 1160 A
(cos phi=0.45 (cos phi=0.35 bei Ie > 100 A) bei 690 V) 800 A
Bemessungsisolationsspannung (Ui)(nach IEC 60947-4-1 und VDE 0110 (Gr. C)) 1000 V
(nach UL / CSA) 600 V
Bemessungsstoßspannungsfestigkeit (Uimp)Hauptstromkreis 8 kV
Maximale elektrische Schaltfrequenz(AC-1) 300 Schaltspiele/Std
(AC-2 / AC-4) 150 Schaltspiele/Std
(AC-3) 300 Schaltspiele/Std
Mechanische Lebensdauer10 Million
Maximale Schalthäufigkeit3600 Schaltspiele/Std
Spulen Strombegrenzung(nach IEC 60947-4-1) 0.85 x Uc min. ... 1.1 x Uc max. (bei θ ≤ 70 °C)
Bemessungssteuerspannung (Uc)50 Hz 110 V
60 Hz 110 ... 120 V
Leistungsaufnahme der SpuleHaltewert bei max. Bemessungssteuerspannung 50 Hz 22 V·A
Haltewert bei max. Bemessungssteuerspannung 60 Hz 26 V·A
Anzugswert bei max. Bemessungssteuerspannung 50 Hz 350 V·A
Anzugswert bei max. Bemessungssteuerspannung 60 Hz 450 V·A
Verlustleistungbei Bemessungsbedingungen pro Pol 2.7 W
Betriebszeitzwischen Spulenentregung und Schließen des Öffnerkontakts 7 ... 15 ms
zwischen Spulenerregung und Schließen des Schließerkontakts 10 ... 25 ms
Anschlussmöglichkeit-HauptstromkreisSammelschiene 30 mm²
flexibel mit Kabelschuh 1 x 10 ... 70 mm²
starr 1 x 10 ... 95 mm²
Anschlussmöglichkeit-Hilfsstromkreisflexibel mit Aderendhülse 2x 0.75 ... 2.5 mm²
flexibel mit isolierter Aderendhülse 2x 0.75 ... 2.5 mm²
flexibel 1x0.75 ... 2.5 mm²
starr 2 x 1 ... 4 mm²
mehrdrähtig 2 x 1 .... 4 mm²
AnschlussmöglichkeitSammelschiene 30 mm²
flexibel mit Kabelschuh 2 x 6 ... 35 mm²
starr 2 x 6 ... 65 mm²
Schutzart(nach IEC 60529, IEC 60947-1, EN 60529 Spulenanschlussklemmen) IP20
(nach IEC 60529, IEC 60947-1, EN 60529 Hauptanschlussklemmen) IP10
Anschlussklemmen (im Lieferzustand offen) HauptkontakteKabelklemme M 8, Sechskant
AnzugsdrehmomentHauptstromkreis 8 N·m
AnschlussartKabelklemme
ProduktnameBlock Contactor
Technische Daten UL/CSA
Maximale Betriebsspannung UL/CSAHauptstromkreis 600 V
Allgemeine Gebrauchsklasse UL/CSA(600 V AC) 125 A
Nennleistung UL/CSA(200 V AC dreiphasig) 30 hp
(208 V AC dreiphasig) 30 hp
(220 ... 240 V AC dreiphasig) 30 hp
(440 ... 480 V AC dreiphasig) 60 hp
(550 ... 600 V AC dreiphasig) 75 hp
Strom bei Vollast (Motoren)(440 ... 480 V AC dreiphasig) 77 A
(550 ... 600 V AC dreiphasig) 77 A
Umgebungsbedingungen
Umgebungstemperatur(in Schütznähe bei Betrieb mit thermischem Überlastrelais bei 0,85 - 1,1 Uc) -25 ... 50 °C
(in Schütznähe bei Betrieb ohne thermisches Überlastrelais bei 0,85 - 1,1 Uc) -40 ... 70 °C
(in Schütznähe bei Lagerung) -60 ... +80 °C
Höchstzulässige Betriebshöhenlageohne Derating 3000 m
Schockfestigkeit nach IEC/EN 60068-2-27halbsinusförmig für 11 ms, keine Änderung der Kontaktposition, geöffnet, Stoßrichtung A: 20 g
halbsinusförmig für 11 ms, keine Änderung der Kontaktposition, geschlossen, Stoßrichtung A: 20 g
halbsinusförmig für 11 ms, keine Änderung der Kontaktposition, geschlossen, Stoßrichtung B1: 15 g
halbsinusförmig für 11 ms, keine Änderung der Kontaktposition, geschlossen, Stoßrichtung C1: 20 g
halbsinusförmig für 11 ms, keine Änderung der Kontaktposition, geschlossen, Stoßrichtung C2: 20 g
halbsinusförmig für 11 ms, keine Änderung der Kontaktposition, geöffnet, Stoßrichtung B1: 5 g
halbsinusförmig für 11 ms, keine Änderung der Kontaktposition, geöffnet, Stoßrichtung B2: 15 g
halbsinusförmig für 11 ms, keine Änderung der Kontaktposition, geöffnet, Stoßrichtung C1: 20 g
halbsinusförmig für 11 ms, keine Änderung der Kontaktposition, geöffnet, Stoßrichtung C2: 20 g
Material Compliance
Konfliktmineralien-Berichtsvorlage (CMRT)9AKK108467A5658
REACH Erklärung2CMT2021-006202
RoHS Erklärung2CMT2021-006277
RoHS Informationnach EU Richtlinie 2011/65/EU
Gefahrstoff-Überwachungsgesetz - TSCA2CMT2023-006525
WEEE B2C / B2BB2B
WEEE Kategorie5. Kleingeräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt
Zertifikate und Deklarationen
BV Zertifikat07172/D0 BV
CB ZertifikatSE-69430
CQC ZertifikatCQC2002010304008904
CQC2009010304353526
Konformitätserklärung - CCC2020980304001630
2020980304001078
Konformitätserklärung - CE2CMT2015-005436
Konformitätserklärung - UKCA2CMT2020-006118
DNV ZertifikatDNV_E-12191
GL ZertifikatGL_99358-97HH
LOVAG ZertifikatSE-9645071-1
LR ZertifikatLR_12-70027-E1
RINA ZertifikatELE060313XG/001
RMRS ZertifikatRMRS_12-03683-315
Verpackungsinformationen
Menge Verpackungseinheit 1Karton 1 Stück
Breite Verpackungseinheit 1130 mm
Länge Verpackungseinheit 1265 mm
Höhe Verpackungseinheit 1162 mm
Bruttogewicht Verpackungseinheit 12 kg
EAN Verpackungseinheit 17320500140987
Externe Klassifizierungen und Normen
Kennbuchstabe (elektrische Betriebsmittel)Q
ETIM 7EC000066 - Leistungsschütz zum Schalten von Wechselstrom
ETIM 8EC000066 - Leistungsschütz zum Schalten von Wechselstrom
ETIM 9EC000066 - Leistungsschütz zum Schalten von Wechselstrom
eClassV11.0 : 27371003
UNSPSC39121529
IDEA Granular Category Code (IGCC)4761 >> Magnet contactor, AC-switching
E-Nummer (Norwegen)4114934
E-Nummer (Schweden)3227833
