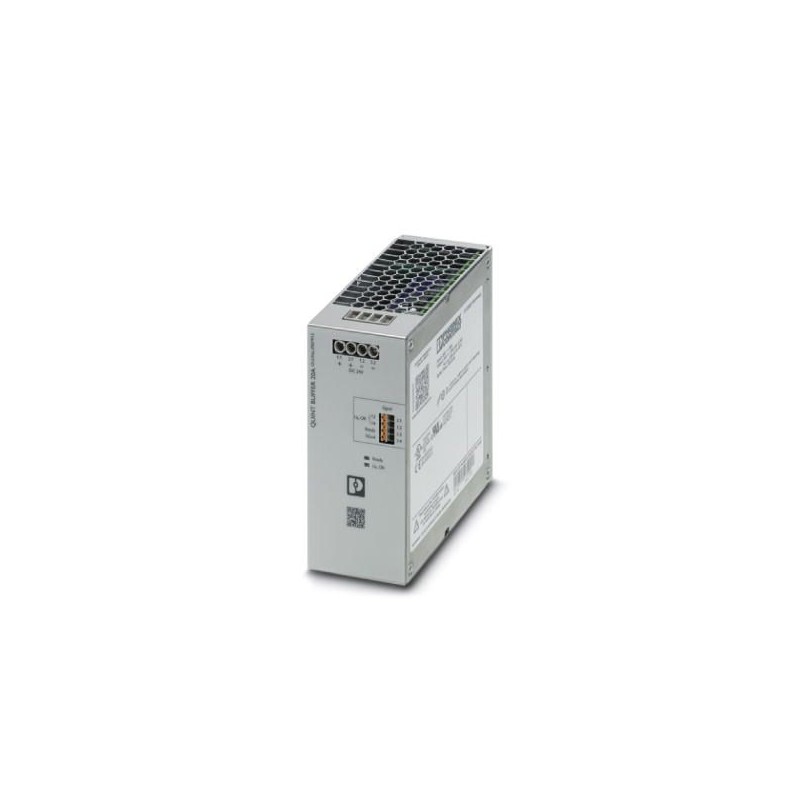

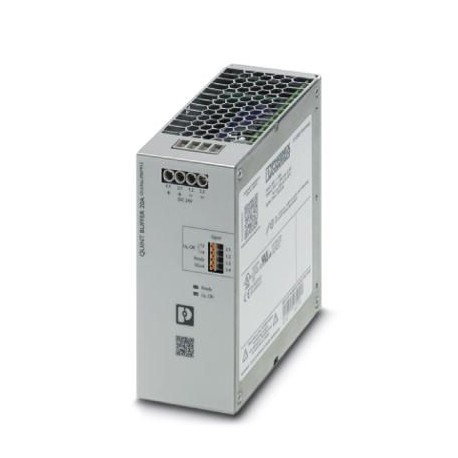

QUINT4-BUFFER/24DC/20 2907913 PHOENIX CONTACT Modulo buffer
QUINT4-BUFFER/24DC/20
2907913
PHOENIX_CONTACT
Modulo buffer
Alimentatori
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Più venduti
▲Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 2907913 |
|---|---|
| Pezzi/conf. | 1 PZ |
| Sales key | CMUI43 - |
| Pagina catalogo | Pagina 295 (C_4_2017) |
| GTIN | 4055626309040 |
| Peso per pezzo (confezione esclusa) | 997,000 g |
| Numero tariffa doganale | 85044030 |
Condizioni ambientali
| Grado di protezione | IP20 |
|---|---|
| Temperatura ambiente (esercizio) | -25 °C ... 70 °C (> 40 °C Derating: 1 %/K / > 60 °C Derating: 2,5 %/K) |
| Temperatura ambiente (Startup type tested) | -40 °C |
| Temperatura ambiente (trasporto e stoccaggio) | -40 °C ... 70 °C |
| Umidità dell'aria massima consentita (funzionamento) | ≤ 95 % |
| Classe di climatizzazione | 3K3 (a norma EN 60721) |
| Grado d'inquinamento | 2 |
| Quota d'installazione | ≤ 4000 m |
Dati di ingresso
| Tensione d'ingresso | 24 V DC (SELV) |
|---|---|
| Range tensione d'ingresso | 22,5 V DC ... 30 V DC |
| Corrente assorbita (massima) | 26 A (max.) |
| Corrente assorbita (a vuoto) | 0,2 A (a vuoto) |
| Corrente assorbita (procedura di ricarica) | 0,6 A (Procedura di ricarica) |
| Soglia di collegamento fissa | < 22 V DC |
Dati d'uscita
| Tensione di uscita nominale | 24 V DC (In funzione della tensione di ingresso) |
|---|---|
| Corrente nominale di uscita (IN) | 20 A |
| Statico Boost (IStat. Boost) | 25 A |
| Collegamento in parallelo | no |
| Possibilità di collegamento in serie | No |
| Max. potenza dissipata con carico nominale | < 6 W |
Generalità
| Tecnologia IQ | no |
|---|---|
| Peso netto | 1 kg |
| Supporto di memorizzazione | Condensatore elettrolitico |
| Efficienza | > 98 % (con batteria carica) |
| Classe di protezione | Applicazione speciale (tensione di ingresso SELV, nell'apparecchio si creano tensioni pericolose). |
| Grado di protezione | IP20 |
| MTBF (IEC 61709, SN 29500) | 2497464 h (40 °C) |
| Posizione d'installazione | Guida di supporto orizzontale NS 35, EN 60715 |
| Indicazione per il montaggio | affiancabile: orizzontale 0 mm, verticale 50 mm |
Dati di collegamento ingresso
| Collegamento | Connessione a vite |
|---|---|
| Sezione conduttore rigido min. | 0,2 mm² |
| Sezione conduttore rigido max. | 6 mm² |
| Sezione conduttore flessibile min. | 0,2 mm² |
| Sezione conduttore flessibile max. | 4 mm² |
| Sezione conduttore AWG min. | 30 |
| Sezione conduttore AWG max. | 10 |
| Lunghezza di spelatura | 8 mm |
Dati di collegamento uscita
| Collegamento | Connessione a vite |
|---|---|
| Sezione conduttore rigido min. | 0,2 mm² |
| Sezione conduttore rigido max. | 6 mm² |
| Sezione conduttore flessibile min. | 0,2 mm² |
| Sezione conduttore flessibile max. | 4 mm² |
| Sezione conduttore AWG min. | 30 |
| Sezione conduttore AWG max. | 10 |
| Lunghezza di spelatura | 8 mm |
Segnalazione
| Denominazione segnalazione | UInOK |
|---|---|
| Denominazione uscita | Relè elettronico (fotorelè) |
| Descrizione dell'uscita | a potenziale zero 13/14 |
| Tensione d'uscita | 30 V DC |
| Corrente di carico permanente | 200 mA |
| Segnalazione stato | LED |
| Sezione conduttore rigido min. | 0,2 mm² |
| Sezione conduttore rigido max. | 1,5 mm² |
| Sezione conduttore flessibile min. | 0,2 mm² |
| Sezione conduttore flessibile max. | 1,5 mm² |
| Sezione trasversale conduttore AWG min. | 24 |
| Sezione trasversale conduttore AWG max. | 16 |
| Denominazione segnalazione | Ready |
| Denominazione uscita | Uscita transistor, attiva |
| Tensione d'uscita | 24 V (UN- 2 V (tipico)) |
| Corrente di carico permanente | 20 mA |
| Segnalazione stato | LED |
| Denominazione segnalazione | Potenziale di riferimento per Ready |
Normative e prescrizioni
| Compatibilità elettromagnetica | Conformità alla direttiva EMC 2014/30/EU |
|---|---|
| Norme/Disposizioni | EN 61000-4-2 |
| Scarica contatti | 4 kV (Grado severità collaudo 2) |
| Norme/Disposizioni | EN 61000-4-3 |
| Frequenza | 80 MHz ... 1 GHz |
| Forza del campo di prova | 10 V/m |
| Norme/Disposizioni | EN 61000-4-4 |
| Osservazioni | Criterio B |
| Norme/Disposizioni | EN 61000-4-6 |
| Frequenza | 0,15 MHz ... 80 MHz |
| Tensione | 10 V |
| Direttiva sulla bassa tensione | Conformità alla direttiva LVD 2014/35/CE |
| Sicurezza elettrica a norma | IEC 60950-1/VDE 0805 (SELV) |
| Omologazioni UL | UL Listed UL 508 |
| UL/C-UL Recognized UL 60950-1 | |
| Categoria di sovratensione (EN 60950-1) | I |
Environmental Product Compliance
| China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 25 anni; |
|---|---|
| Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
