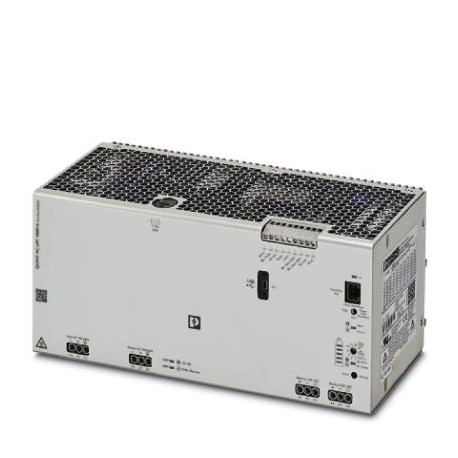

QUINT4-UPS/1AC/1AC/1KVA 2320283 PHOENIX CONTACT Uninterruptible power supply
QUINT4-UPS/1AC/1AC/1KVA
2320283
PHOENIX_CONTACT
Uninterruptible power supply
Gruppo di continuità con tecnologia IQ per il montaggio su guida. Ingresso: 120/230 V CA, uscita: 120/230 V CA/1 kVA. Fornisce informazioni in ogni momento sullo stato di carica, sulla vita residua e sulla durata del modulo batteria, aumentando così la disponibilità del sistema.
materiale d’installazione per reti di comunicazione dnt/fnt > Gruppo di continuità
Alimentatori
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲Chiave Dati Commerciali
| Orderkey | Due millioni tre cento venti mila due cento ottanta tré |
|---|---|
| Unità d'imballaggio | 1 pc |
| Pagina del catalogo | Pagina 281 (C-4-2017) |
| GTIN | 4055626244563 |
| Peso per Pezzo (escluso imballaggio) | 5.530 metri.000 g |
| Personalizzato numero di tariffa | Ottanta cinque millioni tre cento settanta un mille novanta uno |
| Paese di origine | DE (Germania) |
Condizioni ambientali
| Grado di protezione | IP20 |
|---|---|
| Temperatura ambiente (esercizio) | -25 °C ... 60 °C (> 50 °C Derating: 2.5 %/K) |
| Temperatura ambiente (stoccaggio/trasporto) | -40 °C ... 85 °C (con carica di energia, dispositivo di archiviazione) |
| Max. umidità relativa consentita (esercizio) | ≤ 95 % |
| Classe climatica | 3K3 (EN 60721) |
| Grado di inquinamento | Due |
| Altezza di installazione | ≤ 3000 m (> 2000 m, osservare declassamento) |
I dati di Input
| Tensione d'ingresso nominale | 100 V AC -10 % / +20 % |
|---|---|
| 110 V AC -10 % / +20 % | |
| 120 V AC -10 % / +20 % | |
| 130 V AC -10 % / +20 % | |
| 200 V AC -20 % / +20 % | |
| 210 V AC -20 % / +20 % | |
| 220 V AC -20 % / +20 % | |
| 230 V AC -20 % / +15 % | |
| 240 V AC -20 % / +10 % | |
| Gamma di tensione in ingresso | 90 ... 264 V AC V AC |
| AC gamma di frequenza | 45 Hz ... 65 Hz |
| Buffer periodo | 1 h (38 AH) |
| Ammissibile fusibile di backup | B16 230 V AC |
| Fattore di potenza (cos phi) | 0.9 |
Dati di Output
| Tensione di uscita nominale | 100 V AC |
|---|---|
| 110 V AC | |
| 120 V AC | |
| 130 V AC | |
| 200 V AC | |
| 210 V AC | |
| 220 V AC | |
| 230 V AC | |
| 240 V AC | |
| Corrente in uscita nominale (miN) | 7,8 (100 V AC) |
| 8.1 (110 V AC) | |
| 8.3 (120 V AC) | |
| 7.7 (130 V AC) | |
| 5 A (200 V CA) | |
| 4.8 (210 V AC) | |
| 4.5 A (220 V AC) | |
| 4.3 A (230 V AC) | |
| 4.2 A (240 V AC) | |
| POWER BOOST (MIBoost) | 13 (120 V AC) |
| 7 A (230 V AC) | |
| Declassamento | > 50 °C ... 60 °C (DA 2,5%/K) |
| Collegamento in parallelo | Sì, 2 |
| Collegamento in serie | No |
| Massima dissipazione di potenza nel no-condizione di carico | tip. 17 W (120 V AC) |
| tip. 25 W (230 V AC) |
Generale
| Peso netto | 5 kg |
|---|---|
| Efficienza | > 92 % (120 V AC) |
| > 94 % (230 V AC) | |
| Classe di protezione | Io |
| Grado di protezione | IP20 |
| MTBF (IEC 61709, SN 29500) | 217546 h (230 V AC, a 40 °C) |
I dati di connessione, ingresso
| Metodo di connessione | Collegamento a vite |
|---|---|
| Sezione conduttore solido min. | 0,2 mm2 |
| Sezione conduttore solid max. | 6 mm2 |
| Sezione conduttore flessibile min. | 0,2 mm2 |
| Sezione conduttore flessibile max. | 4 mm2 |
| Sezione conduttore AWG min. | Trenta |
| Sezione conduttore AWG max. | Dieci |
| Lunghezza di spelatura | 8 mm |
Connessione dati, uscita
| Metodo di connessione | Collegamento a vite |
|---|---|
| Sezione conduttore solido min. | 0,2 mm2 |
| Sezione conduttore solid max. | 6 mm2 |
| Sezione conduttore flessibile min. | 0,2 mm2 |
| Sezione conduttore flessibile max. | 4 mm2 |
| Sezione conduttore AWG min. | Trenta |
| Sezione conduttore AWG max. | Dieci |
| Lunghezza di spelatura | 8 mm |
I dati di connessione per la segnalazione
| Metodo di connessione | Collegamento a vite |
|---|---|
| Sezione conduttore solido min. | 0,2 mm2 |
| Sezione conduttore solid max. | 2,5 mm2 |
| Sezione conduttore flessibile min. | 0,2 mm2 |
| Sezione conduttore flessibile max. | 2,5 mm2 |
| Sezione conduttore AWG min. | Trenta |
| Sezione conduttore AWG max. | Dodici |
| Lunghezza di spelatura | 8 mm |
Norme e Regolamenti
| Compatibilità elettromagnetica | Conformità EMC Direttiva 2014/30/UE |
|---|---|
| Immunità al rumore | Immunità al rumore secondo EN 62040-2-2006 |
| Norme/regolamenti | EN 61000-4-2 |
| Scarica a contatto | 4 kV (Livello di Prova 2) |
| Norme/regolamenti | EN 61000-4-3 |
| Gamma di frequenza | 80 MHz A 1 GHz ... |
| Prova di forza del campo | 10 V/m |
| Norme/regolamenti | EN 61000-4-4 |
| Commenti | Criterio B |
| Norme/regolamenti | EN 61000-4-6 |
| Gamma di frequenza | 0.15 MHz 80 MHz ... |
| Tensione | 10 V |
| Condotto di emissione del rumore | IT 62040-02 (Classe C2) |
| Norme/regolamenti | EN 61000-4-8 |
| Direttiva Bassa Tensione | Conformità con la Bassa Tensione Direttiva 2014/35/CE |
| Approvazioni UL | UL/C-UL recognized UL 1778 |
| Shock | 15g in tutte le direzioni (EN 60068-2-27) |
| Vibrazioni (funzionamento) | 5 Hz a 100 Hz, 0,7 g (EN 60068-2-6) |
| Categoria di sovratensione (EN 60950-1) | II |
Classificazioni
eCl@ss 5.1Venti sette millioni quaranta mila sei cento tréeCl@ss 6.0Venti sette millioni quaranta mila sei centoeCl@ss 7.0Venti sette millioni quaranta mila sei cento dueeCl@ss 8.0Venti sette millioni quaranta mila sei cento dueeCl@ss 9.0Venti sette millioni quaranta mila sette cento cinque
| Caratteristica | Valore |
|---|---|
| tensione d'ingresso (EF003840) | 90 V |
| tensione d'uscita (EF003933) | 100 V |
| tipo di tensione (EF000187) | AC |
| altezza (EF000040) | 130 mm |
| larghezza (EF000008) | 290 mm |
| profondità (EF000049) | 125 mm |
| peso (EF000167) | 5.151 kg |
| connettore d'ingresso (EF009726) | altro |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX PROTEZIONE IT .pdf | 27 Mbytes |
|
