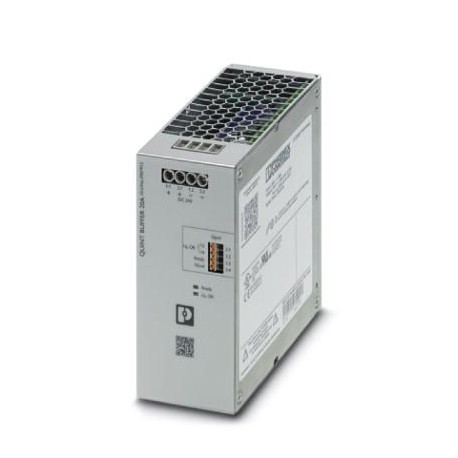

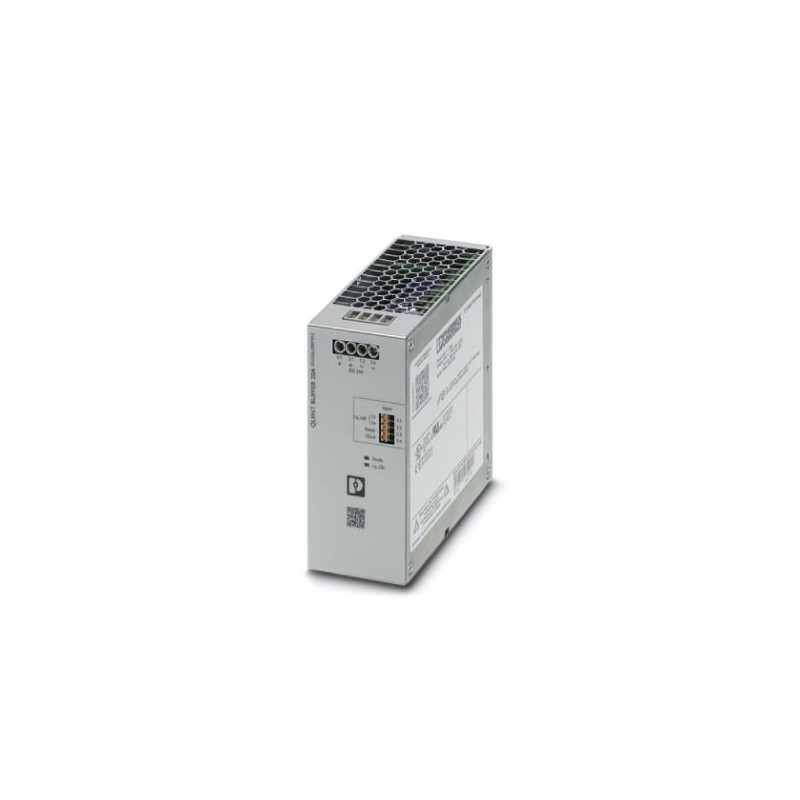

QUINT4-BUFFER/24DC/20 2907913 PHOENIX CONTACT Module tampon
QUINT4-BUFFER/24DC/20
2907913
PHOENIX_CONTACT
Module tampon
Alimentations
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Les plus vendus
▲En savoir plus
▲Données commerciales
| Code de commande | 2907913 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Page catalogue | Page 295 (C-4-2017) |
| GTIN | 4055626309040 |
| Poids par pièce (hors emballage) | 0,997 KGM |
| Numéro du tarif douanier | 85322900 |
| Pays d'origine | CN (Chine) |
Conditions d'environnement
| Indice de protection | IP20 |
|---|---|
| Température ambiante (fonctionnement) | -25 °C ... 70 °C (> 40 °C Derating: 1 %/K / > 60 °C Derating: 2,5 %/K) |
| Température ambiante (type de démarrage testé) | -40 °C |
| Température ambiante (stockage/transport) | -40 °C ... 70 °C |
| Humidité de l'air max. admissible (service) | ≤ 95 % |
| Classe climatique | 3K3 (selon EN 60721) |
| Degré de pollution | 2 |
| Hauteur d'installation | ≤ 4000 m |
Données d’entrée
| Tension d'entrée | 24 V DC (SELV) |
|---|---|
| Plage de tension d'entrée | 22,5 V DC ... 30 V DC |
| Consommation de courant (maximale) | 26 A (max.) |
| Consommation de courant (marche à vide) | 0,2 A (marche à vide) |
| Consommation de courant (pendant la charge) | 0,6 A (charge) |
| Seuil de commutation fixe | < 22 V DC |
Données de sortie
| Tension de sortie nominale | 24 V DC (dépend de la tension d'entrée) |
|---|---|
| Courant nominal de sortie (IN) | 20 A |
| Boost statique (IStat.Boost) | 25 A |
| Montage en parallèle autorisé | non |
| Connectabilité en série | Non |
| Puissance dissipée charge nominale max. | < 6 W |
Généralités
| Technologie IQ | non |
|---|---|
| Poids net | 1 kg |
| Support d'enregistrement | Condensateur électrolytique |
| Rendement | > 98 % (pour accumulateur d'énergie chargé) |
| Classe de protection | Application spéciale (tension d'entrée SELV, tensions dangereuses créées dans le dispositif). |
| Indice de protection | IP20 |
| MTBF (IEC 61709, SN 29500) | 2497464 h (40 °C) |
| Emplacement pour le montage | Profilé horizontal NS 35, EN 60715 |
| Conseils pour le montage | juxtaposable : horizontalement 0 mm, verticalement 50 mm |
Caractéristiques de raccordement entrée
| Type de raccordement | Raccordement vissé |
|---|---|
| Section de conducteur rigide min. | 0,2 mm² |
| Section de conducteur rigide max. | 6 mm² |
| Section de conducteur souple min. | 0,2 mm² |
| Section de conducteur souple max. | 4 mm² |
| Section du conducteur AWG min. | 30 |
| Section du conducteur AWG max. | 10 |
| Longueur à dénuder | 8 mm |
Caractéristiques de raccordement sortie
| Type de raccordement | Raccordement vissé |
|---|---|
| Section de conducteur rigide min. | 0,2 mm² |
| Section de conducteur rigide max. | 6 mm² |
| Section de conducteur souple min. | 0,2 mm² |
| Section de conducteur souple max. | 4 mm² |
| Section du conducteur AWG min. | 30 |
| Section du conducteur AWG max. | 10 |
| Longueur à dénuder | 8 mm |
Signalisation
| Nom signalisation | UInOK |
|---|---|
| Dénomination sortie | Relais électronique (photorelais) |
| Description de la sortie | libre de potentiel 13/14 |
| Tension de sortie | 30 V DC |
| Courant de charge permanent | 200 mA |
| Affichage d'état | LED |
| Section de conducteur rigide min. | 0,2 mm² |
| Section de conducteur rigide max. | 1,5 mm² |
| Section de conducteur souple min. | 0,2 mm² |
| Section de conducteur souple max. | 1,5 mm² |
| Section du conducteur AWG min. | 24 |
| Section du conducteur AWG max. | 16 |
| Nom signalisation | Ready |
| Dénomination sortie | Sortie à transistor, active |
| Tension de sortie | 24 V (UN- 2 V (typique)) |
| Courant de charge permanent | 20 mA |
| Affichage d'état | LED |
| Nom signalisation | Potentiel de référence pour Ready |
Normes et spécifications
| Compatibilité électromagnétique | Conformité à la directive CEM 2014/30/UE |
|---|---|
| Normes/Prescriptions | EN 61000-4-2 |
| Décharge par contact | 4 kV (Sévérité de contrôle 2) |
| Normes/Prescriptions | EN 61000-4-3 |
| Plage de fréquence | 80 MHz ... 1 GHz |
| Intensité de champ | 10 V/m |
| Normes/Prescriptions | EN 61000-4-4 |
| Remarque | Critère B |
| Normes/Prescriptions | EN 61000-4-6 |
| Plage de fréquence | 0,15 MHz ... 80 MHz |
| Tension | 10 V |
| Directive basse tension | Conformité à la directive NSR 2014/35/UE |
| Norme – sécurité électrique | CEI 60950-1/VDE 0805 (SELV) |
| Homologations UL | UL Listed UL 508 |
| Norme UL/C-UL Recognized UL 60950-1 | |
| Catégorie de surtension (EN 60950-1) | I |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme (EFUP) : 25 ans ; |
|---|---|
| La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
