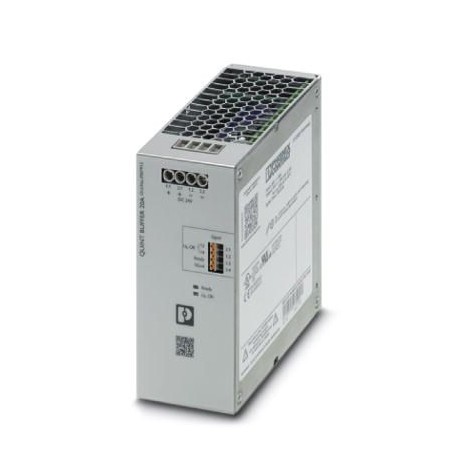

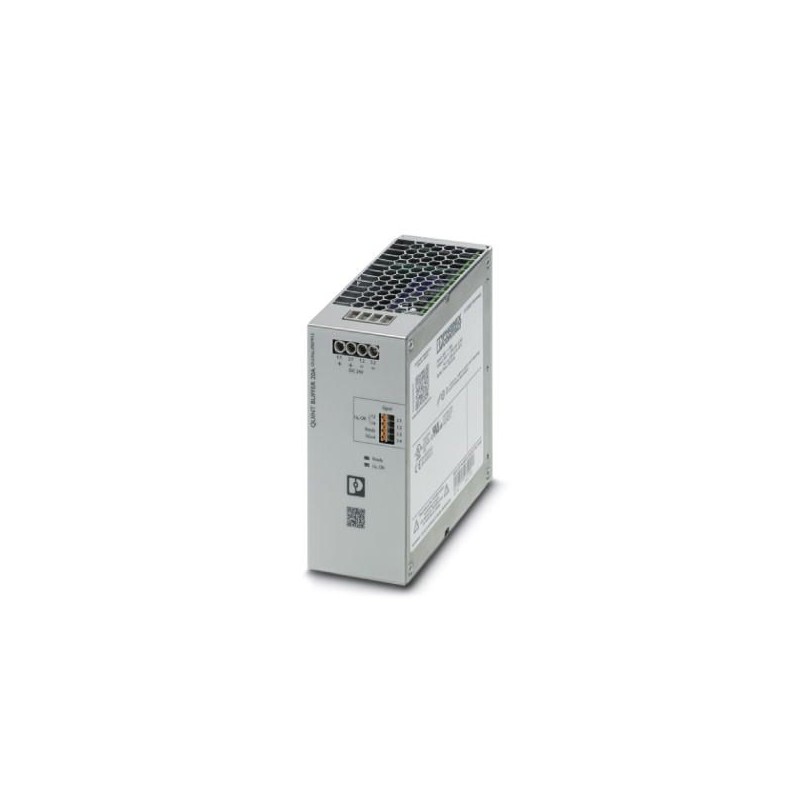

QUINT4-BUFFER/24DC/20 2907913 PHOENIX CONTACT Буферный модуль
QUINT4-BUFFER/24DC/20
2907913
PHOENIX_CONTACT
Буферный модуль
Буферный модуль QUINT с необслуживаемым накопителем энергии на конденсаторе для монтажа на рейку, вход: 24 В постоянного тока, выход: 24 В постоянного тока/20 А, в т.ч. универсальный адаптер для монтажной шины UTA 107.
Системы передачи данных и телекоммуникационные системы > Аксессуары для источника бесперебойного питания (ИБП/UPS)
Источники питания
Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами PHOENIX_CONTACT
Related products
▲Best sellers
▲Описание
▲Коммерческие данные
| Код заказа | 2907913 |
|---|---|
| Упаковочная единица | 1 stk |
| Страница каталога | Стр. 295 (C-4-2017) |
| GTIN | 4055626309040 |
| Вес/шт. (без упаковки) | 997,000 GRM |
Окружающие условия
| Степень защиты | IP20 |
|---|---|
| Температура окружающей среды (при эксплуатации) | -25 °C ... 70 °C (> 40 °C Derating: 1 %/K / > 60 °C Derating: 2,5 %/K) |
| Температура окружающей среды (протестировано по типу запуска) | -40 °C |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 70 °C |
| Макс. допустимая отн. влажность воздуха (при эксплуатации) | ≤ 95 % |
| Климатический класс | 3K3 (согласно EN 60721) |
| Степень загрязнения | 2 |
| Высота установки | ≤ 4000 м |
Входные данные
| Входное напряжение | 24 В DC (SELV) |
|---|---|
| Диапазон входных напряжений | 22,5 В DC ... 30 В DC |
| Потребляемый ток (макс.) | 26 A (макс.) |
| Потребляемый ток (при холостом ходе) | 0,2 A (холостой ход) |
| Потребляемый ток (в процессе загрузки) | 0,6 A (Процесс зарядки) |
| Пороговое значение включения, фиксированное | < 22 В DC |
Выходные данные
| Номинальное напряжение | 24 В DC (зависит от входного напряжения) |
|---|---|
| Номинальный ток на выходе (IN) | 20 A |
| Статичный Boost (IStat.Boost) | 25 A |
| Возможность параллельного подключения | нет |
| Возможность последовательного подключения | Нет |
| Рассеиваемая мощность, номинальная нагрузка, макс. | < 6 Вт |
Общие сведения
| Технология IQ | нет |
|---|---|
| Вес нетто | 1 кг |
| Носитель информации | Электролитический конденсатор |
| КПД | > 98 % (при заряженном энергоаккумуляторе) |
| Степень защиты | Специальное применение (входное напряжение SELV, в устройстве возникают опасные напряжения). |
| IP20 | |
| MTBF (IEC 61709, SN 29500) | 2497464 ч (40 °C) |
| Монтажное положение | горизонтальная DIN-рейка NS 35, EN 60715 |
| Указания по монтажу | присоединяемый: горизонтально 0 мм, вертикально 50 мм |
Характеристики клемм, вход
| Тип подключения | Винтовые зажимы |
|---|---|
| Сечение жесткого проводника мин. | 0,2 мм² |
| Сечение жесткого проводника макс. | 6 мм² |
| Сечение гибкого проводника мин. | 0,2 мм² |
| Сечение гибкого проводника макс. | 4 мм² |
| Сечение проводника AWG, мин. | 30 |
| Сечение проводника AWG, макс. | 10 |
| Длина снятия изоляции | 8 мм |
Характеристики клемм, выход
| Тип подключения | Винтовые зажимы |
|---|---|
| Сечение жесткого проводника мин. | 0,2 мм² |
| Сечение жесткого проводника макс. | 6 мм² |
| Сечение гибкого проводника мин. | 0,2 мм² |
| Сечение гибкого проводника макс. | 4 мм² |
| Сечение проводника AWG, мин. | 30 |
| Сечение проводника AWG, макс. | 10 |
| Длина снятия изоляции | 8 мм |
Сигнализация
| Наименование, сигнализация | UInOK |
|---|---|
| Наименование, выход | Электронное реле (фотореле) |
| Описание выходов | беспотенциальный 13/14 |
| Выходное напряжение | 30 В DC |
| Ток длительной нагрузки | 200 мА |
| Индикатор состояния | СИД |
| Сечение жесткого проводника мин. | 0,2 мм² |
| Сечение жесткого проводника макс. | 1,5 мм² |
| Сечение гибкого проводника мин. | 0,2 мм² |
| Сечение гибкого проводника макс. | 1,5 мм² |
| Сечение провода AWG мин. | 24 |
| Сечение провода AWG макс. | 16 |
| Наименование, сигнализация | Ready |
| Наименование, выход | Транзисторный выход, активный |
| Выходное напряжение | 24 В (UN- 2 В (стандартное)) |
| Ток длительной нагрузки | 20 мА |
| Индикатор состояния | СИД |
| Наименование, сигнализация | Опорный потенциал для Ready |
Стандарты и предписания
| Электромагнитная совместимость | Соответствие директиве EMV 2014/30/EU |
|---|---|
| Стандарты / нормативные документы | EN 61000-4-2 |
| Разряд между контактами | 4 кВ (Уровень контроля 2) |
| Стандарты / нормативные документы | EN 61000-4-3 |
| Диапазон частот | 80 МГц ... 1 ГГц |
| Напряженность проверочного поля | 10 В/м |
| Стандарты / нормативные документы | EN 61000-4-4 |
| Примечания | Критерий B |
| Стандарты / нормативные документы | EN 61000-4-6 |
| Диапазон частот | 0,15 МГц ... 80 МГц |
| Напряжение | 10 В |
| Директива по низкому напряжению | Соответствие Директиве по низкому напряжению 2014/35/ЕС |
| Стандарт - электробезопасность | МЭК 60950-1/VD 0805 (БСНН) |
| Сертификация UL | UL зарегистрирован UL 508 |
| UL/C-UL одобренный UL 60950-1 | |
| Категория перенапряжения (EN 60950-1) | I |
Environmental Product Compliance
| China RoHS | Период времени для применения по назначению (EFUP): 25 лет; |
|---|---|
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
| Характеристика | Значение |
|---|---|
| Type of accessory/spare part (EF000215) | Other |
| Accessory (EF013236) | Yes |
| Spare part (EF013237) | No |
| Width (EF000008) | 56 mm |
| Height (EF000040) | 130.051183 mm |
| Depth (EF000049) | 131.819796 mm |
