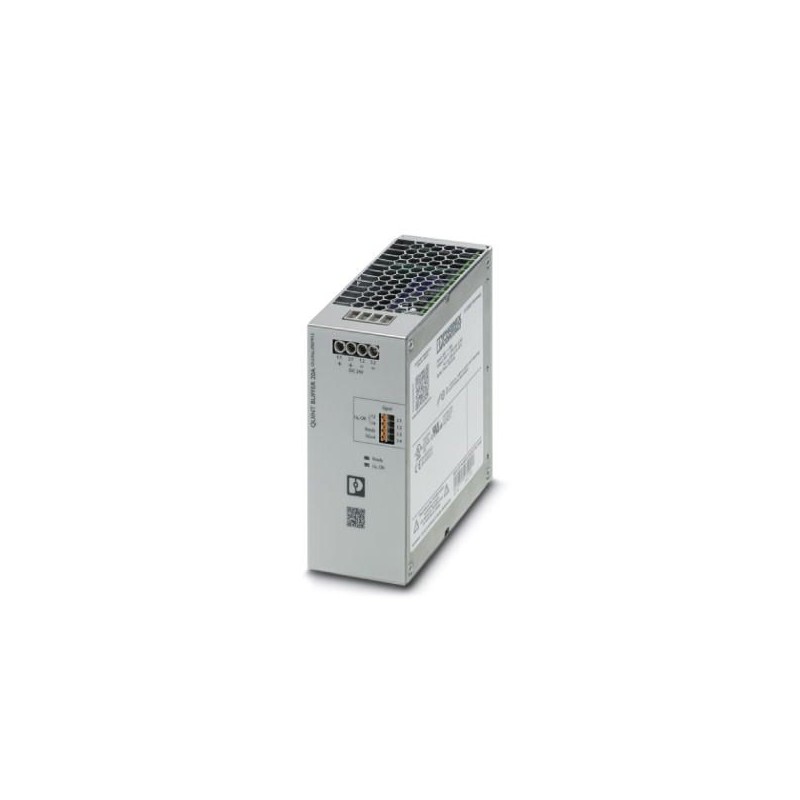

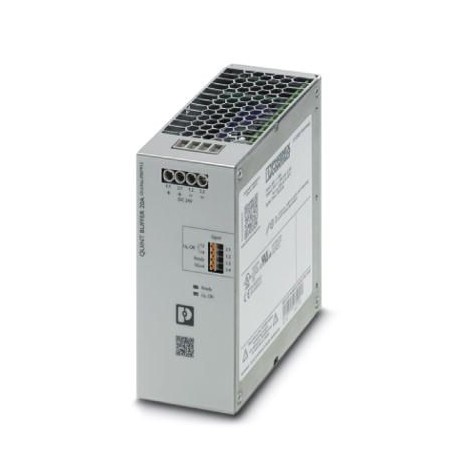

QUINT4-BUFFER/24DC/20 2907913 PHOENIX CONTACT Puffermodul
QUINT4-BUFFER/24DC/20
2907913
PHOENIX_CONTACT
Puffermodul
QUINT Puffermodul mit wartungsfreiem Energiespeicher auf einem Kondensator für die Hutschienenmontage, Eingang: 24 V DC, Ausgang: 24 V DC/20 A, inkl. Universaladapter für montierte Hutschiene UTA 107.
Installationsmaterial Kommunikationsnetze DNT/FNT > Zubehör/Ersatzteile für USV-Anlagen
Netzteile
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Related products
▲Bestseller
▲Mehr Infos
▲Kaufmännische Daten
| Bestellschlüssel | 2907913 |
|---|---|
| Verpackungseinheit | 1 STK |
| Verkaufsschlüssel | H1 - Stromversorgungen |
| Katalogseite | Seite 295 (C-4-2017) |
| GTIN | 4055626309040 |
| Gewicht pro Stück (exklusive Verpackung) | 997,000 g |
| Gewicht pro Stück (inklusive Verpackung) | 1.061,900 g |
| Zolltarifnummer | 85322900 |
| Herkunftsland | CN (China) |
Umgebungsbedingungen
| Schutzart | IP20 |
|---|---|
| Umgebungstemperatur (Betrieb) | -25 °C ... 70 °C (> 40 °C Derating: 1 %/K / > 60 °C Derating: 2,5 %/K) |
| Umgebungstemperatur (Startup type tested) | -40 °C |
| Umgebungstemperatur (Lagerung/Transport) | -40 °C ... 70 °C |
| Max. zul. Luftfeuchtigkeit (Betrieb) | ≤ 95 % |
| Klimaklasse | 3K3 (nach EN 60721) |
| Verschmutzungsgrad | 2 |
| Aufstellhöhe | ≤ 4000 m |
Eingangsdaten
| Eingangsspannung | 24 V DC (SELV) |
|---|---|
| Eingangsspannungsbereich | 22,5 V DC ... 30 V DC |
| Stromaufnahme (maximal) | 26 A (max.) |
| Stromaufnahme (Leerlauf) | 0,2 A (Leerlauf) |
| Stromaufnahme (Ladevorgang) | 0,6 A (Ladevorgang) |
| Zuschaltschwelle fix | < 22 V DC |
Ausgangsdaten
| Nennausgangsspannung | 24 V DC (abhängig von der Eingangsspannung) |
|---|---|
| Nennausgangsstrom (IN) | 20 A |
| Statischer Boost (IStat.Boost) | 25 A |
| Parallelschaltbarkeit | nein |
| Serienschaltbarkeit | nein |
| Verlustleistung Nennlast maximal | < 6 W |
Allgemein
| IQ Technology | nein |
|---|---|
| Nettogewicht | 1 kg |
| Speichermedium | Elektrolytkondensator |
| Wirkungsgrad | > 98 % (bei geladenem Energiespeicher) |
| Schutzklasse | Spezielle Anwendung (Eingangsspannung SELV, gefährliche Spannungen werden im Gerät erzeugt). |
| Schutzart | IP20 |
| MTBF (IEC 61709, SN 29500) | 2497464 h (40 °C) |
| Einbaulage | waagerechte Tragschiene NS 35, EN 60715 |
| Montagehinweis | anreihbar: horizontal 0 mm, vertikal 50 mm |
Anschlussdaten Eingang
| Anschlussart | Schraubanschluss |
|---|---|
| Leiterquerschnitt starr min | 0,2 mm² |
| Leiterquerschnitt starr max | 6 mm² |
| Leiterquerschnitt flexibel min. | 0,2 mm² |
| Leiterquerschnitt flexibel max. | 4 mm² |
| Leiterquerschnitt AWG min | 30 |
| Leiterquerschnitt AWG max | 10 |
| Abisolierlänge | 8 mm |
Anschlussdaten Ausgang
| Anschlussart | Schraubanschluss |
|---|---|
| Leiterquerschnitt starr min | 0,2 mm² |
| Leiterquerschnitt starr max | 6 mm² |
| Leiterquerschnitt flexibel min. | 0,2 mm² |
| Leiterquerschnitt flexibel max. | 4 mm² |
| Leiterquerschnitt AWG min | 30 |
| Leiterquerschnitt AWG max | 10 |
| Abisolierlänge | 8 mm |
Signalisierung
| Benennung Signalisierung | UInOK |
|---|---|
| Benennung Ausgang | Elektronisches Relais (Fotorelais) |
| Beschreibung des Ausgangs | potenzialfrei 13/14 |
| Ausgangsspannung | 30 V DC |
| Dauerlaststrom | 200 mA |
| Statusanzeige | LED |
| Leiterquerschnitt starr min | 0,2 mm² |
| Leiterquerschnitt starr max | 1,5 mm² |
| Leiterquerschnitt flexibel min. | 0,2 mm² |
| Leiterquerschnitt flexibel max. | 1,5 mm² |
| Leiterquerschnitt AWG min | 24 |
| Leiterquerschnitt AWG max | 16 |
| Benennung Signalisierung | Ready |
| Benennung Ausgang | Transistorausgang, aktiv |
| Ausgangsspannung | 24 V (UN- 2 V (typisch)) |
| Dauerlaststrom | 20 mA |
| Statusanzeige | LED |
| Benennung Signalisierung | Bezugspotenzial für Ready |
Normen und Bestimmungen
| Elektromagnetische Verträglichkeit | Konformität zur EMV-Richtlinie 2014/30/EU |
|---|---|
| Normen/Bestimmungen | EN 61000-4-2 |
| Kontaktentladung | 4 kV (Prüfschärfegrad 2) |
| Normen/Bestimmungen | EN 61000-4-3 |
| Frequenzbereich | 80 MHz ... 1 GHz |
| Prüffeldstärke | 10 V/m |
| Normen/Bestimmungen | EN 61000-4-4 |
| Bemerkung | Kriterium B |
| Normen/Bestimmungen | EN 61000-4-6 |
| Frequenzbereich | 0,15 MHz ... 80 MHz |
| Spannung | 10 V |
| Niederspannungs-Richtlinie | Konformität zur NSR-Richtlinie 2014/35/EU |
| Norm - Elektrische Sicherheit | IEC 60950-1/VDE 0805 (SELV) |
| UL-Zulassungen | UL Listed UL 508 |
| UL/C-UL Recognized UL 60950-1 | |
| Überspannungskategorie (EN 60950-1) | I |
Environmental Product Compliance
| China RoHS | Zeitraum für bestimmungsgemäße Verwendung (EFUP): 25 Jahre; |
|---|---|
| Informationen über gefährliche Substanzen finden Sie in der Herstellererklärung unter dem Reiter "Downloads" |
Klassifikationen
| Merkmal | Wert |
|---|---|
| Art des Zubehörs/Ersatzteils (EF000215) | sonstige |
| Zubehör (EF013236) | Ja |
| Ersatzteil (EF013237) | Nein |
| Breite (EF000008) | 56 mm |
| Höhe (EF000040) | 130.051183 mm |
| Tiefe (EF000049) | 131.819796 mm |
