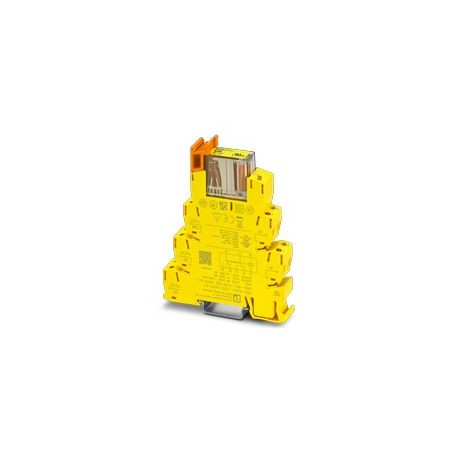

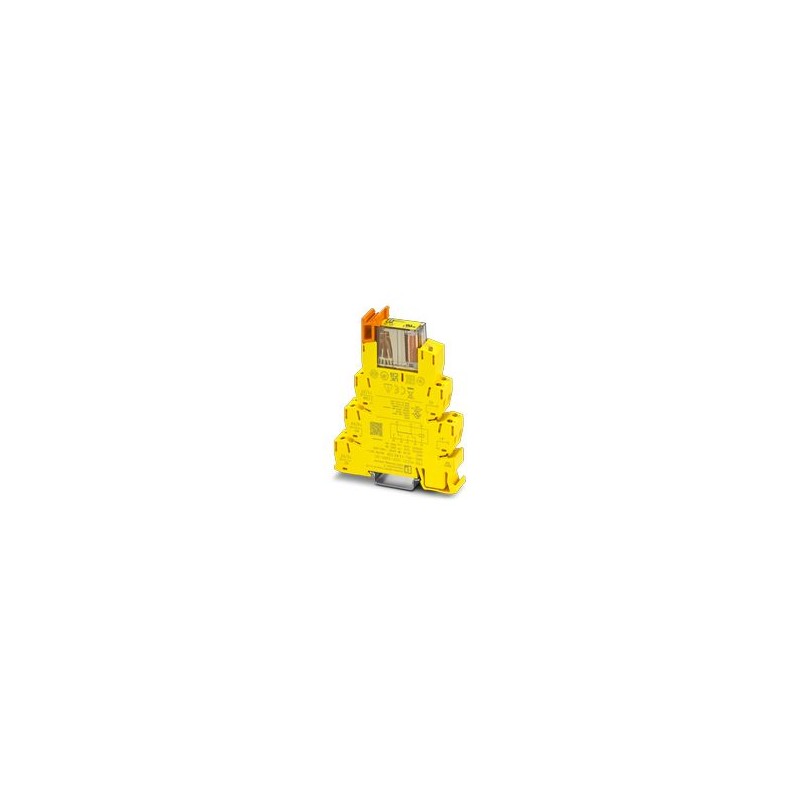

PSR-PLC21-2CO-24DC-SC 1480226 PHOENIX CONTACT Relè ad accoppiamento sicuro con contatti guida forzati, separ..
PSR-PLC21-2CO-24DC-SC
1480226
PHOENIX_CONTACT
10
Relè ad accoppiamento sicuro con contatti guida forzati, separazione galvanica, 2 contatti commutati, 1 canale, morsetto a vite fisso, larghezza: 14 mm
Relè di accoppiamento
Relè di interfaccia sicuro con contatti a guida forzata, separazione galvanica, 2 contatti deviatori, 1 canale, morsetto a vite fisso, larghezza:14 mm
relè > relè di commutazione
Sicurezza e comunicazioni
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Più venduti
▲Dettagli
▲Dati tecnici
Caratteristiche articolo
| Tipo di prodotto | Relè di accoppiamento |
| Famiglia di prodotti | PLC-INTERFACE |
| Applicazione | Contatti legati |
| Vita meccanica | circa 107cicli di manovre |
| Tipo di relè | Relè elettromeccanico secondo la norma IEC/EN 61810 |
| Caratteristiche di isolamento: Distanze in aria e superficiali fra i circuiti | |
| Categoria di sovratensione | III |
| Grado di inquinamento | 2 |
| Tempi | |
| Tip. tempo di eccitazione con Us | < 70 ms (comando mediante A1) |
| Tempo di diseccitazione tipico | < 50 ms (in caso di richiesta tramite A1) |
| Tempo di ripristino | 500 ms (su richiesta della funzione di sicurezza) |
Caratteristiche elettriche
| Potenza dissipata massima in condizioni nominali | 4,825 W (UB= 30 V, US= 24 V, IS= 30 mA, IL² = 37 A, Rcontact= 0,1 Ω) |
| Rapporto ciclo di esercizio | 100 % ED |
| Distanze in aria e superficiali fra i circuiti | |
| Tensione di isolamento di nominale | 250 V AC |
| Tensione impulsiva di dimensionamento / isolamento | Isolamento base 4 kV tra tutti i circuiti e la custodia |
| Separazione sicura, isolamento potenziato 6 kV tra i percorsi della corrente di carico 250 V e i percorsi logici 24 V | |
| Alimentazione | |
| Denominazione | A1/A2 |
| Tensione di alimentazione del circuito di comando nominale US | 21,6 V DC ... 28,8 V DC |
| Tensione di alimentazione del circuito di comando di dimensionamento US | 24 V DC -10 % / +20 % |
| Corrente di alimentazione, di comando, di dimensionamento IS | 30 mA |
| Corrente istantanea | tip. 100 mA (Δt = 10 ms con Us) |
| Tempo filtro | 1 ms (Larghezza degli impulsi di prova, impulsi di prova alti e impulsi di prova bassi) |
| 1 s (Velocità degli impulsi di prova, impulsi di prova alti e impulsi di prova bassi) | |
| Assorbimento di potenza a UD | 650 mW (a US) |
| Circuito di protezione | Protezione da inversione di polarità seriale; Diodo soppressore, 38,6 V / 600 W |
| Segnalazione stato | 1 x LED verde (PWR) |
Dati di uscita
| Relè: Uscite relè (11/12/14, 21/22/24) | |
| Descrizione dell'uscita | orientato alla sicurezza |
| Numero uscite | 2 |
| Tipo di commutazione del contatto | 2 contatti di scambio |
| Materiale dei contatti | AgNi |
| Potenza commutabile | min. 150 mW (Contatto in chiusura / contatto in apertura) |
| Corrente istantanea | max. 6 A (Contatto in chiusura) |
| max. 4 A (Contatto di segnalazione) | |
| Capacità di interruzione IEC 60947-5-1 | 6 A (AC1, 230 V) |
| 3 A (AC15, 230 V) | |
| 6 A (DC1, 24 V, contatto aperto a riposo) | |
| 4 A (DC1, 24 V, contatto normalmente chiuso) | |
| 3 A (DC13, 24 V, contatto aperto a riposo) | |
| Corrente di carico permanente | 6 A (Contatto aperto a riposo, High Demand) |
| 4 A (Contatto aperto a riposo, Low-Demand) | |
| 4 A (Contatto normalmente chiuso, High-Demand) | |
| 2,4 A (Contatto normalmente chiuso, Low-Demand) | |
| arit. Corrente totale | 37 A2(Contatto aperto a riposo, High-Demand, tenere conto del declassamento) |
| 16 A2(Contatto normalmente chiuso, High-Demand, tenere conto del declassamento) | |
| Frequenza di commutazione | max. 1 Hz |
| Vita meccanica | 107cicli di manovre |
| Fusibile d'uscita | 6 A gL/gG |
| 4 A gL/gG (per applicazioni Low Demand) | |
Dati di collegamento
| Connessione conduttori | |
| Collegamento | Connessione a vite |
| Sezione conduttore rigida | 0,14 mm² ... 2,5 mm² |
| Sezione conduttore flessibile | 0,14 mm² ... 2,5 mm² |
| Sezione del conduttore flessibile con capocorda senza collare in plastica | 0,2 mm² ... 2,5 mm² |
| Sezione del conduttore AWG | 26 ... 14 |
| Lunghezza di spelatura | 8 mm |
| Filettatura | M3 |
| Coppia di serraggio | 0,5 Nm |
Segnalazione
| Indicazione tensione di esercizio | 1 x LED verdi (PWR) |
Dimensioni
| Larghezza | 14 mm |
| Altezza | 80 mm |
| Profondità | 104 mm |
Indicazioni materiale
| Materiale custodia | Poliammide |
Caratteristiche
| Dati tecnici di sicurezza: EN ISO 13849 | |
| Categoria | 1 |
| Performance Level (PL) | c |
| Dati tecnici di sicurezza: IEC 61508 - High-Demand con circuito a 1 canale (struttura 1oo1) | |
| Safety Integrity Level (SIL) | 2 |
| Dati tecnici di sicurezza: IEC 61508 - Low-Demand con circuito a 1 canale (struttura 1oo1) | |
| Safety Integrity Level (SIL) | 2 |
| Dati tecnici di sicurezza: EN IEC 62061 | |
| Safety Integrity Level (SIL) | 2 |
Condizioni ambientali e della vita elettrica
| Condizioni ambientali | |
| Grado di protezione | IP20 |
| Grado di protez. luogo di installazione min. | IP54 |
| Temperatura ambiente (esercizio) | -20 °C ... 60 °C (tenere conto del derating) |
| Temperatura ambiente (stoccaggio/trasporto) | -20 °C ... 85 °C |
| Altezza | ≤ 2000 m (su NN) |
| Max. umidità dell'aria. consentita (stoccaggio/trasporto) | 75 % (nella media, occasionalmente 95 %, assenza di condensa) |
| Umidità dell'aria massima consentita (funzionamento) | 75 % (nella media, occasionalmente 95 %, assenza di condensa) |
| Urti | 10g per Δt = 11 ms (urti continui: 5g per Δt = 16 ms) |
| Vibrazioni (funzionamento) | 10 Hz ... 150 Hz, ampiezza 0,75 mm, 1g |
Omologazioni
| CE | |
| Siglatura | Conformità CE |
Normative e prescrizioni
| Distanze in aria e superficiali fra i circuiti | |
| Norme/Disposizioni | IEC 60947-1 |
Montaggio
| Tipo di montaggio | Montaggio su guida |
| Indicazione per il montaggio | vedere curva derating |
| Posizione d'installazione | verticale o orizzontale |
| Collegamento | Connessione a vite |
| Caratteristica | Valore |
|---|---|
| tipo di collegamento elettrico (EF003961) | raccordo a vite |
| apparecchio completo con base (EF003359) | Sì |
| con morsetti amovibili (EF003340) | No |
| con indicatore a LED (EF005950) | Sì |
| tensione di alimentazione pilota nominale DC (EF003980) | 21.6 V |
| tipo di tensione per l'azionamento (EF008242) | DC |
| numero di contatti di riposo (EF008255) | 0 |
| numero di contatti di chiusura (EF008256) | 0 |
| numero di contatti invertitori (EF008257) | 0 |
| con contatti forzati (EF003357) | No |
| corrente nominale (EF000001) | 0.03 A |
| grado di protezione (IP) (EF005474) | IP20 |
| larghezza (EF000008) | 14 mm |
| altezza (EF000040) | 80 mm |
| profondità (EF000049) | 104 mm |
