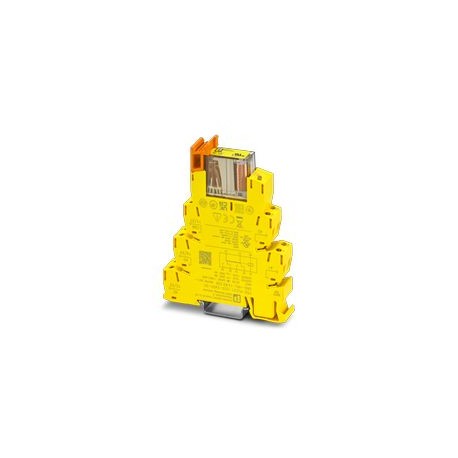

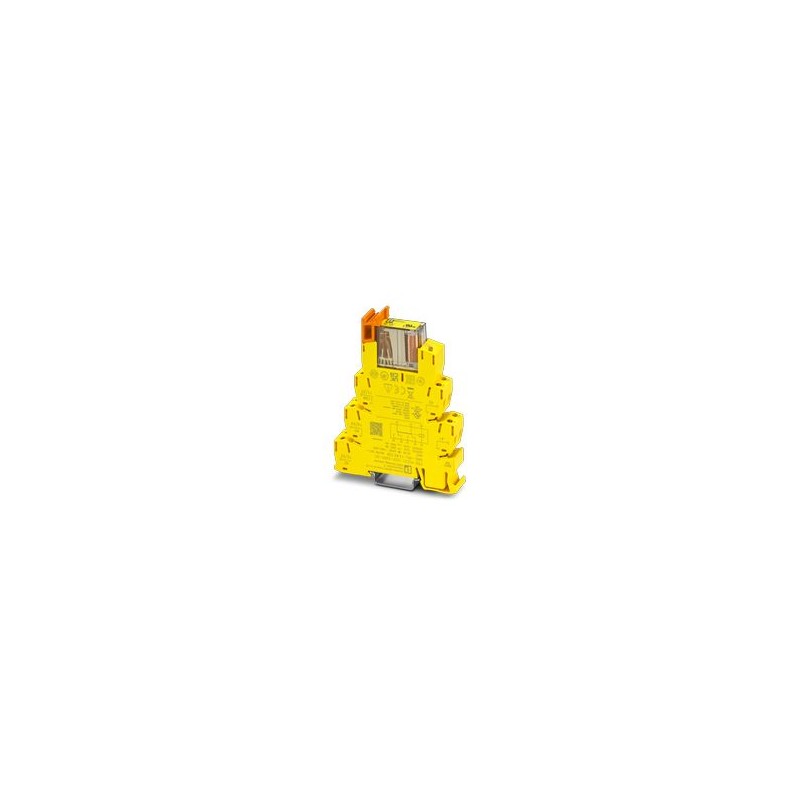

PSR-PLC21-2CO-24DC-SC 1480226 PHOENIX CONTACT Relais de couplage
PSR-PLC21-2CO-24DC-SC
1480226
PHOENIX_CONTACT
10
Relais de couplage
Relais de couplage sécurisé avec contacts à guidage forcé, isolation galvanique, 2 contacts inverseurs, à un canal, bloc de jonction à vis fixe, largeur : 14 mm
Sécurité et communications
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲En savoir plus
▲Caractéristiques techniques
Propriétés du produit
| Type de produit | Relais de couplage |
| Gamme de produits | PLC-INTERFACE |
| Application | Contacts à guidage forcé |
| Durée de vie mécanique | env. 107cycles |
| Type de relais | Relais électromécanique conforme à la norme CEI/EN 61810 |
| Propriétés d'isolation: Distances dans l'air et lignes de fuite entre les circuits | |
| Catégorie de surtension | III |
| Degré de pollution | 2 |
| Durées | |
| Temps d'enclenchement typique pour Us | < 70 ms (commande via A1) |
| Temps de retombée typique | < 50 ms (si nécessaire, par A1) |
| Temps de réarmement | 500 ms (suivant la sollicitation de la fonction de sécurité) |
Propriétés électriques
| Puissance dissipée maximale en condition nominale | 4,825 W (UB= 30 V, US= 24 V, IS= 30 mA, IL² = 37 A, Rcontact= 0,1 Ω) |
| Durée d'enclenchement | 100 % ED |
| Distances dans l'air et lignes de fuite entre les circuits | |
| Tension d'isolement assignée | 250 V AC |
| Tension de tenue aux chocs assignée / isolation | Isolation de base 4 kV entre tous les réseaux complets et le boîtier |
| Séparation sécurisée, isolation renforcée de 6 kV entre les circuits de 250 V et les circuits logiques de 24 V | |
| Alimentation | |
| Dénomination | A1/A2 |
| Tension d'alimentation assignée du circuit de commande US | 21,6 V DC ... 28,8 V DC |
| Tension d'alimentation assignée du circuit de commande US | 24 V DC -10 % / +20 % |
| Courant d'alimentation de commande assigné IS | 30 mA |
| Courant transitoire | typ. 100 mA (Δt = 10 ms pour Us) |
| Temps de filtrage | 1 ms (Largeur d'impulsion test, impulsion test élevée et impulsion test faible) |
| 1 s (Fréquence d'impulsion test, impulsion test élevée et impulsion test faible) | |
| Consommation de puissance UD | 650 mW (sur US) |
| Circuit de protection | Protection de série contre l'inversion de polarité; Diode Zener bidirectionnelle 38,6 V/600 W |
| Affichage d'état | 1 x LED verte (PWR) |
Données de sortie
| Relais: Sorties à relais (11/12/14, 21/22/24) | |
| Description de la sortie | sécurisé |
| Nombre de sorties | 2 |
| Type de contact | 2 inverseurs |
| Matériau des contacts | AgNi |
| Puissance de commutation | min. 150 mW (Contact NO / contact NF) |
| Courant transitoire | max. 6 A (Contact NO) |
| max. 4 A (Contact NF) | |
| Pouvoir de coupure selon CEI 60947-5-1 | 6 A (AC1, 230 V) |
| 3 A (AC15, 230 V) | |
| 6 A (DC1, 24 V, contact NO) | |
| 4 A (DC1, 24 V, contact NF) | |
| 3 A (DC13, 24 V, contact NO) | |
| Intensité permanente limite | 6 A (Contact NO, demande élevée) |
| 4 A (Contact NO, Low-Demand) | |
| 4 A (Contact NF, demande élevée) | |
| 2,4 A (Contact NF, demande faible) | |
| Quadr. Courant cumulé | 37 A2(Contact NO, demande élevée, tenir compte du déclassement) |
| 16 A2(Contact NF, demande élevée, tenir compte du déclassement) | |
| Fréquence de commutation | max. 1 Hz |
| Durée de vie mécanique | 107cycles |
| Fusible de sortie | 6 A gL/gG |
| 4 A gL/gG (pour applications à faible demande) | |
Caractéristiques de raccordement
| Raccordement du conducteur | |
| Type de raccordement | Raccordement vissé |
| Section de conducteur rigide | 0,14 mm² ... 2,5 mm² |
| Section de conducteur souple | 0,14 mm² ... 2,5 mm² |
| Section de conducteur souple avec embout, sans douille en plastique | 0,2 mm² ... 2,5 mm² |
| Section de conducteur AWG | 26 ... 14 |
| Longueur à dénuder | 8 mm |
| Filetage vis | M3 |
| Couple de serrage | 0,5 Nm |
Signalisation
| Témoin de présence de la tension de service | 1 x LED verte (PWR) |
Dimensions
| Largeur | 14 mm |
| Hauteur | 80 mm |
| Profondeur | 104 mm |
Indications sur les matériaux
| Matériau du boîtier | Polyamide |
Valeurs caractéristiques
| Données relatives à la technique de sécurité: EN ISO 13849 | |
| Catégorie | 1 |
| Performance Level (PL) | c |
| Données relatives à la technique de sécurité: CEI 61508 - demande élevée avec câblage à 1 canal (structure 1oo1) | |
| Niveau d'intégrité de sécurité (SIL) | 2 |
| Données relatives à la technique de sécurité: CEI 61508 - demande faible avec câblage à 1 canal (structure 1oo1) | |
| Niveau d'intégrité de sécurité (SIL) | 2 |
| Données relatives à la technique de sécurité: EN CEI 62061 | |
| Niveau d'intégrité de sécurité (SIL) | 2 |
Conditions environnementales et de durée de vie
| Conditions ambiantes | |
| Indice de protection | IP20 |
| Indice de protection min. du lieu de montage | IP54 |
| Température ambiante (fonctionnement) | -20 °C ... 60 °C (tenir compte du derating) |
| Température ambiante (stockage/transport) | -20 °C ... 85 °C |
| Hauteur d'utilisation | ≤ 2000 m (au-d. du niveau de la mer) |
| Humidité max. admise (stockage/transport) | 75 % (en moyenne, 95 % occasionnellement, sans condensation) |
| Humidité de l'air max. admissible (service) | 75 % (en moyenne, 95 % occasionnellement, sans condensation) |
| Choc | 10g pour Δt = 11 ms (choc prolongé : 5g pour Δt = 16 ms) |
| Vibrations (service) | 10 Hz ... 150 Hz, amplitude 0,75 mm, 1 g |
Homologations
| CE | |
| Repérage | Conformité CE |
Normes et spécifications
| Distances dans l'air et lignes de fuite entre les circuits | |
| Normes/Prescriptions | CEI 60947-1 |
Montage
| Type de montage | Montage sur profilé |
| Instructions de montage | Voir courbe de derating |
| Emplacement pour le montage | vertical ou horizontal |
| Type de raccordement | Raccordement vissé |
