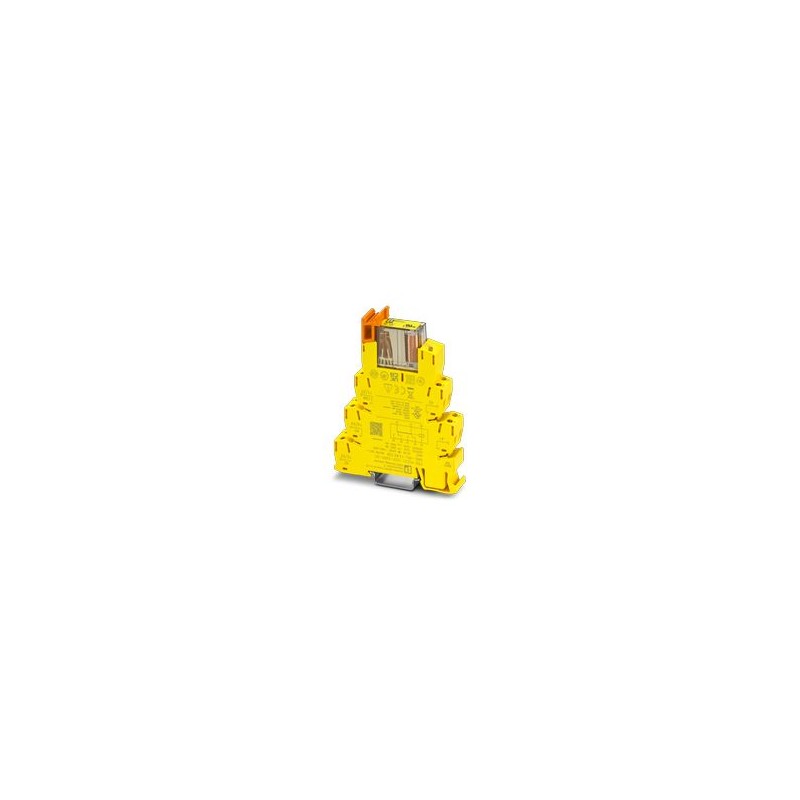

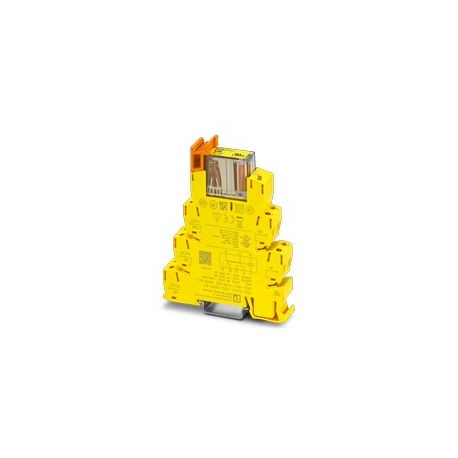

PSR-PLC21-2CO-24DC-SC 1480226 PHOENIX CONTACT Реле надежной муфты с принудительными направляющими контактами..
PSR-PLC21-2CO-24DC-SC
1480226
PHOENIX_CONTACT
10
Реле надежной муфты с принудительными направляющими контактами, гальваническая развязка, 2 переключаемых контакта, 1 канал, неподвижная винтовая клемма, ширина: 14 мм
Реле сопряжения
Безопасное соединительное реле с принудительно управляемыми контактами, электрически изолированное, 2 переключающих контакта, 1-канальное, неподвижная винтовая клеммная колодка, ширина: 14 мм
Реле > Промежуточное реле
Безопасность и связь
Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами PHOENIX_CONTACT
Best sellers
▲Описание
▲Технические данные
Свойства продукта
| Тип продукта | Реле сопряжения |
| Семейство продуктов | ПЛК-ИНТЕРФЕЙС |
| приложение | Контакты с принудительным наведением |
| Механический срок службы | ок. 107Циклов |
| Тип реле | Электромеханическое реле в соответствии с IEC/EN 61810 |
| Характеристики изоляции: Воздушные зазоры и пути утечки между силовыми цепями | |
| Категория перегружаться | III |
| Степень загрязнения | 2 |
| Раз | |
| Типичное время начала с Uсекунда | < 70 мс (при управлении через A1) |
| Типичное время выпуска | < 50 мс (по запросу через A1) |
| Время восстановления | 500 мс (в соответствии с требованием функции безопасности) |
Электрические свойства
| Максимальная рассеиваемая мощность при номинальном состоянии | 4,825 Вт (Uси= 30 В, Uсекунда= 24 В, Iсекунда= 30 мА, Iл² = 37 А, Rконтакт= 0.1 Ω) |
| Номинальный режим работы | 100% рабочий фактор |
| Воздушные зазоры и пути утечки между силовыми цепями | |
| Номинальное напряжение изоляции | 250 В переменного тока |
| Номинальное импульсное напряжение/изоляция | Основная изоляция 4 кВ между всеми токопроводящими цепями и корпусом |
| Безопасная изоляция, усиленная изоляция 6 кВ между токовыми трактами нагрузки 250 В и логическими трактами 24 В | |
| снабжение | |
| Обозначение | А1/А2 |
| Номинальное напряжение питания цепи управления Uсекунда | 21,6 В постоянного тока ... 28,8 В постоянного тока |
| Номинальное напряжение питания цепи управления Uсекунда | 24 В постоянного тока -10 % / +20 % |
| Номинальный управляющий ток питания Iсекунда | 30 мА |
| Противоток | тип. 100 мА (Δt = 10 мс при Uсекунда) |
| Время фильтра | 1 мс (Длительность тестового импульса, высокий тестовый импульс и низкий тестовый импульс) |
| 1 с (Частота тестовых импульсов, высокий тестовый импульс и низкий тестовый импульс) | |
| Потребляемая мощность при Uре | 650 мВт (до U)секунда) |
| Защитная цепь | Последовательная защита от переполюсовки; Глушительный диод, 38.6 В/600 Вт |
| Индикация состояния | 1 х зеленый светодиод (PWR) |
Выходные данные
| Реле: Релейные выходы (11/12/14, 21/22/24) | |
| Описание выходных данных | Безопасность, связанная с безопасностью |
| Количество выходов | 2 |
| Тип коммутации контактов | 2 переключающих контакта |
| Контактный материал | Агни |
| Способность к коммутатору | мин. 150 мВт (N/O контакт / N/C контакт) |
| Противоток | макс. 6 А (N/O контакт) |
| макс. 4 А (контакт N/C) | |
| Коммутационная способность в соответствии с IEC 60947-5-1 | 6 А (AC1, 230 В) |
| 3 А (AC15, 230 В) | |
| 6 А (DC1, 24 В, N/O контакт) | |
| 4 А (DC1, 24 В, контакт N/C) | |
| 3 А (DC13, 24 В, N/O контакт) | |
| Предельный непрерывный ток | 6 А (контакт N/O, высокий спрос) |
| 4 А (контакт N/O, низкий спрос) | |
| 4 А (контакт N/C, высокий спрос) | |
| 2,4 А (контакт N/C, низкий спрос) | |
| кв. Общий ток | 37 А2(Контакт Н/О, высокая потребность, наблюдение за снижением номинальных характеристик) |
| 16 A2(Контакт с н/к, высокий спрос, наблюдайте снижение номинальных характеристик) | |
| Частота переключения | макс. 1 Гц |
| Механический срок службы | 107Циклов |
| Выходной предохранитель | 6 А гл/г |
| 4 A gL/gG (для приложений с низкими требованиями) | |
Данные подключения
| Подключение проводников | |
| Способ подключения | винтовое соединение |
| Сечение проводника жесткое | 0,14 мм² ... 2,5 мм² |
| Гибкое сечение провода | 0,14 мм² ... 2,5 мм² |
| Сечение проводника гибкое, с наконечником без пластиковой гильзы | 0,2 мм² ... 2,5 мм² |
| Сечение проводника AWG | 26 ... 14 |
| Длина зачистки | 8 мм |
| Резьбой | М3 |
| Момент затяжки | 0.5 Нм |
Сигнализация
| Индикация рабочего напряжения | 1 х зеленый светодиод (PWR) |
Размеры
| Ширина | 14 мм |
| высота | 80 мм |
| глубина | 104 мм |
Технические характеристики материалов
| Материал для жилья | Полиамид |
Характеристики
| Данные по безопасности: EN ISO 13849 | |
| категория | 1 |
| Уровень производительности (PL) | до |
| Данные по безопасности: IEC 61508 – Высокий спрос на 1-канальную проводку (структура 1oo1) | |
| Уровень полноты безопасности (SIL) | 2 |
| Данные по безопасности: IEC 61508 – низкая потребность в 1-канальной проводке (структура 1oo1) | |
| Уровень полноты безопасности (SIL) | 2 |
| Данные по безопасности: EN IEC 62061 | |
| Уровень полноты безопасности (SIL) | 2 |
Условия окружающей среды и реальной жизни
| Окружающие условия | |
| Степень защиты | IP20 |
| Минимальная степень защиты местоположения учреждения | IP54 |
| Температура окружающей среды (эксплуатация) | -20 °C ... 60 °C (наблюдайте за снижением номинальных характеристик) |
| Температура окружающей среды (хранение/транспортировка) | -20 °С ... 85 °С |
| Максимальная высота над уровнем моря | ≤ 2000 м (над уровнем моря) |
| Максимально допустимая влажность (при хранении/транспортировке) | 75 % (в среднем; 95 % иногда, без конденсации) |
| Максимально допустимая относительная влажность (при эксплуатации) | 75 % (в среднем; 95 % иногда, без конденсации) |
| Шок | 10g для Δt = 11 мс (непрерывная ударная волна: 5g для Δt = 16 мс) |
| Вибрация (работа) | 10 Гц ... 150 Гц, амплитуда 0,75 мм, 1g |
Утверждения
| CE | |
| Идентификация | Соответствие требованиям CE |
Стандарты и регламенты
| Воздушные зазоры и пути утечки между силовыми цепями | |
| Стандарты/нормативные акты | МЭК 60947-1 |
установка
| Тип монтажа | Монтаж на DIN-рейку |
| Инструкция по сборке | Посмотреть кривую снижения номинальных характеристик |
| Положение монтажа | по вертикали или горизонтали |
| Способ подключения | винтовое соединение |
| Характеристика | Значение |
|---|---|
| Type of electric connection (EF003961) | Screw connection |
| Complete with socket (EF003359) | Yes |
| With detachable clamps (EF003340) | No |
| With LED indication (EF005950) | Yes |
| Rated control supply voltage DC (EF003980) | 21.6 V |
| Voltage type for actuating (EF008242) | DC |
| Number of contacts as normally closed contact (EF008255) | 0 |
| Number of contacts as normally open contact (EF008256) | 0 |
| Number of contacts as change-over contact (EF008257) | 0 |
| With forced-guided contacts (EF003357) | No |
| Nominal current (EF000001) | 0.03 A |
| Degree of protection (IP) (EF005474) | IP20 |
| Width (EF000008) | 14 mm |
| Height (EF000040) | 80 mm |
| Depth (EF000049) | 104 mm |
