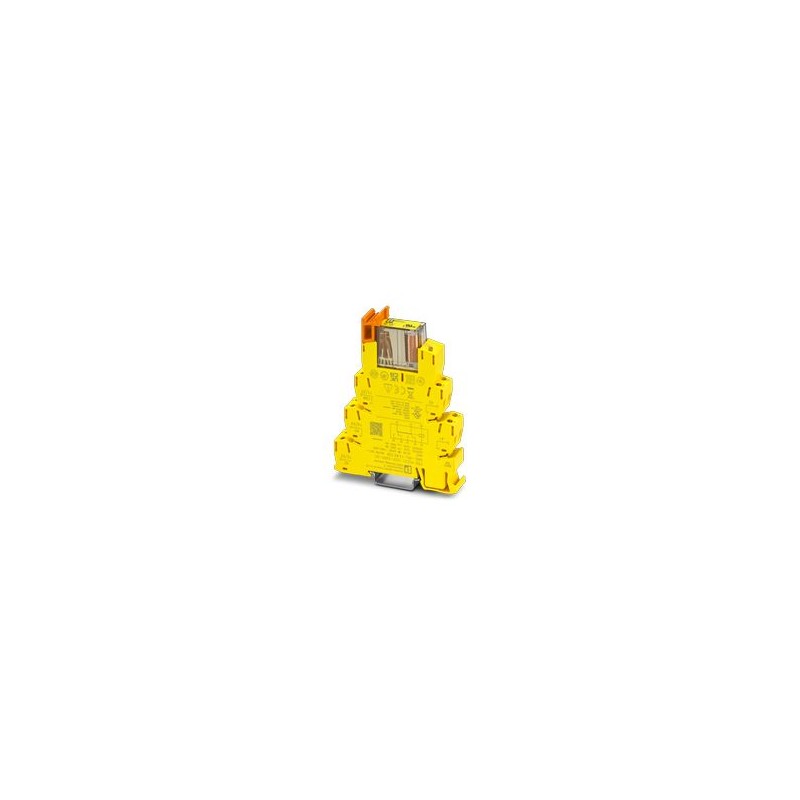

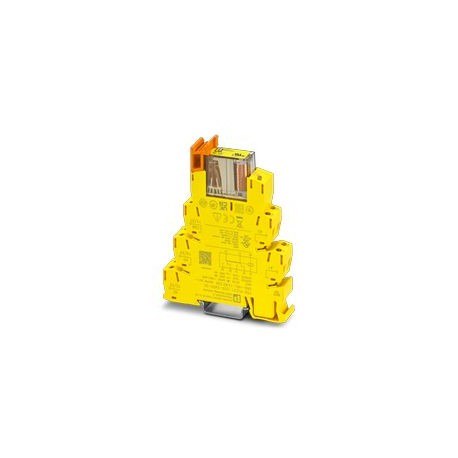

PSR-PLC21-2CO-24DC-SC 1480226 PHOENIX CONTACT Sicheres Koppelrelais mit Zwangsführungskontakten, galvanische..
PSR-PLC21-2CO-24DC-SC
1480226
PHOENIX_CONTACT
10
Sicheres Koppelrelais mit Zwangsführungskontakten, galvanische Trennung, 2 Schaltkontakte, 1 Kanal, feste Schraubklemme, Breite: 14 mm
Koppel-Relais
Sicheres Koppelrelais mit zwangsgeführten Kontakten, galvanisch getrennt, 2 Wechsler, 1-kanalig, feste Schraubklemme, Breite: 14 mm
Relais > Schaltrelais
Sicherheit und Kommunikation
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Bestseller
▲Mehr Infos
▲Technische Daten
Produkteigenschaften
| Produkttyp | Koppel-Relais |
| Produktfamilie | SPS-SCHNITTSTELLE |
| Anwendung | Zwangsgeführte Kontakte |
| Mechanische Lebensdauer | ca. 107Zyklen |
| Relais-Typ | Elektromechanisches Relais nach IEC/EN 61810 |
| Isolationseigenschaften: Luftabstände und Kriechstrecken zwischen den Stromkreisen | |
| Überspannungskategorie | Ⅲ |
| Verschmutzungsgrad | 2 |
| Mal | |
| Typ. Startzeit mit Us | < 70 ms (bei Ansteuerung über A1) |
| Typische Release-Zeit | < 50 ms (auf Anforderung über A1) |
| Erholzeit | 500 ms (nach Anforderung der Sicherheitsfunktion) |
Elektrische Eigenschaften
| Maximale Verlustleistung für Nennzustand | 4.825 W (UB= 30 V, US= 24 V, IS= 30 mA, IL² = 37 A, RKontakt= 0.1 Ω) |
| Nominale Betriebsart | 100% Betriebsfaktor |
| Luftabstände und Kriechstrecken zwischen den Stromkreisen | |
| Nennisolationsspannung | 250 V AC |
| Bemessungsstoßspannung/Isolierung | Grundisolierung 4 kV zwischen allen Strompfaden und Gehäuse |
| Sichere Isolierung, verstärkte Isolierung 6 kV zwischen 250 V Laststrompfaden und 24 V Logikpfaden | |
| Versorgung | |
| Bezeichnung | A1/A2 |
| Bemessungssteuerstromkreis Versorgungsspannung US | 21,6 V Gleichstrom ... 28,8 V Gleichstrom |
| Bemessungssteuerstromkreis Versorgungsspannung US | 24 V DC -10 % / +20 % |
| Bemessungs-Steuerversorgungsstrom IS | 30 mA |
| Einschaltstrom | typ. 100 mA (Δt = 10 ms bei Us) |
| Filterzeit | 1 ms (Prüfimpulsbreite, hoher Prüfimpuls und niedriger Prüfimpuls) |
| 1 s (Prüfimpulsfrequenz, hoher Prüfimpuls und niedriger Prüfimpuls) | |
| Leistungsaufnahme bei UD | 650 mW (bis HE)S) |
| Schutzschaltung | Serieller Schutz gegen Verpolung; Entstördiode, 38,6 V/600 W |
| Statusanzeige | 1 x grüne LED (PWR) |
Ausgangsdaten
| Relais: Relaisausgänge (11.12.14, 21.22.24) | |
| Beschreibung der Ausgabe | Sicherheitsrelevante |
| Anzahl der Ausgänge | 2 |
| Art der Kontaktschaltung | 2 Wechsler |
| Kontaktmaterial | Agni |
| Schaltleistung | min. 150 mW (Schließer / Öffner) |
| Einschaltstrom | max. 6 A (Schließer) |
| max. 4 A (Öffner) | |
| Schaltleistung nach IEC 60947-5-1 | 6 A (AC1, 230 V) |
| 3 A (AC15, 230 V) | |
| 6 A (DC1, 24 V, Schließer) | |
| 4 A (DC1, 24 V, Öffner) | |
| 3 A (DC13, 24 V, Schließer) | |
| Begrenzung des Dauerstroms | 6 A (Schließer, hoher Bedarf) |
| 4 A (Schließer, geringer Bedarf) | |
| 4 A (Öffner, hoher Bedarf) | |
| 2,4 A (Öffner, geringer Verbrauch) | |
| Sq. Gesamtstrom | 37 A2(Schließer, hoher Bedarf, Derating beachten) |
| 16 A2(Öffner, hoher Bedarf, Derating beachten) | |
| Schaltfrequenz | max. 1 Hz |
| Mechanische Lebensdauer | 107Zyklen |
| Ausgangssicherung | 6 A gL/gG |
| 4 A gL/gG (für Anwendungen mit geringem Bedarf) | |
Verbindungsdaten
| Leiter-Anschluss | |
| Verbindungsmethode | Schraubverbindung |
| Leiterquerschnitt starr | 0,14 mm² ... 2,5 mm² |
| Leiterquerschnitt flexibel | 0,14 mm² ... 2,5 mm² |
| Leiterquerschnitt flexibel, mit Aderendhülse ohne Kunststoffhülse | 0,2 mm² ... 2,5 mm² |
| Leiterquerschnitt AWG | 26 ... 14 |
| Stripping-Länge | 8 mm |
| Gewinde | M3 |
| Anzugsmoment | 0,5 Nm |
Signalisierung
| Anzeige der Betriebsspannung | 1 x grüne LED (PWR) |
Dimensionen
| Breite | 14 mm |
| Höhe | 80 mm |
| Tiefe | 104 mm |
Materialspezifikationen
| Wohnmaterial | Polyamid |
Merkmale
| Sicherheitsdaten: EN ISO 13849 | |
| Kategorie | 1 |
| Leistungsniveau (PL) | C |
| Sicherheitsdaten: IEC 61508 – Hohe Nachfrage nach 1-Kanal-Verdrahtung (1oo1-Struktur) | |
| Sicherheits-Integritätsstufe (SIL) | 2 |
| Sicherheitsdaten: IEC 61508 – Geringer Bedarf an 1-kanaliger Verdrahtung (1oo1-Struktur) | |
| Sicherheits-Integritätsstufe (SIL) | 2 |
| Sicherheitsdaten: EN IEC 62061 | |
| Sicherheits-Integritätsstufe (SIL) | 2 |
Umwelt- und reale Bedingungen
| Umgebungsbedingungen | |
| Schutzgrad | IP20 |
| Min. Schutzgrad des Inst.-Standortes | IP54 |
| Umgebungstemperatur (Betrieb) | -20 °C ... 60 °C (Derating beachten) |
| Umgebungstemperatur (Lagerung/Transport) | -20 °C ... 85 °C |
| Maximale Höhe | ≤ 2000 m (über dem Meeresspiegel) |
| Max. zulässige Luftfeuchtigkeit (Lagerung/Transport) | 75 % (im Durchschnitt; 95 % gelegentlich, nicht kondensierend) |
| Max. zulässige relative Luftfeuchtigkeit (Betrieb) | 75 % (im Durchschnitt; 95 % gelegentlich, nicht kondensierend) |
| Schock | 10 g für Δt = 11 ms (kontinuierlicher Schock: 5 g für Δt = 16 ms) |
| Vibration (Betrieb) | 10 Hz ... 150 Hz, Amplitude 0,75 mm, 1g |
Zulassungen
| Ce | |
| Identifizierung | CE-konform |
Normen und Vorschriften
| Luftabstände und Kriechstrecken zwischen den Stromkreisen | |
| Normen/Vorschriften | IEC 60947-1 |
Montage
| Montagetyp | Hutschienenmontage |
| Montageanleitung | Siehe Derating-Kurve |
| Montageposition | vertikal oder horizontal |
| Verbindungsmethode | Schraubverbindung |
| Merkmal | Wert |
|---|---|
| Ausführung des elektrischen Anschlusses (EF003961) | Schraubanschluss |
| Komplettgerät mit Sockel (EF003359) | Ja |
| Mit abnehmbaren Klemmen (EF003340) | Nein |
| Mit LED-Anzeige (EF005950) | Ja |
| Bemessungssteuerspeisespannung DC (EF003980) | 21.6 V |
| Spannungsart zur Betätigung (EF008242) | DC |
| Anzahl der Kontakte als Öffner (EF008255) | 0 |
| Anzahl der Kontakte als Schließer (EF008256) | 0 |
| Anzahl der Kontakte als Wechsler (EF008257) | 0 |
| Mit zwangsgeführten Kontakten (EF003357) | Nein |
| Nennstrom (EF000001) | 0.03 A |
| Schutzart (IP) (EF005474) | IP20 |
| Breite (EF000008) | 14 mm |
| Höhe (EF000040) | 80 mm |
| Tiefe (EF000049) | 104 mm |
