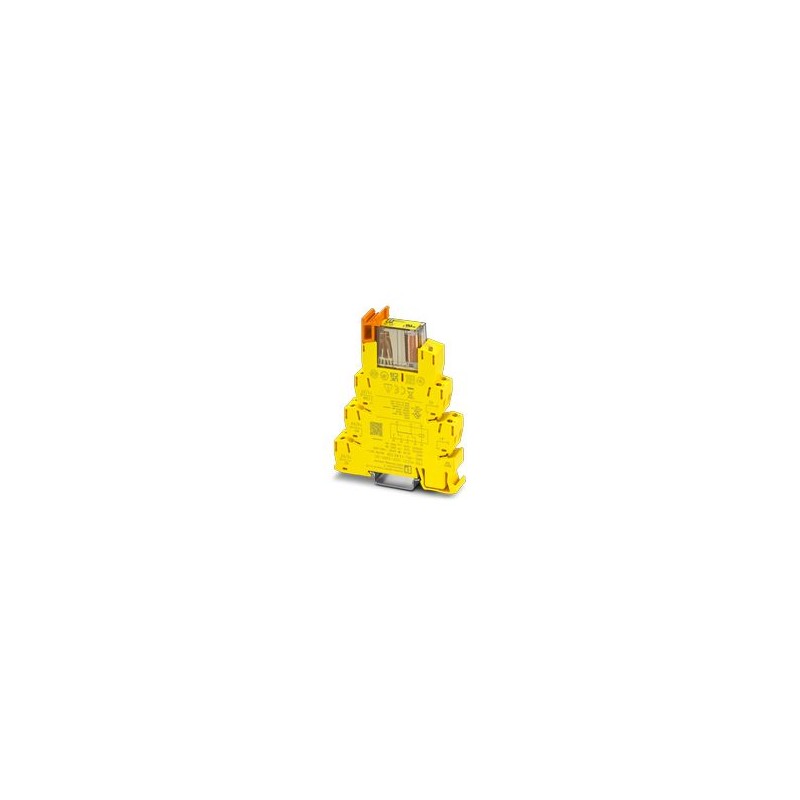

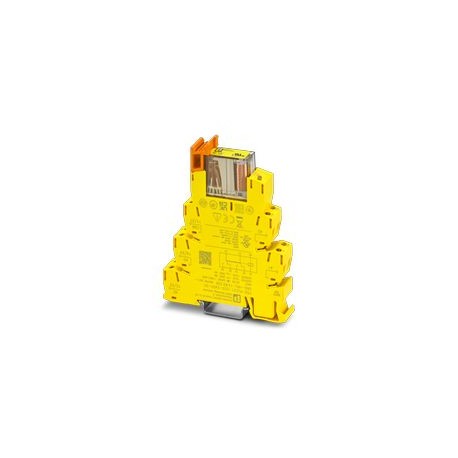

PSR-PLC21-2CO-24DC-SC 1480226 PHOENIX CONTACT Relé de acoplamiento seguro con contactos de guías forzadas, c..
PSR-PLC21-2CO-24DC-SC
1480226
PHOENIX_CONTACT
10
Relé de acoplamiento seguro con contactos de guías forzadas, con separación galvánica, 2 contactos conmutados, de 1 canal, borna de tornillo fijo, anchura: 14 mm
Relé de acoplamiento seguro con contactos guiados por fuerza, aislado eléctricamente, 2 contactos de conmutación, 1 canal, bornes de tornillo fijo, ancho: 14 mm
Relés > Relé de conmutación
Seguridad y comunicaciones
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más vendidos
▲Más Información
▲Datos técnicos
Propiedades del producto
| Tipo de producto | Relé de acoplamiento |
| familia de productos | INTERFAZ PLC |
| aplicación | Contactos guiados a la fuerza |
| Vida útil mecánica | aprox. 107Ciclos |
| Tipo de relé | Relé electromecánico según IEC/EN 61810 |
| Características de aislamiento: Distancias de aire y distancias de fuga entre los circuitos de alimentación | |
| Categoría de sobretensión | Iii |
| Grado de contaminación | 2 |
| Veces | |
| Hora de inicio típica con US | < 70 ms (cuando se controla a través de A1) |
| Tiempo de liberación típico | < 50 ms (bajo demanda a través de A1) |
| Tiempo de recuperación | 500 ms (según la demanda de la función de seguridad) |
Propiedades eléctricas
| Disipación de potencia máxima para la condición nominal | 4.825 W (UB= 30 V, US= 24 V, IS= 30 mA, Il² = 37 A, Rcontacto= 0.1 Ω) |
| Modo de funcionamiento nominal | Factor de funcionamiento del 100% |
| Distancias de aire y distancias de fuga entre los circuitos de alimentación | |
| Tensión nominal de aislamiento | 250 V CA |
| Sobretensión/aislamiento nominal | Aislamiento básico de 4 kV entre todos los trayectos de corriente y la carcasa |
| Aislamiento seguro, aislamiento reforzado de 6 kV entre rutas de corriente de carga de 250 V y rutas lógicas de 24 V | |
| abastecimiento | |
| Designación | A1/A2 |
| Voltaje de alimentación del circuito de control nominal US | 21,6 V CC ... 28,8 V CC |
| Voltaje de alimentación del circuito de control nominal US | 24 V CC -10 % / +20 % |
| Corriente nominal de alimentación de control IS | 30 mA |
| Corriente de irrupción | 100 mA (Δt = 10 ms a US) |
| Tiempo de filtrado | 1 ms (ancho de pulso de prueba, pulso de prueba alto y pulso de prueba bajo) |
| 1 s (frecuencia de pulso de prueba, pulso de prueba alto y pulso de prueba bajo) | |
| Consumo de energía en UD | 650 mW (a US) |
| Circuito de protección | Protección en serie contra la inversión de polaridad; Diodo supresor, 38,6 V/600 W |
| Visualización de estado | 1 x LED verde (PWR) |
Datos de salida
| Relé: Salidas de relé (11/12/14, 21/22/24) | |
| Descripción de la salida | Relacionados con la seguridad |
| Número de salidas | 2 |
| Tipo de conmutación de contactos | 2 contactos de conmutación |
| Material de contacto | Agni |
| Capacidad de conmutación | mín. 150 mW (contacto N/O / contacto N/C) |
| Corriente de irrupción | máx. 6 A (contacto N/A) |
| máx. 4 A (contacto N/C) | |
| Capacidad de conmutación según IEC 60947-5-1 | 6 A (CA1, 230 V) |
| 3 A (CA15, 230 V) | |
| 6 A (DC1, 24 V, contacto N/A) | |
| 4 A (DC1, 24 V, contacto N/C) | |
| 3 A (DC13, 24 V, contacto N/A) | |
| Limitación de la corriente continua | 6 A (contacto N/O, alta demanda) |
| 4 A (contacto N/A, baja demanda) | |
| 4 A (contacto N/C, alta demanda) | |
| 2,4 A (contacto N/C, baja demanda) | |
| Corriente total cuadrada | 37 A2(Contacto N/O, alta demanda, observar reducción de potencia) |
| 16 A2(Contacto N/C, alta demanda, observar reducción de potencia) | |
| Frecuencia de conmutación | máx. 1 Hz |
| Vida útil mecánica | 107Ciclos |
| Fusible de salida | 6 A gL/gG |
| 4 A gL/gG (para aplicaciones de baja demanda) | |
Datos de conexión
| Conexión de conductores | |
| Método de conexión | Conexión de tornillo |
| Sección transversal del conductor rígida | 0,14 mm² ... 2,5 mm² |
| Sección transversal del conductor flexible | 0,14 mm² ... 2,5 mm² |
| Sección transversal del conductor flexible, con casquillo sin manguito de plástico | 0,2 mm² ... 2,5 mm² |
| Sección transversal del conductor AWG | 26 ... 14 |
| Longitud de extracción | 8 milímetros |
| Rosca | M3 |
| Apriete | 0,5 Nm |
Señalización
| Visualización de la tensión de funcionamiento | 1 x LED verde (PWR) |
Dimensiones
| Ancho | 14 milímetros |
| altura | 80 mm |
| profundidad | 104 milímetros |
Especificaciones del material
| Material de vivienda | Poliamida |
características
| Datos de seguridad: EN ISO 13849 | |
| categoría | 1 |
| Nivel de rendimiento (PL) | C |
| Datos de seguridad: IEC 61508 – Alta demanda de cableado de 1 canal (estructura 1oo1) | |
| Nivel de integridad de seguridad (SIL) | 2 |
| Datos de seguridad: IEC 61508 – Baja demanda de cableado de 1 canal (estructura 1oo1) | |
| Nivel de integridad de seguridad (SIL) | 2 |
| Datos de seguridad: EN IEC 62061 | |
| Nivel de integridad de seguridad (SIL) | 2 |
Condiciones ambientales y de la vida real
| Condiciones ambientales | |
| Grado de protección | IP20 |
| Grado mínimo de protección de la ubicación de la institución | IP54 |
| Temperatura ambiente (funcionamiento) | -20 °C ... 60 °C (observar la reducción de potencia) |
| Temperatura ambiente (almacenamiento/transporte) | -20 °C ... 85 °C |
| Altitud máxima | ≤ 2000 m (Sobre el nivel del mar) |
| Humedad máx. admisible (almacenamiento/transporte) | 75 % (en promedio; 95% ocasionalmente, sin condensación) |
| Humedad relativa máx. admisible (funcionamiento) | 75 % (en promedio; 95% ocasionalmente, sin condensación) |
| Shock | 10 g para Δt = 11 ms (choque continuo: 5 g para Δt = 16 ms) |
| Vibración (funcionamiento) | 10 Hz ... 150 Hz, amplitud 0,75 mm, 1 g |
Aprobaciones
| después de Cristo | |
| Identificación | Cumple con la CE |
Normas y reglamentos
| Distancias de aire y distancias de fuga entre los circuitos de alimentación | |
| Normas/reglamentos | IEC 60947-1 |
montura
| Tipo de montaje | Montaje en carril DIN |
| Instrucciones de montaje | Ver curva de reducción |
| Posición de montaje | vertical u horizontal |
| Método de conexión | Conexión de tornillo |
| Característica | Valor |
|---|---|
| Ejecución de la conexión eléctrica (EF003961) | Conexión roscada |
| Dispositivo completo con zócalo (EF003359) | Sí |
| Con abrazaderas extraíbles (EF003340) | No |
| Con indicador LED (EF005950) | Sí |
| Voltaje nominal de suministro piloto de piloto para CC (EF003980) | 21.6 V |
| Tipo de tensión de accionamiento (EF008242) | CC |
| Número de contactos normalmente cerrados (EF008255) | 0 |
| Número de contactos normalmente abiertos (EF008256) | 0 |
| Número de contactos inversores (EF008257) | 0 |
| Con contactos impulsados positivamente (EF003357) | No |
| Intensidad nominal (EF000001) | 0.03 A |
| Grado de protección (IP) (EF005474) | IP20 |
| Anchura (EF000008) | 14 mm |
| Altura (EF000040) | 80 mm |
| Profundidad (EF000049) | 104 mm |
