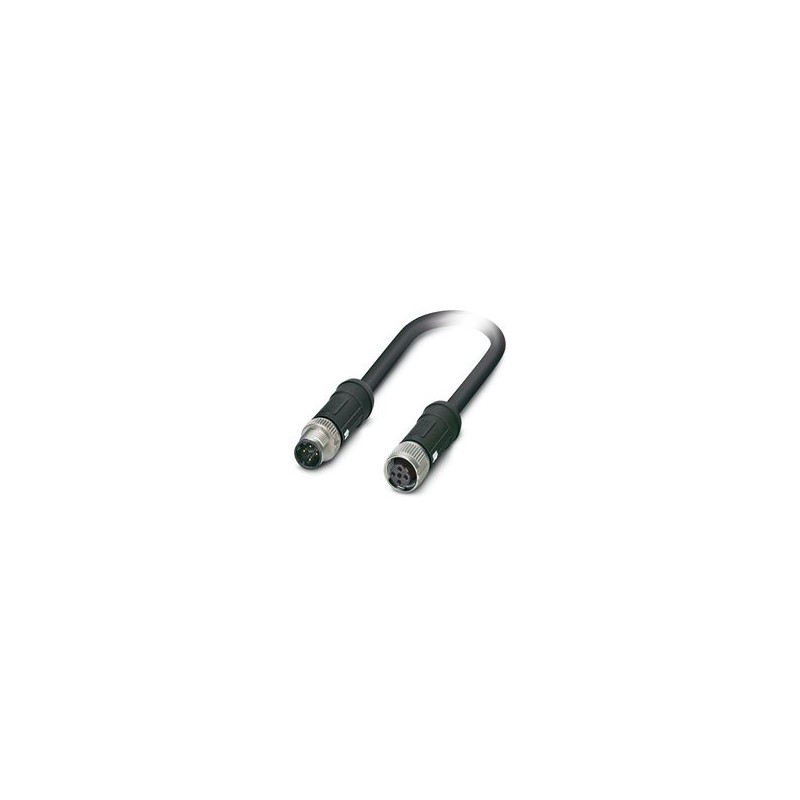

NBC-MSD/7,0-936/FSD SCO RAIL 1493026 PHOENIX CONTACT Cavo di rete, PROFINET CAT5 (100 MBit/s), Ethernet CAT5..
NBC-MSD/7,0-936/FSD SCO RAIL
1493026
PHOENIX_CONTACT
20
Cavo di rete, PROFINET CAT5 (100 MBit/s), Ethernet CAT5 (100 MBit/s), 4 poli, schermato, connettore M12 SPEEDCON dritto, codifica: D / IP65, a M12 SPEEDCON femmina dritta, codifica: D / IP65, lunghezza del cavo: 7 m, per applicazioni ferroviarie
Cavo di rete, PROFINET CAT5 (100 MBit/s), Ethernet CAT5 (100 MBit/s), a 4 poli, senza alogeni PE-X, nero RAL 9005, schermato, connettore diritto M12, codifica: D SPEEDCON / IP65, a Femmina diritta M12, codifica: D SPEEDCON / IP65, lunghezza cavo: 7 m, per applicazioni ferroviarie
Cavo di rete, PROFINET CAT5 (100 MBit/s), Ethernet CAT5 (100 MBit/s), 4-poli, PE-X senza alogenati, nero RAL 9005, schermata, Maschio diritto M12 SPEEDCON, codifica: D / IP65, su Connettore femmina diritto M12 SPEEDCON, codifica: D / IP65, lunghezza cavo: 7 m, Per le applicazioni ferroviarie
Cavi, sensore e attuatori
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Più venduti
▲Dettagli
▲| Tipo di prodotto | Cavo dati confezionato |
| Tipo sensore | PROFINET |
| N. poli | 4 |
| Applicazione | Applicazioni ferroviarie |
| Numero uscite cavi | 1 |
| Schermato | sì |
| Codifica | D |
| Caratteristiche di isolamento | |
| Categoria di sovratensione | II |
| Grado d'inquinamento | 3 |
| Sistema bus | PROFINET |
| Ethernet | |
| Tipo di segnale/categoria | PROFINET CAT5 (IEC 11801), 100 MBit/s |
| Ethernet CAT5 (IEC 11801), 100 MBit/s |
| Segnalazione stato | No |
| Indicazione di stato disponibile | No |
| Tensione nominale UN | 48 V AC |
| 60 V DC | |
| Corrente nominale IN | 4 A |
| Mezzo trasmissivo | Rame |
| Caratteristiche di trasmissione (categoria) | CAT5 (IEC 11801:2002) |
| Impedenza caratteristica | 100 Ω |
| Resistenza del conduttore max. | 54,4 Ω/km |
| Classe di combustibilità a norma UL 94 | V0 |
| Guaina esterna, materiale | PE-X |
| Materiale conduttore | Filo Cu argentato |
| Connessione 1 | |
| Tipo | Maschio diritto M12 SPEEDCON / IP65 |
| N. poli | 4 |
| Tipo di bloccaggio | SPEEDCON |
| Tipo di codifica | D (Dati) |
| Schermato | sì |
| Colore impugnature | nero |
| Materiale | CuSn (Contatto) |
| Ni/Au (Superficie contatti) | |
| PA 6.6 (Portacontatti) | |
| PA 6.6 (Impugnatura) | |
| Pressogetto di zinco, nichelato (Collegamento a vite) | |
| Norme/Disposizioni | PA 6.6: Protezione antincendio nei veicoli su rotaia - set di requisiti R22, R23 e R24 a norma DIN EN 45545-2 (Livello di pericolo HL1 - HL3) |
| Cicli di manovra | ≥ 100 |
| Resistività di massa | ≤ 5 mΩ |
| Resistenza di isolamento | ≥ 100 MΩ |
| Coppia di serraggio | 0,4 Nm |
| Grado di protezione | IP65 |
| Temperatura ambiente (esercizio) | -40 °C ... 85 °C |
| Connessione 2 | |
| Tipo | Connettore femmina diritto M12 SPEEDCON / IP65 |
| N. poli | 4 |
| Tipo di bloccaggio | SPEEDCON |
| Tipo di codifica | D (Dati) |
| Schermato | sì |
| Colore impugnature | nero |
| Materiale | CuSn (Contatto) |
| Ni/Au (Superficie contatti) | |
| PA 6.6 (Portacontatti) | |
| PA 6.6 (Impugnatura) | |
| Pressogetto di zinco, nichelato (Collegamento a vite) | |
| Connessione a vite in metallo (Guarnizione) | |
| Norme/Disposizioni | PA 6.6: Protezione antincendio nei veicoli su rotaia - set di requisiti R22, R23 e R24 a norma DIN EN 45545-2 (Livello di pericolo HL1 - HL3) |
| Cicli di manovra | ≥ 100 |
| Resistività di massa | ≤ 5 mΩ |
| Resistenza di isolamento | ≥ 100 MΩ |
| Coppia di serraggio | 0,4 Nm |
| Grado di protezione | IP65 |
| Temperatura ambiente (esercizio) | -40 °C ... 85 °C |
| Lunghezza cavo | 7 m |
| PROFINET RADOX®applicazione ferroviaria CAT5 potenziata [936] | |
| Disegno quotato |  |
| Schermato | sì |
| Peso della linea | 81 g/m |
| Tipo di cavo | PROFINET RADOX®applicazione ferroviaria CAT5 potenziata |
| Tipo cavo (sigla) | 936 |
| Tipo di segnale/categoria | PROFINET CAT5 (IEC 11801), 100 MBit/s |
| Struttura dei cavi | 1x4xAWG22/7, SF/TQ |
| Diametro esterno conduttore | 7,25 mm ±0,3 mm |
| Guaina esterna, materiale | PE-X |
| Guaina esterna, colore | nero RAL 9005 |
| Guaina esterna spessore parete | ≥ 0,8 mm |
| Materiale conduttore | Filo Cu argentato |
| Struttura conduttore segnale linea | 7x 0,25 mm |
| Linea segnale AWG | 22 |
| Sezione del conduttore | 4x 0,34 mm² |
| Materiale isolamento fili | PE-X |
| Diametro filo con guaina isolante | 1,95 mm |
| Conduttore singolo, colore | bianco-blu, arancione-giallo |
| Cordatura intera | Stella quadrupla |
| Schermatura | Pellicola di alluminio rivestita in plastica, treccia di fili in rame stagnati |
| Copertura schermata ottica | 100 % |
| Tensione nominale cavo | 300 V AC |
| Tensione di prova cavo | 2000 V AC (50 Hz, 5 minuti) |
| Resistenza linea | ≤ 54,4 Ω/km |
| Resistenza accoppiamento | 200,00 mΩ/m (f ≤ 30 MHz) |
| Impedenza caratteristica | 100 Ω ±5 Ω (f = 100 MHz) |
| Capacità | ≤ 65 pF (filo-filo ) |
| ≤ 100 pF (filo-schermatura) | |
| Velocità del segnale | 66 c |
| Raggio di piegatura minima, fisso | 6 x D |
| Raggio di piegatura minima, flessibile | 10 x D |
| Damping | 2 dB (con 1 MHz) |
| 4 dB (con 4 MHz) | |
| 6,5 dB (con 10 MHz) | |
| 10,5 dB (con 31,5 MHz) | |
| 14 dB (con 62,5 MHz) | |
| 18 dB (con 100 MHz) | |
| Attenuazione di telediafonia (FEXT) | 80 dB (con 1 MHz) |
| 70 dB (con 4 MHz) | |
| 65 dB (con 10 MHz) | |
| 58 dB (con 31,5 MHz) | |
| 59 dB (con 62,5 MHz) | |
| 67 dB (con 100 MHz) | |
| Attenuazione paradiafonica (NEXT) | 80 dB (con 1 MHz) |
| 76 dB (con 4 MHz) | |
| 67 dB (con 10 MHz) | |
| 60 dB (con 31,5 MHz) | |
| 56 dB (con 62,5 MHz) | |
| 53 dB (con 100 MHz) | |
| Attenuazione di ritorno (RL) | 35 dB (con 4 MHz) |
| 35 dB (con 10 MHz) | |
| 35 dB (con 31,5 MHz) | |
| 33 dB (con 62,5 MHz) | |
| 33 dB (con 100 MHz) | |
| Attenuazione schermatura | 40 dB (30 MHz ≤ f ≤ 100 MHz) |
| Protezione antincendio nei veicoli su rotaia | BS 6853 (Categoria Ia, Ib, II) |
| GM/RT 2130 (Categoria Ia, Ib, II) | |
| EN 45545 (Livello di pericolo HL1 - HL3) | |
| DIN 5510 (Grado di protezione antincendio 1, 2, 3, 4) | |
| NF F16-101 (Categoria A1, A2, B) | |
| NF F16-101 (Classe C / F0) | |
| NFPA 130 | |
| UNI CEI 11170 (Livello di pericolo LR1 - LR4) | |
| Assenza di alogeni | secondo EN 50267-2-1 |
| Resistenza all'olio | secondo IRM 902, 72 h a 100 °C |
| A tenuta di gas combusto | BS 6853 D.8.7 |
| EN 61034-2 | |
| UL 1685, 12 (FT4) | |
| Tossicità gas infiammabili | BS 6853 B.1 |
| EN 50305, 9.2 | |
| Corrosività gas infiammabili | EN 50267-2-2 |
| Resistenza alla fiamma | EN 60332-1-2 |
| EN 50266 | |
| EN 60332-3-25 | |
| NF C32-070, 2.1 | |
| NF C32-070, 2.2 | |
| UL 1685, 12 (FT4) | |
| A norma ISO 6722-1 5.22 (UN ECE R 118.01) | |
| Altra resistenza | resistente contro combustibili secondo IRM 903, 168 h a 70 °C |
| Temperatura ambiente (esercizio) | -40 °C ... 90 °C (Cavi, posa mobile) |
| -50 °C ... 90 °C (cavi, posa fissa) | |
| Cavo in fibra ottica | |
| Mezzo trasmissivo | Rame |
| Condizioni ambientali | |
| Grado di protezione | IP65 |
| Temperatura ambiente (esercizio) | -40 °C ... 85 °C (connettore / connecttore femmina) |
| Resistenza all'olio | secondo IRM 902, 72 h a 100 °C |
| Resistenza alla fiamma | EN 60332-1-2 |
| EN 50266 | |
| EN 60332-3-25 | |
| NF C32-070, 2.1 | |
| Resistenza all'olio | secondo IRM 902, 72 h a 100 °C |
| A tenuta di gas combusto | BS 6853 D.8.7 |
| EN 61034-2 | |
| Altra resistenza | resistente contro combustibili secondo IRM 903, 168 h a 70 °C |
| M12 | |
| Definizione norma | Connettore M12 |
| Norme/disposizioni | IEC 61076-2-101 |
| Definizione norma | Urti, vibrazioni |
| Norme/disposizioni | EN 50155 |
| Caratteristica | Valore |
|---|---|
| numero di poli (EF001391) | 4 |
| tipo di collegamento elettrico, lato esterno (EF005525) | M12 |
| tipo di contatto a innesto, lato campo (EF006269) | femmina (presa) |
| posizionamento dell'ingresso cavi, lato esterno (EF005928) | diritto |
| tipo di collegamento elettrico, lato scatola (EF005524) | M12 |
| tipo di contatto a innesto, lato scatola (EF008386) | maschio (connettore) |
| disposizione dell'ingresso cavi, lato scatola (EF005927) | diritto |
| lunghezza del cavo (EF000536) | 7 m |
| materiale della guaina del cavo (EF004136) | altro |
| senza alogeni (EF000025) | No |
| colore della guaina del cavo (EF008249) | altro |
| con indicatore a LED (EF005950) | No |
| schermato (EF000881) | Sì |
| reticolato (EF004115) | No |
| materiale del corpo base del contatto (EF008248) | altro |
| corrente nominale In (EF008250) | 4 A |
| tensione nominale (EF000228) | 48 V |
| grado di protezione (IP) (EF005474) | IP65 |
