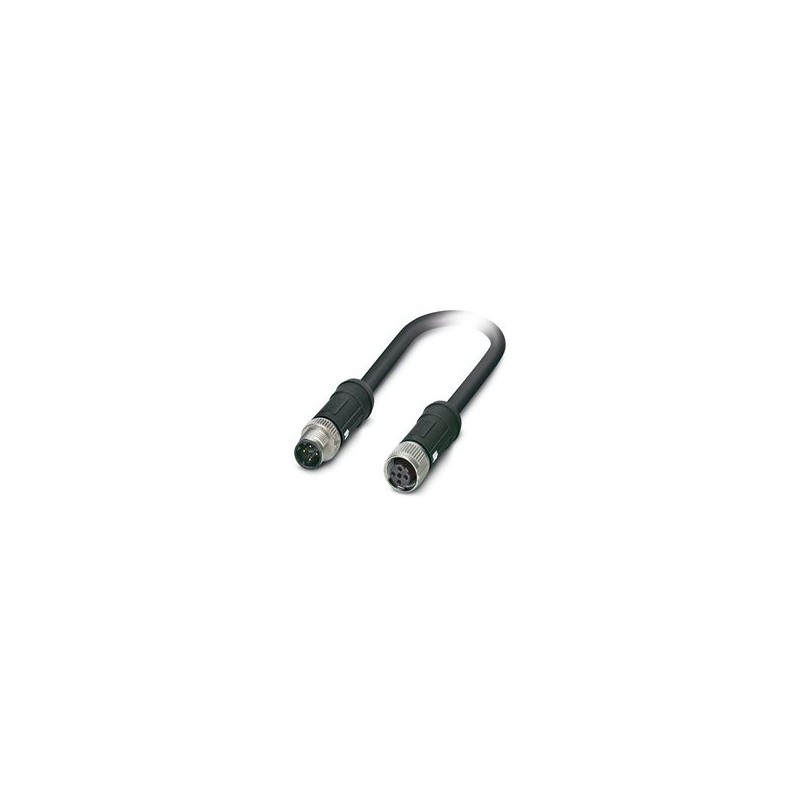

NBC-MSD/7,0-936/FSD SCO RAIL 1493026 PHOENIX CONTACT Netzwerkkabel, PROFINET CAT5 (100 MBit/s), Ethernet CAT.. Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

NBC-MSD/7,0-936/FSD SCO RAIL 1493026 PHOENIX CONTACT Netzwerkkabel, PROFINET CAT5 (100 MBit/s), Ethernet CAT..

NBC-MSD/7,0-936/FSD SCO RAIL

1493026

PHOENIX_CONTACT

20

Netzwerkkabel, PROFINET CAT5 (100 MBit/s), Ethernet CAT5 (100 MBit/s), 4-polig, abgeschirmt, M12 SPEEDCON gerader Stecker, Kodierung: D / IP65, zu M12 SPEEDCON gerade weiblich, Kodierung: D / IP65, Kabellänge: 7 m, Für Eisenbahnanwendungen

Netzwerkkabel, PROFINET CAT5 (100 MBit/s), Ethernet CAT5 (100 MBit/s), 4-polig, halogenfrei PE-X, schwarz RAL 9005, geschirmt, gerader M12-Stecker, Kodierung: D SPEEDCON / IP65, eine gerade Buchse M12, Kodierung: D SPEEDCON / IP65, Kabellänge: 7 m, Für Bahnanwendungen

Netzwerkkabel, PROFINET CAT5 (100 MBit/s), Ethernet CAT5 (100 MBit/s), 4-polig, PE-X halogenfrei, schwarz RAL 9005, geschirmt, Stecker gerade M12 SPEEDCON, Kodierung: D / IP65, auf Buchse gerade M12 SPEEDCON, Kodierung: D / IP65, Kabellänge: 7 m, für Bahnanwendungen

Mehr Infos


Sensorkabel und Aktoren

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT

* Dieser Artikel ist möglicherweise veraltet. Wenn Sie interessiert sind, fordern Sie uns ein Angebot und wir teilen Ihnen mit, ob Einheiten verfügbar sind. Sollten keine weiteren vorhanden sein, sucht einer unserer Techniker nach einer lieferbaren Alternative mit ähnlichen Eigenschaften.

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


Technische Daten
Artikeleigenschaften
ProdukttypDatenkabel konfektioniert
SensorartPROFINET
Polzahl4
AnwendungBahnanwendungen
Anzahl der Kabelabgänge1
Geschirmtja
KodierungD
Isolationseigenschaften
ÜberspannungskategorieII
Verschmutzungsgrad3
Schnittstellen
BussystemPROFINET
Ethernet
Signalart/KategoriePROFINET CAT5 (IEC 11801), 100 MBit/s
Ethernet CAT5 (IEC 11801), 100 MBit/s
Signalisierung
StatusanzeigeNein
Statusanzeige vorhandenNein
Elektrische Eigenschaften
Nennspannung UN48 V AC
60 V DC
Nennstrom IN4 A
ÜbertragungsmediumKupfer
Übertragungseigenschaften (Kategorie)CAT5 (IEC 11801:2002)
Wellenwiderstand100 Ω
Leiterwiderstand max.54,4 Ω/km
Materialangaben
Brennbarkeitsklasse nach UL 94V0
Außenmantel, MaterialPE-X
Material Leiterversilberte Cu-Litze
Steckverbinder
Anschluss 1
BauformStecker gerade M12 SPEEDCON / IP65
Polzahl4
VerriegelungsartSPEEDCON
KodierungsartD (Daten)
Geschirmtja
Farbe Griffkörperschwarz
MaterialCuSn (Kontakt)
Ni/Au (Kontaktoberfläche)
PA 6.6 (Kontaktträger)
PA 6.6 (Griffkörper)
Zinkdruckguss, vernickelt (Verschraubung)
Normen/BestimmungenPA 6.6: Brandschutz in Schienenfahrzeugen - Anforderungssätze R22, R23 und R24 nach DIN EN 45545-2 (Gefahrenniveau HL1 - HL3)
Steckzyklen≥ 100
Durchgangswiderstand≤ 5 mΩ
Isolationswiderstand≥ 100 MΩ
Anzugsdrehmoment0,4 Nm
SchutzartIP65
Umgebungstemperatur (Betrieb)-40 °C ... 85 °C
Anschluss 2
BauformBuchse gerade M12 SPEEDCON / IP65
Polzahl4
VerriegelungsartSPEEDCON
KodierungsartD (Daten)
Geschirmtja
Farbe Griffkörperschwarz
MaterialCuSn (Kontakt)
Ni/Au (Kontaktoberfläche)
PA 6.6 (Kontaktträger)
PA 6.6 (Griffkörper)
Zinkdruckguss, vernickelt (Verschraubung)
NBR (Dichtung)
Normen/BestimmungenPA 6.6: Brandschutz in Schienenfahrzeugen - Anforderungssätze R22, R23 und R24 nach DIN EN 45545-2 (Gefahrenniveau HL1 - HL3)
Steckzyklen≥ 100
Durchgangswiderstand≤ 5 mΩ
Isolationswiderstand≥ 100 MΩ
Anzugsdrehmoment0,4 Nm
SchutzartIP65
Umgebungstemperatur (Betrieb)-40 °C ... 85 °C
Kabel / Leitung
Leitungslänge7 m
PROFINET RADOX®Bahnanwendung CAT5 verstärkt [936]
Geschirmtja
Leitungsgewicht81 g/m
LeitungstypPROFINET RADOX®Bahnanwendung CAT5 verstärkt
Kabeltyp (Kurzzeichen)936
Signalart/KategoriePROFINET CAT5 (IEC 11801), 100 MBit/s
Leitungsaufbau1x4xAWG22/7, SF/TQ
Leitungsaußendurchmesser7,25 mm ±0,3 mm
Außenmantel, MaterialPE-X
Außenmantel, Farbeschwarz RAL 9005
Wandstärke Außenmantel≥ 0,8 mm
Material Leiterversilberte Cu-Litze
Leiteraufbau Signalleitung7x 0,25 mm
AWG Signalleitung22
Leitungsquerschnitt4x 0,34 mm²
Material AderisolationPE-X
Aderdurchmesser inklusive Isolierung1,95 mm
Einzelader, Farbeweiß-blau, orange-gelb
GesamtverseilungSternvierer
SchirmungKunststoffkaschierte Alufolie, Geflecht aus verzinnten Kupferdrähten
Optische Schirmbedeckung100 %
Nennspannung Leitung300 V AC
Prüfspannung Leitung2000 V AC (50 Hz, 5 Minuten)
Leitungs-Widerstand≤ 54,4 Ω/km
Kopplungswiderstand200,00 mΩ/m (f ≤ 30 MHz)
Wellenwiderstand100 Ω ±5 Ω (f = 100 MHz)
Betriebskapazität≤ 65 pF (Ader-Ader)
≤ 100 pF (Ader-Schirm)
Signalgeschwindigkeit66 c
Mindestbiegeradius, fest verlegt6 x D
Mindestbiegeradius, flexibel verlegt10 x D
Dämpfung2 dB (bei 1 MHz)
4 dB (bei 4 MHz)
6,5 dB (bei 10 MHz)
10,5 dB (bei 31,5 MHz)
14 dB (bei 62,5 MHz)
18 dB (bei 100 MHz)
Fernnebensprechdämpfung (FEXT)80 dB (bei 1 MHz)
70 dB (bei 4 MHz)
65 dB (bei 10 MHz)
58 dB (bei 31,5 MHz)
59 dB (bei 62,5 MHz)
67 dB (bei 100 MHz)
Nahnebensprechdämpfung (NEXT)80 dB (bei 1 MHz)
76 dB (bei 4 MHz)
67 dB (bei 10 MHz)
60 dB (bei 31,5 MHz)
56 dB (bei 62,5 MHz)
53 dB (bei 100 MHz)
Rückflussdämpfung (RL)35 dB (bei 4 MHz)
35 dB (bei 10 MHz)
35 dB (bei 31,5 MHz)
33 dB (bei 62,5 MHz)
33 dB (bei 100 MHz)
Schirmdämpfung40 dB (30 MHz ≤ f ≤ 100 MHz)
Brandschutz in SchienenfahrzeugenBS 6853 (Kategorie Ia, Ib, II)
GM/RT 2130 (Kategorie Ia, Ib, II)
EN 45545 (Gefahrenniveau HL1 - HL3)
DIN 5510 (Brandschutzstufe 1, 2, 3, 4)
NF F16-101 (Kategorie A1, A2, B)
NF F16-101 (Klasse C / F0)
NFPA 130
UNI CEI 11170 (Gefahrenniveau LR1 - LR4)
Halogenfreiheitnach EN 50267-2-1
Ölbeständigkeitnach IRM 902, 72 h bei 100 °C
RauchgasdichteBS 6853 D.8.7
EN 61034-2
UL 1685, 12 (FT4)
BrandgastoxizitätBS 6853 B.1
EN 50305, 9.2
BrandgaskorrosivitätEN 50267-2-2
FlammwidrigkeitEN 60332-1-2
EN 50266
EN 60332-3-25
NF C32-070, 2.1
NF C32-070, 2.2
UL 1685, 12 (FT4)
nach ISO 6722-1 5.22 (UN ECE-R 118.01)
Sonstige Beständigkeitbeständig gegen Kraftstoffe nach IRM 903, 168 h bei 70 °C
Umgebungstemperatur (Betrieb)-40 °C ... 90 °C (Kabel, bewegliche Verlegung)
-50 °C ... 90 °C (Kabel, feste Verlegung)
LWL-Leitung
ÜbertragungsmediumKupfer
Umwelt- und Lebensdauerbedingungen
Umgebungsbedingungen
SchutzartIP65
Umgebungstemperatur (Betrieb)-40 °C ... 85 °C (Stecker/Buchse)
Ölbeständigkeitnach IRM 902, 72 h bei 100 °C
Normen und Bestimmungen
FlammwidrigkeitEN 60332-1-2
EN 50266
EN 60332-3-25
NF C32-070, 2.1
Ölbeständigkeitnach IRM 902, 72 h bei 100 °C
RauchgasdichteBS 6853 D.8.7
EN 61034-2
Sonstige Beständigkeitbeständig gegen Kraftstoffe nach IRM 903, 168 h bei 70 °C
M12
NormbezeichnungM12-Steckverbinder
Normen/BestimmungenIEC 61076-2-101
NormbezeichnungSchock, Vibration
Normen/BestimmungenEN 50155

ETIM for 1493026 Sensoren (EC001855)
Merkmal Wert
Polzahl (EF001391) 4
Ausführung elektrischer Anschluss, feldseitig (EF005525) M12
Art des Steckkontaktes, feldseitig (EF006269) Female (Buchse)
Anordnung der Kabelzuführung, feldseitig (EF005928) gerade
Ausführung elektrischer Anschluss, gehäuseseitig (EF005524) M12
Art des Steckkontaktes, gehäuseseitig (EF008386) Male (Stecker)
Anordnung der Kabelzuführung, gehäuseseitig (EF005927) gerade
Kabellänge (EF000536) 7 m
Werkstoff des Kabelmantels (EF004136) sonstige
Halogenfrei (EF000025) Nein
Farbe des Kabelmantels (EF008249) sonstige
Mit LED-Anzeige (EF005950) Nein
Geschirmt (EF000881) Ja
Strahlenvernetzt (EF004115) Nein
Werkstoff des Kontaktgrundkörpers (EF008248) sonstige
Bemessungsstrom In (EF008250) 4 A
Bemessungsspannung (EF000228) 48 V
Schutzart (IP) (EF005474) IP65
