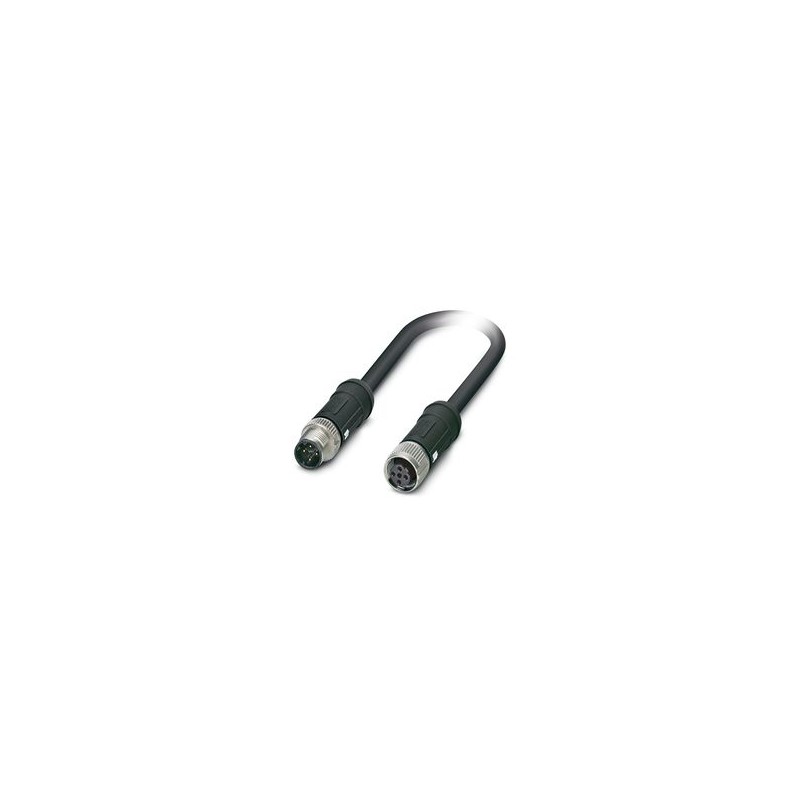

NBC-MSD/7,0-936/FSD SCO RAIL 1493026 PHOENIX CONTACT Сетевой кабель, PROFINET CAT5 (100 Мбит/с), Ethernet CA.. Увеличить
Изображения носят исключительно иллюстративный. Пожалуйста, ознакомьтесь с техническим паспортом.

NBC-MSD/7,0-936/FSD SCO RAIL 1493026 PHOENIX CONTACT Сетевой кабель, PROFINET CAT5 (100 Мбит/с), Ethernet CA..

NBC-MSD/7,0-936/FSD SCO RAIL

1493026

PHOENIX_CONTACT

20

Сетевой кабель, PROFINET CAT5 (100 Мбит/с), Ethernet CAT5 (100 Мбит/с), 4-полюсный, экранированный, прямой разъём M12 SPEEDCON, кодировка: D / IP65, на M12 SPEEDCON прямая женщина, кодировка: D / IP65, длина кабеля: 7 м, для железнодорожных приложений

Сетевой кабель, PROFINET CAT5 (100 Мбит/с), Ethernet CAT5 (100 Мбит/с), 4-полюсный, безгалогенный PE-X, черный RAL 9005, экранированный, прямой разъем M12, кодировка: D SPEEDCON / IP65, a Прямая гнездо M12, кодировка: D SPEEDCON / IP65, длина кабеля: 7 м, Для железнодорожного транспорта

Сетевой кабель, PROFINET CAT5 (100 Мбит/с), Ethernet CAT5 (100 Мбит/с), 4-контактный, PE-X, не содержит галогенов, черный RAL 9005, экранированный, вилка прямая M12 SPEEDCON, кодировка: D / IP65, на розетку прямая M12 SPEEDCON, кодировка: D / IP65, длина кабеля: 7 м, Для железнодорожного транспорта

Подробнее


Кабели и приводы датчиков

Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами PHOENIX_CONTACT

* Эта статья может устареть. Если вы заинтересованы, Пожалуйста, запросите для нас, чтобы проверить, и мы сообщим вам, есть ли в наличии какие-либо единицы. Если их больше нет, один из наших технических специалистов будет искать альтернативу с аналогичными характеристиками.

Если наша цена не самая лучшая, попросите нас о цене бюджетный запрос

Best sellers

▲

Описание

▲


Технические данные
Свойства продукта
Тип продуктаКабель передачи данных в сборе
Тип датчикаПРОФИНЕТ
Количество позиций4
приложениеЖелезнодорожное применение
Лол кабельных выводов1
Экранированныйда
Кодированиере
Характеристики изоляции
Категория перегружатьсяII
Степень загрязнения3
Интерфейсы
Система шинПРОФИНЕТ
Эфирнет
Тип/категория сигналаPROFINET CAT5 (IEC 11801), 100 Мбит/с
Ethernet CAT5 (IEC 11801), 100 Мбит/с
Сигнализация
Индикация состоянияНет
Дисплей состояния присутствуетНет
Электрические свойства
Номинальное напряжение Uн48 В переменного тока
60 В постоянного тока
Номинальный ток Iн4 A
Передающая средамедь
Характеристики трансмиссии (категория)CAT5 (IEC 11801:2002)
Волновой импеданс100 Ω
Максимальное сопротивление проводника54.4 Ω/км
Технические характеристики материалов
Класс горючести согласно UL 94V0
Наружная оболочка, материалПЭ-Х
Материал проводникапосеребренные медно-литковые провода
соединитель
Подключение 1
типШтекер прямой M12 SPEEDCON / IP65
Количество позиций4
Тип блокировкиСПИДКОН
Тип кодировкиD (Данные)
Экранированныйда
Цвет ручкичёрный
материалCuSn (Контакт)
Ni/Au (контактная поверхность)
PA 6.6 (Контактные носители)
PA 6.6 (Рукоятка)
Цинковое литье под давлением, никелированное (винтовое соединение)
Стандарты/нормативные актыPA 6.6: Противопожарная защита рельсовых транспортных средств - требования R22, R23 и R24 согласно DIN EN 45545-2 (уровень риска HL1 - HL3)
Циклы ввода/вывода≥ 100
Контактное сопротивление≤ 5 мОм
Сопротивление изоляции≥ 100 МОм
Момент затяжки0.4 Нм
Степень защитыIP65
Температура окружающей среды (эксплуатация)-40 °С ... 85 °С
Подключение 2
типРозетка прямая M12 SPEEDCON / IP65
Количество позиций4
Тип блокировкиСПИДКОН
Тип кодировкиD (Данные)
Экранированныйда
Цвет ручкичёрный
материалCuSn (Контакт)
Ni/Au (контактная поверхность)
PA 6.6 (Контактные носители)
PA 6.6 (Рукоятка)
Цинковое литье под давлением, никелированное (винтовое соединение)
NBR (уплотнение)
Стандарты/нормативные актыPA 6.6: Противопожарная защита рельсовых транспортных средств - требования R22, R23 и R24 согласно DIN EN 45545-2 (уровень риска HL1 - HL3)
Циклы ввода/вывода≥ 100
Контактное сопротивление≤ 5 мОм
Сопротивление изоляции≥ 100 МОм
Момент затяжки0.4 Нм
Степень защитыIP65
Температура окружающей среды (эксплуатация)-40 °С ... 85 °С
Кабель/линия
Длина кабеля7 м
PROFINET RADOX®Железнодорожное применение CAT5 усиленное [936]
Размерный рисунокbzerfvnpms.jpg
Экранированныйда
Вес кабеля81 г/м
Тип кабеляPROFINET RADOX®Железнодорожное применение CAT5 усиленное
Тип кабеля (аббревиатура)936
Тип/категория сигналаPROFINET CAT5 (IEC 11801), 100 Мбит/с
Структура кабеля1x4xAWG22/7, SF/TQ
Наружный диаметр кабеля7,25 мм ±0,3 мм
Наружная оболочка, материалПЭ-Х
Внешняя оболочка, цветчерный RAL 9005
Толщина, наружная оболочка≥ 0,8 мм
Материал проводникапосеребренные медно-литковые провода
Структура проводника сигнальной линии7x 0,25 мм
Сигнальная линия AWG22
Сечение проводника4x 0,34 мм²
Материал изоляции проводаПЭ-Х
Диаметр провода с изоляцией1,95 мм
Однопроволочный, цветнойбело-синий, оранжево-желтый
Общая изюминкаЗвездный квадроцикл
ЭкранированиеАлюминиевая фольга с пластиковым покрытием, луженая медная оплетка
Оптический экран100 %
Номинальное напряжение, кабель300 В переменного тока
Испытательное напряжение, кабель2000 В переменного тока (50 Гц, 5 минут)
Сопротивление кабеля≤ 54.4 Ω/км
Сопротивление сцепления200,00 мОм/м (f ≤ 30 МГц)
Волновой импеданс100 Ω ±5 Ω (f = 100 МГц)
Рабочая емкость≤ 65 пФ (линейный)
≤ 100 пФ (линейный экран)
Скорость сигнала66 с
Минимальный радиус изгиба, фиксированная установка6 х Г
Минимальный радиус изгиба, гибкая установка10 х Г
Амортизация2 дБ (с частотой 1 МГц)
4 дБ (при 4 МГц)
6.5 дБ (на 10 МГц)
10,5 дБ (при 31,5 МГц)
14 дБ (при 62,5 МГц)
18 дБ (на 100 МГц)
Дистанционное затухание перекрестных помех (FEXT)80 дБ (с частотой 1 МГц)
70 дБ (при 4 МГц)
65 дБ (на частоте 10 МГц)
58 дБ (при 31,5 МГц)
59 дБ (при 62,5 МГц)
67 дБ (на 100 МГц)
Затухание перекрестных помех на ближнем конце (NEXT)80 дБ (с частотой 1 МГц)
76 дБ (при 4 МГц)
67 дБ (на частоте 10 МГц)
60 дБ (при 31,5 МГц)
56 дБ (при 62,5 МГц)
53 дБ (на 100 МГц)
Обратное затухание (RL)35 дБ (при 4 МГц)
35 дБ (на частоте 10 МГц)
35 дБ (при 31,5 МГц)
33 дБ (при 62,5 МГц)
33 дБ (при 100 МГц)
Затухание экрана40 дБ (30 МГц ≤ f ≤ 100 МГц)
Противопожарная защита рельсовых транспортных средствBS 6853 (Категория Ia, Ib, II)
GM/RT 2130 (Категория Ia, Ib, II)
EN 45545 (Уровень риска HL1 - HL3)
DIN 5510 (уровень огнестойкости 1, 2, 3, 4)
NF F16-101 (категория А1, А2, Б)
NF F16-101 (класс C/F0)
НФПА 130
UNI CEI 11170 (Уровень риска LR1 - LR4)
Без галогеновв соответствии с EN 50267-2-1
Стойкость к маслусогласно IRM 902, 72 ч при 100 °C
Концентрация паровБС 6853 Д.8.7
EN 61034-2
UL 1685, 12 (FT4)
Токсичность дымовых газовБС 6853 В.1
EN 50305, 9.2
Коррозионная активность дымаEN 50267-2-2
ОгнестойкостьEN 60332-1-2
EN 50266
EN 60332-3-25
НФ К32-070, 2.1
НФ К32-070, 2.2
UL 1685, 12 (FT4)
в соответствии с ISO 6722-1 5.22 (UN ECE-R 118.01)
Другие виды сопротивленияСтойкость к топливу согласно IRM 903, 168 ч при 70 °C
Температура окружающей среды (эксплуатация)-40 °С ... 90 °C (кабель, гибкая установка)
-50 °С ... 90 °C (кабель, стационарная установка)
Оптоволоконный кабель
Передающая средамедь
Условия окружающей среды и реальной жизни
Окружающие условия
Степень защитыIP65
Температура окружающей среды (эксплуатация)-40 °С ... 85 °C (вилка / розетка)
Стойкость к маслусогласно IRM 902, 72 ч при 100 °C
Стандарты и регламенты
ОгнестойкостьEN 60332-1-2
EN 50266
EN 60332-3-25
НФ К32-070, 2.1
Стойкость к маслусогласно IRM 902, 72 ч при 100 °C
Концентрация паровБС 6853 Д.8.7
EN 61034-2
Другие виды сопротивленияСтойкость к топливу согласно IRM 903, 168 ч при 70 °C
M12
Стандартное обозначениеРазъем M12
Стандарты/спецификацииМЭК 61076-2-101
Стандартное обозначениеУдары, вибрация
Стандарты/спецификацииEN 50155

ETIM for 1493026 Sensors (EC001855)
Характеристика Значение
Number of poles (EF001391) 4
Type of electrical connection, field-sided (EF005525) M12
Type of plug-in contact, field sided (EF006269) Female (bus)
Positioning cable feed, field-sided (EF005928) Straight
Type of electrical connection, box-sided (EF005524) M12
Type of plug-in contact, box-sided (EF008386) Male (plug)
Positioning cable feed, box-sided (EF005927) Straight
Cable length (EF000536) 7 m
Material of cable sheath (EF004136) Other
Halogen free (EF000025) No
Colour cable sheath (EF008249) Other
With LED indication (EF005950) No
Screened (EF000881) Yes
Vulcanize (EF004115) No
Material contact body (EF008248) Other
Rated current In (EF008250) 4 A
Rated voltage (EF000228) 48 V
Degree of protection (IP) (EF005474) IP65
