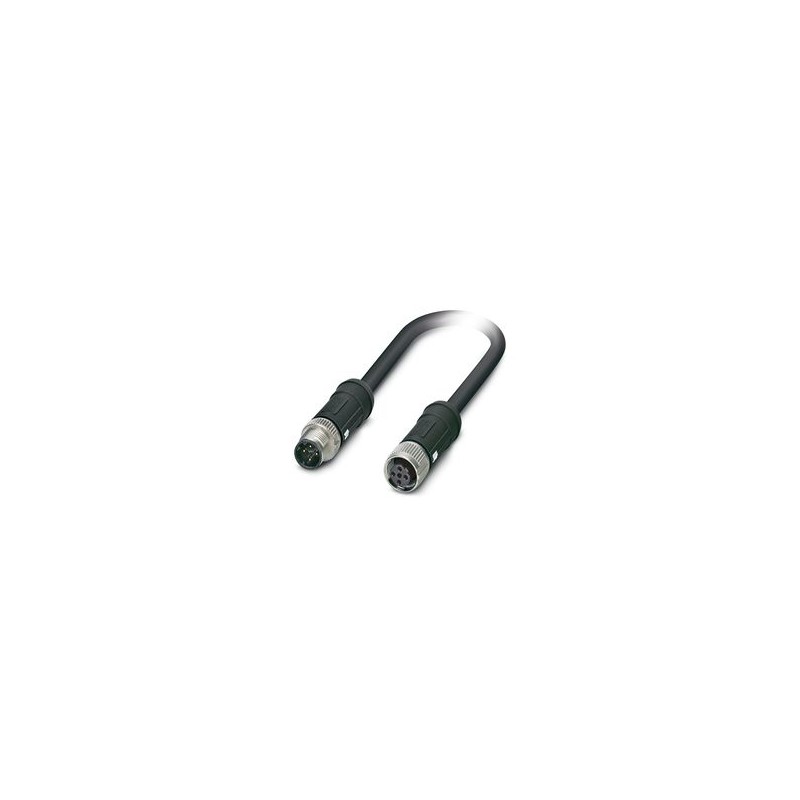

NBC-MSD/7,0-936/FSD SCO RAIL 1493026 PHOENIX CONTACT Cable de red, PROFINET CAT5 (100 MBit/s), Ethernet CAT5..
NBC-MSD/7,0-936/FSD SCO RAIL
1493026
PHOENIX_CONTACT
20
Cable de red, PROFINET CAT5 (100 MBit/s), Ethernet CAT5 (100 MBit/s), 4-polos, apantallado, Conector recta M12 SPEEDCON, codificación: D / IP65, a Hembra recta M12 SPEEDCON, codificación: D / IP65, longitud de cable: 7 m, Para aplicaciones ferroviarias
Cables sensores y actuadores
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más vendidos
▲Más Información
▲Datos técnicos
Propiedades del artículo
| Tipo de producto | Cable de datos confeccionado |
| Tipo de sensor | PROFINET |
| Número de polos | 4 |
| Aplicación | Aplicaciones ferroviarias |
| Número de salidas de cable | 1 |
| Apantallado | sí |
| Codificación | D |
| Propiedades de aislamiento | |
| Categoría de sobretensión | II |
| Grado de polución | 3 |
Interfaces
| Sistema bus | PROFINET |
| Ethernet | |
| Tipo de señal/categoría | PROFINET CAT5 (IEC 11801), 100 MBit/s |
| Ethernet CAT5 (IEC 11801), 100 MBit/s |
Señalización
| Indicación de estado | No |
| Indicación de estado disponible | No |
Propiedades eléctricas
| Tensión nominal UN | 48 V AC |
| 60 V DC | |
| Corriente nominal IN | 4 A |
| Medio de transmisión | Cobre |
| Características de transmisión (categoría) | CAT5 (IEC 11801:2002) |
| Impedancia propia | 100 Ω |
| Resistencia máx. del conductor | 54,4 Ω/km |
Datos del material
| Clase de inflamabilidad según UL 94 | V0 |
| Envoltura exterior, material | PE-X |
| Material Conductor | Hilo trenzado de Cu plateado |
Conectores
| Conexión 1 | |
| Construcción | Conector recta M12 SPEEDCON / IP65 |
| Número de polos | 4 |
| Sistema de bloqueo | SPEEDCON |
| Tipo de codificación | D (Datos) |
| Apantallado | sí |
| Color cuerpo de agarre | negro |
| Material | CuSn (Contacto) |
| Ni/Au (Superficie contactos) | |
| PA 6.6 (Soporte de contactos) | |
| PA 6.6 (Cuerpo de agarre) | |
| Fundición inyectada de cinc, niquelada (Conexión por tornillo) | |
| Normas/especificaciones | PA 6.6: Protección antiincendios en vehículos sobre carriles - Conjuntos de requisitos R22, R23 y R24 según DIN EN 45545-2 (Nivel de peligro HL1 - HL3) |
| Ciclos de enchufe | ≥ 100 |
| Resistencia de contacto | ≤ 5 mΩ |
| Resistencia de aislamiento | ≥ 100 MΩ |
| Par de apriete | 0,4 Nm |
| Índice de protección | IP65 |
| Temperatura ambiente (servicio) | -40 °C ... 85 °C |
| Conexión 2 | |
| Construcción | Hembra recta M12 SPEEDCON / IP65 |
| Número de polos | 4 |
| Sistema de bloqueo | SPEEDCON |
| Tipo de codificación | D (Datos) |
| Apantallado | sí |
| Color cuerpo de agarre | negro |
| Material | CuSn (Contacto) |
| Ni/Au (Superficie contactos) | |
| PA 6.6 (Soporte de contactos) | |
| PA 6.6 (Cuerpo de agarre) | |
| Fundición inyectada de cinc, niquelada (Conexión por tornillo) | |
| NBR (Junta) | |
| Normas/especificaciones | PA 6.6: Protección antiincendios en vehículos sobre carriles - Conjuntos de requisitos R22, R23 y R24 según DIN EN 45545-2 (Nivel de peligro HL1 - HL3) |
| Ciclos de enchufe | ≥ 100 |
| Resistencia de contacto | ≤ 5 mΩ |
| Resistencia de aislamiento | ≥ 100 MΩ |
| Par de apriete | 0,4 Nm |
| Índice de protección | IP65 |
| Temperatura ambiente (servicio) | -40 °C ... 85 °C |
Cable/línea
| Longitud del cable | 7 m |
| Aplicación ferroviaria PROFINET RADOX®CAT5 con refuerzo [936] | |
| Esquema de dimensiones |  |
| Apantallado | sí |
| Peso del cable | 81 g/m |
| Tipo de cable | Aplicación ferroviaria PROFINET RADOX®CAT5 con refuerzo |
| Tipo de cable (abreviatura) | 936 |
| Tipo de señal/categoría | PROFINET CAT5 (IEC 11801), 100 MBit/s |
| Estructura de cable | 1x4xAWG22/7, SF/TQ |
| Diámetro exterior del cable | 7,25 mm ±0,3 mm |
| Envoltura exterior, material | PE-X |
| Envoltura exterior, color | negro RAL 9005 |
| Grosor de pared Envoltura exterior | ≥ 0,8 mm |
| Material Conductor | Hilo trenzado de Cu plateado |
| Construcción del conductor cable de señales | 7x 0,25 mm |
| Línea de señales AWG | 22 |
| Sección de línea | 4x 0,34 mm² |
| Material Aislamiento de conductor | PE-X |
| Diámetro de conductor incl. aislamiento | 1,95 mm |
| Conductor individual, color | blanco-azul, naranja-amarillo |
| Cableado total | Cuadretes en estrella |
| Apantallamiento | Lámina de aluminio revestida de plástico, malla de hilos de cobre estañados |
| Cubierta visual de pantalla | 100 % |
| Tensión nominal Cable | 300 V AC |
| Tensión de prueba Cable | 2000 V AC (50 Hx, 5 minutos) |
| Resistencia de la línea | ≤ 54,4 Ω/km |
| Impedancia de transferencia | 200,00 mΩ/m (f ≤ 30 MHz) |
| Impedancia propia | 100 Ω ±5 Ω (f = 100 MHz) |
| Capacidad de servicio | ≤ 65 pF (conductor-conductor) |
| ≤ 100 pF (conductor-pantalla) | |
| Velocidad de señales | 66 c |
| Radio de curvatura mínimo, colocado de forma fija | 6 x D |
| Radio de curvatura mínimo, colocado de forma flexible | 10 x D |
| Damping | 2 dB (con 1 MHz) |
| 4 dB (a 4 MHz) | |
| 6,5 dB (a 10 MHz) | |
| 10,5 dB (a 31,5 MHz) | |
| 14 dB (a 62,5 MHz) | |
| 18 dB (a 100 MHz) | |
| Atenuación telediafónica (FEXT) | 80 dB (con 1 MHz) |
| 70 dB (a 4 MHz) | |
| 65 dB (a 10 MHz) | |
| 58 dB (a 31,5 MHz) | |
| 59 dB (a 62,5 MHz) | |
| 67 dB (a 100 MHz) | |
| Atenuación paradiafónica (NEXT) | 80 dB (con 1 MHz) |
| 76 dB (a 4 MHz) | |
| 67 dB (a 10 MHz) | |
| 60 dB (a 31,5 MHz) | |
| 56 dB (a 62,5 MHz) | |
| 53 dB (a 100 MHz) | |
| Atenuación de retorno (RL) | 35 dB (a 4 MHz) |
| 35 dB (a 10 MHz) | |
| 35 dB (a 31,5 MHz) | |
| 33 dB (a 62,5 MHz) | |
| 33 dB (a 100 MHz) | |
| Atenuación de pantalla | 40 dB (30 MHz ≤ f ≤ 100 MHz) |
| Protección antiincendios en vehículos sobre carriles | BS 6853 (Categoría Ia, Ib, II) |
| GM/RT 2130 (Categoría Ia, Ib, II) | |
| EN 45545 (Nivel de peligro HL1 - HL3) | |
| DIN 5510 (Nivel protección incendios 1, 2, 3, 4) | |
| NF F16-101 (Categoría A1, A2, B) | |
| NF F16-101 (Clase C / F0) | |
| NFPA 130 | |
| UNI CEI 11170 (Nivel de peligro LR1 - LR4) | |
| Ausencia de halógenos | según EN 50267-2-1 |
| Resistencia al aceite | según IRM 902, 72 h a 100 °C |
| Densidad de gas de combustión | BS 6853 D.8.7 |
| EN 61034-2 | |
| UL 1685, 12 (FT4) | |
| Toxicidad de gases del incendio | BS 6853 B.1 |
| EN 50305, 9.2 | |
| Corrosión de gases del incendio | EN 50267-2-2 |
| Resistencia a las llamas | EN 60332-1-2 |
| EN 50266 | |
| EN 60332-3-25 | |
| NF C32-070, 2.1 | |
| NF C32-070, 2.2 | |
| UL 1685, 12 (FT4) | |
| según ISO 6722-1 5.22 (UN ECE-R 118.01) | |
| Otras resistencias | resistente contra carburantes según IRM 903, 168 h a 70 °C |
| Temperatura ambiente (servicio) | -40 °C ... 90 °C (Cable, disposiCión móvil) |
| -50 °C ... 90 °C (cable, disposición fija) | |
| Cable de fibra óptica | |
| Medio de transmisión | Cobre |
Condiciones medioambientales y de vida útil
| Condiciones ambientales | |
| Índice de protección | IP65 |
| Temperatura ambiente (servicio) | -40 °C ... 85 °C (macho / hembra) |
| Resistencia al aceite | según IRM 902, 72 h a 100 °C |
Normas y especificaciones
| Resistencia a las llamas | EN 60332-1-2 |
| EN 50266 | |
| EN 60332-3-25 | |
| NF C32-070, 2.1 | |
| Resistencia al aceite | según IRM 902, 72 h a 100 °C |
| Densidad de gas de combustión | BS 6853 D.8.7 |
| EN 61034-2 | |
| Otras resistencias | resistente contra carburantes según IRM 903, 168 h a 70 °C |
| M12 | |
| Denominación de norma | Conector enchufable M12 |
| Normas/disposiciones | IEC 61076-2-101 |
| Denominación de norma | Choques, vibraciones |
| Normas/disposiciones | EN 50155 |
| Característica | Valor |
|---|---|
| Número de polos (EF001391) | 4 |
| Ejecución de conexión eléctrica, lado de campo (EF005525) | M12 |
| Tipo de contacto enchufable, lado de campo (EF006269) | Hembra (bus) |
| Disposición de la entrada de cable, lado de campo (EF005928) | Recto |
| Ejecución de conexión eléctrica, lado de carcasa (EF005524) | M12 |
| Tipo de contacto enchufable, lado de la caja (EF008386) | Macho (enchufe) |
| Disposición de la entrada de cable, en el lado de la carcasa (EF005927) | Recto |
| Longitud de cable (EF000536) | 7 m |
| Material de la vaina del cable (EF004136) | Otros |
| Libre de halógenos (EF000025) | No |
| Color de la vaina del cable (EF008249) | Otros |
| Con indicador LED (EF005950) | No |
| Armadura (EF000881) | Sí |
| Irradiado (EF004115) | No |
| Material del cuerpo de contacto (EF008248) | Otros |
| Corriente nominal In (EF008250) | 4 A |
| Tensión nominal (EF000228) | 48 V |
| Grado de protección (IP) (EF005474) | IP65 |
