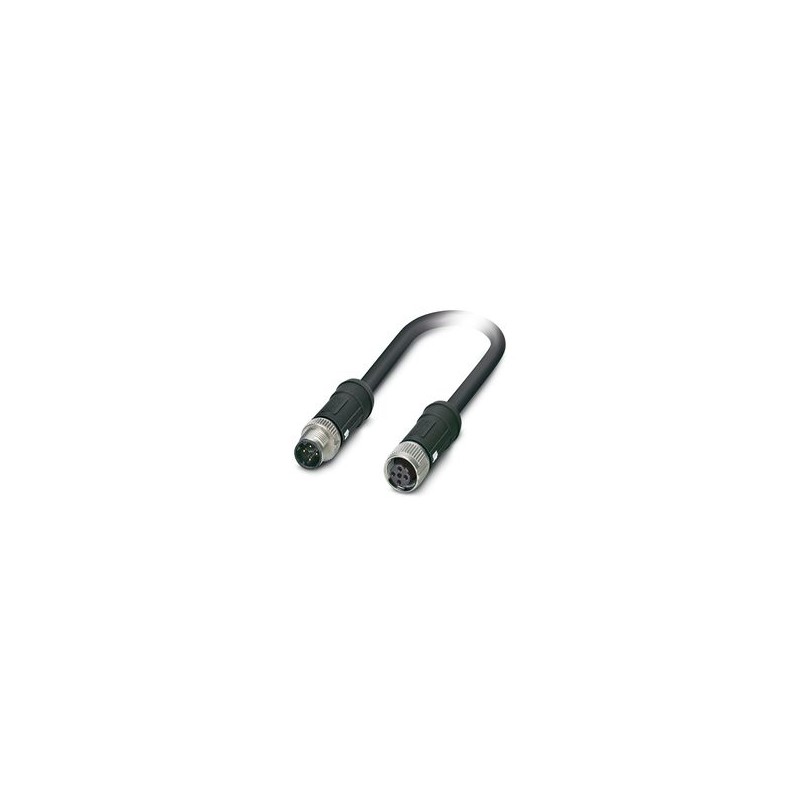

NBC-MSD/7,0-936/FSD SCO RAIL 1493026 PHOENIX CONTACT Câble réseau, PROFINET CAT5 (100 MBit/s), Ethernet CAT5.. Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

NBC-MSD/7,0-936/FSD SCO RAIL 1493026 PHOENIX CONTACT Câble réseau, PROFINET CAT5 (100 MBit/s), Ethernet CAT5..

NBC-MSD/7,0-936/FSD SCO RAIL

1493026

PHOENIX_CONTACT

20

Câble réseau, PROFINET CAT5 (100 MBit/s), Ethernet CAT5 (100 MBit/s), 4 polaires, blindé, connecteur droit M12 SPEEDCON, encodage : D / IP65, à M12 SPEEDCON femelle droite, codage : D / IP65, longueur du câble : 7 m, pour applications ferroviaires

Câble réseau, PROFINET CAT5 (100 MBit/s), Ethernet CAT5 (100 MBit/s), 4 pôles, PE-X sans halogène, noir RAL 9005, blindé, connecteur droit M12, décodage : D SPEEDCON / IP65, a Droite femelle M12, codage : D SPEEDCON / IP65, longueur de câble : 7 m, Pour applications ferroviaires

Câble de réseau, PROFINET CAT5 (100 Mbit/s), Ethernet CAT5 (100 Mbit/s), 4-pôles, PE-X exempt d'halogène, noir RAL 9005, blindé, connecteur mâle droit M12 SPEEDCONNEC, détrompage: D / IP65, sur Connecteur femelle droit M12 SPEEDCONNEC, détrompage: D / IP65, longueur de câble: 7 m, pour application ferroviaires

Plus de détails


Câbles, capteurs et actionneurs

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT

* Cet article est peut-être obsolète. Si vous êtes intéressé, demandez-nous un devis et nous vous dirons s'il y a des unités disponibles. S'il n'y en a plus, un de nos techniciens recherchera une alternative livrable présentant des caractéristiques similaires.

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Les plus vendus

▲

En savoir plus

▲


Caractéristiques techniques
Propriétés du produit
Type de produitCâble de données préconfectionné
Type de capteurPROFINET
Nombre de pôles4
ApplicationApplications ferroviaires
Nombre de sorties de câble1
Blindéoui
DétrompageD
Propriétés d'isolation
Catégorie de surtensionII
Degré de pollution3
Interfaces
Système de busPROFINET
Ethernet
Type de signal/catégoriePROFINET CAT5 (CEI 11801), 100 Mbit/s
Ethernet CAT5 (CEI 11801), 100 Mbit/s
Signalisation
Affichage d'étatNon
Présence d'un affichage d'étatNon
Propriétés électriques
Tension nominale UN48 V AC
60 V DC
Intensité nominale IN4 A
Support de transmissionCuivre
Propriétés de transmission (catégorie)CAT5 (CEI 11801:2002)
Impédance d'onde100 Ω
Résistance max. du conducteur54,4 Ω/km
Indications sur les matériaux
Classe d'inflammabilité selon UL 94V0
Gaine extérieure, matériauPE-X
Matériau conducteurCordon Cu argenté
Connecteur
Raccordement 1
Typeconnecteur mâle droit M12 SPEEDCONNEC / IP65
Nombre de pôles4
Mode de verrouillageSPEEDCONNEC
Type de codageD (Données)
Blindéoui
Couleur surface de prisenoir
MatériauCuSn (Contact)
Ni/Au (Surface des contacts)
PA 6.6 (Porte-contacts)
PA 6.6 (Surface de prise)
Zinc moulé sous pression, nickelé (Raccordement vissé)
Normes/PrescriptionsPA 6.6: Sécurité incendie dans les véhicules ferroviaires - Ensembles d'exigences R22, R23 et R24 et DIN EN 45545-2 (Niveau de risque HL1 - HL3)
Cycles d'enfichage≥ 100
Résistance de contact≤ 5 mΩ
Résistance d'isolement≥ 100 MΩ
Couple de serrage0,4 Nm
Indice de protectionIP65
Température ambiante (fonctionnement)-40 °C ... 85 °C
Raccordement 2
TypeConnecteur femelle droit M12 SPEEDCONNEC / IP65
Nombre de pôles4
Mode de verrouillageSPEEDCONNEC
Type de codageD (Données)
Blindéoui
Couleur surface de prisenoir
MatériauCuSn (Contact)
Ni/Au (Surface des contacts)
PA 6.6 (Porte-contacts)
PA 6.6 (Surface de prise)
Zinc moulé sous pression, nickelé (Raccordement vissé)
NBR (Joint)
Normes/PrescriptionsPA 6.6: Sécurité incendie dans les véhicules ferroviaires - Ensembles d'exigences R22, R23 et R24 et DIN EN 45545-2 (Niveau de risque HL1 - HL3)
Cycles d'enfichage≥ 100
Résistance de contact≤ 5 mΩ
Résistance d'isolement≥ 100 MΩ
Couple de serrage0,4 Nm
Indice de protectionIP65
Température ambiante (fonctionnement)-40 °C ... 85 °C
Câble/conducteur
Longueur du câble7 m
PROFINET RADOX®application ferroviaire CAT5 renforcée [936]
Dessin cotébzerfvnpms.jpg
Blindéoui
Poids de gaine81 g/m
TypePROFINET RADOX®application ferroviaire CAT5 renforcée
Type de câble (symbole)936
Type de signal/catégoriePROFINET CAT5 (CEI 11801), 100 Mbit/s
Structure de câble1x4xAWG22/7, SF/TQ
Diamètre extérieur du câble7,25 mm ±0,3 mm
Gaine extérieure, matériauPE-X
Gaine extérieure, colorisnoir RAL 9005
Epaisseur gaine extérieure≥ 0,8 mm
Matériau conducteurCordon Cu argenté
Structure du conducteur ligne de signal7x 0,25 mm
AWG ligne de signaux22
Section de câble4x 0,34 mm²
Matériel Isolant du filPE-X
Diamètre de fil avec isolant1,95 mm
Fil, colorisblanc-bleu, orange-jaune
Câblage totalQuarte en étoile
BlindageFilm alu revêtu matériau plastique, tresse en fils de cuivre étamés
Revêtement optique de blindage100 %
Tension nominale câble300 V AC
Tension d'essai câble2000 V AC (50 Hz, 5 minutes)
Résistance de la ligne≤ 54,4 Ω/km
Résistance de liaison200,00 mΩ/m (f ≤ 30 MHz)
Impédance d'onde100 Ω ±5 Ω (f = 100 MHz)
Capacité en service≤ 65 pF (fil-fil)
≤ 100 pF (fil-blindage)
Vitesse du signal66 c
Rayon de courbure minimum, position fixe6 x D
Rayon de courbure minimum, position flexible10 x D
Damping2 dB (pour 1 MHz)
4 dB (pour 4 MHz)
6,5 dB (pour 10 MHz)
10,5 dB (pour 31,5 MHz)
14 dB (pour 62,5 MHz)
18 dB (pour 100 MHz)
Télédiaphonie (FEXT)80 dB (pour 1 MHz)
70 dB (pour 4 MHz)
65 dB (pour 10 MHz)
58 dB (pour 31,5 MHz)
59 dB (pour 62,5 MHz)
67 dB (pour 100 MHz)
Affaiblissement paradiaphonique (NEXT)80 dB (pour 1 MHz)
76 dB (pour 4 MHz)
67 dB (pour 10 MHz)
60 dB (pour 31,5 MHz)
56 dB (pour 62,5 MHz)
53 dB (pour 100 MHz)
Affaiblissement de régularité (RL)35 dB (pour 4 MHz)
35 dB (pour 10 MHz)
35 dB (pour 31,5 MHz)
33 dB (pour 62,5 MHz)
33 dB (pour 100 MHz)
Effet d'écran40 dB (30 MHz ≤ f ≤ 100 MHz)
Protection incendie dans les véhicules ferroviairesBS 6853 (Catégorie Ia, Ib, II)
GM/RT 2130 (Catégorie Ia, Ib, II)
EN 45545 (Niveau de risque HL1 - HL3)
DIN 5510 (Niveau de protection incendie 1, 2, 3, 4)
NF F16-101 (Catégorie A1, A2, B)
NF F16-101 (Classe C / F0)
NFPA 130
UNI CEI 11170 (Niveau de risque LR1 - LR4)
Absence d'halogèneselon EN 50267-2-1
Résistance à l'huileselon IRM 902, 72 h à 100 °C
Etanche aux fuméesBS 6853 D.8.7
EN 61034-2
UL 1685, 12 (FT4)
Toxicité des gaz d'incendieBS 6853 B.1
EN 50305, 9.2
Corrosivité des gaz d'incendieEN 50267-2-2
Résistance à la propagation des flammesEN 60332-1-2
EN 50266
EN 60332-3-25
NF C32-070, 2.1
NF C32-070, 2.2
UL 1685, 12 (FT4)
selon ISO 6722-1 5.22 (UN ECE-R 118.01)
Résistance spécialerésistant aux carburants selon IRM 903, 168 h à 70 °C
Température ambiante (fonctionnement)-40 °C ... 90 °C (Câble, pose souple)
-50 °C ... 90 °C (câble, pose fixe)
Câble fibre optique
Support de transmissionCuivre
Conditions environnementales et de durée de vie
Conditions ambiantes
Indice de protectionIP65
Température ambiante (fonctionnement)-40 °C ... 85 °C (connecteur mâle / femelle)
Résistance à l'huileselon IRM 902, 72 h à 100 °C
Normes et spécifications
Résistance à la propagation des flammesEN 60332-1-2
EN 50266
EN 60332-3-25
NF C32-070, 2.1
Résistance à l'huileselon IRM 902, 72 h à 100 °C
Etanche aux fuméesBS 6853 D.8.7
EN 61034-2
Résistance spécialerésistant aux carburants selon IRM 903, 168 h à 70 °C
M12
Désignation de la normeConnecteur M12
Normes/prescriptionsCEI 61076-2-101
Désignation de la normeChoc, vibration
Normes/prescriptionsEN 50155

ETIM for 1493026 Détecteurs (EC001855)
Caractéristique Valeur
Nombre de pôles (EF001391) 4
Finition raccordement électrique, côté champ (EF005525) M12
Type de contact à fiche, côté champ (EF006269) Femelle (jack)
Disposition de la rampe de câble, côté champ (EF005928) Droit
Finition raccordement électrique, côté boîtier (EF005524) M12
Type de contact à fiche, côté boîtier (EF008386) Mâle (prise)
Disposition de la rampe de câble, côté boîtier (EF005927) Droit
Longueur de câble (EF000536) 7 m
Matériau de la gaine de câble (EF004136) Autre
Sans halogène (EF000025) Non
Couleur de la gaine de câble (EF008249) Autre
Avec affichage LED (EF005950) Non
Blindé (EF000881) Oui
Réticulé (EF004115) Non
Matériau du corps de base de contact (EF008248) Autre
Courant assigné In (EF008250) 4 A
Tension assignée (EF000228) 48 V
Classe de protection (IP) (EF005474) IP65
