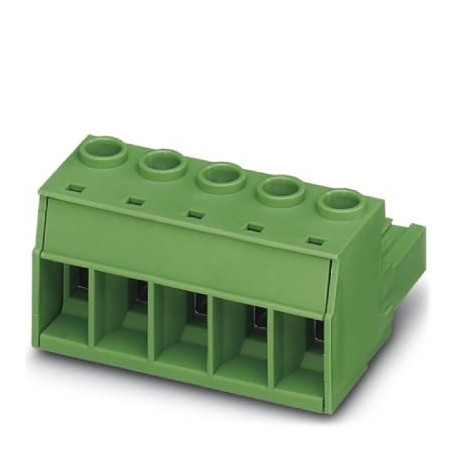

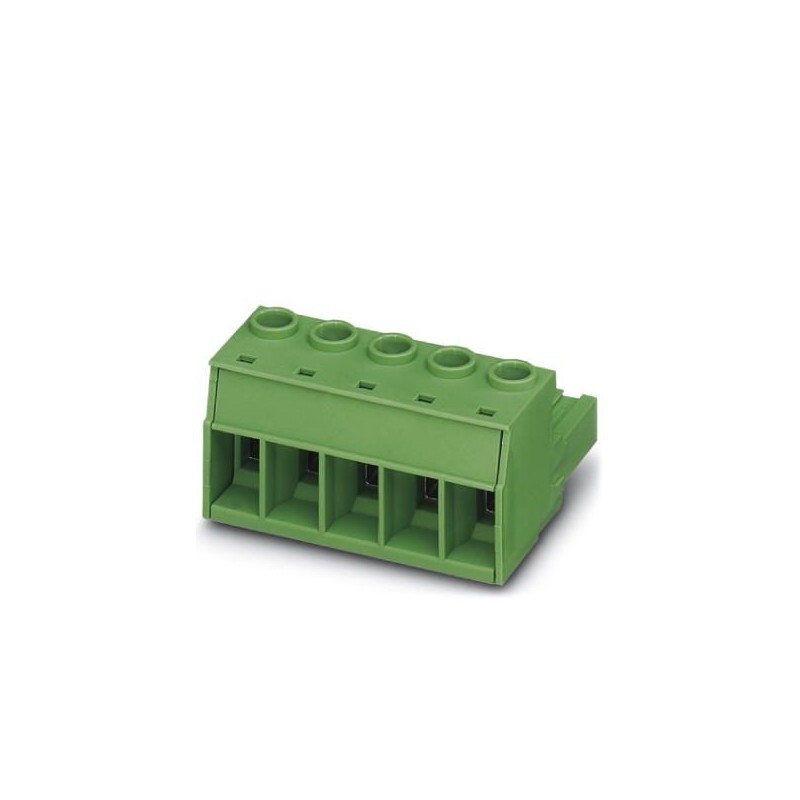

PC 16/ 4-ST-10,16BDSERDE-L1 SO 1701452 PHOENIX CONTACT Spina
PC 16/ 4-ST-10,16BDSERDE-L1 SO
1701452
PHOENIX_CONTACT
25
Spina
Connettore per circuito stampato, sezione nominale: 16 mm², colore: verde, corrente nominale: 76 A, tensione di dimensionamento (III/2): 1000 V, tipo di contatto: Connettore femmina, Numero di potenziali: 4, Numero di file: 1, Numero di poli per fila: 4, Numero di collegamenti: 4, Famiglia di articoli: PC 16/.. -ST, passo: 10,16 mm, tipo di collegamento: Collegamento a vite con capsula di trazione, direzione di collegamento del conduttore/circuito stampato: 0 °, Stecksystem: POWER COMBICON 16, Serratura: senza, tipo di imballaggio: in scatola
connettori ad innesto > cavo di connessione
Connettori PCB
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Più venduti
▲Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 1701452 |
|---|---|
| Pezzi/conf. | 50 PZ |
| Sales key | AABECA - |
| GTIN | 4046356535830 |
| Peso per pezzo (confezione esclusa) | 34,991 g |
| Numero tariffa doganale | 85366990 |
Dimensioni
| Lunghezza [ l ] | 41,5 mm |
|---|---|
| Larghezza [ w ] | 40,48 mm |
| Altezza [ h ] | 27,8 mm |
| Passo | 10,16 mm |
| Misura a | 30,48 mm |
Generalità
| Famiglia articolo | PC 16/..-ST |
|---|---|
| N. poli | 4 |
| Collegamento | Connessione a vite con gabbia |
| Tensione di dimensionamento (III/3) | 1000 V |
| Attacco a norma | EN-VDE |
| Corrente nominale IN | 76 A |
| Sezione nominale | 16 mm² |
Dati di collegamento
| Sezione conduttore rigido min. | 0,75 mm² |
|---|---|
| Sezione conduttore rigido max. | 16 mm² |
| Sezione conduttore flessibile min. | 0,75 mm² |
| Sezione conduttore flessibile max. | 16 mm² |
| Sezione conduttore flessibile con capocorda senza collare in plastica min. | 0,5 mm² |
| Sezione conduttore flessibile con capocorda senza collare in plastica max. | 16 mm² |
| Sezione conduttore flessibile con capocorda con collare in plastica min. | 0,5 mm² |
| Sezione conduttore flessibile con capocorda con collare in plastica max. | 10 mm² |
| Sezione trasversale conduttore AWG min. | 18 |
| Sezione trasversale conduttore AWG max. | 6 |
| 2 conduttori stesso diametro, rigidi min. | 0,75 mm² |
| 2 conduttori stesso diametro, rigidi max. | 6 mm² |
| 2 conduttori stesso diametro, flessibili min. | 0,75 mm² |
| 2 conduttori stesso diametro, flessibili max. | 6 mm² |
| 2 conduttori con stesso diametro, flessibili con AEH senza collare in plastica min. | 0,5 mm² |
| 2 conduttori con stesso diametro, flessibili con AEH senza collare in plastica max. | 4 mm² |
| 2 conduttori con stesso diametro, flessibili con TWIN-AEH con collare in plastica min. | 0,5 mm² |
| 2 conduttori con stesso diametro, flessibili con TWIN-AEH con collare in plastica max. | 6 mm² |
| AWG secondo UL/CUL min | 20 |
| AWG secondo UL/CUL max | 6 |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni |
| Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
Classifiche
eCl@ss 4.027141109eCl@ss 4.127141109eCl@ss 5.027141190eCl@ss 5.127260700eCl@ss 6.027260700eCl@ss 7.027440309eCl@ss 8.027440309eCl@ss 9.027440309
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX CONNETTORI IT.pdf | 25 Mbytes |
|
