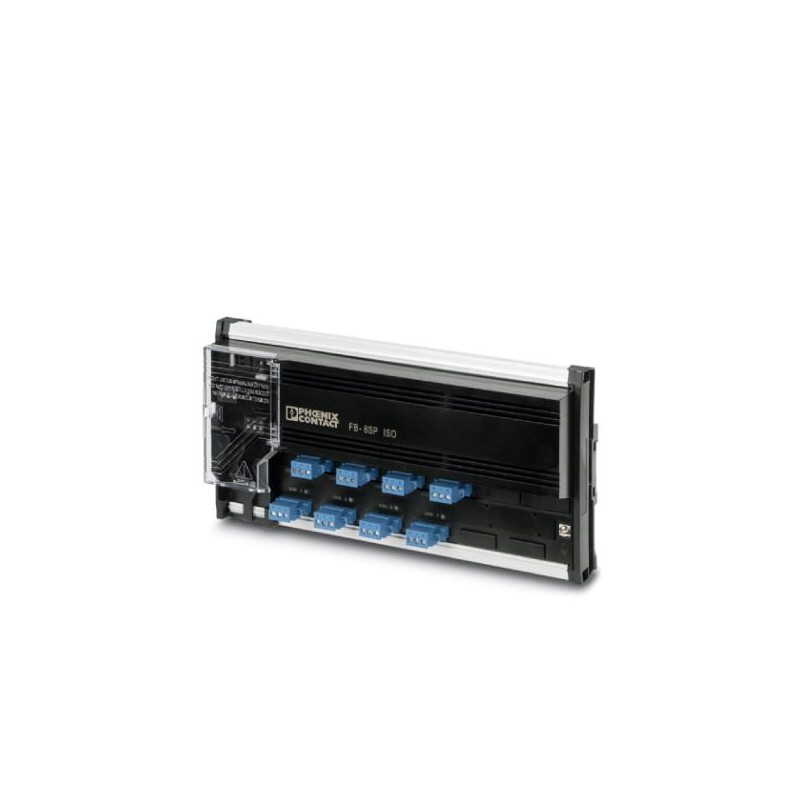

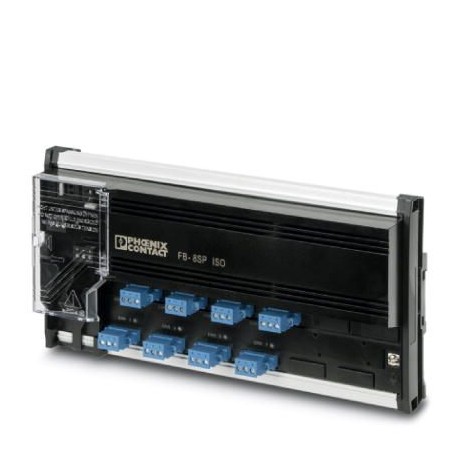

FB-8SP ISO 2316311 PHOENIX CONTACT Accoppiatore
FB-8SP ISO
2316311
PHOENIX_CONTACT
Accoppiatore
Accoppiatore di dispositivi in ambiente Zona 1 per FOUNDATION Fieldbus e PROFIBUS PA con collegamenti terminali per otto uscite di derivazione per apparecchiature terminali fieldbus.
sistemi di controllo industriali (PLC) > bus di campo, periferica remota – modulo di alimentazione e segmentazione
Sicurezza e comunicazioni
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 2316311 |
|---|---|
| Pezzi/conf. | 1 PZ |
| Sales key | DNC144 - |
| Pagina catalogo | Pagina 514 (C_6_2017) |
| GTIN | 4055626306803 |
| Peso per pezzo (confezione esclusa) | 1.190,000 g |
| Numero tariffa doganale | 85389099 |
Nota
| Limitazione dell'uso | EMC: prodotto in classe A, vedere la dichiarazione del produttore nell'area download |
|---|
Condizioni ambientali
| Temperatura ambiente (esercizio) | -40 °C ... 80 °C |
|---|---|
| Temperatura ambiente (trasporto e stoccaggio) | -40 °C ... 85 °C |
| Umidità dell'aria consentita (esercizio) | 95 % (senza condensa) |
| Grado di protezione | IP20 |
| IP20, IP30 sopra la linea principale |
Generalità
| Posizione d'installazione | su guida orizzontale e verticale NS 35 secondo EN 60715 |
|---|---|
| Peso netto | 1190 g |
| Grado d'inquinamento | 2 |
| Categoria di sovratensione | II |
| Conformità | EMC 2014/30/EU |
| ATEX 2014/34/EU | |
| Fieldbus Foundation | FF-846 |
Alimentazione
| Range tensione di alimentazione | 16 V DC ... 32 V DC (Ingresso lato linea principale) |
|---|---|
| Max. corrente assorbita | 35 mA (Linea principale, funzionamento a vuoto) |
| 350 mA (max. corrente della linea principale) | |
| Sezione conduttore flessibile max. | 0,20 mm² |
| Sezione conduttore flessibile min. | 2,50 mm² |
| Sezione conduttore rigido max. | 0,20 mm² |
| Sezione conduttore rigido min. | 2,50 mm² |
| Sezione max. del conduttore flessibile AWG | 12 |
| Sezione min. conduttore flessibile AWG | 24 |
| Sezione trasversale conduttore AWG max. | 12 |
| Sezione trasversale conduttore AWG min. | 24 |
Interfacce seriali
| Interfaccia 1 | Fieldbus Foundation e Segmento PROFIBUS PA |
|---|---|
| Numero porte | 8 |
| Collegamento | Connessione a vite COMBICON a innesto per qualsiasi presa |
| Resistenza terminale | Terminazione integrata attivata con ponticellamenti sul morsetto corretto |
| Sezione conduttore rigido min. | 0,2 mm² |
| Sezione conduttore rigido max. | 2,5 mm² |
| Sezione conduttore flessibile min. | 0,2 mm² |
| Sezione conduttore flessibile max. | 2,5 mm² |
| Sezione trasversale conduttore AWG min. | 24 |
| Sezione trasversale conduttore AWG max. | 12 |
| Tensione nominale in uscita | ≤ 14 V (per presa) |
| Corrente d'uscita | 35 mA (per derivazione) |
| Induttanza Li | 0 µH |
| Max. tensione d’uscita Uo | 16,7 V |
Dati tecnici di sicurezza
| Tensione d’ingresso Ui | 32 V |
|---|---|
| Max. tensione d’uscita Uo | 16,7 V |
| Max. corrente in uscita Io | 250 mA |
| Max. potenza in uscita Po | 1,05 W |
| Gruppo | IIC |
| Max. capacità esterna Co | 0,39 µF |
| Gruppo | IIB |
| Max. capacità esterna Co | 2,33 µF |
| Gruppo | IIC |
| Max. induttività esterna Lo | 0,56 mH |
| Gruppo | IIB |
| Max. induttività esterna Lo | 2,27 mH |
| ATEX | DEMKO 16ATEX 1689X II 2(1) G Ex eb ib mb [ia Ga] IIC T4 Gb II (1D) [Ex ia Da] IIIC FISCO power supply (spur) |
| IECEx | IECEx UL 16.0114X Ex eb ib mb [ia Ga] IIC T4 Gb [Ex ia Da] IIIC FISCO power supply (spur) |
| Tensione massima di sicurezza Um | 253 V |
Normative e prescrizioni
| Tipo di prova | Resistenza alla corrosione secondo ANSI-ISA 71.04-1985 - Grado di severità G3 |
|---|---|
| Denominazione | Norme / Disposizioni |
| Norme/Disposizioni | Immunità ai disturbi da oscillazioni sinusoidali smorzate secondo IEC 61000-4-12 |
| Denominazione | Norme / Disposizioni |
| Norme/Disposizioni | Caldo secco a norma IEC 61131-2 |
| Denominazione | Norme / Disposizioni |
| Norme/Disposizioni | Calore umido a norma IEC 61131-2 |
| Denominazione | Norme / Disposizioni |
| Norme/Disposizioni | Urti e vibrazioni a norma EN 61131-2 e EN 50178 |
| IEC 61158-2 | |
| Classe di combustibilità a norma UL 94 | V0 |
| Urti | 15g per 11 ms |
| Vibrazioni (funzionamento) | 2g, 10 Hz ... 150 Hz |
| Conformità | EMC 2014/30/EU |
| ATEX 2014/34/EU | |
| Fieldbus Foundation | FF-846 |
| Gruppo | IIC |
| IIB | |
| IIC | |
| IIB | |
| ATEX | DEMKO 16ATEX 1689X II 2(1) G Ex eb ib mb [ia Ga] IIC T4 Gb II (1D) [Ex ia Da] IIIC FISCO power supply (spur) |
| IECEx | IECEx UL 16.0114X Ex eb ib mb [ia Ga] IIC T4 Gb [Ex ia Da] IIIC FISCO power supply (spur) |
| UL, USA / Canada | Install in Class I, Div. 2, Groups A, B, C, D Entity/FISCO spur to: Class I, Groups A, B, C, D; Class II, Groups E, F, G; Class III; Group IIIC Class I, Zone 1 AEx eb ib mb [ia Ga] IIC T4 Gb [AEx ia Da] IIIC FISCO power supply (spur) Ex eb ib mb [ia Ga] IIC T4 Gb [Ex ia Da] IIIC FISCO power supply (spur) |
Environmental Product Compliance
| China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni |
|---|---|
| Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
Classifiche
eCl@ss 4.027250203eCl@ss 4.127250203eCl@ss 5.027250203eCl@ss 5.127259205eCl@ss 6.027242600eCl@ss 7.027242610eCl@ss 8.027242610eCl@ss 9.027242610
| Caratteristica | Valore |
|---|---|
| tensione di alimentazione DC (EF007534) | 16 V |
| tipo di tensione di alimentazione (EF002991) | DC |
| numero di interfacce HW Industrial Ethernet (EF003020) | 0 |
| numero di interfacce PROFINET (EF006932) | 0 |
| numero di interfacce HW seriali RS232 (EF003021) | 0 |
| numero di interfacce HW seriali RS422 (EF003022) | 0 |
| numero di interfacce HW seriali RS485 (EF003023) | 8 |
| numero di interfacce HW seriali TTY (EF003024) | 0 |
| numero di interfacce HW parallele (EF003026) | 0 |
| numero di interfacce HW wireless (EF006933) | 0 |
| numero di interfacce HW USB (EF003025) | 0 |
| numero di interfacce HW altre (EF003027) | 0 |
| con interfaccia ottica (EF003028) | No |
| componenti del sistema (EF004118) | Sì |
| grado di protezione (IP) (EF005474) | IP20 |
| tipo di collegamento elettrico (EF003961) | altro |
| con separazione del potenziale (EF003272) | No |
| con modulo di alimentazione (EF003993) | No |
| adatto come modulo di segmento (EF004104) | Sì |
| modulo di distanza (EF006653) | No |
| collegamento bus di campo tramite accoppiatore separato possibile (EF004002) | Sì |
| diagnosi bus possibile (EF003989) | No |
| montaggio su guida portante possibile (EF003972) | Sì |
| montaggio a parete/diretto possibile (EF007020) | No |
| montaggio frontale possibile (EF007016) | No |
| montaggio su rack possibile (EF007018) | No |
| adatto per funzioni di sicurezza (EF001597) | No |
| SIL secondo IEC 61508 (EF009889) | senza |
| livello di performance secondo EN ISO 13849-1 (EF007399) | senza |
| risorsa corrispondente (Ex ia) (EF004141) | No |
| risorsa corrispondente (Ex ib) (EF004142) | No |
| categoria di protezione antideflagrante per gas (EF003997) | senza |
| categoria di protezione antideflagrante per polvere (EF003998) | senza |
