Ver más grande

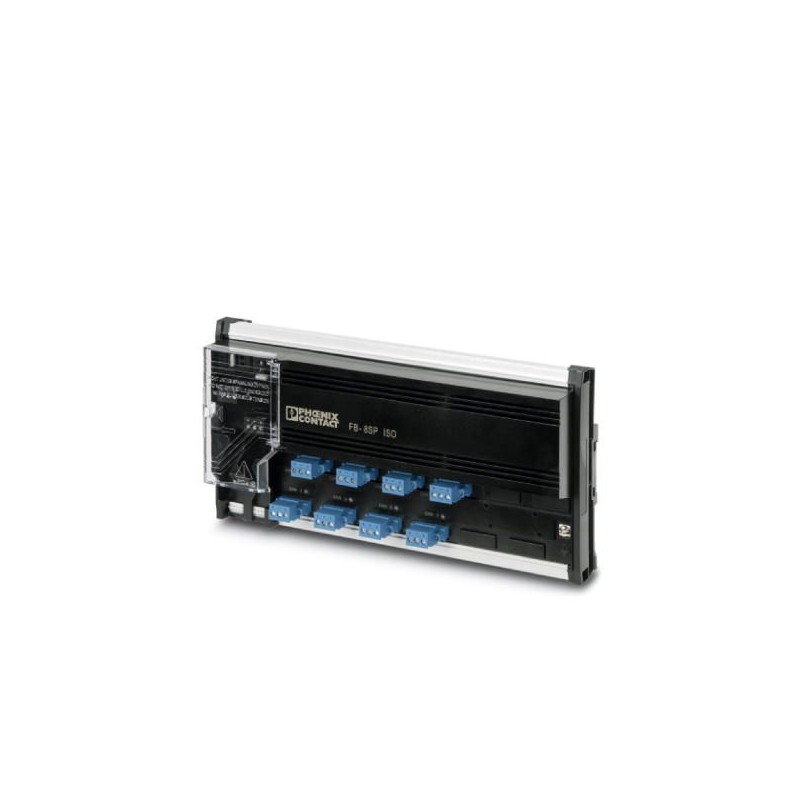

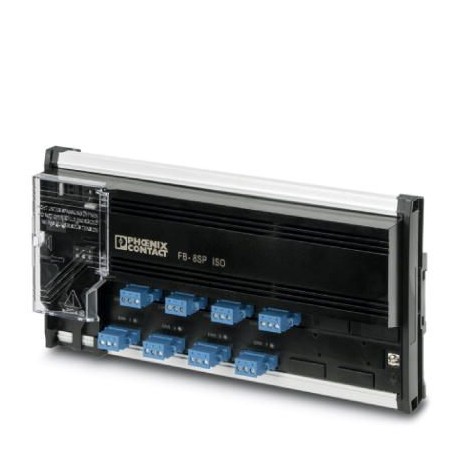

FB-8SP ISO 2316311 PHOENIX CONTACT Acoplador de dispositivos en entorno de la zona 1 para FOUNDATION Fieldbu..
FB-8SP ISO
2316311
PHOENIX_CONTACT
Acoplador de dispositivos en entorno de la zona 1 para FOUNDATION Fieldbus y PROFIBUS PA con conexiones de borne para ocho tomas de derivación para equipos terminales de bus de campo.
Controladores industriales (PLC) > Módulo alimentación y segmentación de periférico descentralizado bus de campo
Seguridad y comunicaciones
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
productos relacionados
▲Más vendidos
▲Más Información
▲Datos mercantiles
| Clave de pedido | 2316311 |
|---|---|
| Unidad de embalaje | 1 pcs |
| Clave de venta | DNC144 - |
| Página del catálogo | Página 514 (C_6_2017) |
| EAN | 4055626306803 |
| Peso por unidad (sin incluir el embalaje) | 1.190,000 g |
| Número de tarifa arancelaria | 85389099 |
| País de origen | US (Estados Unidos) |
Observación
| Restricción de uso | CEM: producto de clase A, véase declaración del fabricante en el centro de descargas |
|---|
Condiciones ambientales
| Temperatura ambiente (servicio) | -40 °C ... 80 °C |
|---|---|
| Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 85 °C |
| Humedad de aire admisible (servicio) | 95 % (sin condensación) |
| Índice de protección | IP20 |
| IP20, IP30 a través del cable principal |
Generalidades
| Posición para el montaje | Sobre carril horizontal y vertical NS 35 según EN 60715 |
|---|---|
| Peso neto | 1190 g |
| Grado de polución | 2 |
| Categoría de sobretensiones | II |
| Conformidad | EMC 2014/30/EU |
| ATEX 2014/34/EU | |
| Fieldbus Foundation | FF-846 |
Alimentación
| Tensión de alimentación | 16 V DC ... 32 V DC (Entrada en el lado del cable principal) |
|---|---|
| Absorción de corriente máxima | 35 mA (Línea principal, marcha en vacío) |
| 350 mA (corriente máxima de la línea principal) | |
| Sección de conductor flexible máx. | 0,20 mm² |
| Sección de conductor flexible mín. | 2,50 mm² |
| Sección de conductor rígido máx. | 0,20 mm² |
| Sección de conductor rígido mín. | 2,50 mm² |
| Sección del conductor flexible AWG máx. | 12 |
| Sección del conductor flexible AWG mín. | 24 |
| Sección de conductor AWG máx. | 12 |
| Sección de conductor AWG mín. | 24 |
Interfaz serie
| Interfaz 1 | Foundation Fieldbus y segmento PROFIBUS PA |
|---|---|
| Número de puertos | 8 |
| Tipo de conexión | Conexión por tornillo COMBICON enchufable para cada derivación |
| Resistencia de cierre | Desconexión integrada, activada con puente en los bornes correctos |
| Sección de conductor rígido mín. | 0,2 mm² |
| Sección de conductor rígido máx. | 2,5 mm² |
| Sección de conductor flexible mín. | 0,2 mm² |
| Sección de conductor flexible máx. | 2,5 mm² |
| Sección de conductor AWG mín. | 24 |
| Sección de conductor AWG máx. | 12 |
| Tensión nominal de salida | ≤ 14 V (Por derivación) |
| Corriente de salida | 35 mA (por cada derivación) |
| Inductancia Li | 0 µH |
| Tensión máx. de salida Uo | 16,7 V |
Datos técnicos de seguridad
| Tensión de entrada Ui | 32 V |
|---|---|
| Tensión máx. de salida Uo | 16,7 V |
| Corriente máx. de salida Io | 250 mA |
| Potencia máx. de salida Po | 1,05 W |
| Grupo | IIC |
| Capacidad externa máx. Co | 0,39 µF |
| Grupo | IIB |
| Capacidad externa máx. Co | 2,33 µF |
| Grupo | IIC |
| Inductancia externa máx. Lo | 0,56 mH |
| Grupo | IIB |
| Inductancia externa máx. Lo | 2,27 mH |
| ATEX | DEMKO 16ATEX 1689X II 2(1) G Ex eb ib mb [ia Ga] IIC T4 Gb II (1D) [Ex ia Da] IIIC FISCO power supply (spur) |
| IECEx | IECEx UL 16.0114X Ex eb ib mb [ia Ga] IIC T4 Gb [Ex ia Da] IIIC FISCO power supply (spur) |
| Tensión máxima en materia de seguridad Um | 253 V |
Normas y especificaciones
| Tipo de ensayo | Resistencia a la corrosión según ANSI-ISA 71.04-1985, grado G3 |
|---|---|
| Denominación | Normas / especificaciones |
| Normas/especificaciones | Inmunidad a interferencias contra oscilaciones sinusoidales leves según IEC 61000-4-12 |
| Denominación | Normas / especificaciones |
| Normas/especificaciones | Calor seco según IEC 61131-2 |
| Denominación | Normas / especificaciones |
| Normas/especificaciones | Calor húmedo según IEC 61131-2 |
| Denominación | Normas / especificaciones |
| Normas/especificaciones | Vibraciones y choques según EN 61131-2 y EN 50178 |
| IEC 61158-2 | |
| Clase de combustibilidad según UL 94 | V0 |
| Choque | 15g para 11 ms |
| Vibración (servicio) | 2g, 10 Hz ... 150 Hz |
| Conformidad | EMC 2014/30/EU |
| ATEX 2014/34/EU | |
| Fieldbus Foundation | FF-846 |
| Grupo | IIC |
| IIB | |
| IIC | |
| IIB | |
| ATEX | DEMKO 16ATEX 1689X II 2(1) G Ex eb ib mb [ia Ga] IIC T4 Gb II (1D) [Ex ia Da] IIIC FISCO power supply (spur) |
| IECEx | IECEx UL 16.0114X Ex eb ib mb [ia Ga] IIC T4 Gb [Ex ia Da] IIIC FISCO power supply (spur) |
| UL, EE.UU. / Canadá | Install in Class I, Div. 2, Groups A, B, C, D Entity/FISCO spur to: Class I, Groups A, B, C, D; Class II, Groups E, F, G; Class III; Group IIIC Class I, Zone 1 AEx eb ib mb [ia Ga] IIC T4 Gb [AEx ia Da] IIIC FISCO power supply (spur) Ex eb ib mb [ia Ga] IIC T4 Gb [Ex ia Da] IIIC FISCO power supply (spur) |
Environmental Product Compliance
| China RoHS | Espacio de tiempo para el uso previsto (EFUP): 50 años |
|---|---|
| Encontrará información sobre las sustancias peligrosas en la declaración del fabricante en la pestaña "Descargas" |
Clasificaciones
eCl@ss 4.027250203eCl@ss 4.127250203eCl@ss 5.027250203eCl@ss 5.127259205eCl@ss 6.027242600eCl@ss 7.027242610eCl@ss 8.027242610eCl@ss 9.027242610
| Característica | Valor |
|---|---|
| Tensión de alimentación CC (EF007534) | 16 V |
| Tipo de tensión de alimentación (EF002991) | CC |
| Número de interfaces HW Ethernet industrial (EF003020) | 0 |
| Número de interfaces PROFINET (EF006932) | 0 |
| Número de interfaces HW RS232 (EF003021) | 0 |
| Número de interfaces HW RS422 (EF003022) | 0 |
| Número de interfaces HW RS485 (EF003023) | 8 |
| Número de interfaces HW en serie TTY (EF003024) | 0 |
| Número de interfaces HW en paralelo (EF003026) | 0 |
| Número de interfaces HW sin cables (EF006933) | 0 |
| Número de interfaces HW USB (EF003025) | 0 |
| Número de interfaces HW Otras (EF003027) | 0 |
| Con interfaz óptica (EF003028) | No |
| Componente del sistema (EF004118) | Sí |
| Grado de protección (IP) (EF005474) | IP20 |
| Ejecución de la conexión eléctrica (EF003961) | Otros |
| Con aislamiento galvánico (EF003272) | No |
| Con módulo de alimentación (EF003993) | No |
| Adecuado como modulo de segmento (EF004104) | Sí |
| Módulo remoto (EF006653) | No |
| Conexión de bus de campo posible a través de un acoplador de bus separado (EF004002) | Sí |
| Diagnóstico de bus posible (EF003989) | No |
| Montaje en carril posible (EF003972) | Sí |
| Montaje en pared/directo posible (EF007020) | No |
| Instalación frontal posible (EF007016) | No |
| Montaje en rack posible (EF007018) | No |
| Apto para funciones de seguridad (EF001597) | No |
| SIL según IEC 61508 (EF009889) | Ninguno |
| Nivel de rendimiento según EN ISO 13849-1 (EF007399) | Ninguno |
| Equipos asociados (Ex ia) (EF004141) | No |
| Equipos asociados (Ex ib) (EF004142) | No |
| Categoría de protección contra explosiones para gas (EF003997) | Ninguno |
| Categoría de protección contra explosiones para polvo (EF003998) | Ninguno |
