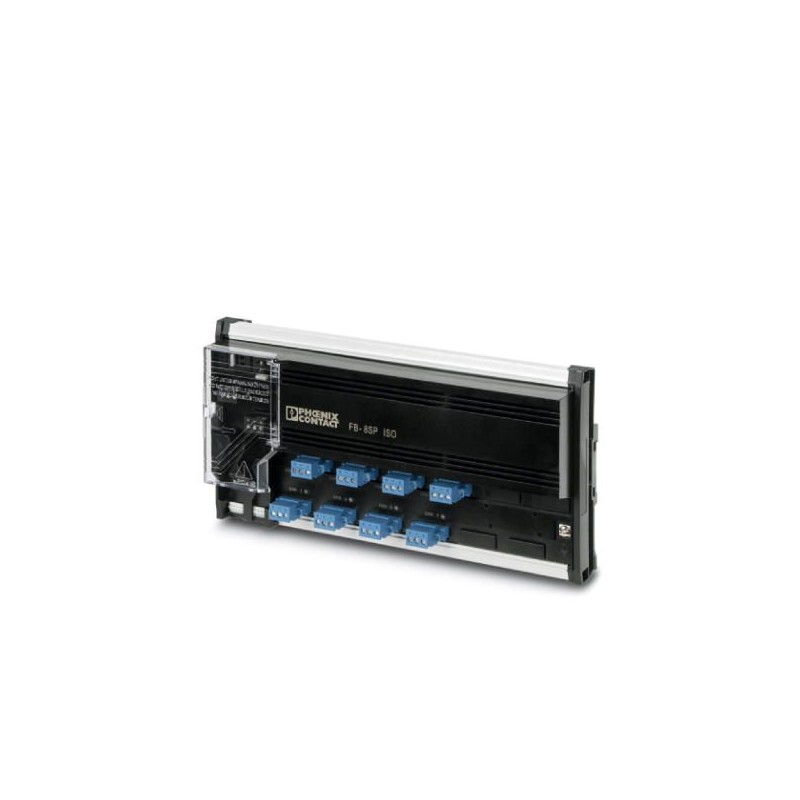

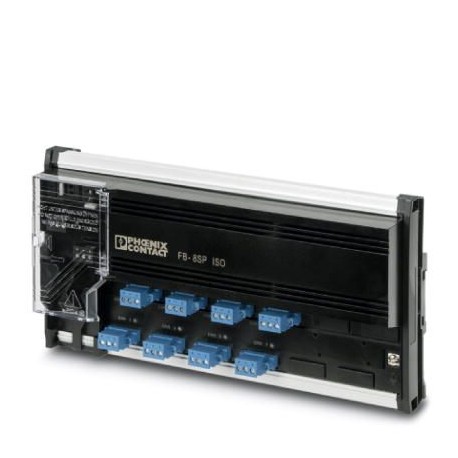

FB-8SP ISO 2316311 PHOENIX CONTACT Coupleurs d'appareils
FB-8SP ISO
2316311
PHOENIX_CONTACT
Coupleurs d'appareils
Coupleur d’appareil en zone 1 pour FOUNDATION Fieldbus et PROFIBUS PA avec connexions de bornes pour huit sorties de dérivation pour les équipements terminaux de bus de terrain.
Commande industrielle API > Bus de terrain, périphérie déc. - module d'alimentation et de segment
Sécurité et communications
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲Données commerciales
| Code de commande | 2316311 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Page catalogue | Page 514 (C-6-2017) |
| GTIN | 4055626306803 |
| Poids par pièce (hors emballage) | 1,190 KGM |
| Numéro du tarif douanier | 85389099 |
| Pays d'origine | US (Etats-Unis) |
Remarque
| Restriction d'utilisation | CEM : produit de classe A, voir déclaration du fabriquant dans la section Téléchargements |
|---|
Conditions d'environnement
| Température ambiante (fonctionnement) | -40 °C ... 80 °C |
|---|---|
| Température ambiante (stockage/transport) | -40 °C ... 85 °C |
| Humidité de l'air admissible (service) | 95 % (pas de condensation) |
| Indice de protection | IP20 |
| IP20, IP30 via la ligne principale |
Généralités
| Emplacement pour le montage | sur profilé horizontal et vertical NS 35 selon EN 60715 |
|---|---|
| Poids net | 1190 g |
| Degré de pollution | 2 |
| Catégorie de surtension | II |
| Conformité | EMC 2014/30/EU |
| ATEX 2014/34/EU | |
| Fieldbus Foundation | FF-846 |
Alimentation
| Plage de tension d'alimentation | 16 V DC ... 32 V DC (Entrée côté ligne principale) |
|---|---|
| Courant max. absorbé | 35 mA (Ligne principale, marche à vide) |
| 350 mA (courant maximum de la ligne principale) | |
| Section de conducteur souple max. | 0,20 mm² |
| Section de conducteur souple min. | 2,50 mm² |
| Section de conducteur rigide max. | 0,20 mm² |
| Section de conducteur rigide min. | 2,50 mm² |
| Section de conducteur AWG souple max. | 12 |
| Section de conducteur souple AWG min. | 24 |
| Section du conducteur AWG max. | 12 |
| Section du conducteur AWG min. | 24 |
Interface série
| Interface 1 | Foundation Fieldbus et segment PROFIBUS PA |
|---|---|
| Nombre de ports | 8 |
| Type de raccordement | Raccordement vissé MINICONNEC enfichable pour chaque dérivation |
| Résistance terminale | Terminaison intégrée, activée avec un pont sur les blocs de jonction appropriés |
| Section de conducteur rigide min. | 0,2 mm² |
| Section de conducteur rigide max. | 2,5 mm² |
| Section de conducteur souple min. | 0,2 mm² |
| Section de conducteur souple max. | 2,5 mm² |
| Section du conducteur AWG min. | 24 |
| Section du conducteur AWG max. | 12 |
| Tension nominale de sortie | ≤ 14 V (Par dérivation) |
| Courant de sortie | 35 mA (pour chaque dérivation) |
| Inductance Li | 0 µH |
| Tension de sortie max. Uo | 16,7 V |
Données relatives à la sécurité
| Tension d'entrée Ui | 32 V |
|---|---|
| Tension de sortie max. Uo | 16,7 V |
| Courant de sortie max. Io | 250 mA |
| Puissance de sortie max. Po | 1,05 W |
| Groupe | IIC |
| Capacité extérieure maximale Co | 0,39 µF |
| Groupe | IIB |
| Capacité extérieure maximale Co | 2,33 µF |
| Groupe | IIC |
| Inductance extérieure maximale Lo | 0,56 mH |
| Groupe | IIB |
| Inductance extérieure maximale Lo | 2,27 mH |
| ATEX | DEMKO 16ATEX 1689X II 2(1) G Ex eb ib mb [ia Ga] IIC T4 Gb II (1D) [Ex ia Da] IIIC FISCO power supply (spur) |
| IECEx | IECEx UL 16.0114X Ex eb ib mb [ia Ga] IIC T4 Gb [Ex ia Da] IIIC FISCO power supply (spur) |
| Tension maximale de sécurité Um | 253 V |
Normes et spécifications
| Type de contrôle | Résistance à la corrosion conforme à ANSI-ISA 71.04-1985 - classe G3 |
|---|---|
| Dénomination | Normes / Spécifications |
| Normes/Prescriptions | Immunité aux oscillations sinusoïdales amorties selon CEI 61000-4-12 |
| Dénomination | Normes / Spécifications |
| Normes/Prescriptions | Chaleur sèche selon CEI 61131-2 |
| Dénomination | Normes / Spécifications |
| Normes/Prescriptions | Chaleur humide selon CEI 61131-2 |
| Dénomination | Normes / Spécifications |
| Normes/Prescriptions | Chocs et vibrations selon EN 61131-2 et EN 50178 |
| CEI 61158-2 | |
| Classe d'inflammabilité selon UL 94 | V0 |
| Choc | 15g pour 11 ms |
| Vibrations (service) | 2g, 10 Hz ... 150 Hz |
| Conformité | EMC 2014/30/EU |
| ATEX 2014/34/EU | |
| Fieldbus Foundation | FF-846 |
| Groupe | IIC |
| IIB | |
| IIC | |
| IIB | |
| ATEX | DEMKO 16ATEX 1689X II 2(1) G Ex eb ib mb [ia Ga] IIC T4 Gb II (1D) [Ex ia Da] IIIC FISCO power supply (spur) |
| IECEx | IECEx UL 16.0114X Ex eb ib mb [ia Ga] IIC T4 Gb [Ex ia Da] IIIC FISCO power supply (spur) |
| UL, USA/Canada | Install in Class I, Div. 2, Groups A, B, C, D Entity/FISCO spur to: Class I, Groups A, B, C, D; Class II, Groups E, F, G; Class III; Group IIIC Class I, Zone 1 AEx eb ib mb [ia Ga] IIC T4 Gb [AEx ia Da] IIIC FISCO power supply (spur) Ex eb ib mb [ia Ga] IIC T4 Gb [Ex ia Da] IIIC FISCO power supply (spur) |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
|---|---|
| La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
Classifications
eCl@ss 4.027250203eCl@ss 4.127250203eCl@ss 5.027250203eCl@ss 5.127259205eCl@ss 6.027242600eCl@ss 7.027242610eCl@ss 8.027242610eCl@ss 9.027242610
| Caractéristique | Valeur |
|---|---|
| Tension d'alimentation CC (EF007534) | 16 V |
| Type de tension d'alimentation (EF002991) | CC |
| Nombre d'interfaces matérielles Industrial Ethernet (EF003020) | 0 |
| Nombre d'interfaces matérielles PROFINET (EF006932) | 0 |
| Nombre d'interfaces matérielles en série RS-232 (EF003021) | 0 |
| Nombre d'interfaces matérielles en série RS-422 (EF003022) | 0 |
| Nombre d'interfaces matérielles en série RS-485 (EF003023) | 8 |
| Nombre d'interfaces matérielles en série TTY (EF003024) | 0 |
| Nombre d'interfaces matérielles parallèles (EF003026) | 0 |
| Nombre d'interfaces matérielles Wireless (EF006933) | 0 |
| Nombre d'interfaces matérielles USB (EF003025) | 0 |
| Nombre d'autres interfaces matérielles (EF003027) | 0 |
| Avec interface optique (EF003028) | Non |
| Composants système (EF004118) | Oui |
| Classe de protection (IP) (EF005474) | IP20 |
| Finition du raccordement électrique (EF003961) | Autre |
| Avec séparation de potentiel (EF003272) | Non |
| Avec module d'alimentation (EF003993) | Non |
| Adapté en tant que module de segment (EF004104) | Oui |
| Module de distance (EF006653) | Non |
| Raccordement au bus de champ possible sur coupleur de bus séparé (EF004002) | Oui |
| Diagnostic de bus possible (EF003989) | Non |
| Montage possible sur barres profilées (EF003972) | Oui |
| Montage mural/direct possible (EF007020) | Non |
| Encastrement frontal possible (EF007016) | Non |
| Montage sur rack possible (EF007018) | Non |
| Adapté aux fonctions de sécurité (EF001597) | Non |
| SIL conformément à IEC 61508 (EF009889) | Sans |
| Niveau de performance selon EN ISO 13849-1 (EF007399) | Sans |
| Matériel associé (Ex ia) (EF004141) | Non |
| Matériel associé (Ex ib) (EF004142) | Non |
| Catégorie de protection contre les explosions pour le gaz (EF003997) | Sans |
| Catégorie de protection contre les explosions pour la poussière (EF003998) | Sans |
