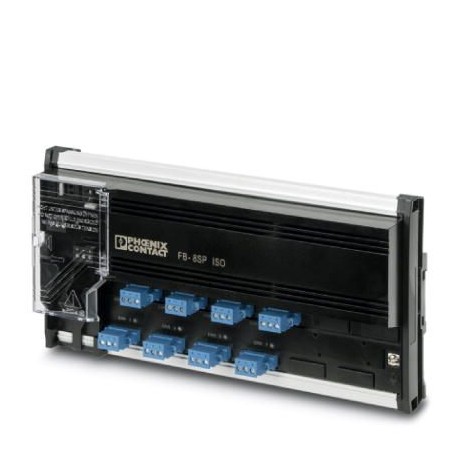

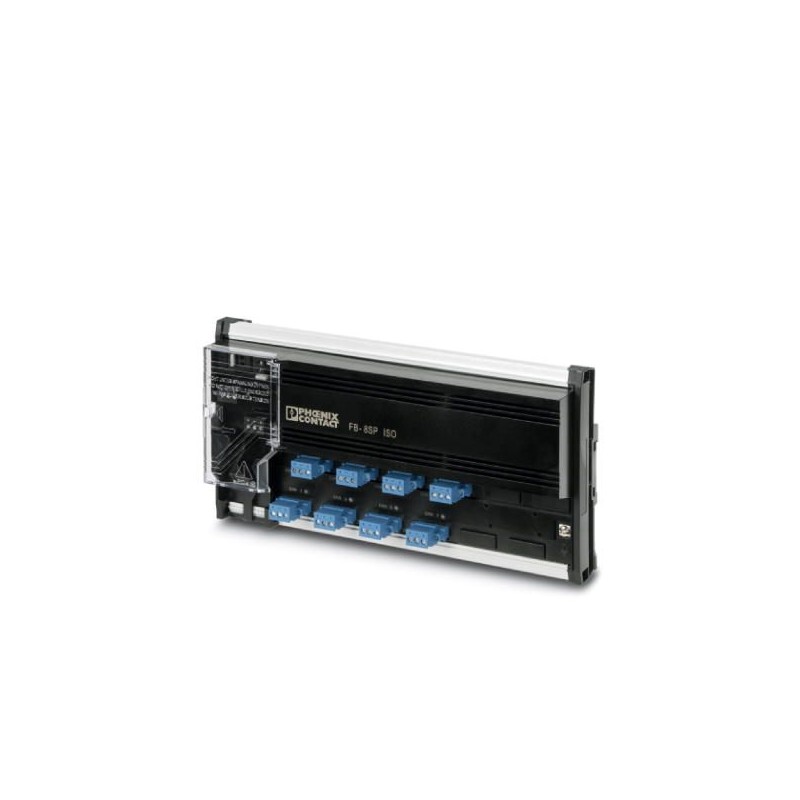

FB-8SP ISO 2316311 PHOENIX CONTACT Gerätekoppler
FB-8SP ISO
2316311
PHOENIX_CONTACT
Gerätekoppler
Gerätekoppler in Zone 1-Umgebung für FOUNDATION Fieldbus und PROFIBUS PA mit Klemmenanschlüssen für acht Abzweigdosen für Feldbus-Endgeräte.
Industriesteuerungen SPS > Feldbus, Dez. Peripherie - Einspeise- und Segmentmodul
Sicherheit und Kommunikation
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Related products
▲Bestseller
▲Mehr Infos
▲Kaufmännische Daten
| Bestellschlüssel | 2316311 |
|---|---|
| Verpackungseinheit | 1 STK |
| Verkaufsschlüssel | M1 - Kommunikationstechn. |
| Katalogseite | Seite 514 (C-6-2017) |
| GTIN | 4055626306803 |
| Gewicht pro Stück (exklusive Verpackung) | 1.190,000 g |
| Gewicht pro Stück (inklusive Verpackung) | 1.200,500 g |
| Zolltarifnummer | 85389099 |
| Herkunftsland | US (Vereinigte Staaten) |
Umgebungsbedingungen
| Umgebungstemperatur (Betrieb) | -40 °C ... 80 °C |
|---|---|
| Umgebungstemperatur (Lagerung/Transport) | -40 °C ... 85 °C |
| Zulässige Luftfeuchtigkeit (Betrieb) | 95 % (keine Betauung) |
| Schutzart | IP20 |
| IP20, IP30 über der Hauptleitung |
Allgemein
| Einbaulage | auf waagerechter und senkrechter Tragschiene NS 35 nach EN 60715 |
|---|---|
| Nettogewicht | 1190 g |
| Verschmutzungsgrad | 2 |
| Überspannungskategorie | II |
| Konformität | EMC 2014/30/EU |
| ATEX 2014/34/EU | |
| Fieldbus Foundation | FF-846 |
Versorgung
| Versorgungsspannungsbereich | 16 V DC ... 32 V DC (Hauptleitungsseitiger Eingang) |
|---|---|
| Stromaufnahme maximal | 35 mA (Hauptleitung, Leerlauf) |
| 350 mA (maximaler Strom der Hauptleitung) | |
| Leiterquerschnitt flexibel max. | 0,20 mm² |
| Leiterquerschnitt flexibel min. | 2,50 mm² |
| Leiterquerschnitt starr max | 0,20 mm² |
| Leiterquerschnitt starr min | 2,50 mm² |
| Leiterquerschnitt flexibel AWG max | 12 |
| Leiterquerschnitt flexibel AWG min | 24 |
| Leiterquerschnitt AWG max | 12 |
| Leiterquerschnitt AWG min | 24 |
Serielle Schnittstelle
| Schnittstelle 1 | Foundation Fieldbus und PROFIBUS PA-Segment |
|---|---|
| Anzahl der Ports | 8 |
| Anschlussart | Steckbarer COMBICON-Schraubanschluss für jeden Stichabgriff |
| Abschlusswiderstand | Integrierter Abschluss, aktiviert mit Brücke an den richtigen Klemmen |
| Leiterquerschnitt starr min | 0,2 mm² |
| Leiterquerschnitt starr max | 2,5 mm² |
| Leiterquerschnitt flexibel min. | 0,2 mm² |
| Leiterquerschnitt flexibel max. | 2,5 mm² |
| Leiterquerschnitt AWG min | 24 |
| Leiterquerschnitt AWG max | 12 |
| Ausgangsnennspannung | ≤ 14 V (Pro Stichabgriff) |
| Ausgangsstrom | 35 mA (pro Stichabgriff) |
| Induktivität Li | 0 µH |
| Max. Ausgangsspannung Uo | 16,7 V |
Sicherheitstechnische Daten
| Eingangsspannung Ui | 32 V |
|---|---|
| Max. Ausgangsspannung Uo | 16,7 V |
| Max. Ausgangsstrom Io | 250 mA |
| Max. Ausgangsleistung Po | 1,05 W |
| Gruppe | IIC |
| max. äußere Kapazität Co | 0,39 µF |
| Gruppe | IIB |
| max. äußere Kapazität Co | 2,33 µF |
| Gruppe | IIC |
| max. äußere Induktivität Lo | 0,56 mH |
| Gruppe | IIB |
| max. äußere Induktivität Lo | 2,27 mH |
| ATEX | DEMKO 16ATEX 1689X II 2(1) G Ex eb ib mb [ia Ga] IIC T4 Gb II (1D) [Ex ia Da] IIIC FISCO power supply (spur) |
| IECEx | IECEx UL 16.0114X Ex eb ib mb [ia Ga] IIC T4 Gb [Ex ia Da] IIIC FISCO power supply (spur) |
| Sicherheitstechnische Maximalspannung Um | 253 V |
Normen und Bestimmungen
| Art der Prüfung | Korrosionswiderstand gemäß ANSI-ISA 71.04-1985 - Schweregrad G3 |
|---|---|
| Benennung | Normen / Bestimmungen |
| Normen/Bestimmungen | Störfestigkeit gegen gedämpfte Sinusschwingungen gemäß IEC 61000-4-12 |
| Benennung | Normen / Bestimmungen |
| Normen/Bestimmungen | Trockene Wärme gemäß IEC 61131-2 |
| Benennung | Normen / Bestimmungen |
| Normen/Bestimmungen | Feuchte Wärme gemäß IEC 61131-2 |
| Benennung | Normen / Bestimmungen |
| Normen/Bestimmungen | Schock- und Vibration gemäß EN 61131-2 und EN 50178 |
| IEC 61158-2 | |
| Brennbarkeitsklasse nach UL 94 | V0 |
| Schock | 15g für 11 ms |
| Vibration (Betrieb) | 2g, 10 Hz ... 150 Hz |
| Konformität | EMC 2014/30/EU |
| ATEX 2014/34/EU | |
| Fieldbus Foundation | FF-846 |
| Gruppe | IIC |
| IIB | |
| IIC | |
| IIB | |
| ATEX | DEMKO 16ATEX 1689X II 2(1) G Ex eb ib mb [ia Ga] IIC T4 Gb II (1D) [Ex ia Da] IIIC FISCO power supply (spur) |
| IECEx | IECEx UL 16.0114X Ex eb ib mb [ia Ga] IIC T4 Gb [Ex ia Da] IIIC FISCO power supply (spur) |
| UL, USA / Kanada | Install in Class I, Div. 2, Groups A, B, C, D Entity/FISCO spur to: Class I, Groups A, B, C, D; Class II, Groups E, F, G; Class III; Group IIIC Class I, Zone 1 AEx eb ib mb [ia Ga] IIC T4 Gb [AEx ia Da] IIIC FISCO power supply (spur) Ex eb ib mb [ia Ga] IIC T4 Gb [Ex ia Da] IIIC FISCO power supply (spur) |
Environmental Product Compliance
| China RoHS | Zeitraum für bestimmungsgemäße Verwendung (EFUP): 50 Jahre |
|---|---|
| Informationen über gefährliche Substanzen finden Sie in der Herstellererklärung unter dem Reiter "Downloads" |
Klassifikationen
eCl@ss 4.027250203eCl@ss 4.127250203eCl@ss 5.027250203eCl@ss 5.127259205eCl@ss 6.027242600eCl@ss 7.027242610eCl@ss 8.027242610eCl@ss 9.027242610
| Merkmal | Wert |
|---|---|
| Versorgungsspannung DC (EF007534) | 16 V |
| Spannungsart der Versorgungsspannung (EF002991) | DC |
| Anzahl der HW-Schnittstellen Industrial Ethernet (EF003020) | 0 |
| Anzahl der Schnittstellen PROFINET (EF006932) | 0 |
| Anzahl der HW-Schnittstellen seriell RS-232 (EF003021) | 0 |
| Anzahl der HW-Schnittstellen seriell RS-422 (EF003022) | 0 |
| Anzahl der HW-Schnittstellen seriell RS-485 (EF003023) | 8 |
| Anzahl der HW-Schnittstellen seriell TTY (EF003024) | 0 |
| Anzahl der HW-Schnittstellen parallel (EF003026) | 0 |
| Anzahl der HW-Schnittstellen Wireless (EF006933) | 0 |
| Anzahl der HW-Schnittstellen USB (EF003025) | 0 |
| Anzahl der HW-Schnittstellen sonstige (EF003027) | 0 |
| Mit optischer Schnittstelle (EF003028) | Nein |
| Systemkomponente (EF004118) | Ja |
| Schutzart (IP) (EF005474) | IP20 |
| Ausführung des elektrischen Anschlusses (EF003961) | sonstige |
| Mit Potentialtrennung (EF003272) | Nein |
| Mit Einspeisemodul (EF003993) | Nein |
| Geeignet als Segmentmodul (EF004104) | Ja |
| Distanzmodul (EF006653) | Nein |
| Feldbusanschluss über seperaten Buskoppler möglich (EF004002) | Ja |
| Busdiagnose möglich (EF003989) | Nein |
| Tragschienenmontage möglich (EF003972) | Ja |
| Wand-/Direktmontage möglich (EF007020) | Nein |
| Fronteinbau möglich (EF007016) | Nein |
| Rack-Montage möglich (EF007018) | Nein |
| Geeignet für Sicherheitsfunktionen (EF001597) | Nein |
| SIL nach IEC 61508 (EF009889) | ohne |
| Performance Level nach EN ISO 13849-1 (EF007399) | ohne |
| Zugehöriges Betriebsmittel (Ex ia) (EF004141) | Nein |
| Zugehöriges Betriebsmittel (Ex ib) (EF004142) | Nein |
| Explosionsschutz-Kategorie für Gas (EF003997) | ohne |
| Explosionsschutz-Kategorie für Staub (EF003998) | ohne |
