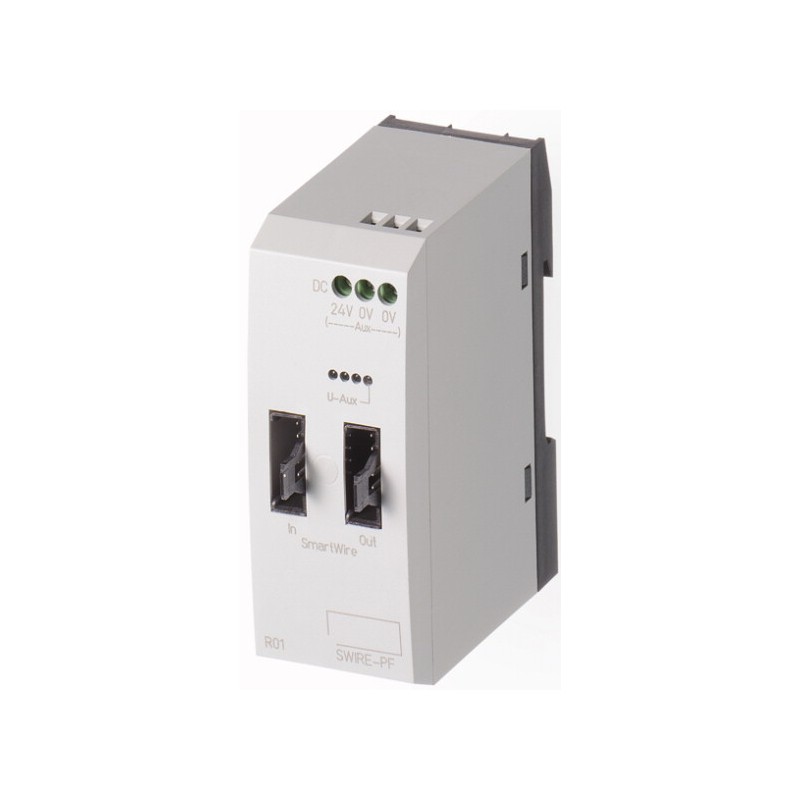

SWIRE-PF 107029 EATON ELECTRIC Modulo di alimentazione SWD, 24VDC Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

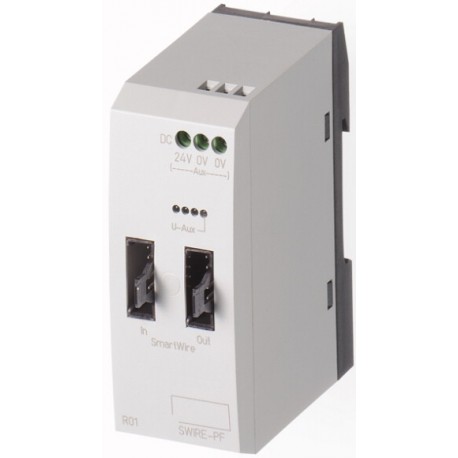

SWIRE-PF 107029 EATON ELECTRIC Modulo di alimentazione SWD, 24VDC

SWIRE-PF

107029

EATON-MOELLER

SWD modulo di alimentazione 24 V DC

Maggiori dettagli


sistemi di controllo industriali (PLC) > bus di campo, periferica remota – modulo di alimentazione e segmentazione

Home > EATON - MOELLER

* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

* Questo articolo potrebbe essere obsoleto. Se sei interessato chiedete noi un preventivo e ti diremo se ci sono unità disponibili. Se non ce ne sono più, un nostro tecnico cercherà un'alternativa fornibile con caratteristiche simili.

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Dettagli

▲


Modulo di alimentazione SWD, 24VDC
Eaton Catalog No.
SWIRE-PF
Modulo di alimentazione per sistema SWIRE per nuovi alimentatori tensione di comando contattori
[

Programma di fornitura

Sotto gamma
Moduli
Funzione di base
Sistema di collegamento SmartWire
Descrizione
Modulo Power per l'alimentazione della tensione di comando.
- Collegamento al gateway SmartWire come utente inattivo (nessun indirizzo).
Note

Max. 4 moduli Power per linea SmartWire.

,

Dati tecnici

Generalità
Conformità alle normeGeneralità
IEC/EN 60947
EN 55011
EN 55022
IEC/EN 61000-4
IEC/EN 60068-2-27
Montaggio
Guida DIN IEC/EN 60715 (35 mm) o montaggio a vite con basi di fissaggio ZB4-101-GF1 (accessori)
Dimensioni (B x H x P)
35 x 90 x 74 mm
Peso
0.1 kg
Sezioni di collegamento
Rigido
0,34…1,5 mm2
Flessibile con puntalino
0,34…1,5 mm2
Rigido o semirigido
22…16 AWG
Cacciavite a taglio
3.5 x 0.8 mm
Max. forza di serraggio
0.6 Nm
Temperatura ambiente
Temperatura ambienteFunzionamento
-25 - +55 °C
Temperatura ambienteStoccaggio
-25 - +70 °C
Condensa
Eliminazione della condensa con misure idonee
Umidità relativa, nessuna condensa (IEC/EN 60068-2-30)
5 - 95 %
Pressione atmosferica (funzionamento)
795 - 1080 hPa
Condizioni ambientali meccaniche
Grado di protezione (IEC/EN 60529, EN50178, VBG 4)
IP20
Categoria di sovratensione/grado di inquinamento
2
Posizione di montaggio
verticale
Compatibilità elettromagnetica (EMC)
Scarica elettrostatica (IEC EN 61000-4-2, Level 3, ESD)Scarico dell'aria
8 kV
Campi elettromagnetici (IEC/EN 61000-4-3, RFI) [V/m]
10
Radiodisturbo (EN 55011, EN 55022
Classe A
Impulsi Burst (IEC/EN 61000-4-4, categoria 3)Cavo di alimentazione
2 kV
Impulsi Burst (IEC/EN 61000-4-4, categoria 3)Conduttori di segnale
2 kV
Impulsi ad alta energia (Surge) (IEC/EN 61000-4-5, Level 2)
0,5 (cavi di alimentazione simmetrici) kV
Ammisione a IEC EN 61000-4-6
10 V
Prova di isolamento
Misurazione della distanza di isolamento in aria
EN 50178, EN 60947-1, UL 508, CSA C22.2 No 142
Prova di isolamento
EN 50178, EN 60947-1
(Tensione di alimentazione apparecchiatura elettronica Gateway e apparecchiature elettroniche utente SmartWire) UGateway
Campo ammissibile
20,4…28,8
Dissipazione a 24 V DC
tip. 1 W
Tensione di alimentazioneUAUX(tensione di alimentazione per l'inserimento dell'utente SmartWire ad. es. bobine di protezione)
Tensione nominale d'impiegoUAUX
24, -15 %, +20 % (declassamento a partire da > 40 °C) V DC
Campo ammesso
20,4…28,8, per 45 °C: 21…28,8, per 50 °C: 21,6…28,8, per 55 °C: 22,2…27,6 V DC
Corrente di ingressoUAUXcon 24 V DC
tip. 3 A
Ondulazione residua
≦ 5 %
Interruzioni di tensione (IEC/EN 61131-2)
10 ms
Tensione [Us]
Sì V
Protezione contro il cortocircuito sul lato SmartWire
no, protezione esterna 3 A o FAZ-Z3
Indicazioni LED
Alimentazione contattori SmartWire
UAux: verde
MODBUS
Sezionamento di potenzialeallo SmartWire
per tensione di alimentazione UAUX: no
per tensione di alimentazione UGateway: no
SmartWire
Tecnica di collegamento
Spina, a 6 poli
Linea dati/alimentazione
Cavo piatto a 6 fili
Lunghezza cavo max sistema SmartWire
4 m
Chiusura bus
connettori
Indirizzo utente
keine
Utente
max. 4 moduli SmartWire per linea.
Impostazione indirizzi
nessuno
Funzione
Nessun utente SmartWire
Uscite relè
Categoria di sovratensione/grado di inquinamento
II/2
Corrente termica convenzionale [Ith]
4 A
,

Verifiche di progetto secondo IEC/EN 61439

Dati tecnici per verifiche di progetto
Corrente nominale d'impiego per i dati relativi alla dissipazione [In]
0 A
Dissipazione per polo, in funzione della corrente [Pvid]
0 W
Dissipazione dell'apparecchio, in funzione della corrente [Pvid]
0 W
Dissipazione statica, indipendente dalla corrente [Pvs]
1 W
Potere di dissipazione [Pve]
0 W
Temperatura ambiente di servizio min.
-25 °C
Temperatura ambiente di servizio max.
+55 °C
Verifiche di progetto IEC/EN 61439
10.2 Idoneità di materiali e componenti10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.1 Resistenza dell'involucro al calore
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.2 Resistenza dei materiali isolanti a livelli di calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.3 Resistenza dei materiali isolanti a livelli di calore straordinari
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.4 Resistenza all'irradiazione UV
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.6 Prova d'urto
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.7 Diciture
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione degli involucri
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Vie di dispersione aerea e superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione contro scosse elettriche
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Montaggio incassato di apparecchi
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Circuiti interni e collegamenti
Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori introdotti dall'esterno
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.2 Rigidità dielettrica a frequenza di rete
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.3 Tensione di tenuta a impulso
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.4 Verifica di involucri in materiale isolante
Rientra nella responsabilità del costruttore del quadro elettrico.
10.10 Riscaldamento
Il calcolo del surriscaldamento rientra nella responsabilità del costruttore del quadro elettrico. Eaton fornisce i dati relativi alla dissipazione delle apparecchiature.
10.11 Resistenza al corto circuito
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.12 EMC
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le indicazioni delle istruzioni per il montaggio (IL).
,

Dati tecnici secondo ETIM 7.0

sistemi di controllo industriali (PLC) (EG000024) / bus di campo, periferica remota – modulo di alimentazione e segmentazione (EC001600)
Tecnica Di Ar., Elettr., Energia, Tecn. Di Comm., Rete E Proc. Di Conduttura / UnitÓ di controllo / Bus Di Campo Periferia Decentrale / BUS di campo perif. decen. - modulo d'alimentazione e a segmento ([email protected] [BAA071013])
tensione di alimentazione per AC 50 Hz
0 - 0 V
tensione di alimentazione per AC 60 Hz
0 - 0 V
tensione di alimentazione per DC
20.4 - 28.8 V
tipo di tensione di alimentazione
DC
tipo di tensione di alimentazione
DC
numero di interfacce HW Industrial Ethernet
0
numero di interfacce HW PROFINET
0
numero di interfacce HW seriali RS232
0
numero di interfacce HW seriali RS422
0
numero di interfacce HW seriali RS485
0
numero di interfacce HW seriali TTY
0
numero di interfacce HW parallele
0
numero di interfacce HW wireless
0
numero di interfacce HW USB
0
numero di interfacce HW altre
2
con interfaccia ottica
no
supporta protocollo TCP/IP
no
supporta protocollo PROFIBUS
no
supporta protocollo CAN
no
supporta protocollo INTERBUS
no
supporta protocollo ASI
no
supporta protocollo EIB
no
supporta protocollo MODBUS
no
supporta protocollo Data-Highway
no
supporta protocollo DeviceNet
no
supporta protocollo SUCONET
no
supporta il protocollo per LON
no
supporta il protocollo per PROFINET IO
no
supporta il protocollo per PROFINET CBA
no
supporta il protocollo per SERCOS
no
supporta il protocollo per Foundation Fieldbus
no
supporta il protocollo per EtherNet/IP
no
supporta il protocollo per AS-Interface Safety at Work
no
supporta il protocollo per DeviceNet Safety
no
protocollo INTERBUS per Safety
no
supporta il protocollo per PROFIsafe
no
supporta il protocollo per SafetyBUS p
no
supporta il protocollo per altri sistemi bus
sì
standard radio Bluetooth
no
standard radio WLAN 802.11
no
standard radio GPRS
no
standard radio GSM
no
standard radio UMTS
no
componenti del sistema
sì
grado di protezione (IP)
IP20
esecuzione del collegamento elettrico
raccordo a vite
con separazione del potenziale
no
con modulo di alimentazione
sì
adatto come modulo di segmento
sì
modulo di distanza
no
collegamento bus di campo tramite accoppiatore separato possibile
sì
diagnosi bus possibile
no
montaggio su guida portante possibile
sì
montaggio a parete/diretto possibile
sì
montaggio frontale possibile
no
montaggio su rack possibile
no
adatto per funzioni di sicurezza
sì
categoria secondo EN 954-1
4
SIL secondo IEC 61508
senza
livello di performance secondo EN ISO 13849-1
senza
risorsa corrispondente (Ex ia)
no
risorsa corrispondente (Ex ib)
no
categoria di protezione antideflagrante per gas
senza
categoria di protezione antideflagrante per polvere
senza
larghezza
35 mm
altezza
90 mm
profondità
74 mm
,

Approvazioni

Product Standards
IEC/EN 60947-4-1; UL 508; CSA-C22.2 No. 14-05; CE marking
UL File No.
E29184
UL Category Control No.
NKCR
CSA File No.
012528
CSA Class No.
2252-01
North America Certification
UL listed, CSA certified
Specially designed for North America
No
,
