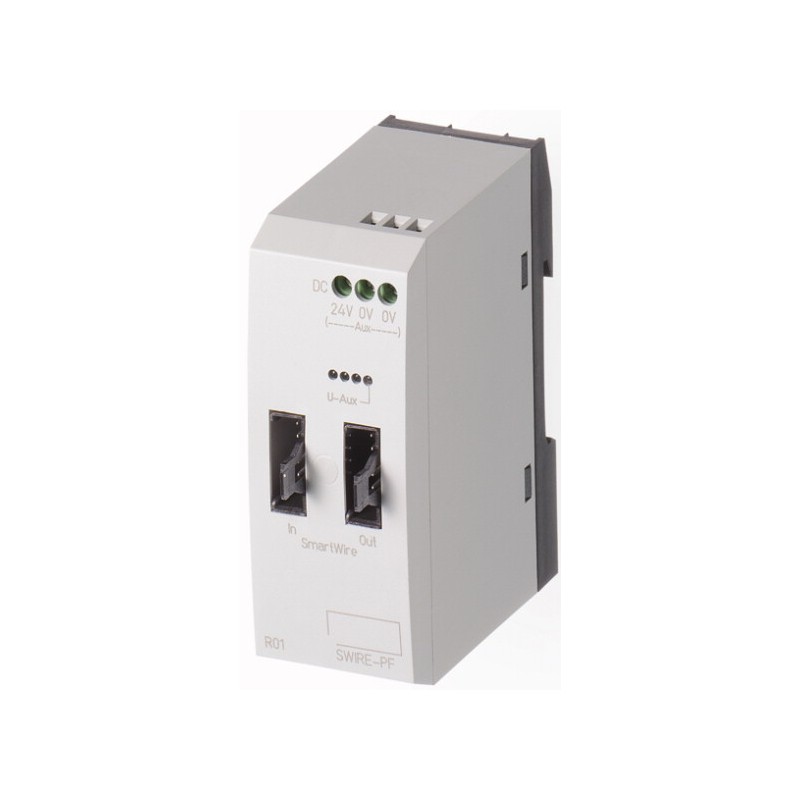

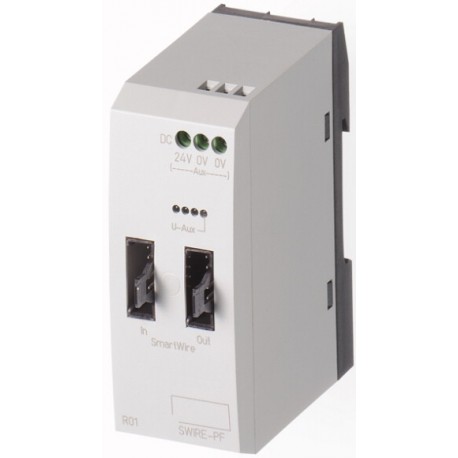

SWIRE-PF 107029 EATON ELECTRIC DAT modules d'alimentation, 24 V DC
SWIRE-PF
107029
EATON-MOELLER
DAT modules d'alimentation, 24 V DC
Module d’injection pour système SWARE pour tension de commande du contacteur d’injection
Commande industrielle API > Bus de terrain, périphérie déc. - module d'alimentation et de segment
Home > EATON - MOELLER
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER
Les plus vendus
▲En savoir plus
▲Module d'alimentation SWD, 24V DC
Eaton N° de catalogue
SWIRE-PF
Module d'alimentation pour système SWIRE pour nouvelle alimentation tension de commande contacteur
Gamme de livraison
Autres appareils de la gamme
Modules
Fonction de base
Système de connexion SmartWire
Description
Module d'alimentation de la tension de commande.
- Relié à la passerelle SmartWire comme participant passif (pas d'adresse)
- Relié à la passerelle SmartWire comme participant passif (pas d'adresse)
Remarques
Max. 4 modules d'alimentation par branche SmartWire.
Caractéristiques techniques
Généralités
Conformité aux normes et prescriptionsGénéralités
IEC/EN 60947
EN 55011
EN 55022
IEC/EN 61000-4
IEC/EN 60068-2-27
EN 55011
EN 55022
IEC/EN 61000-4
IEC/EN 60068-2-27
Facilité de montage et gain de place
Profilé chapeau IEC/EN 60715 (35mm) ou fixation par vis à l'aide de pattes de montage ZB4-101-GF1 (équipements complémentaires)
Encombrements (L x H x P)
35 x 90 x 74 mm
Poids
0.1 kg
Sections raccordables
Conducteur à âme massive
0,34…1,5 mm2
Conducteur souple avec embout
0,34…1,5 mm2
âme massive ou multibrins
22…16 AWG
Tournevis pour vis à fente
3.5 x 0.8 mm
Couple de serrage max.
0.6 Nm
Résistance climatique
Température ambianteModes de fonctionnement
-25 - +55 °C
Température ambianteStockage
- 25 - + 70 °C
Condensation
Eviter la condensation (prendre mesures appropriées).
Humidité relative, sans condensation (IEC/EN 60068-2-30)
5 - 95 %
Pression de l'air (service)
795 - 1080 hPa
Résistance mécanique
Degré de protection (IEC/EN 60529, EN50178, VBG4)
IP20
Catégorie de surtension/Degré de pollution
2
Position de montage
Verticale
Compatibilité électromagnétique (CEM)
Décharges électrostatiques (IEC EN 61000-4-2, niveau 3, ESD)Décharge dans l'air
8 kV
Champs électromagnétiques rayonnés (IEC/EN 61000-4-3, RFI) [V/m]
10
Perturbations radioélectriques (EN 55011, EN 55022)
Classe « A »
Transitoires rapides en salves (IEC/EN 61000-4-4, niveau 3)Câble d'alimentation
2 kV
Transitoires rapides en salves (IEC/EN 61000-4-4, niveau 3)Câbles de signaux
2 kV
Ondes de choc (surge) (IEC/EN 61000-4-5, niveau 2)
0.5 (câbles d'alimentation, symétriques) kV
Perturbations conduites (IEC/EN 61000-4-6)
10 V
Tenue diélectrique
Dimensionnement des lignes de fuite et distances dans l'air
EN 50178, EN 60947-1, UL 508, CSA C22.2 No 142
Tenue diélectrique
EN 50178, EN 60947-1
Alimentation circuits électroniques passerelle et participants SmartWire UGateway
Plage admissible
20,4…28,8
Puissance dissipée sous 24 V DC
Réf. 1 W
Tension d'alimentation UAUX(pour connexion des participants SmartWire, par ex. bobines de contacteur)
Tension assignée d'emploi UAUX
24, -15 %, +20 % (déclassement à partir de > 40 °C) V DC
Plage admissible
20.4 - 28.8, à 45 °C : 21 - 28.8, à 50 °C : 21.6 - 28.8, à 55 °C :22.2 - 27.6 V DC
Courant d'entrée UAUXsous 24 V DC
Moy. 3 A
Ondulation résiduelle
≦ 5 %
Tolérance aux microcoupures (IEC/EN 61131-2)
10 ms
Tension [Us]
oui V
Protection contre les courts-circuits côté SmartWire
non, fusible externe 3 A ou FAZ-Z3
DEL de visualisation
Alimentation SmartWire contacteurs
UAUX: verte
MODBUS
Séparation galvaniquevers SmartWire
Vers tension d'alimentation UAUX: non
Vers tension d'alimentation UGateway: non
Vers tension d'alimentation UGateway: non
SmartWire
Raccordement
Connecteur mâle 6 pôles
Câble données/énergie
Câble plat 6 fils
Longueur de câble max. système SmartWire
4 m
Terminaison de bus
Connecteur
Adresses participants
keine
Participant
max. 4 modules SmartWire par branche
Paramétrage adresses
aucun(e)
Fonctionnement
aucun participant SmartWire
Sorties à relais
Catégorie de surtension/Degré de pollution
II/2
Courant thermique conventionnel [Ith]
4 A
Vérification de la conception selon IEC/EN 61439
Caractéristiques techniques pour la vérification de la conception
Courant assigné d'emploi pour indication de la puissance dissipée [In]
0 A
Puissance dissipée par pôle, en fonction du courant [Pvid]
0 W
Puissance dissipée du matériel, fonction du courant [Pvid]
0 W
Puissance dissipée statique, dépendante du courant [Pvs]
1 W
Pouvoir d'émission de puissance dissipée [Pve]
0 W
Température d’emploi min.
-25 °C
Température d’emploi max.
+55 °C
Certificat d'homologation IEC/EN 61439
10.2 Résistance des matériaux et des pièces10.2.2 Résistance à la corrosion
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.1 Résistance à la chaleur de l'enveloppe
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.2 Résistance Matières isolantes Chaleur normale
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.3 Résistance Matières isolantes Chaleur exceptionnelle
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.4 Résistance aux UV
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.5 Elevation
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2 Résistance des matériaux et des pièces10.2.6 Essai de choc
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2 Résistance des matériaux et des pièces10.2.7 Inscriptions
Les exigences de la norme produit sont respectées.
10.3 Degré de protection des enveloppes
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.4 Distances d'isolement et lignes de fuite
Les exigences de la norme produit sont respectées.
10.5 Protection contre les chocs électriques
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.6 Montage de matériel
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.7 Circuits électriques et raccordements internes
Sous la responsabilité du tableautier.
10.8 Raccordements pour conducteurs passés de l'extérieur
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.2 Tension de tenue à fréquence industrielle
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.3 Tension de tenue aux chocs
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.4 Test d'enveloppes en matière isolante
Sous la responsabilité du tableautier.
10.10 Echauffement
Le calcul de l'échauffement est sous la responsabilité du tableautier. Eaton fournit les données de puissance dissipée des appareils.
10.11 Tenue aux courts-circuits
Sous la responsabilité du tableautier. Les spécifications des appareils doivent être respectées.
10.12 Compatibilité électromagnétique
Sous la responsabilité du tableautier. Les spécifications des appareils doivent être respectées.
10.13 Fonctionnement mécanique
Au niveau de l'appareil, les conditions requises sont remplies dans la mesure où les instructions de la notice de montage (IL) sont prises en compte.
Caractéristiques techniques ETIM 7.0
Commande industrielle API (EG000024) / Bus de terrain, périphérie déc. - module d'alimentation et de segment (EC001600)
Electricité, Electronique, Automatisation et Commande / Commande / Bus de terrain, périphérique décentralisé / Bus de terrain, périquérique décentralisé - module d'alimentation et de segment ([email protected] [BAA071013])
tension d'alimentation CA 50 Hz
0 - 0 V
tension d'alimentation CA 60 Hz
0 - 0 V
tension d'alimentation CC
20.4 - 28.8 V
type de tension d’alimentation
DC
type de tension d’alimentation
DC
nombre d'interfaces matérielles Industrial Ethernet
0
nombre d'interfaces matérielles PROFINET
0
nombre d'interfaces matérielles en série RS-232
0
nombre d'interfaces matérielles en série RS-422
0
nombre d'interfaces matérielles en série RS-485
0
nombre d'interfaces matérielles en série TTY
0
nombre d'interfaces matérielles parallèles
0
nombre d'interfaces matérielles Wireless
0
nombre d'interfaces matérielles USB
0
nombre d'autres interfaces matérielles
2
avec interface optique
non
protocole pris en charge pour TCP/IP
non
protocole pris en charge pour PROFIBUS
non
protocole pris en charge pour CAN
non
protocole pris en charge pour INTERBUS
non
protocole pris en charge pour ASI
non
protocole pris en charge pour KNX
non
protocole pris en charge pour MODBUS
non
protocole pris en charge pour Data-Highway
non
protocole pris en charge pour DeviceNet
non
protocole pris en charge pour SUCONET
non
protocole pris en charge pour LON
non
protocole pris en charge pour PROFINET IO
non
protocole pris en charge pour PROFINET CBA
non
protocole pris en charge pour SERCOS
non
protocole pris en charge pour Foundation Fieldbus
non
protocole pris en charge pour EtherNet/IP
non
protocole pris en charge pour AS-Interface Safety at Work
non
protocole pris en charge pour DeviceNet Safety
non
protocole pris en charge pour INTERBUS-Safety
non
protocole pris en charge pour PROFIsafe
non
protocole pris en charge pour SafetyBUS p
non
protocole pris en charge pour autres systèmes de bus
oui
standard radio Bluetooth
non
standard radio WLAN 802.11
non
standard radio GPRS
non
standard radio GSM
non
standard radio UMTS
non
composants système
oui
indice de protection (IP)
IP20
finition du raccordement électrique
borne à vis
avec séparation de potentiel
non
avec module d'alimentation
oui
adapté en tant que module de segment
oui
module de distance
non
raccordement au bus de champ possible sur coupleur de bus séparé
oui
diagnostic de bus possible
non
montage possible sur barres profilées
oui
montage mural/direct possible
oui
encastrement frontal possible
non
montage sur rack possible
non
adapté aux fonctions de sécurité
oui
catégorie selon EN 954-1
4
SIL conformément à IEC 61508
sans
niveau de performance selon EN ISO 13849-1
sans
matériel associé (Ex ia)
non
matériel associé (Ex ib)
non
catégorie de protection contre les explosions pour le gaz
sans
catégorie de protection contre les explosions pour la poussière
sans
largeur
35 mm
hauteur
90 mm
profondeur
74 mm
Homologations
Product Standards
IEC/EN 60947-4-1; UL 508; CSA-C22.2 No. 14-05; CE marking
UL File No.
E29184
UL Category Control No.
NKCR
CSA File No.
012528
CSA Class No.
2252-01
North America Certification
UL listed, CSA certified
Specially designed for North America
No
Encombrements
SWIRE-PF
| Caractéristique | Valeur |
|---|---|
| Tension d'alimentation CA 50 Hz (EF007532) | 0 V |
| Tension d'alimentation CA 60 Hz (EF007533) | 0 V |
| Tension d'alimentation CC (EF007534) | 20.4 V |
| Type de tension d'alimentation (EF002991) | CC |
| Nombre d'interfaces matérielles Industrial Ethernet (EF003020) | 0 |
| Nombre d'interfaces matérielles PROFINET (EF006932) | 0 |
| Nombre d'interfaces matérielles en série RS-232 (EF003021) | 0 |
| Nombre d'interfaces matérielles en série RS-422 (EF003022) | 0 |
| Nombre d'interfaces matérielles en série RS-485 (EF003023) | 0 |
| Nombre d'interfaces matérielles en série TTY (EF003024) | 0 |
| Nombre d'interfaces matérielles parallèles (EF003026) | 0 |
| Nombre d'interfaces matérielles Wireless (EF006933) | 0 |
| Nombre d'interfaces matérielles USB (EF003025) | 0 |
| Nombre d'autres interfaces matérielles (EF003027) | 2 |
| Avec interface optique (EF003028) | Non |
| supporte le protocole pour EtherCAT (EF017564) | Non |
| Protocole pris en charge pour TCP/IP (EF003050) | Non |
| Protocole pris en charge pour PROFIBUS (EF003052) | Non |
| Protocole pris en charge pour CAN (EF003053) | Non |
| Protocole pris en charge pour INTERBUS (EF003054) | Non |
| Protocole pris en charge pour ASI (EF003051) | Non |
| Protocole pris en charge pour KNX (EF003055) | Non |
| Protocole pris en charge pour Modbus (EF003057) | Non |
| Protocole pris en charge pour Data-Highway (EF003058) | Non |
| Protocole pris en charge pour DeviceNet (EF003059) | Non |
| Protocole pris en charge pour SUCONET (EF003060) | Non |
| Protocole pris en charge pour LON (EF003017) | Non |
| Protocole pris en charge pour PROFINET IO (EF007525) | Non |
| Protocole pris en charge pour PROFINET CBA (EF007524) | Non |
| Protocole pris en charge pour SERCOS (EF006657) | Non |
| Protocole pris en charge pour Foundation Fieldbus (EF007522) | Non |
| Protocole pris en charge pour EtherNet/IP (EF007521) | Non |
| Protocole pris en charge pour AS-Interface Safety at Work (EF007519) | Non |
| Protocole pris en charge pour DeviceNet Safety (EF007520) | Non |
| Protocole pris en charge pour INTERBUS-Safety (EF006662) | Non |
| Protocole pris en charge pour PROFIsafe (EF007526) | Non |
| Protocole pris en charge pour SafetyBUS p (EF007527) | Non |
| Protocole pris en charge pour autres systèmes de bus (EF003062) | Oui |
| Standard radio Bluetooth (EF007178) | Non |
| Standard radio WLAN 802.11 (EF007179) | Non |
| Standard radio GPRS (EF008523) | Non |
| Standard radio GSM (EF008524) | Non |
| Standard radio UMTS (EF008525) | Non |
| Composants système (EF004118) | Oui |
| Classe de protection (IP) (EF005474) | IP20 |
| Finition du raccordement électrique (EF003961) | Borne à vis |
| Avec séparation de potentiel (EF003272) | Non |
| Avec module d'alimentation (EF003993) | Oui |
| Adapté en tant que module de segment (EF004104) | Oui |
| Module de distance (EF006653) | Non |
| Raccordement au bus de champ possible sur coupleur de bus séparé (EF004002) | Oui |
| Diagnostic de bus possible (EF003989) | Non |
| Montage possible sur barres profilées (EF003972) | Oui |
| Montage mural/direct possible (EF007020) | Oui |
| Encastrement frontal possible (EF007016) | Non |
| Montage sur rack possible (EF007018) | Non |
| Adapté aux fonctions de sécurité (EF001597) | Oui |
| SIL conformément à IEC 61508 (EF009889) | Sans |
| Niveau de performance selon EN ISO 13849-1 (EF007399) | Sans |
| Matériel associé (Ex ia) (EF004141) | Non |
| Matériel associé (Ex ib) (EF004142) | Non |
| Catégorie de protection contre les explosions pour le gaz (EF003997) | Sans |
| Catégorie de protection contre les explosions pour la poussière (EF003998) | Sans |
| certifié pour zone à risque UL classe I (EF017622) | Non |
| certifié pour zone à risque UL classe II (EF017625) | Non |
| certifié pour zone à risque UL classe III (EF017627) | Non |
| certifié pour zone à risque UL division 1 (EF017628) | Non |
| certifié pour zone à risque UL division 2 (EF017629) | Non |
| certifié pour zone à risque UL groupe A (acétylène) (EF017632) | Non |
| certifié pour zone à risque UL groupe B (hydrogène) (EF017633) | Non |
| certifié pour zone à risque UL groupe C (éthylène) (EF017635) | Non |
| certifié pour zone à risque UL groupe D (propane) (EF017636) | Non |
| certifié pour zone à risque UL groupe E (poussière de métal) (EF017637) | Non |
| certifié pour zone à risque UL groupe F (poussière carbonée) (EF017638) | Non |
| certifié pour zone à risque UL groupe G (poussière non conductrice) (EF017639) | Non |
| Largeur (EF000008) | 36 mm |
| Hauteur (EF000040) | 90 mm |
| Profondeur (EF000049) | 74 mm |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE EATON EN .pdf | 38 Mbytes |
|
Commentaires: (0) ▲
Aucun commentaire sur le produit encore.
Écrire commentaire
Sous forme de peau
| Score: |
|
| Nom: | |
| Email: | |
| Titre: | |
| Commentaire: | |
| Recommandez-vous acheter ce produit? | |
|
|
|
| Écrire commentaire | |
Toutes les évaluations que nous recevons des articles que nous proposons sont réels et vérifiés. Un petit geste, mais très précieux. Je vous remercie pour cette minute que vous passez à nous laisser votre avis et note sur les produits, car il nous aide à continuer à améliorer et à offrir encore plus la qualité de service.
