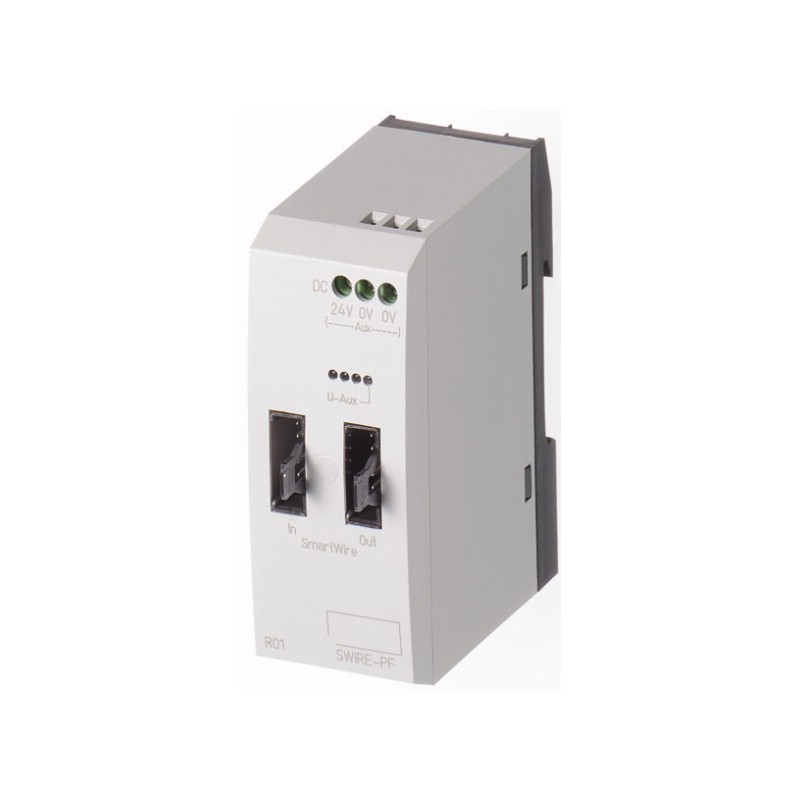

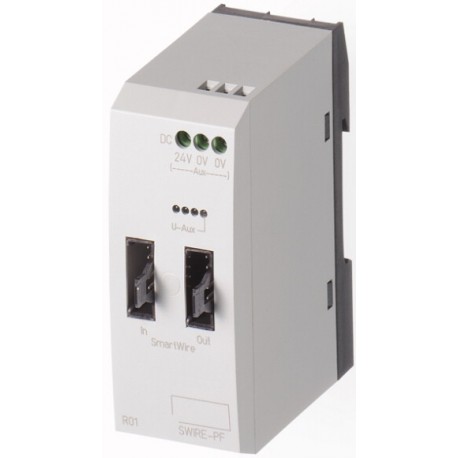

SWIRE-PF 107029 EATON ELECTRIC Модуль питания SmartWire
SWIRE-PF
107029
EATON-MOELLER
Модуль питания SmartWire
Модуль подачи для системы SWARE для управления напряжением контактора
Программируемые логические контроллеры (ПЛК) > Полевая шина, децентрализованн. периферия - модуль энергоснабжения/сегментный
Home > EATON - MOELLER
Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами EATON-MOELLER
Best sellers
▲Описание
▲Модуль питания SmartWire
Eaton Каталог №
SWIRE-PF
Программа поставок
Подассортимент
Модули
Основная функция
Система подключения SmartWire
Описание
Силовой модуль для подачи питания управляющего напряжения.
- подключение к шлюзу SmartWire в качестве неактивной платы (без адреса).
- подключение к шлюзу SmartWire в качестве неактивной платы (без адреса).
указания
макс. 4 модуля Power на ветвь SmartWire.
Технические характеристики
Общая информация
Стандарты и положенияОбщая информация
IEC/EN 60947
EN 55011
EN 55022
IEC/EN 61000-4
IEC/EN 60068-2-27
EN 55011
EN 55022
IEC/EN 61000-4
IEC/EN 60068-2-27
Монтаж
DIN рейка IEC/EN 60715 (35 мм) или винтовое крепление с опорами устройства ZB4-101-GF1 (дополнительное оснащение)
Размеры (Ш x В x Г)
35 x 90 x 74 мм
Вес
0.1 кг
Поперечные сечения соединения
одножильный
0,34…1,5 мм2
тонкопроволочный с оконечной муфтой
0,34…1,5 мм2
одно- или многожильные
22…16 AWG
Стандартная отвёртка
3.5 x 0.8 мм
макс. начальный пусковой момент
0.6 Нм
Климатические внешние условия
Температура окружающей средыЭксплуатация
-25 - +55 °C
Температура окружающей средыХранение
- 25 - + 70 °C
Конденсация
Предотвратить конденсацию, воспользовавшись соответствующими мерами
относительная влажность воздуха, без конденсации (IEC/EN 60068-2-30)
5 - 95 %
Давление воздуха (эксплуатация)
795 - 1080 hPa
Механические внешние условия
Класс защиты (IEC/EN 60529, EN50178, VBG 4)
IP20
Категория перенапряжения / степень загрязнения
2
установочное положение
вертикально
Электромагнитная совместимость (ЭМС)
Электростатическая разрядка (IEC EN 61000-4-2, уровень 3, ESD)Выход воздуха
8 кВ
электромагнитные поля (IEC/EN 61000-4-3, RFI) [V/m]
10
Подавление радиочастотных помех (EN 55011, EN 55022)
Класс A
Импульсное напряжение (IEC/EN 61000-4-4, уровень 3)Кабель питания
2 кВ
Импульсное напряжение (IEC/EN 61000-4-4, уровень 3)Сигнальные провода
2 кВ
мощные импульсы (скачок напряжения) (IEC/EN 61000-4-5, уровень 2)
0.5 (кабели питания симметричны) кВ
Впуск согласно IEC/EN 61000-4-6
10 В
Прочность изоляции
Измерение воздушных зазоров и путей утечки тока
EN 50178, EN 60947-1, UL 508, CSA C22.2 No 142
Прочность изоляции
EN 50178, EN 60947-1
Питающее напряжение электроники шлюза и электроники абонентов SmartWire Uшлюз
Допустимый диапазон
20,4…28,8
Потеря мощности при 24 В пост. тока
тип. 1 W
Питающее напряжениеUAUX(питающее напряжение для переключения абонентов SmartWire, напиример, катушек контакторов)
Номинальное напряжениеUAUX
24, -15 %, +20 % (дерейтинг начиная с > 40 °C) В пост. тока
Допустимый диапазон
20,4…28,8, при 45 °C: 21…28,8, при 50 °C: 21,6…28,8, при 55 °C: 22,2…27,6 В пост. тока
Входной токUAUXпри 24 В постоянного тока
тип. 3 A
Остаточная пульсация
≦ 5 %
Посадки напряжения (IEC/EN 61131-2)
10 мс
Напряжение [Us]
да В
Защита от короткого замыкания со стороны SmartWire
нет, внешнее устройство защиты 3 A или FAZ-Z3
Светодиодные индикаторы
Питание контакторов SmartWire
UAux: зеленый
MODBUS
Гальваническое разделениедля SmartWire
для питающего напряжения UAUX: нет
для питающего напряжения UGateway: нет
для питающего напряжения UGateway: нет
SmartWire
Техника присоединения
Разъем, 6-полюсный
Кабель данных/энергетический
6-жильный плоский кабель
Максимальная длина кабеля системы SmartWire
макс. 4 M
Заглушка шины
Соединительный штекер
Адрес абонента
keine
Абонент
макс. 4 модуля на ветвь SmartWire
Адресация
отсутствует
Функция
Не абонент SmartWire
Релейные выходы
Категория перенапряжения / степень загрязнения
II/2
обычный термический ток [Ith]
4 A
Bauartnachweis nach IEC/EN 61439
Технические характеристики для подтверждения типа конструкции
Номинальный ток для указания потери мощности [In]
0 A
Потеря мощности на полюс, в зависимости от тока [Pvid]
0 W
Потеря мощности оборудования, в зависимости от тока [Pvid]
0 W
Статическая потеря мощности, не зависит от тока [Pvs]
1 W
Способность отдавать потери мощности [Pve]
0 W
Мин. рабочая температура
-25 °C
Макс. рабочая температура
+55 °C
Проверка конструкции IEC/EN 61439
10.2 твёрдость материалов и деталей10.2.2 Коррозионная стойкость
Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.3.1 Нагревостойкость изоляции
Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве
Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве
Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.4 Устойчивость к ультрафиолетовому излучению
Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.5 Подъём
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.2 твёрдость материалов и деталей10.2.6 Испытание на удар
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.2 твёрдость материалов и деталей10.2.7 Ярлыки
Требования производственного стандарта выполнены.
10.3 Класс защиты изоляции
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.4 Воздушные промежутки и пути утечки тока
Требования производственного стандарта выполнены.
10.5 Защита от удара электрическим током
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.6 Монтаж оборудования
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.7 Внутренние электрические цепи и соединения
Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.8 Подключения проводов, введённых снаружи
Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9 Свойства изоляции10.9.2 Электрическая прочность при рабочей частоте
Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9 Свойства изоляции10.9.3 Прочность по отношению к импульсному напряжению
Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9 Свойства изоляции10.9.4 Проверка оболочек кабелей из изолирующего материала
Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.10 Нагрев
Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств.
10.11 Стойкость к коротким замыканиям
Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств.
10.12 Электромагнитная совместимость
Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств.
10.13 Механическая функция
Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL).
Технические характеристики согласно ETIM 7.0
PLC's (EG000024) / Fieldbus, decentr. periphery - power supply/segment module (EC001600)
Электротехника, электроника, системы автоматизации / Логические управляющие системы / Field bus, decentralized peripheral / Field bus, decentralized peripheral - feed and segment module ([email protected] [BAA071013])
Supply voltage AC 50 Hz
0 - 0 V
Supply voltage AC 60 Hz
0 - 0 V
Supply voltage DC
20.4 - 28.8 V
Voltage type of supply voltage
DC
Voltage type of supply voltage
DC
Number of HW-interfaces industrial Ethernet
0
Number of interfaces PROFINET
0
Number of HW-interfaces RS-232
0
Number of HW-interfaces RS-422
0
Number of HW-interfaces RS-485
0
Number of HW-interfaces serial TTY
0
Number of HW-interfaces parallel
0
Number of HW-interfaces Wireless
0
Number of HW-interfaces USB
0
Number of HW-interfaces other
2
With optical interface
No
Supporting protocol for TCP/IP
No
Supporting protocol for PROFIBUS
No
Supporting protocol for CAN
No
Supporting protocol for INTERBUS
No
Supporting protocol for ASI
No
Supporting protocol for KNX
No
Supporting protocol for MODBUS
No
Supporting protocol for Data-Highway
No
Supporting protocol for DeviceNet
No
Supporting protocol for SUCONET
No
Supporting protocol for LON
No
Supporting protocol for PROFINET IO
No
Supporting protocol for PROFINET CBA
No
Supporting protocol for SERCOS
No
Supporting protocol for Foundation Fieldbus
No
Supporting protocol for EtherNet/IP
No
Supporting protocol for AS-Interface Safety at Work
No
Supporting protocol for DeviceNet Safety
No
Supporting protocol for INTERBUS-Safety
No
Supporting protocol for PROFIsafe
No
Supporting protocol for SafetyBUS p
No
Supporting protocol for other bus systems
Yes
Radio standard Bluetooth
No
Radio standard WLAN 802.11
No
Radio standard GPRS
No
Radio standard GSM
No
Radio standard UMTS
No
System accessory
Yes
Degree of protection (IP)
IP20
Type of electric connection
Screw connection
With potential separation
No
With power supply module
Yes
Suitable as segment module
Yes
Remote module
No
Fieldbus connection over separate bus coupler possible
Yes
Bus diagnosis possible
No
Rail mounting possible
Yes
Wall mounting/direct mounting
Yes
Front build in possible
No
Rack-assembly possible
No
Suitable for safety functions
Yes
Category according to EN 954-1
4
SIL according to IEC 61508
None
Performance level acc. EN ISO 13849-1
None
Appendant operation agent (Ex ia)
No
Appendant operation agent (Ex ib)
No
Explosion safety category for gas
None
Explosion safety category for dust
None
Width
35 mm
Height
90 mm
Depth
74 mm
Апробации
Product Standards
IEC/EN 60947-4-1; UL 508; CSA-C22.2 No. 14-05; CE marking
UL File No.
E29184
UL Category Control No.
NKCR
CSA File No.
012528
CSA Class No.
2252-01
North America Certification
UL listed, CSA certified
Specially designed for North America
No
Размеры
SWIRE-PF
| Характеристика | Значение |
|---|---|
| Supply voltage AC 50 Hz (EF007532) | 0 V |
| Supply voltage AC 60 Hz (EF007533) | 0 V |
| Supply voltage DC (EF007534) | 20.4 V |
| Voltage type (supply voltage) (EF002991) | DC |
| Number of HW-interfaces industrial Ethernet (EF003020) | 0 |
| Number of interfaces PROFINET (EF006932) | 0 |
| Number of HW-interfaces RS-232 (EF003021) | 0 |
| Number of HW-interfaces RS-422 (EF003022) | 0 |
| Number of HW-interfaces RS-485 (EF003023) | 0 |
| Number of HW-interfaces serial TTY (EF003024) | 0 |
| Number of HW-interfaces parallel (EF003026) | 0 |
| Number of HW-interfaces wireless (EF006933) | 0 |
| Number of HW-interfaces USB (EF003025) | 0 |
| Number of HW-interfaces other (EF003027) | 2 |
| With optical interface (EF003028) | No |
| Supporting protocol for EtherCAT (EF017564) | No |
| Supporting protocol for TCP/IP (EF003050) | No |
| Supporting protocol for PROFIBUS (EF003052) | No |
| Supporting protocol for CAN (EF003053) | No |
| Supporting protocol for INTERBUS (EF003054) | No |
| Supporting protocol for ASI (EF003051) | No |
| Supporting protocol for KNX (EF003055) | No |
| Supporting protocol for Modbus (EF003057) | No |
| Supporting protocol for Data-Highway (EF003058) | No |
| Supporting protocol for DeviceNet (EF003059) | No |
| Supporting protocol for SUCONET (EF003060) | No |
| Supporting protocol for LON (EF003017) | No |
| Supporting protocol for PROFINET IO (EF007525) | No |
| Supporting protocol for PROFINET CBA (EF007524) | No |
| Supporting protocol for SERCOS (EF006657) | No |
| Supporting protocol for Foundation Fieldbus (EF007522) | No |
| Supporting protocol for EtherNet/IP (EF007521) | No |
| Supporting protocol for AS-Interface Safety at Work (EF007519) | No |
| Supporting protocol for DeviceNet Safety (EF007520) | No |
| Supporting protocol for INTERBUS-Safety (EF006662) | No |
| Supporting protocol for PROFIsafe (EF007526) | No |
| Supporting protocol for SafetyBUS p (EF007527) | No |
| Supporting protocol for other bus systems (EF003062) | Yes |
| Radio standard Bluetooth (EF007178) | No |
| Radio standard WLAN 802.11 (EF007179) | No |
| Radio standard GPRS (EF008523) | No |
| Radio standard GSM (EF008524) | No |
| Radio standard UMTS (EF008525) | No |
| System accessory (EF004118) | Yes |
| Degree of protection (IP) (EF005474) | IP20 |
| Type of electric connection (EF003961) | Screw connection |
| With potential separation (EF003272) | No |
| With power supply module (EF003993) | Yes |
| Suitable as segment module (EF004104) | Yes |
| Remote module (EF006653) | No |
| Fieldbus connection over separate bus coupler possible (EF004002) | Yes |
| Bus diagnosis possible (EF003989) | No |
| Suitable for rail mounting (EF003972) | Yes |
| Wall mounting/direct mounting (EF007020) | Yes |
| Front built-in possible (EF007016) | No |
| Rack-assembly possible (EF007018) | No |
| Suitable for safety functions (EF001597) | Yes |
| SIL according to IEC 61508 (EF009889) | None |
| Performance level according to EN ISO 13849-1 (EF007399) | None |
| Appendant operation agent (Ex ia) (EF004141) | No |
| Appendant operation agent (Ex ib) (EF004142) | No |
| Explosion safety category for gas (EF003997) | None |
| Explosion safety category for dust (EF003998) | None |
| Certified for UL hazardous location class I (EF017622) | No |
| Certified for UL hazardous location class II (EF017625) | No |
| Certified for UL hazardous location class III (EF017627) | No |
| Certified for UL hazardous location division 1 (EF017628) | No |
| Certified for UL hazardous location division 2 (EF017629) | No |
| Certified for UL hazardous location group A (acetylene) (EF017632) | No |
| Certified for UL hazardous location group B (hydrogen) (EF017633) | No |
| Certified for UL hazardous location group C (ethylene) (EF017635) | No |
| Certified for UL hazardous location group D (propane) (EF017636) | No |
| Certified for UL hazardous location group E (metal dusts) (EF017637) | No |
| Certified for UL hazardous location group F (carbonaceous dusts) (EF017638) | No |
| Certified for UL hazardous location group G (non-conductive dusts) (EF017639) | No |
| Width (EF000008) | 36 mm |
| Height (EF000040) | 90 mm |
| Depth (EF000049) | 74 mm |
Datasheet - PDF
▲| Заглавие: | Размер: | Тип: |
|---|---|---|
| PDF CATALOGUE EATON EN .pdf | 38 Mbytes |
|
Отзывы: (0) ▲
Там нет Отзывы о товаре пока нет.
Добавить отзыв
скрыть форму
| Рейтинг: |
|
| Имя: | |
| Эл. адрес: | |
| Предмет: | |
| Текст: | |
| Вы рекомендуете этот продукт купить? | |
|
|
|
| Добавить отзыв | |
Все оценки, которые мы получаем о артикулах, которые мы предлагаем, являются реальными и проверенными. Маленький жест, но очень ценный. Вот почему мы благодарим Вас за ту минуту, которую Вы инвестируете в то, чтобы оставить нам свое мнение о продуктах, это помогает нам продолжать совершенствоваться и предлагать Вам услугу еще более высокого качества.
