> EATON - MOELLER>SWIRE-PF 107029 ELECTRIC Einspeisemodul, SWD, 24 V, DC-betätigt
Vorheriges Produkt Nächstes Produkt

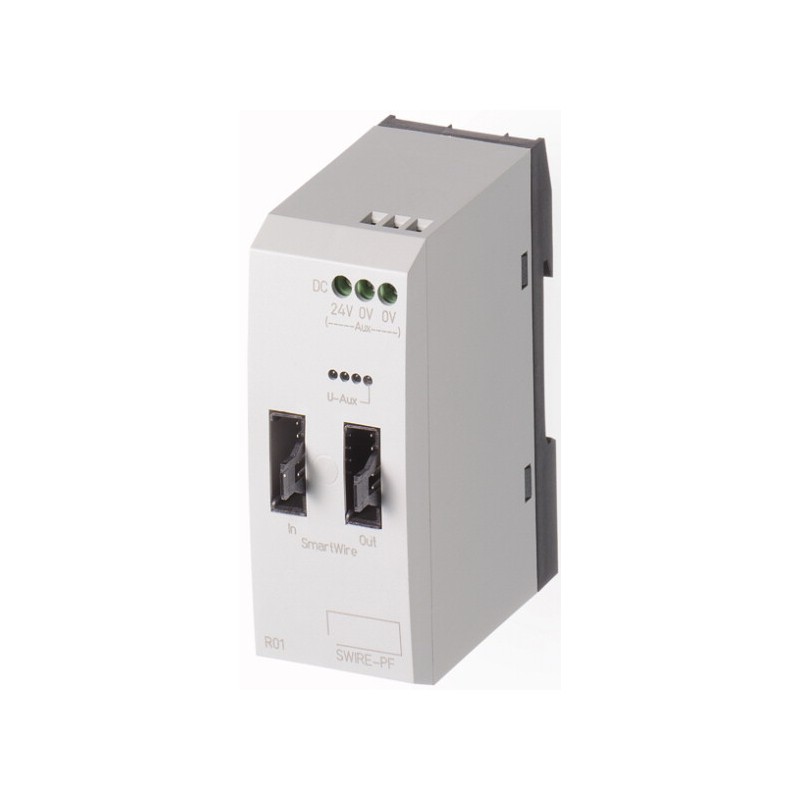

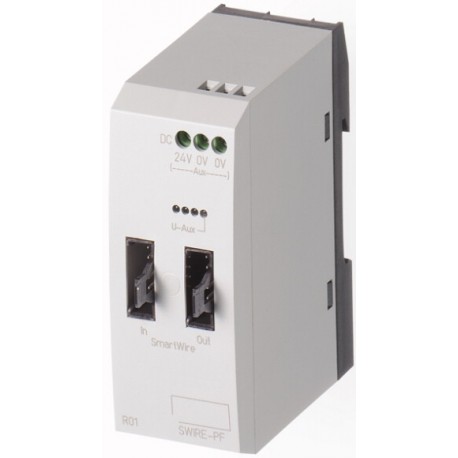

SWIRE-PF 107029 EATON ELECTRIC Einspeisemodul, SWD, 24 V, DC-betätigt Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

SWIRE-PF 107029 EATON ELECTRIC Einspeisemodul, SWD, 24 V, DC-betätigt

SWIRE-PF

107029

EATON-MOELLER

Einspeisemodul, SWD, 24 V, DC-betätigt

Mehr Infos


Industriesteuerungen SPS > Feldbus, Dez. Peripherie - Einspeise- und Segmentmodul

Home > EATON - MOELLER

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

* Dieser Artikel ist möglicherweise veraltet. Wenn Sie interessiert sind, fordern Sie uns ein Angebot und wir teilen Ihnen mit, ob Einheiten verfügbar sind. Sollten keine weiteren vorhanden sein, sucht einer unserer Techniker nach einer lieferbaren Alternative mit ähnlichen Eigenschaften.

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Mehr Infos

▲


Einspeisemodul, SWD, 24 V, DC-betätigt
Eaton Katalog Nr.
SWIRE-PF
Einspeisemodul für SWIRE-System für Neueinspeisung Schützsteuerspannung
[

Lieferprogramm

Untersortiment
Module
Grundfunktion
Verbindungssystem SmartWire
Beschreibung
Power-Modul zur Einspeisung der Steuerspannung.
- Anschluss an SmartWire-Gateway als inaktiver Teilnehmer (keine Adresse).
Hinweise

Max. 4 Power‐Module pro SmartWire‐Strang.

,

Technische Daten

Allgemeines
Normen und BestimmungenAllgemein
IEC/EN 60947
EN 55011
EN 55022
IEC/EN 61000-4
IEC/EN 60068-2-27
Montage
Hutschiene IEC/EN 60715 (35mm) oder Schraubmontage mit Gerätefüßen ZB4-101-GF1 (Zubehör)
Abmessungen (B x H x T)
35 x 90 x 74 mm
Gewicht
0.1 kg
Anschlussquerschnitte
eindrähtig
0.34…1.5 mm2
feindrähtig mit Aderendhülse
0.34…1.5 mm2
ein- oder mehrdrähtig
22…16 AWG
Schlitzschraubendreher
3.5 x 0.8 mm
max. Anzugsdrehmoment
0.6 Nm
Klimatische Umgebungsbedingungen
UmgebungstemperaturBetrieb
-25 - +55 °C
UmgebungstemperaturLagerung
- 25 - + 70 °C
Betauung
Betauung durch geeignete Maßnahmen verhindern
relative Luftfeuchte, keine Betauung (IEC/EN 60068-2-30)
5 - 95 %
Luftdruck (Betrieb)
795 - 1080 hPa
Mechanische Umgebungsbedingungen
Schutzart (IEC/EN 60529, EN50178, VBG 4)
IP20
Überspannungskategorie/Verschmutzungsgrad
2
Einbaulage
senkrecht
Elektromagnetische Verträglichkeit (EMV)
elektrostatische Entladung (IEC EN 61000-4-2, Level 3, ESD)Luftentladung
8 kV
elektromagnetische Felder (IEC/EN 61000-4-3, RFI) [V/m]
10
Funkentstörung (EN 55011, EN 55022)
Klasse A
Burst Impulse (IEC/EN 61000-4-4, Level 3)Versorgungsleitung
2 kV
Burst Impulse (IEC/EN 61000-4-4, Level 3)Signalleitungen
2 kV
energiereiche Impulse (Surge) (IEC/EN 61000-4-5, Level 2)
0.5 (Versorgungsleitungen symmetrisch) kV
Einströmung nach IEC/EN 61000-4-6
10 V
Isolationsfestigkeit
Bemessung der Luft- und Kriechstrecken
EN 50178, EN 60947-1, UL 508, CSA C22.2 No 142
Isolationsfestigkeit
EN 50178, EN 60947-1
Versorgungsspannung Gateway-Elektronik und SmartWire-Teilnehmerelektroniken UGateway
zulässiger Bereich
20.4…28.8
Verlustleistung bei 24 V DC
typ. 1 W
VersorgungsspannungsUAUX(Versorgungsspannung zum Schalten der SmartWire-Teilnehmer z. B. Schützspulen)
BemessungsbetriebsspannungUAUX
24, -15 %, +20 % (Derating ab > 40 °C) V DC
zulässiger Bereich
20.4…28.8, bei 45 °C: 21…28.8, bei 50 °C: 21.6…28.8, bei 55 °C: 22.2…27.6 V DC
EingangsstromUAUXbei 24 V DC
typ. 3 A
Restwelligkeit
≦ 5 %
Spannungseinbrüche (IEC/EN 61131-2)
10 ms
Spannung [Us]
ja V
Kurzschlussschutz SmartWire-seitig
nein, externe Absicherung 3 A oder FAZ-Z3
LED-Anzeigen
Versorgung SmartWire Schütze
UAux: grün
MODBUS
Potentialtrennungzum SmartWire
zur Versorgungsspannung UAUX: nein
zur Versorgungsspannung UGateway: nein
SmartWire
Anschlusstechnik
Stiftleiste, 6-polig
Daten-/Energieleitung
6-adriges Flachbandkabel
Maximale Kabellänge System SmartWire
max. 4 m
Busabschluss
Anschlussstecker
Teilnehmeradresse
keine
Teilnehmer
max. 4 Module pro SmartWire-Strang
Adresseinstellung
keine
Funktion
kein SmartWire-Teilnehmer
Relaisausgänge
Überspannungskategorie/Verschmutzungsgrad
II/2
konventioneller thermischer Strom [Ith]
4 A
,

Daten für Bauartnachweis nach IEC/EN 61439

Technische Daten für Bauartnachweis
Bemessungsstrom zur Verlustleistungsangabe [In]
0 A
Verlustleistung pro Pol, stromabhängig [Pvid]
0 W
Verlustleistung des Betriebsmittels, stromabhängig [Pvid]
0 W
Verlustleistung statisch, stromunabhängig [Pvs]
1 W
Verlustleistungsabgabevermögen [Pve]
0 W
Betriebsumgebungstemperatur min.
-25 °C
Betriebsumgebungstemperatur max.
+55 °C
Bauartnachweis IEC/EN 61439
10.2 Festigkeit von Werkstoffen und Teilen10.2.2 Korrosionsbeständigkeit
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.1 Wärmebeständigkeit von Umhüllung
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.3 Widerstandsfähigkeit Isolierstoffe außergewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.4 Beständigkeit gegen UV-Strahlung
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.5 Anheben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2 Festigkeit von Werkstoffen und Teilen10.2.6 Schlagprüfung
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2 Festigkeit von Werkstoffen und Teilen10.2.7 Aufschriften
Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Umhüllungen
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.4 Luft- und Kriechstrecken
Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.6 Einbau von Betriebsmitteln
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton liefert die Daten zur Verlustleistung der Geräte.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Vorgaben der Schaltgeräte sind einzuhalten.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Vorgaben der Schaltgeräte sind einzuhalten.
10.13 Mechanische Funktion
Für das Gerät sind die Anforderungen erfüllt, sofern Angaben der Montageanweisung (IL) beachtet werden.
,

Technische Daten nach ETIM 7.0

Industriesteuerungen SPS (EG000024) / Feldbus, Dez. Peripherie - Einspeise- und Segmentmodul (EC001600)
Elektro-, Automatisierungs- und Prozessleittechnik / Steuerung / Feldbus, Dezentrale Peripherie / Feldbus, Dez. Peripherie - Einspeise- und Segmentmodul ([email protected] [BAA071013])
Versorgungsspannung bei AC 50 Hz
0 - 0 V
Versorgungsspannung bei AC 60 Hz
0 - 0 V
Versorgungsspannung bei DC
20.4 - 28.8 V
Spannungsart der Versorgungsspannung
DC
Spannungsart der Versorgungsspannung
DC
Anzahl der HW-Schnittstellen Industrial Ethernet
0
Anzahl der Schnittstellen PROFINET
0
Anzahl der HW-Schnittstellen seriell RS-232
0
Anzahl der HW-Schnittstellen seriell RS-422
0
Anzahl der HW-Schnittstellen seriell RS-485
0
Anzahl der HW-Schnittstellen seriell TTY
0
Anzahl der HW-Schnittstellen parallel
0
Anzahl der HW-Schnittstellen Wireless
0
Anzahl der HW-Schnittstellen USB
0
Anzahl der HW-Schnittstellen sonstige
2
Mit optischer Schnittstelle
nein
Unterstützt Protokoll für TCP/IP
nein
Unterstützt Protokoll für PROFIBUS
nein
Unterstützt Protokoll für CAN
nein
Unterstützt Protokoll für INTERBUS
nein
Unterstützt Protokoll für ASI
nein
Unterstützt Protokoll für KNX
nein
Unterstützt Protokoll für MODBUS
nein
Unterstützt Protokoll für Data-Highway
nein
Unterstützt Protokoll für DeviceNet
nein
Unterstützt Protokoll für SUCONET
nein
Unterstützt Protokoll für LON
nein
Unterstützt Protokoll für PROFINET IO
nein
Unterstützt Protokoll für PROFINET CBA
nein
Unterstützt Protokoll für SERCOS
nein
Unterstützt Protokoll für Foundation Fieldbus
nein
Unterstützt Protokoll für EtherNet/IP
nein
Unterstützt Protokoll für AS-Interface Safety at Work
nein
Unterstützt Protokoll für DeviceNet Safety
nein
Unterstützt Protokoll für INTERBUS-Safety
nein
Unterstützt Protokoll für PROFIsafe
nein
Unterstützt Protokoll für SafetyBUS p
nein
Unterstützt Protokoll für sonstige Bussysteme
ja
Funkstandard Bluetooth
nein
Funkstandard WLAN 802.11
nein
Funkstandard GPRS
nein
Funkstandard GSM
nein
Funkstandard UMTS
nein
Systemkomponente
ja
Schutzart (IP)
IP20
Ausführung des elektrischen Anschlusses
Schraubanschluss
Mit Potenzialtrennung
nein
Mit Einspeisemodul
ja
Geeignet als Segmentmodul
ja
Distanzmodul
nein
Feldbusanschluss über seperaten Buskoppler möglich
ja
Busdiagnose möglich
nein
Tragschienenmontage möglich
ja
Wand-/Direktmontage möglich
ja
Fronteinbau möglich
nein
Rack-Montage möglich
nein
Geeignet für Sicherheitsfunktionen
ja
Kategorie nach EN 954-1
4
SIL nach IEC 61508
ohne
Performance Level nach EN ISO 13849-1
ohne
Zugehöriges Betriebsmittel (Ex ia)
nein
Zugehöriges Betriebsmittel (Ex ib)
nein
Explosionsschutz-Kategorie für Gas
ohne
Explosionsschutz-Kategorie für Staub
ohne
Breite
35 mm
Höhe
90 mm
Tiefe
74 mm
,

Approbationen

Product Standards
IEC/EN 60947-4-1; UL 508; CSA-C22.2 No. 14-05; CE marking
UL File No.
E29184
UL Category Control No.
NKCR
CSA File No.
012528
CSA Class No.
2252-01
North America Certification
UL listed, CSA certified
Specially designed for North America
No
,

Abmessungen

SWIRE-PF
]

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF CATALOGUE EATON EN.pdf 51 Mbytes
