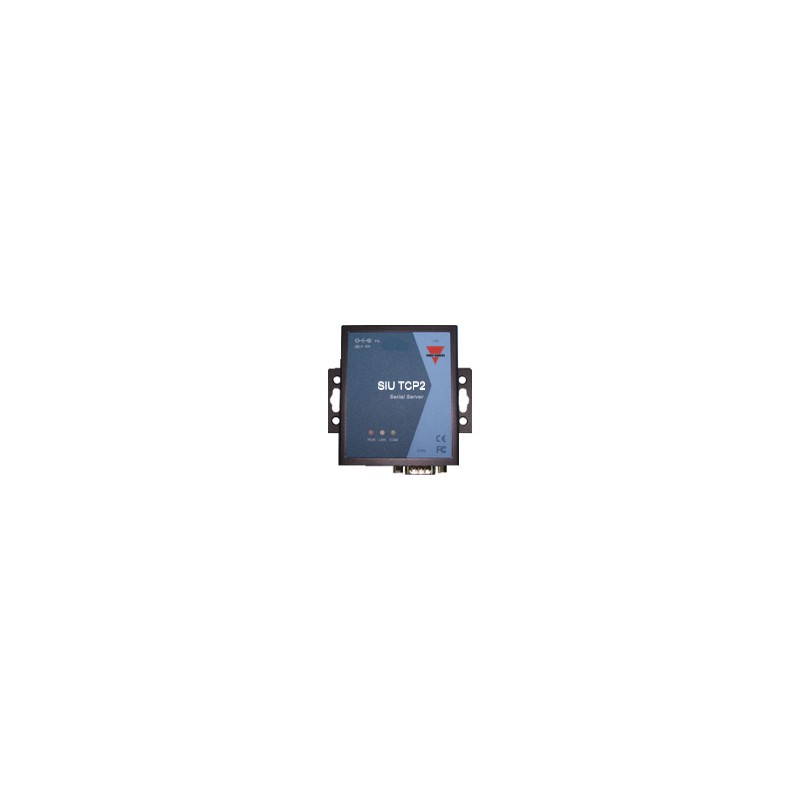

Modello SIU TCP 2
• Server con porta virtuale COM (Serial Manager)
• Porta seriale RS485 (2 fili) e RS232
• Rilevamento automatico dell’interfaccia Ethernet
10/100 Mbps
• Virtual COM software per Windows
• Software di configurazione intuitivo
• Dimensioni ridotte
• Montaggio a parete o su guida DIN
• Tasto integrato per ripristinare le impostazioni predefi- nite
• Alimentazione DC rindondante per evitare interruzioni di funzionamento
Descrizione prodotto
Come ordinare SIU TCP 2
SIUTCP2 è un gateway tra Eth- ernet TCP/IP e la comuni- cazione seriale RS485/RS232. I dati provenienti da Ethernet (TCP/IP) vengono inviati alla porta designata RS485/RS232 e viceversa. Il convertitore sup- porta la comunicazione full- duplex grazie all’incapsulamen- to dei dati seriali che vengono trasportati su Ethernet. Con SIUTCP2 è possibile comuni-
care con un dispositivo remoto sia in Intranet che in Internet. La distanza di comunicazione viene così aumentata. SIUTCP2 sup- porta un server/client TCP, UDP e una COM virtuale. SIUTCP2 è provvisto di un programma di utility (Serial manager), un sem- plice software di installazione, che permette di configurare i parametri della rete di SIUTCP2. Il software fornisce una appli-
Modello
cazione basata su Windows che permette di accedere al disposi- tivo seriale mediante mappatura della porta COM virtuale verso un server seriale remoto via Eth- ernet. Ad ogni modo la configu- razione può essere effettuata in modi diversi attraverso la pagina web-server o la Telnet Consol.
SIUTCP2 fornisce due ingressi di alimentazione che possono essere utilizzati contemporanea- mente. Se una delle alimen- tazioni dovesse guastarsi l’altra alimenterà automaticamente il convertitore. In questo modo la continuità operativa del conver- titore è garantita.U
Caratteristiche di alimentazione
Alimentazione CC da 9 a 30VCC, DC 5V
Indicazione di alimentazione presente LED
Consumo 300mA @ 9V (max)
1,5 Watt max
Adattatore alimentazione
CA/CC Non incluso
AD5V1A (US): adattatore USA a richiesta 5V a 1,25A AD5V1A (EU): adattatore EU a richiesta 5V a 1,25A
Caratteristiche di Ingresso/Uscita
LAN
Ethernet 10/100 Mbps
Connettore RJ45
Indicazione “Link” LED
Off: Ethernet disconnessa
LED lampeggiante verde: Trasmissione dati sulla
Ethernet a 100Mbps
LED lampeggiante arancio: Trasmissione dati su
Ethernet per 10Mbps
Protezione Isolamento magnetico incorporato 1,5kV
Porte Porta TCP 23 (Telnet)
Porta TCP 4000 (aggiorna- mento firmware)
Porte TCP 950 e 966 ( fun- zioni hostbased/driver mode)
Porta UDP 1029 (funzioni broadcast e monitor)
COM seriale virtuale
Connettore Maschio DB9
Indicazione “Ready” LED, verde
Off: nessuna trasmissione di dati su porta COM, Lampeggiante: Trasmis- sione dati su porta COM.
Segnali RS485 (2 fili) Dati+, Dati-, GND Protezione 15kV ESD per tutti i segnali
Parametri di comunicazione seriale
Parità Nessuna, pari, dispari, mark, space
Bit di Dati 7, 8
Bit di Stop 1, 2
Controllo di flusso RTS/CTS, XON/XOFF, NONE, DTR/DSR
Velocità Da 1200bps a 230.4kbps
Protezione 15kV ESD
Strumenti collegabili e distanza massima
1 unit load fino a 32 (1000m)
Protocolli TCP/IP, UDP, SNMP, HTTP, Telnet, ARP, BOOTP, DHCP, ICMP
Compatibilità Windows Windows XP, Vista, 7, Ser- ver 2003
LED di funzionamento LED rosso
Lampeggiante (0,5sec) il firmware funziona normal- mente.
Caratteristiche soggette a variazioni senza preavviso SIUTCP 2 DS 290812 1
