SIUTCP2 CARLO GAVAZZI Conversor de Ethernet parâmetros selecionados função de programação TOOL nenhum acessó..

Gestão De Energia
Acessórios

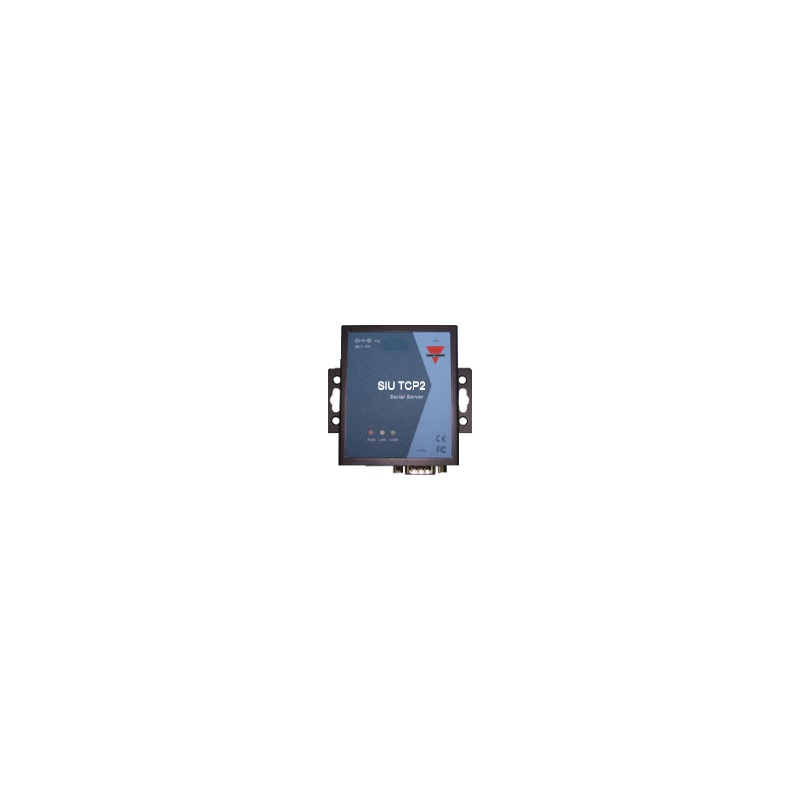

Tipo SIU TCP 2
• Porta Virtual serial de servidor de dispositivo de
(Gerente De Série)
• RS485 (2 fios) e porta serial RS232 disponível
• Auto detecção de interface Ethernet 10/100 Mbps
• Virtual COM software para Windows
• Easy-to-use software de configuração suite
• Cigarro tamanho do pacote
• Parede e montagem em trilho DIN
• Built-in de chave padrão para restaurar as configurações padrão de fábrica
• Redundante dupla DC entradas de alimentação para não parar a operação
Descrição Do Produto
Como orderSIU TCP2
O SIUTCP2 é um gateway entre Ethernet (TCP/IP) e RS485 ou RS232 de comunicação serial. Dados provenientes da Ethernet (TCP/IP) é enviada para o designado RS485 ou RS232 porta de dados e sendo recebidos do RS485 ou RS232 porta é senttotheEthernet(TCP/ IP) de forma transparente. Através do encapsulamento de dados seriais e trasportingitover ethernet,
SIUTCP2 offersfull-duplex e bidirectionaldata.O SIUTCP2 permite comunicar com um dispositivo remoto, tanto na Intranet e Internet para a comunicação a distância é maior. SIU TCP2 sup - portsTCPserver/cliente, UDP e COM VIRTUAL. SIU TCP2issuppliedwith um programa utilitário (Gerente de Série), de um simples passo a passo
Modelo
a etapa de instalação de software que permite configurar os parâmetros de rede ofSIUTCP2. O gerente de série softwarepro - vides existente do Windows com o aplicativo para acesso de série do dispositivo de mapeamento Virtual Comporttoa remoteserial servidor via Ethernet. De qualquer forma, a configuração também pode ser feita através de: a web-serv-
er página, o Telnet. SIUTCP2 fornece duas centrais de abastecimento de insumos que podem ser usados simultaneamente. Se qualquer um dos powersuppliesfails, o outro alimenta o conversor automaticamente. Desta forma, uma garantia extra de não parar de operação é concedida.
Fonte especificação
Fonte DC de 9 a 30 VDC, DC 5V
Poder-em indicationLED
Poder consumption300mA @ 9V (max.)
1,5 Watt max.
AC/DC adaptador de alimentação Não Incluídas
AD5V1A (EUA): American adaptador, a pedido, 5V @ 1,25 AD5V1A (UE): adaptador Europeu, a pedido, 5V @ 1,25
Entrada/Saída especificações
LAN
Ethernet 10/100 Mbps
ConnectorRJ45 "Link" indicação de LED
Off: Ethernet desconectado
Piscando em verde:Dados de transmissão no
Ethernet de 100Mbps
Piscando com Laranja: Dados de transmissão no
Ethernet de 10Mbps
Proteção interna de 1,5 kV magnético de isolamento
PortsTCP porta 23 (Telnet)
A porta TCP 4000 (atualização de firmware)
Portas TCP 950 e 966 (hostbased/driver mode) porta UDP 1029 (broadcast, monitor)
Virtual Serial COM
ConnectorMale DB9 "Pronto" indicação de LED, verde
Off: não há dados trasmitting em porta,
Piscando: dados de transmissão
ting na porta. RS485 (2 fios) sinais de Dados+, Dados, GND Protection15kV ESD para todos os sinais
Comunicação Serial parâmetro
Paridade Nenhuma, par, ímpar, o espaço, a marca de
Dados Bits7, 8
Parar Bits1, 2
O controle de fluxo RTS/CTS, XON/XOFF, NENHUM, DTR/DSR
Taxa de transmissão 1200bps para 230kbps
Protection15kV ESD
Nós e distância máxima
1unit de carga de até 32 (1000m)
ProtocolsTCP/IP, UDP, SNMP, HTTP, Telnet, ARP, BOOTP, DHCP, ICMP
Windows compatibilityWindows XP, Vista, 7, server 2003
Executar LEDRed LED
Intermitente (taxa de 0,5 seg) o firmware está funcionando normalmente
As especificações estão sujeitas a alterações sem aviso prévio SIUTCP 2 DS 170712 1
