SIUTCP2 CARLO GAVAZZI Virtual Com Port Gateway Rev.2

Gestión y Control de Energía Eléctrica
Accesorios

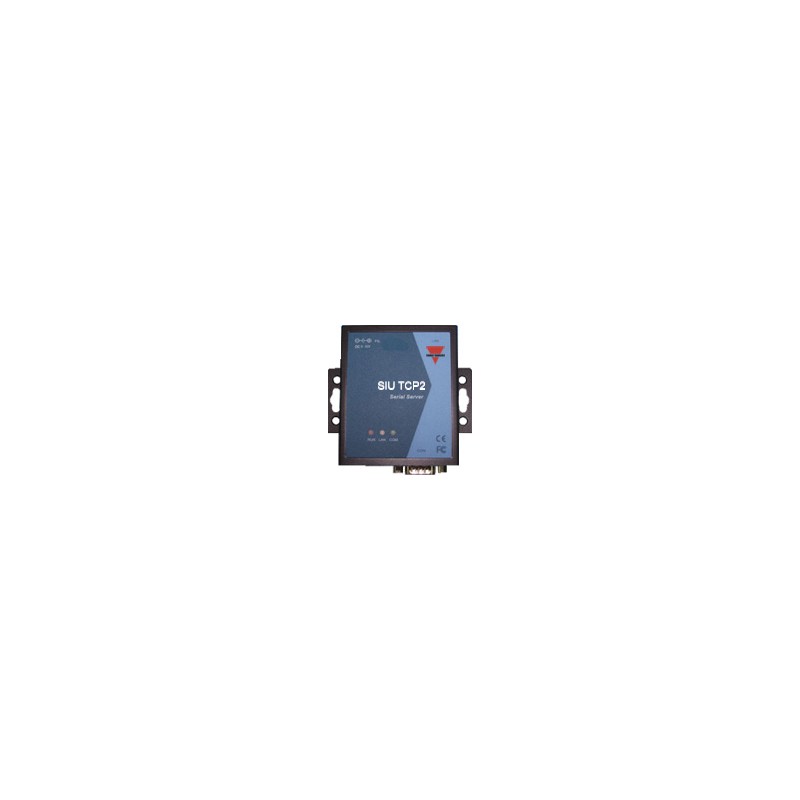

Modelo SIU TCP 2
• Servidor de puerto serie virtual
• Puerto serie RS485 (2/4 hilos) disponible
• Interfaz Ethernet 10/100 Mbps
• Drivers para crear puertos COM desde Windows
• Software de configuración fácil de usar
• Tamaño similar a un paquete de cigarrillos
• Montaje sobre pared o a carril DIN
• Tecla incorporada para restaurar los ajustes por defec- to realizados en fábrica
Descripción del producto
Código de pedido SIU TCP 2
SIU TCP2 es un gateway entre TCP/IP de Ethernet y las comunicaciones serie RS485/ RS422. Los datos proce- dentes de Ethernet (TCP/IP) son enviados al puerto RS485/RS422 y los datos recibidos en el puerto RS485/RS422 son enviados a
Ethernet (TCP/IP) de forma transparente. Con SIU TCP2 se puede comunicar con un dispositivo remoto tanto en el entorno de Intranet como de Internet por lo que aumenta la distancia de comunicación. SIU TCP2 se puede configu- rar como servidor TCP o
Modelo
Adaptador de alimentación
como cliente TCP. Aunque se conecta a través del enlace virtual de Ethernet, el puerto de SIU TCP2 es reconocido por Windows como un puerto COM real. SIU TCP2 se su-
ministra con un programa de utilidad (Serial Manager), fácil de instalar en un proceso paso a paso, que permite configurar los parámetros de red del SIU TCP2.
Especificaciones de alimentación
Alimentación 9 a 30VCC
Indicación de encendido LED
Consumo 300mA @ 9V (máx.)
2,8 Watt máx.
Adaptador de alimentación
CA/CC No se incluye (ver selec- ción del modelo)
AD5V1A (US): adap. americano Bajo pedido
AD5V1A (EU): adaptador europeo Bajo pedido
Especificaciones de entrada/salida
LAN
Ethernet 10/100 Mbps
Conector RJ45
Indicación de “Conexión” LED
Desconectado: Ethernet desconectado
Parpadeo en verde: Los datos se están trans- mitiendo en Ethernet a
100Mbps
Protección Aislamiento magnético
1,5kV incorporado
Puertos Puerto TCP 23 (Telnet) Puerto TCP 4000 (actuali- zación por firmware) Puertos TCP 950 y 966 (modo basado en host/driver)
Puerto UDP 1029 (broad- cast, supervisor, instalador COM real)
COM serie
Parpadeo en naranja: Los datos se están trans- mitiendo en Ethernet a
10Mbps
Conector Macho DB9
Indicación "Conectado” LED, verde
Apagado: no hay trans- misión de datos en el puer- to COM
Parpadeando: se están
transmitiendo datos en el puerto COM
Señales RS485 (2/4 hilos) Datos+, Datos-, GND Protección 15kV ESD para todas las
señales
Parámetro de comunicación serie
Paridad Sin paridad, par, impar, espa- cio, marca
Bits de datos 7, 8
Bits de parada 1, 2
Control de flujo RTS/CTS, XON/XOFF, NONE, DTR/DSR
Velocidad en baudios 1200bps a 230kbps
Nodos y distancia máxima
De 1 unidad de carga hasta 32 (1000m)
Protocolos TCP/IP, UDP, SNMP, HTTP, Telnet, ARP, BOOTP, DHCP, ICMP
Compatibilidad con Windows Windows, XP, Vista
LED de funcionamiento LED rojo
Encendido: puente JP1 patilla1 y patilla 2 son cor- tocircuitadas para inhabi- litación. Firmware ∆P fun- cionando
Parpadeando (frecuencia
0,5s): firmware ∆P está funcionando normalmente.
Especificaciones sujetas a cambios sin previo aviso SIUTCP 2 DS 290411 1
