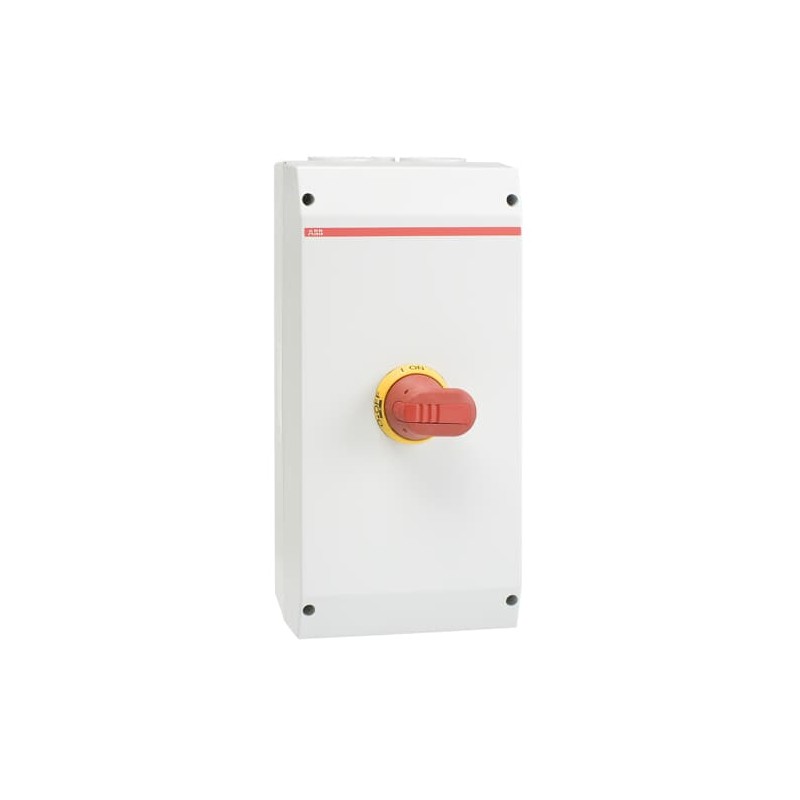

1SCA022812R7690 ABB Sezionatore in scatola OTP125BA6M
1SCA022812R7690
ABB
Sezionatore in scatola OTP125BA6M
OTP125BA6M SEZIONATORE IN CASSETTA 125 A 6 POLI
Apparecchi elettrici a bassa tensione > Sezionatore
Interruttori manuali
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Più venduti
▲Dettagli
▲| Material Compliance | |
|---|---|
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| REACH Declaration | 1SCC340076D0201 |
| Informazioni RoHS | 1SCC340075D0201 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| SCIP | b4185607-8eba-465b-bbbd-1eaf372595e9 Finlandia (FI) |
| SCIP semplificato | f0a541e8-91bb-4096-b437-45681bd91834 Germania (DE) |
| 9c617643-b2e5-4a3a-9462-a5dbf02b5255 Germania (DE) | |
| 147e8f27-5a97-438c-89ea-1b69269d4ddb Portogallo (PT) | |
| 308fb714-6cb2-42bc-b7e8-f6d0b02d272f Bulgaria (BG) | |
| a2491aa6-81fc-40f2-9870-4c9c2005b909 Germania (DE) | |
| e22e8e95-20e5-451d-a8b4-fd55f248260f Germania (DE) | |
| 37a03ece-18a6-4308-8a22-28ad996bf6e0 Francia (FR) | |
| 5488e95f-74e3-4934-b61d-87a239f61445 Ungheria (HU) | |
| 33b5aca5-3fe7-45a2-8e3f-ee9514cb1787 Belgio (BE) | |
| 06fd5d65-3f24-459d-a02c-d0d507355ede Danimarca (DK) | |
| 19690d18-8cdb-4e72-921e-28ab24705b82 Francia (FR) | |
| ea5049bb-a63a-4975-83ea-3b12eae5e525 Polania (PL) | |
| f8e7b741-0c33-4d31-b698-c7c57b283a45 Svezia (SE) | |
| 1f695634-ef88-4437-bf00-f0ccd1f4bb25 Svezia (SE) | |
| 7c4f4b89-87f4-4349-a8fd-2cd73ddea771 Italia (IT) | |
| d1eac47f-b9d7-48ed-a2a9-2a4d9f6be284 Paesi Bassi (Olanda) (NL) | |
| 0526d35a-78b1-4ab9-9bf6-d938af9c4143 Polania (PL) | |
| 67c964a1-6f99-429e-a6a3-a28982a67a3b Estonia (EE) | |
| 02c94d5d-4002-4d36-8c5a-d651b4f90f32 Ungheria (HU) | |
| 1f8f7b7b-dc76-4814-b943-034de22cd72a Polania (PL) | |
| c7ced8aa-1736-4656-a20f-80d2bffcadbb Spagna (ES) | |
| 2b49039c-0882-4ab8-9d9c-3ac9d7d18314 Belgio (BE) | |
| 7148ff1d-de87-473a-98de-95923ca7b244 Norvegia (NO) | |
| e94b44f0-85d4-47f4-86ba-c33471c5d1b0 Grecia (GR) | |
| ce57d5e3-51a1-4b9b-950e-4d0940189afb Croazia (HR) | |
| 2fd57fdc-a1b9-4627-ac97-2429f0d490f4 Germania (DE) | |
| 33af60cb-a7c2-4670-93a8-1e1ae02d67d6 Repubblica Ceca (CZ) | |
| Toxic Substances Control Act - TSCA | 1SCC340095D0201 |
| Download Piu' Usati | |
| Scheda tecnica | 1SCC340015C0201 |
| Istruzioni e manuali | 1SCC340002M0012 |
| Dati ambientali | |
| Grado di protezione | secondo IEC 60529 IP65 |
| Grado di inquinamento | 3 |
| Ordinazione | |
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85363030 |
| Last Ordering Date | 2026-08-31 All Countries |
| ID prodotto in sostituzione (NUOVO) | OTP80GBA6B |
| Paese di origine | Finlandia (FI) |
| Dimensioni | |
| Larghezza prodotto | 200 mm |
| Altezza prodotto | 400 mm |
| Profondità prodotto | 140 mm |
| Peso netto prodotto | 3 kg |
| Informazioni imballo | |
| Unità imballo livello 1 | box 1 pezzo (i) |
| Larghezza imballo livello 1 | 213 mm |
| Profondità imballo livello 1 | 417 mm |
| Altezza imballo livello 1 | 197 mm |
| Peso lordo imballo livello 1 | 3.2 kg |
| EAN imballo livello 1 | 6417019274928 |
| Dati tecnici | |
| Sezione cavo | 10 ... 70 mm² |
| Posizione entrata cavo | Superiore/Inferiore |
| Uscite cavi per lato | 2xM50+M16 / 2xM50+M16 |
| Sezioni dei cavi-circuito principale | Screw Clamp 10 ... 70 mm² |
| Screw Clamp / PE Terminal 4pc,10 ... 70 mm² | |
| Corrente termica convenzionale (Ithe) | Completamente Chiuso 125 A |
| Grado di protezione | secondo IEC 60529 IP65 |
| Materiale contenitore | Plastica |
| Handle Color | Rosso / Giallo |
| Tipo di maniglia | Maniglia |
| Impact Resistance Rating | Housing IK08 |
| Maximum Mounted Auxiliary Contacts | 2 NO, 2 NC |
| Contatti ausiliari montati | 0 NO, 0 NC |
| Neutral Type | Fixed Neutral |
| Numero di contatti ausiliari NC | 0 |
| Numero di contatti ausiliari NA | 0 |
| Numero di poli | 6P |
| Grado di inquinamento | 3 |
| Perdita di potenza | a Condizioni Operative Nominali per Polo 6.3 W |
| Tensione nominale di isolamento (Ui) | secondo IEC/EN 60664-1 750 V |
| Corrente nominale di funzionamento AC-22A (Ie) | (380 ... 415 V) 125 A |
| (690 V) 125 A | |
| Corrente nominale di funzionamento AC-23A (Ie) | (380 ... 415 V) 90 A |
| (500 V) 70 A | |
| (690 V) 50 A | |
| Corrente nominale di funzionamento AC-23a (Pe) | (380 ... 415 V) 45 kW |
| (500 V) 45 kW | |
| (690 V) 45 kW | |
| Tensione nominale di funzionamento | Circuito Principale 750 V |
| Potere nominale di chiusura su cortocircuito (Icm) | (690 V AC) 3.6 kA |
| Corrente nominale ammissibile di breve durata (Icw) | per 1 s 2.5 kA |
| Cacciavite raccomandato | Circuito Principale Hexagon 4 |
| Norme di riferimento | IEC 60947-1, -3 |
| Coppia di serraggio | Circuito Principale 6 N·m |
| Lunghezza di spelatura cavo | 20 mm |
| Reparto tecnico UL/CSA | |
| Lunghezza di spelatura cavo | 20 mm |
| Cacciavite raccomandato | Circuito Principale Hexagon 4 |
| Coppia di serraggio | Circuito Principale 6 N·m |
| Certificati e dichiarazioni (numero del documento) | |
| Certificato BV | 1SCC340018D0204 |
| Dichiarazione di conformità - CE | 1SCC340003D2704 |
| DNV GL Certificate | 1SCC340045D0203 |
| Classificazioni e standard esterni | |
| Codice classificazione oggetto | Q |
| ETIM 9 | EC000216 - Switch disconnector (low voltage) |
| ETIM 10 | EC000216 - Switch disconnector (AC) |
| UNSPSC | 39122205 |
| Codice categoria granulare IDEA (IGCC) | 5166 >> Safety switch |
| eClass | V11.1 : 27371403 |
| Categoria RAEE | 5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm) |
| Caratteristica | Valore |
|---|---|
| versione interruttore principale (EF006981) | Sì |
| versione interruttore di manutenzione/riparazione (EF006986) | Sì |
| versione interruttore di sicurezza (EF006985) | No |
| versione dispositivo di arresto d'emergenza (EF006959) | No |
| versione invertitore (EF009408) | No |
| numero di interruttori (EF005586) | 1 |
| max. tensione d'esercizio nominale Ue per AC (EF007355) | 750 V |
| tensione d'esercizio nominale (EF001435) | 750 V |
| corrente permanente nominale Iu (EF001389) | 125 A |
| corrente nominale permanente per AC-23, 400V (EF011777) | 90 A |
| resistenza a corrente di breve durata Icw (EF007050) | 2.5 kA |
| potenza d'esercizio nominale per AC-23, 400V (EF007027) | 45 kW |
| potenza di interruzione a 400 V (EF009166) | 45 kW |
| numero di poli (EF001391) | 6 |
| numero di contatti ausiliari, contatti di riposo (EF001377) | 0 |
| numero di contatti ausiliari, contatti di chiusura (EF001376) | 0 |
| numero di contatti ausiliari, invertitori (EF003531) | 0 |
| azionamento a motore opzionale (EF007386) | No |
| azionamento a motore integrato (EF006697) | No |
| sganciatore di tensione opzionale (EF007491) | No |
| tipologia costruttiva dell'apparecchio (EF008240) | apparecchio completo nell'alloggiamento |
| adatto per fissaggio frontale a 4 fori (EF007247) | No |
| adatto per fissaggio frontale centrale (EF007248) | No |
| adatto per montaggio distributore (EF007262) | Sì |
| colore dell'elemento di azionamento (EF007167) | rosso |
| tipo di elemento di azionamento (EF006976) | manopola rotativa lunga |
| bloccabile (EF006281) | Sì |
| grado di protezione (IP), lato frontale (EF003118) | IP65 |
| indice di protezione (NEMA) (EF011959) | altro |
