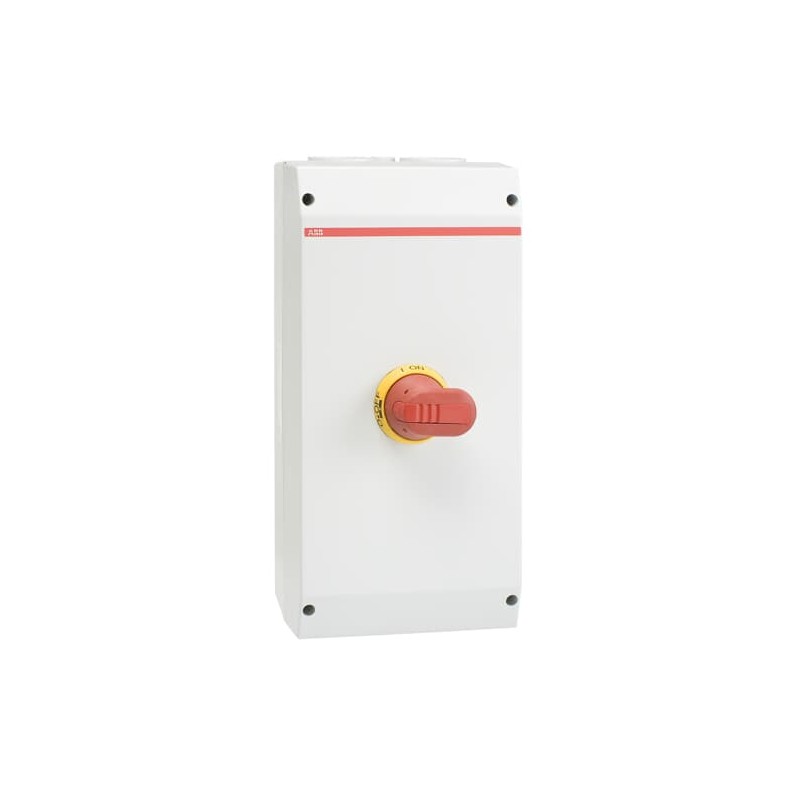

1SCA022812R7690 ABB Boxed Trennschalter OTP125BA6M
1SCA022812R7690
ABB
Boxed Trennschalter OTP125BA6M
Gekaps. Lastsch. OTP125BA6M
Niederspannungsschaltgeräte > Lasttrennschalter
Handschalter
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB
Bestseller
▲Mehr Infos
▲| Material Compliance | |
|---|---|
| Konfliktmineralien-Berichtsvorlage (CMRT) | 9AKK108467A5658 |
| REACH Erklärung | 1SCC340076D0201 |
| RoHS Erklärung | 1SCC340075D0201 |
| RoHS Information | nach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019 |
| SCIP | b4185607-8eba-465b-bbbd-1eaf372595e9 Finnland (FI) |
| Vereinfachtes SCIP | f0a541e8-91bb-4096-b437-45681bd91834 Deutschland (DE) |
| 9c617643-b2e5-4a3a-9462-a5dbf02b5255 Deutschland (DE) | |
| 147e8f27-5a97-438c-89ea-1b69269d4ddb Portugal (PT) | |
| 308fb714-6cb2-42bc-b7e8-f6d0b02d272f Bulgarien (BG) | |
| a2491aa6-81fc-40f2-9870-4c9c2005b909 Deutschland (DE) | |
| e22e8e95-20e5-451d-a8b4-fd55f248260f Deutschland (DE) | |
| 37a03ece-18a6-4308-8a22-28ad996bf6e0 Frankreich (FR) | |
| 5488e95f-74e3-4934-b61d-87a239f61445 Ungarn (HU) | |
| 33b5aca5-3fe7-45a2-8e3f-ee9514cb1787 Belgien (BE) | |
| 06fd5d65-3f24-459d-a02c-d0d507355ede Dänemark (DK) | |
| 19690d18-8cdb-4e72-921e-28ab24705b82 Frankreich (FR) | |
| ea5049bb-a63a-4975-83ea-3b12eae5e525 Polen (PL) | |
| f8e7b741-0c33-4d31-b698-c7c57b283a45 Schweden (SE) | |
| 1f695634-ef88-4437-bf00-f0ccd1f4bb25 Schweden (SE) | |
| 7c4f4b89-87f4-4349-a8fd-2cd73ddea771 Italien (IT) | |
| d1eac47f-b9d7-48ed-a2a9-2a4d9f6be284 Niederlande (NL) | |
| 0526d35a-78b1-4ab9-9bf6-d938af9c4143 Polen (PL) | |
| 67c964a1-6f99-429e-a6a3-a28982a67a3b Estland (EE) | |
| 02c94d5d-4002-4d36-8c5a-d651b4f90f32 Ungarn (HU) | |
| 1f8f7b7b-dc76-4814-b943-034de22cd72a Polen (PL) | |
| c7ced8aa-1736-4656-a20f-80d2bffcadbb Spanien (ES) | |
| 2b49039c-0882-4ab8-9d9c-3ac9d7d18314 Belgien (BE) | |
| 7148ff1d-de87-473a-98de-95923ca7b244 Norwegen (NO) | |
| e94b44f0-85d4-47f4-86ba-c33471c5d1b0 Griechenland (GR) | |
| ce57d5e3-51a1-4b9b-950e-4d0940189afb Kroatien (CR) | |
| 2fd57fdc-a1b9-4627-ac97-2429f0d490f4 Deutschland (DE) | |
| 33af60cb-a7c2-4670-93a8-1e1ae02d67d6 Tschechische Republik (CZ) | |
| Gefahrstoff-Überwachungsgesetz - TSCA | 1SCC340095D0201 |
| Hauptdokumente | |
| Datenblatt, technische Information | 1SCC340015C0201 |
| Montage- und Betriebsanleitung | 1SCC340002M0012 |
| Umgebungsbedingungen | |
| Schutzart | (nach IEC 60529) IP65 |
| Verschmutzungsgrad | 3 |
| Bestelldaten | |
| Mindestbestellmenge | 1 Stück |
| Zolltarifnummer | 85363030 |
| Letztes Bestelldatum | 2026-08-31 All Countries |
| Nachfolgeprodukt | OTP80GBA6B |
| Herkunftsland oder Herkunftsgebiet | Finnland (FI) |
| Abmessungen | |
| Breite (Netto-Abmessung) | 200 mm |
| Höhe (Netto-Abmessung) | 400 mm |
| Tiefe (Netto-Abmessung) | 140 mm |
| Nettogewicht | 3 kg |
| Verpackungsinformationen | |
| Menge Verpackungseinheit 1 | Karton 1 Stück |
| Breite Verpackungseinheit 1 | 213 mm |
| Länge Verpackungseinheit 1 | 417 mm |
| Höhe Verpackungseinheit 1 | 197 mm |
| Bruttogewicht Verpackungseinheit 1 | 3.2 kg |
| EAN Verpackungseinheit 1 | 6417019274928 |
| Technische Daten | |
| Kabelquerschnitt | 10 ... 70 mm² |
| Position der Kabeleinführung | oben/unten |
| Kabeldurchführungen pro Seite | 2xM50+M16 / 2xM50+M16 |
| Anschlussmöglichkeit-Hauptstromkreis | Schraubklemme 10 ... 70 mm² |
| PE-Schraubklemme 4pc,10 ... 70 mm² | |
| Konventioneller thermischer Dauerstrom (Ithe) | (vollständig gekapselt) 125 A |
| Schutzart | (nach IEC 60529) IP65 |
| Gehäusematerial | Plastik |
| Grifffarbe | rot/gelb |
| Grifftyp | Pistolengriff |
| Stoßfestigkeitsgrad | Gehäuse IK08 |
| Maximale Anzahl montierbarer Hilfskontakte | 2 S, 2 Ö |
| Angebaute Hilfskontakte | 0 S, 0 Ö |
| Neutralleitertyp | fester Neutralleiter |
| Anzahl Hilfskontakte Öffner | 0 |
| Anzahl Hilfskontakte Schließer | 0 |
| Anzahl Pole | 6P |
| Verschmutzungsgrad | 3 |
| Verlustleistung | bei Bemessungsbedingungen pro Pol 6.3 W |
| Bemessungsisolationsspannung (Ui) | (nach IEC / EN 60664-1) 750 V |
| Bemessungsbetriebsstrom AC-22A (Ie) | (380 ... 415 V) 125 A |
| (690 V) 125 A | |
| Bemessungsbetriebsstrom AC-23A (Ie) | (380 ... 415 V) 90 A |
| (500 V) 70 A | |
| (690 V) 50 A | |
| Bemessungsbetriebsleistung AC-23A (Pe) | (380 ... 415 V) 45 kW |
| (500 V) 45 kW | |
| (690 V) 45 kW | |
| Bemessungsbetriebsspannung | Hauptstromkreis 750 V |
| Bemessungseinschaltvermögen (Icm) | (690 V AC) 3.6 kA |
| Bemessungskurzzeitstromfestigkeit (Icw) | (für 1 s) 2.5 kA |
| Empfohlener Schraubendreher | Hauptstromkreis Hexagon 4 |
| Normen | IEC 60947-1, -3 |
| Anzugsdrehmoment | Hauptstromkreis 6 N·m |
| Abisolierlänge | 20 mm |
| Technische Daten UL/CSA | |
| Abisolierlänge | 20 mm |
| Empfohlener Schraubendreher | Hauptstromkreis Hexagon 4 |
| Anzugsdrehmoment | Hauptstromkreis 6 N·m |
| Zertifikate und Deklarationen | |
| BV Zertifikat | 1SCC340018D0204 |
| Konformitätserklärung - CE | 1SCC340003D2704 |
| DNV GL Zertifikat | 1SCC340045D0203 |
| Externe Klassifizierungen und Normen | |
| Kennbuchstabe (elektrische Betriebsmittel) | Q |
| ETIM 9 | EC000216 - Lasttrennschalter |
| ETIM 10 | EC000216 - Lasttrennschalter (AC) |
| UNSPSC | 39122205 |
| IDEA Granular Category Code (IGCC) | 5166 >> Safety switch |
| eClass | V11.1 : 27371403 |
| WEEE Kategorie | 5. Kleingeräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt |
| Merkmal | Wert |
|---|---|
| Ausführung als Hauptschalter (EF006981) | Ja |
| Ausführung als Wartungs-/Reparaturschalter (EF006986) | Ja |
| Ausführung als Sicherheitsschalter (EF006985) | Nein |
| Ausführung als NOT-AUS-Einrichtung (EF006959) | Nein |
| Ausführung als Wendeschalter (EF009408) | Nein |
| Anzahl der Schalter (EF005586) | 1 |
| Max. Bemessungsbetriebsspannung Ue bei AC (EF007355) | 750 V |
| Bemessungsbetriebsspannung (EF001435) | 750 V |
| Bemessungsdauerstrom Iu (EF001389) | 125 A |
| Bemessungsdauerstrom bei AC-23, 400 V (EF011777) | 90 A |
| Bemessungskurzzeitstromfestigkeit Icw (EF007050) | 2.5 kA |
| Bemessungsbetriebsleistung bei AC-23, 400 V (EF007027) | 45 kW |
| Schaltleistung bei 400 V (EF009166) | 45 kW |
| Polzahl (EF001391) | 6 |
| Anzahl der Hilfskontakte als Öffner (EF001377) | 0 |
| Anzahl der Hilfskontakte als Schließer (EF001376) | 0 |
| Anzahl der Hilfskontakte als Wechsler (EF003531) | 0 |
| Motorantrieb optional (EF007386) | Nein |
| Motorantrieb integriert (EF006697) | Nein |
| Spannungsauslöser optional (EF007491) | Nein |
| Gerätebauart (EF008240) | Komplettgerät im Gehäuse |
| Geeignet für Frontbefestigung 4-Loch (EF007247) | Nein |
| Geeignet für Frontbefestigung Zentral (EF007248) | Nein |
| Geeignet für Verteilereinbau (EF007262) | Ja |
| Farbe des Betätigungselements (EF007167) | rot |
| Ausführung des Betätigungselements (EF006976) | langer Drehgriff |
| Verriegelbar (EF006281) | Ja |
| Schutzart (IP), frontseitig (EF003118) | IP65 |
| Schutzart (NEMA) (EF011959) | sonstige |
