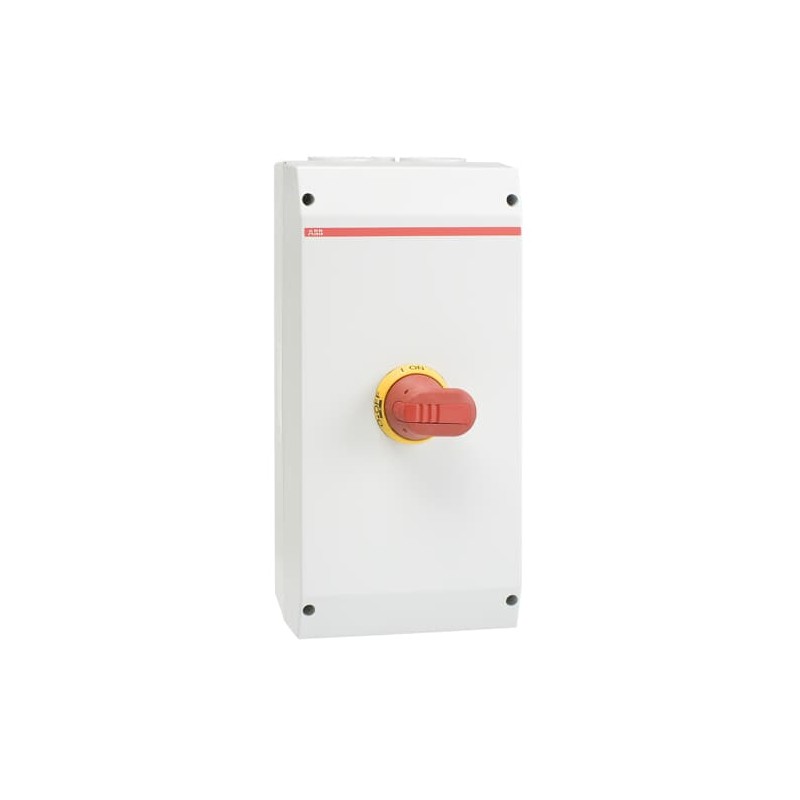

1SCA022812R7690 ABB Sectionneur en boîte OTP125BA6M
Référence: 1SCA022812R7690
Fabricant: ABB
Description:
Sectionneur en boîte OTP125BA6M
OTP125BA6M Enclosed Switch Disconnector
Catégories:
- Appareillage industriel basse tension > Interrupteur-sectionneur
- ABB > Commutateurs manuels
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par ABB
- En savoir plus
- ETIM
- Commentaires
DERNIÈRE CONSULTÉS
EN SAVOIR PLUS
| Conformité des matériaux | |
|---|---|
| Modèle de rapport sur les minéraux de conflit (CMRT) | 9AKK108467A5658 |
| Déclaration REACH | 1SCC340076D0201 |
| Informations RoHS | 1SCC340075D0201 |
| Statut RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| SCIP | b4185607-8eba-465b-bbbd-1eaf372595e9 Finland |
| SCIP simplifié | f0a541e8-91bb-4096-b437-45681bd91834 Germany |
| 9c617643-b2e5-4a3a-9462-a5dbf02b5255 Germany | |
| 147e8f27-5a97-438c-89ea-1b69269d4ddb Portugal | |
| 308fb714-6cb2-42bc-b7e8-f6d0b02d272f Bulgaria | |
| a2491aa6-81fc-40f2-9870-4c9c2005b909 Germany | |
| e22e8e95-20e5-451d-a8b4-fd55f248260f Germany | |
| 37a03ece-18a6-4308-8a22-28ad996bf6e0 France | |
| 5488e95f-74e3-4934-b61d-87a239f61445 Hungary | |
| 33b5aca5-3fe7-45a2-8e3f-ee9514cb1787 Belgium | |
| 06fd5d65-3f24-459d-a02c-d0d507355ede Denmark | |
| 19690d18-8cdb-4e72-921e-28ab24705b82 France | |
| ea5049bb-a63a-4975-83ea-3b12eae5e525 Poland | |
| f8e7b741-0c33-4d31-b698-c7c57b283a45 Sweden | |
| 1f695634-ef88-4437-bf00-f0ccd1f4bb25 Sweden | |
| 7c4f4b89-87f4-4349-a8fd-2cd73ddea771 Italy | |
| d1eac47f-b9d7-48ed-a2a9-2a4d9f6be284 Netherlands | |
| 0526d35a-78b1-4ab9-9bf6-d938af9c4143 Poland | |
| 67c964a1-6f99-429e-a6a3-a28982a67a3b Estonia | |
| 02c94d5d-4002-4d36-8c5a-d651b4f90f32 Hungary | |
| 1f8f7b7b-dc76-4814-b943-034de22cd72a Poland | |
| c7ced8aa-1736-4656-a20f-80d2bffcadbb Spain | |
| 2b49039c-0882-4ab8-9d9c-3ac9d7d18314 Belgium | |
| 7148ff1d-de87-473a-98de-95923ca7b244 Norway | |
| e94b44f0-85d4-47f4-86ba-c33471c5d1b0 Greece | |
| ce57d5e3-51a1-4b9b-950e-4d0940189afb Croatia | |
| 2fd57fdc-a1b9-4627-ac97-2429f0d490f4 Germany | |
| 33af60cb-a7c2-4670-93a8-1e1ae02d67d6 Czech Republic | |
| Loi sur le contrôle des substances toxiques - TSCA | 1SCC340095D0201 |
| Téléchargements populaires | |
| Fiche technique, Informations techniques | 1SCC340015C0201 |
| Instructions et manuels | 1SCC340002M0012 |
| Environnemental | |
| Degré de protection | acc. to IEC 60529 IP65 |
| Degré de pollution | 3 |
| Commande | |
| Quantité minimale de commande | 1 pièce |
| Numéro de tarif douanier | 85363030 |
| Dernière date de commande | 2026-08-31 All Countries |
| ID de produit de remplacement (NOUVEAU) | OTP80GBA6B |
| Pays ou territoire d'origine | Finland |
| Dimensions | |
| Largeur nette du produit | 200 mm |
| Hauteur nette du produit | 400 mm |
| Profondeur/longueur nette du produit | 140 mm |
| Poids net du produit | 3 kg |
| Informations sur l’emballage | |
| Nombre d’unités au niveau d’emballage 1 | box 1 pièce |
| Largeur du niveau d’emballage 1 | 213 mm |
| Profondeur/Longueur du niveau d’emballage 1 | 417 mm |
| Hauteur du niveau d’emballage 1 | 197 mm |
| Poids brut du colis niveau 1 | 3.2 kg |
| Code EAN du niveau d’emballage 1 | 6417019274928 |
| Technique | |
| Section du câble | 10 ... 70 mm² |
| Position d'entrée du câble | Top and/or Bottom |
| Sorties de câbles par côté | 2xM50+M16 / 2xM50+M16 |
| Capacité de connexion du circuit principal | Screw Clamp 10 ... 70 mm² |
| Screw Clamp / PE Terminal 4pc,10 ... 70 mm² | |
| Courant thermique conventionnel (Ithe) | Fully Enclosed 125 A |
| Degré de protection | acc. to IEC 60529 IP65 |
| Matériau du boîtier | Plastic |
| Couleur de la poignée | Rouge / Jaune |
| Type de poignée | Pistol handle |
| Indice de résistance aux chocs | Housing IK08 |
| Nombre maximal de contacts auxiliaires montés | 2 NO, 2 NC |
| Contacts auxiliaires montés | 0 NO, 0 NC |
| Type neutre | Fixed Neutral |
| Nombre de contacts auxiliaires NC | 0 |
| Nombre de contacts auxiliaires NO | 0 |
| Nombre de pôles | 6P |
| Degré de pollution | 3 |
| Perte de puissance | at Rated Operating Conditions per Pole 6.3 W |
| Tension d'isolement nominale (Ui) | acc. to IEC/EN 60664-1 750 V |
| Courant de fonctionnement nominal AC-22A (Ie) | (380 ... 415 V) 125 A |
| (690 V) 125 A | |
| Courant de fonctionnement nominal AC-23A (Ie) | (380 ... 415 V) 90 A |
| (500 V) 70 A | |
| (690 V) 50 A | |
| Puissance nominale de fonctionnement AC-23A (Pe) | (380 ... 415 V) 45 kW |
| (500 V) 45 kW | |
| (690 V) 45 kW | |
| Tension nominale de fonctionnement | Circuit principal 750 V |
| Pouvoir de fermeture nominal en court-circuit (Icm) | (690 V AC) 3.6 kA |
| Courant nominal de courte durée admissible basse tension (Icw) | for 1 s 2.5 kA |
| Tournevis recommandé | Circuit principal Hexagon 4 |
| Normes | IEC 60947-1, -3 |
| Couple de serrage | Circuit principal 6 N·m |
| Longueur de dénudage des fils | 20 mm |
| Technique UL/CSA | |
| Longueur de dénudage des fils | 20 mm |
| Tournevis recommandé | Circuit principal Hexagon 4 |
| Couple de serrage | Circuit principal 6 N·m |
| Certificats et déclarations | |
| Certificat BV | 1SCC340018D0204 |
| Déclaration de conformité - CE | 1SCC340003D2704 |
| Certificat DNV GL | 1SCC340045D0203 |
| Classifications et normes externes | |
| Code de classification des objets | Q |
| ETIM 9 | EC000216 - Switch disconnector (low voltage) |
| ETIM 10 | EC000216 - Switch disconnector (AC) |
| UNSPSC | 39122205 |
| Code de catégorie granulaire IDEA (IGCC) | 5166 >> Safety switch |
| eClass | V11.1 : 27371403 |
| Catégorie DEEE | 5. Petit équipement (Dimensions extérieures inférieures à 50 cm) |
ETIM for 1SCA022812R7690 Appareillage industriel basse tension (EC000216)
Nom de la caractéristique
Valeur de la caractéristique
Nom de la caractéristiqueFinition interrupteur général (EF006981)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueFinition interrupteur de maintenance/réparation (EF006986)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueFinition interrupteur de sécurité (EF006985)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueFinition interrupteur de dispositif d'arrêt d'urgence (EF006959)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueFinition de l'inverseur (EF009408)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueNombre de commutateurs (EF005586)
Valeur de la caractéristique1
Nom de la caractéristiqueTension de fonctionnement nominale max. Ue en CA (EF007355)
Valeur de la caractéristique750 V
Nom de la caractéristiqueTension de fonctionnement normale (EF001435)
Valeur de la caractéristique750 V
Nom de la caractéristiqueCourant permanent nominal Iu (EF001389)
Valeur de la caractéristique125 A
Nom de la caractéristiqueCourant permanent nominal, CA-21, 400 V (EF011777)
Valeur de la caractéristique90 A
Nom de la caractéristiqueCourant nominal de courte durée admissible Icw (EF007050)
Valeur de la caractéristique2.5 kA
Nom de la caractéristiquePuissance de fonctionnement nominale, CA-23, 400 V (EF007027)
Valeur de la caractéristique45 kW
Nom de la caractéristiquePuissance de commutation à 400 V (EF009166)
Valeur de la caractéristique45 kW
Nom de la caractéristiqueNombre de pôles (EF001391)
Valeur de la caractéristique6
Nom de la caractéristiqueNombre de contacts auxiliaires à ouverture (EF001377)
Valeur de la caractéristique0
Nom de la caractéristiqueNombre de contacts auxiliaires à fermeture (EF001376)
Valeur de la caractéristique0
Nom de la caractéristiqueNombre de contacts auxiliaires à deux directions (EF003531)
Valeur de la caractéristique0
Nom de la caractéristiqueCommande motorisée en option (EF007386)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueCommande motorisée intégrée (EF006697)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueDéclencheur voltmétrique en option (EF007491)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueType de construction de l'appareil (EF008240)
Valeur de la caractéristiqueAppareil complet installé dans un boîtier
Nom de la caractéristiqueAdapté à une fixation frontale à 4 trous (EF007247)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueAdapté à une fixation frontale centrale (EF007248)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueAdapté à un montage en distributeur (EF007262)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueCouleur de l'élément d'actionnement (EF007167)
Valeur de la caractéristiqueRouge
Nom de la caractéristiqueFinition de l'élément d'actionnement (EF006976)
Valeur de la caractéristiquePoignée tournante longue
Nom de la caractéristiqueVerrouillable (EF006281)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueClasse de protection (IP), face avant (EF003118)
Valeur de la caractéristiqueIP65
Nom de la caractéristiqueClasse de protection (NEMA) (EF011959)
Valeur de la caractéristiqueAutre
