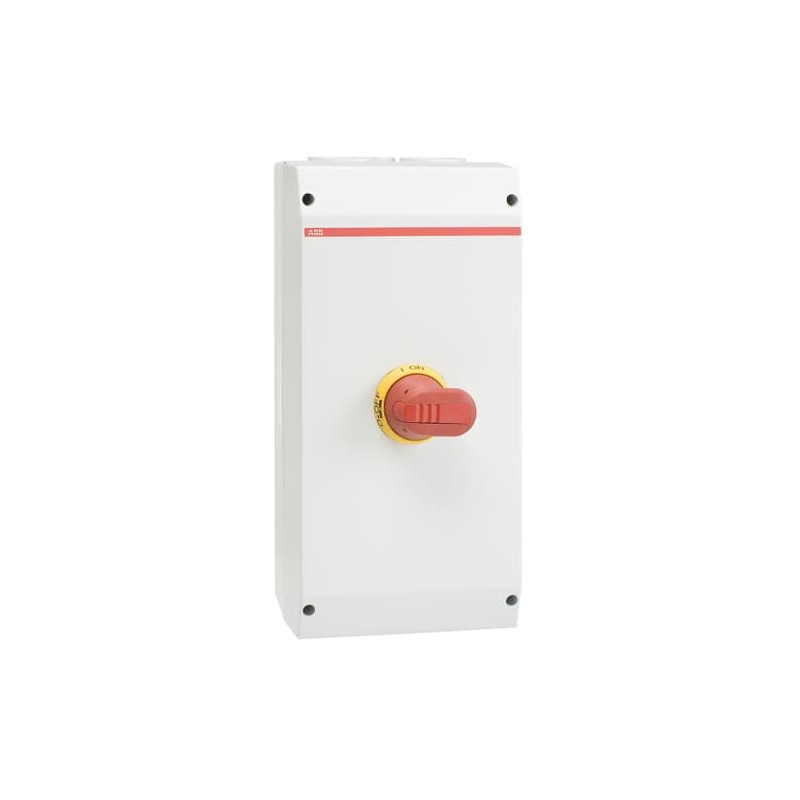

ABB 1SCA022812R7690 1SCA022812R7690 - Imagem 1

As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

1SCA022812R7690 ABB Int. Desconectador encaixotado OTP125BA6M

Referência: 1SCA022812R7690

Fabricante: ABB

Descrição:

Int. Desconectador encaixotado OTP125BA6M
OTP125BA6M Enclosed Switch Disconnector

Categorias:

  • Aparelhos elétricos de baixa tensão > Suporte
  • ABB > Interruptores manuais

Produto novo em sua embalagem original com todas as garantias e certificações de ABB

  • Mais informação
  • ETIM
  • Avaliações
Garantia, reparação e devolução.

Preço unitário: 305,52 €

Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Calcule o preço por quantidade

QuantidadePreço

Prazo padrão: 25 dias.

  • Estes prazos são estimativos e podem variar uma vez tratado o pedido do artigo.

JÁ VISTOS

MAIS INFORMAÇÃO

Material Compliance
Conflict Minerals Reporting Template (CMRT)9AKK108467A5658
REACH Declaration1SCC340076D0201
Informação RoHS1SCC340075D0201
Estado RoHSFollowing EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019
SCIPb4185607-8eba-465b-bbbd-1eaf372595e9 Finland
SCIP simplificadof0a541e8-91bb-4096-b437-45681bd91834 Germany
9c617643-b2e5-4a3a-9462-a5dbf02b5255 Germany
147e8f27-5a97-438c-89ea-1b69269d4ddb Portugal
308fb714-6cb2-42bc-b7e8-f6d0b02d272f Bulgaria
a2491aa6-81fc-40f2-9870-4c9c2005b909 Germany
e22e8e95-20e5-451d-a8b4-fd55f248260f Germany
37a03ece-18a6-4308-8a22-28ad996bf6e0 France
5488e95f-74e3-4934-b61d-87a239f61445 Hungary
33b5aca5-3fe7-45a2-8e3f-ee9514cb1787 Belgium
06fd5d65-3f24-459d-a02c-d0d507355ede Denmark
19690d18-8cdb-4e72-921e-28ab24705b82 France
ea5049bb-a63a-4975-83ea-3b12eae5e525 Poland
f8e7b741-0c33-4d31-b698-c7c57b283a45 Sweden
1f695634-ef88-4437-bf00-f0ccd1f4bb25 Sweden
7c4f4b89-87f4-4349-a8fd-2cd73ddea771 Italy
d1eac47f-b9d7-48ed-a2a9-2a4d9f6be284 Netherlands
0526d35a-78b1-4ab9-9bf6-d938af9c4143 Poland
67c964a1-6f99-429e-a6a3-a28982a67a3b Estonia
02c94d5d-4002-4d36-8c5a-d651b4f90f32 Hungary
1f8f7b7b-dc76-4814-b943-034de22cd72a Poland
c7ced8aa-1736-4656-a20f-80d2bffcadbb Spain
2b49039c-0882-4ab8-9d9c-3ac9d7d18314 Belgium
7148ff1d-de87-473a-98de-95923ca7b244 Norway
e94b44f0-85d4-47f4-86ba-c33471c5d1b0 Greece
ce57d5e3-51a1-4b9b-950e-4d0940189afb Croatia
2fd57fdc-a1b9-4627-ac97-2429f0d490f4 Germany
33af60cb-a7c2-4670-93a8-1e1ae02d67d6 Czech Republic
Toxic Substances Control Act - TSCA1SCC340095D0201
Popular Downloads
Ficha de dados, informação técnica1SCC340015C0201
Instruções e Manuais1SCC340002M0012
Environmental
Grau de proteçãoacc. to IEC 60529 IP65
Pollution Degree3
Ordering
Quantidade Mínima de Encomenda1 piece
Número de tarifa aduaneira85363030
Last Ordering Date2026-08-31 All Countries
ID de Substituição do Produto (NOVA)OTP80GBA6B
País de origemFinland
Dimensions
Largura Líquida do Produto200 mm
Altura Líquida do Produto400 mm
Profundidade/Comprimento Líquidos do Produto140 mm
Peso Líquido do Produto3 kg
Container Information
Unidades de embalagem Nível 1box 1 piece
Largura da embalagem Nível 1213 mm
Profundidade/Comprimento da embalagem Nível 1417 mm
Altura da embalagem Nível 1197 mm
Peso bruto da embalagem Nível 13.2 kg
Nível de Embalagem 1 EAN6417019274928
Technical
Secção Transversal do Cabo10 ... 70 mm²
Cable Entry PositionTop and/or Bottom
Cable Outlets Per Side2xM50+M16 / 2xM50+M16
Connecting Capacity Main CircuitScrew Clamp 10 ... 70 mm²
Screw Clamp / PE Terminal 4pc,10 ... 70 mm²
Conventional Thermal Current (Ithe)Fully Enclosed 125 A
Grau de proteçãoacc. to IEC 60529 IP65
Material do invólucroPlastic
Handle ColorRed / Yellow
Handle TypePistol handle
Impact Resistance RatingHousing IK08
Maximum Mounted Auxiliary Contacts2 NO, 2 NC
Mounted Auxiliary Contacts0 NO, 0 NC
Neutral TypeFixed Neutral
Number of Auxiliary Contacts NC0
Number of Auxiliary Contacts NO0
Número de polos6P
Pollution Degree3
Power Lossat Rated Operating Conditions per Pole 6.3 W
Rated Insulation Voltage (Ui)acc. to IEC/EN 60664-1 750 V
Rated Operational Current AC-22A (Ie)(380 ... 415 V) 125 A
(690 V) 125 A
Rated Operational Current AC-23A (Ie)(380 ... 415 V) 90 A
(500 V) 70 A
(690 V) 50 A
Rated Operational Power AC-23A (Pe)(380 ... 415 V) 45 kW
(500 V) 45 kW
(690 V) 45 kW
Tensão operacional nominalMain Circuit 750 V
Rated Short-Circuit Making Capacity (Icm)(690 V AC) 3.6 kA
Rated Short-time Withstand Current Low Voltage (Icw)for 1 s 2.5 kA
Recommended Screw DriverMain Circuit Hexagon 4
NormasIEC 60947-1, -3
Binário de apertoMain Circuit 6 N·m
Wire Stripping Length20 mm
Technical UL/CSA
Wire Stripping Length20 mm
Recommended Screw DriverMain Circuit Hexagon 4
Binário de apertoMain Circuit 6 N·m
Certificates and Declarations
Certificado BV1SCC340018D0204
Declaração de conformidade -CE1SCC340003D2704
DNV GL Certificate1SCC340045D0203
External Classifications and Standards
Código de classificação do objetoQ
ETIM 9EC000216 - Switch disconnector (low voltage)
ETIM 10EC000216 - Switch disconnector (AC)
UNSPSC39122205
Código de Categoria Granular IDEA (IGCC)5166 >> Safety switch
eClassV11.1 : 27371403
Categoria REEE5. Small Equipment (No External Dimension More Than 50 cm)

ETIM for 1SCA022812R7690 Componentes industriais para Baixa Tensão (EC000216)

Nome da característicaVersão de interruptor principal (EF006981)
Valor da característicaSim
Nome da característicaVersão de chave de manutenção/serviço (EF006986)
Valor da característicaSim
Nome da característicaVersão de interruptor de segurança (EF006985)
Valor da característicaSim
Nome da característicaVersão como instalação de paragem de emergência (EF006959)
Valor da característicaSim
Nome da característicaVersão do interruptor de inversão (EF009408)
Valor da característicaNão
Nome da característicaNúmero de interruptores (EF005586)
Valor da característica1
Nome da característicaMáx. tensão nominal de operação Ue CA (EF007355)
Valor da característica750 V
Nome da característicaTensão nominal de operação (EF001435)
Valor da característica750 V
Nome da característicaCorrente permanente nominal Iu (EF001389)
Valor da característica125 A
Nome da característicaCorrente contínua nominal, AC-23, 400 V (EF011777)
Valor da característica90 A
Nome da característicaCorrente permanente nominal em AC-21, 400 V (EF009165)
Valor da característica125 A
Nome da característicaCorrente nominal suportável lcw atual (EF007050)
Valor da característica2.5 kA
Nome da característicaPotência de operação nominal em AC-23, 400 V (EF007027)
Valor da característica45 kW
Nome da característicaPotência de comutação a 400 V (EF009166)
Valor da característica45 kW
Nome da característicaNúmero de polos (EF001391)
Valor da característica6
Nome da característicaNúmero de contatos auxiliares como contato normalmente fechado (EF001377)
Valor da característica0
Nome da característicaNúmero de contatos auxiliares como contato normalmente aberto (EF001376)
Valor da característica0
Nome da característicaNúmero de contatos auxiliares como contato de comutação (EF003531)
Valor da característica0
Nome da característicaAcionamento do motor opcional (EF007386)
Valor da característicaNão
Nome da característicaAcionamento do motor integrado (EF006697)
Valor da característicaNão
Nome da característicaSaída de tensão opcional (EF007491)
Valor da característicaNão
Nome da característicaConstrução do dispositivo (EF008240)
Valor da característicaDispositivo completo na carcaça
Nome da característicaAdequado para montagem em chão (EF025108)
Valor da característicaNão
Nome da característicaAdequado para montagem frontal de 4 furos (EF007247)
Valor da característicaNão
Nome da característicaAdequado para o centro de montagem frontal (EF007248)
Valor da característicaNão
Nome da característicaApropriado para a instalação do quadro de distribuição (EF007262)
Valor da característicaNão
Nome da característicaAdequado para montagem intermediária (EF007264)
Valor da característicaNão
Nome da característicaCor do elemento de atuação (EF007167)
Valor da característicaVermelho
Nome da característicaTipo de elemento de controlo (EF006976)
Valor da característicaBotão de giro longo
Nome da característicaPossível interbloqueio (EF006281)
Valor da característicaSim
Nome da característicaCor da caixa (EF000136)
Valor da característicaOutro
Nome da característicaTipo de conexão elétrica do circuito principal (EF006819)
Valor da característicaLigação com parafuso
Nome da característicaCom cablagem pré-montada (EF016444)
Valor da característicaNão
Nome da característicaGrau de proteção (IP), frente (EF003118)
Valor da característicaIP65
Nome da característicaGrau de proteção (NEMA) (EF011959)
Valor da característicaOutro
Nome da característicaLargura (EF000008)
Valor da característica200 mm
Nome da característicaAltura (EF000040)
Valor da característica400 mm
Nome da característicaProfundidade (EF000049)
Valor da característica140 mm
