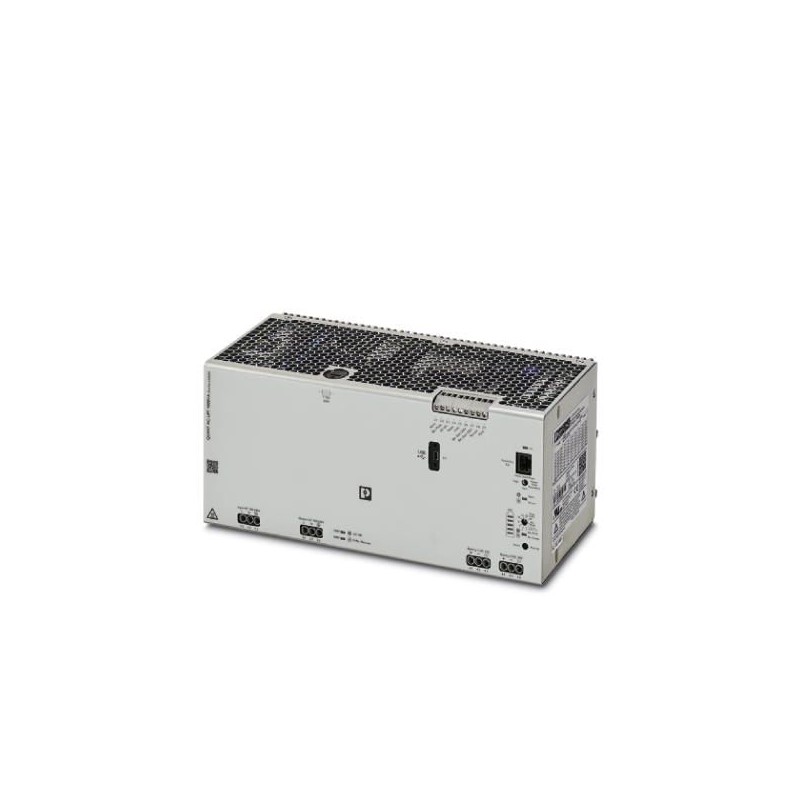

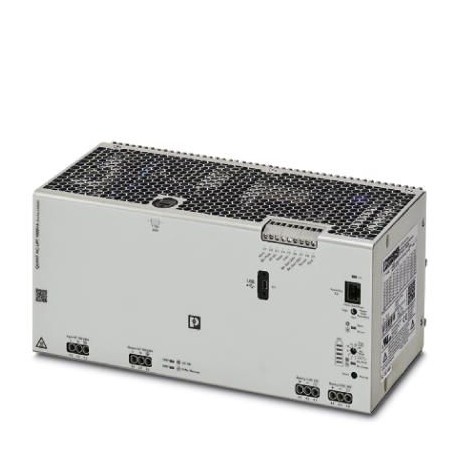

QUINT4-UPS/1AC/1AC/1KVA 2320283 PHOENIX CONTACT Systèmes d'alimentation sans coupure
QUINT4-UPS/1AC/1AC/1KVA
2320283
PHOENIX_CONTACT
Systèmes d'alimentation sans coupure
Alimentation sans coupure avec technologie IQ pour le montage sur rail. Entrée : 120/230 V AC, sortie : 120/230 V AC/1 kVA. Il fournit à tout moment des informations sur l’état de charge, la durée de vie résiduelle et la durée de vie du module de batterie, augmentant ainsi la disponibilité du système.
Installation de réseaux de communication > Alimentation sans interruption
Alimentations
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲Clé De Données Commerciales
| Orderkey | Deux million trois cent vingt mille deux cent quatre vingt trois |
|---|---|
| Unité d'emballage | 1 pc |
| Page du catalogue | Page 281 (C-4-2017) |
| GTIN | 4055626244563 |
| Poids par Pièce (hors emballage) | 5,530.000 g |
| Tarif des douanes numéro | Quatre vingt cinq million trois cent soixante et onze mille quatre vingt onze |
| Pays d'origine | DE (Allemagne) |
Conditions ambiantes
| Degré de protection | IP20 |
|---|---|
| Température ambiante (fonctionnement) | -25 °C ... 60 °C (> 50 °C Déclassement: 2.5 %/K) |
| Température ambiante (stockage/transport) | -40 °C ... 85 °C (avec accusé dispositif de stockage d'énergie) |
| Max. admissible d'humidité relative (en fonctionnement) | ≤ 95 % |
| Climatiques de la classe | 3K3 (EN 60721) |
| Degré de pollution | Deux |
| Hauteur d'Installation | ≤ 3000 m (> 2000 m, observer déclassement) |
Les données d'entrée
| Nominale de la tension d'entrée | 100 V AC -10 % / +20 % |
|---|---|
| 110 V AC -10 % / +20 % | |
| 120 V AC -10 % / +20 % | |
| 130 V AC -10 % / +20 % | |
| 200 V AC -20 % / +20 % | |
| 210 V AC -20 % / +20 % | |
| 220 V AC -20 % / +20 % | |
| 230 V AC -20 % / +15 % | |
| 240 V AC -20 % / +10 % | |
| Plage de tension d'entrée | 90 V CA ... 264 V AC |
| CA plage de fréquence | 45 Hz À 65 Hz |
| Période tampon | 1 h (38 AH) |
| Admissible de sauvegarde fusible | B16 230 V AC |
| Facteur de puissance (cos phi) | 0.9 |
Les données de sortie
| Tension de sortie nominale | 100 V AC |
|---|---|
| 110 V AC | |
| 120 V AC | |
| 130 V AC | |
| 200 V AC | |
| 210 V AC | |
| 220 V AC | |
| 230 V AC | |
| 240 V AC | |
| Nominale courant de sortie (IN) | 7.8 A (100 V CA) |
| 8.1 (110 V AC) | |
| 8.3 A (120 V AC) | |
| 7.7 UN (130 V AC) | |
| 5 A (200 V AC) | |
| 4.8 UN (210 V AC) | |
| 4.5 A (220 V CA) | |
| 4.3 A (230 V AC) | |
| 4.2 A (240 V CA) | |
| POWER BOOST (JEBoost) | 13 A (120 V AC) |
| 7 A (230 V AC) | |
| Déclassement | > 50 °C ... 60 °C (DE 2,5%/K) |
| Connexion en parallèle | Oui, 2 |
| La connexion en série | Pas de |
| Maximum de dissipation de puissance sans condition de charge | typ. 17 W (120 V AC) |
| typ. 25 W (230 V AC) |
Général
| Poids Net | 5 kg |
|---|---|
| L'efficacité | > 92 % (120 V AC) |
| > 94 % (230 V AC) | |
| Classe de Protection | J' |
| Degré de protection | IP20 |
| MTBF (CEI 61709, SN 29500) | 217546 h (230 V AC, à 40 °C) |
Les données de connexion, entrée
| Méthode de connexion | Connexion à vis |
|---|---|
| Chef de section transversale solide min. | 0.2 mm2 |
| Chef de section transversale solide max. | 6 mm2 |
| Chef de section transversale souple min. | 0.2 mm2 |
| Chef de section flexible max. | 4 mm2 |
| Chef de section AWG min. | Trente |
| Chef de section AWG max. | Dix |
| Dénudage des conducteurs | 8 mm |
Les données de connexion, de sortie
| Méthode de connexion | Connexion à vis |
|---|---|
| Chef de section transversale solide min. | 0.2 mm2 |
| Chef de section transversale solide max. | 6 mm2 |
| Chef de section transversale souple min. | 0.2 mm2 |
| Chef de section flexible max. | 4 mm2 |
| Chef de section AWG min. | Trente |
| Chef de section AWG max. | Dix |
| Dénudage des conducteurs | 8 mm |
Les données de connexion pour la signalisation
| Méthode de connexion | Connexion à vis |
|---|---|
| Chef de section transversale solide min. | 0.2 mm2 |
| Chef de section transversale solide max. | 2,5 mm2 |
| Chef de section transversale souple min. | 0.2 mm2 |
| Chef de section flexible max. | 2,5 mm2 |
| Chef de section AWG min. | Trente |
| Chef de section AWG max. | Douze |
| Dénudage des conducteurs | 8 mm |
Les normes et les Règlements
| Compatibilité électromagnétique | Conformité avec la Directive EMC 2014/30/UE |
|---|---|
| Immunité au bruit | Immunité au bruit selon EN 62040-2-2006 |
| Normes/règlements | EN 61000-4-2 |
| Décharge au Contact | 4 kV (Niveau 2) |
| Normes/règlements | EN 61000-4-3 |
| Gamme de fréquence | 80 MHz À 1 GHz ... |
| Essai d'intensité de champ | 10 V/m |
| Normes/règlements | EN 61000-4-4 |
| Commentaires | Critère B |
| Normes/règlements | EN 61000-4-6 |
| Gamme de fréquence | De 0,15 ... 80 MHz MHz |
| Tension | 10 V |
| Menée émission de bruit | FR 62040-02 (Classe C2) |
| Normes/règlements | EN 61000-4-8 |
| Directive Basse Tension | Conformité avec la Basse Tension Directive 2014/35/CE |
| Approbations UL | UL/C-UL Reconnu UL 1778 |
| Choc | 15g dans toutes les directions (EN 60068-2-27) |
| Vibrations (fonctionnement) | 5 Hz ... 100 Hz, 0,7 g de (EN 60068-2-6) |
| Catégorie de surtension (EN 60950-1) | II |
Les Classifications
eCl@ss 5.1Vingt sept million quarante mille six cent troiseCl@ss 6.0Vingt sept million quarante mille six centeCl@ss 7.0Vingt sept million quarante mille six cent deuxeCl@ss 8.0Vingt sept million quarante mille six cent deuxeCl@ss 9.0Vingt sept million quarante mille sept cent cinq
| Caractéristique | Valeur |
|---|---|
| Tension d'entrée (EF003840) | 90 V |
| Tension de sortie (EF003933) | 100 V |
| Type de tension (EF000187) | CA |
| Hauteur (EF000040) | 130 mm |
| Largeur (EF000008) | 290 mm |
| Profondeur (EF000049) | 125 mm |
| Poids (EF000167) | 5.151 kg |
| Raccordement d'entrée (EF009726) | Autre |
