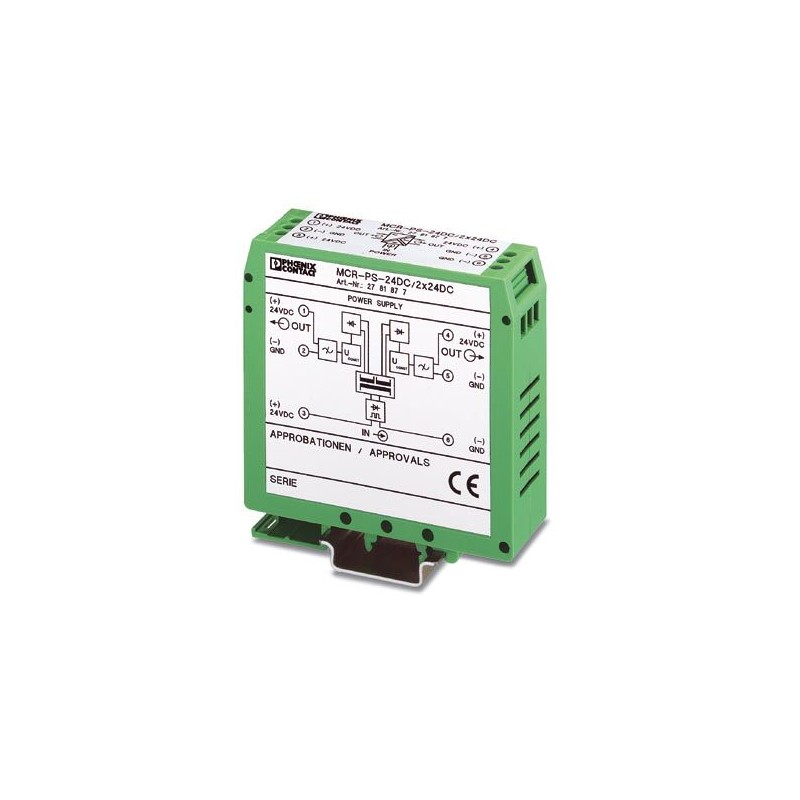

MCR-PS- 24DC/2X24DC 2781877 PHOENIX CONTACT Contacteur auxiliaire
MCR-PS-24DC/2X24DC
2781877
PHOENIX_CONTACT
Contacteur auxiliaire
Convertisseur DC/DC, avec séparation galvanique des sorties, entrée 24 V DC, 2 x 24 V DC/2 x 30 sortie mA
Appareillage industriel basse tension > Alimentation en courant continu
Alimentations
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Les plus vendus
▲En savoir plus
▲Données commerciales
| Code de commande | 2781877 |
|---|---|
| Unité de conditionnement | 1 pcs |
| GTIN | 4017918069247 |
| Poids par pièce (hors emballage) | 0,097 KGM |
| Numéro du tarif douanier | 85044082 |
| Pays d'origine | PL (Pologne) |
Conditions d'environnement
| Indice de protection | IP20 |
|---|---|
| Température ambiante (fonctionnement) | 0 °C ... 55 °C |
Données d'entrée
| Tension d'entrée nominale | 24 V DC ±10 % |
|---|---|
| Plage de tension d'entrée | 21,6 V DC ... 26,4 V DC |
| Courant absorbé | env. 100 mA |
Données de sortie
| Tension de sortie nominale | 24 V DC (2x) |
|---|---|
| Courant nominal de sortie (IN) | 30 mA (2x) |
| Ondulation résiduelle | ≤ 50 mVCC |
Généralités
| Poids net | 0,14 kg |
|---|---|
| Mode de fonctionnement | 100 % ED |
| Tension d'essai entrée/sortie | 2,5 kV AC |
| Tension d'essai sortie/sortie | 1,5 kV AC |
| Indice de protection | IP20 |
| Emplacement pour le montage | indifférent |
| Conseils pour le montage | Indifférent |
Caractéristiques de raccordement entrée
| Type de raccordement | Raccordement vissé |
|---|---|
| Section de conducteur rigide min. | 0,2 mm² |
| Section de conducteur rigide max. | 2,5 mm² |
| Section de conducteur souple min. | 0,2 mm² |
| Section de conducteur souple max. | 2,5 mm² |
| Section du conducteur AWG min. | 24 |
| Section du conducteur AWG max. | 14 |
| Longueur à dénuder | 8 mm |
| Filetage vis | M3 |
Caractéristiques de raccordement sortie
| Type de raccordement | Raccordement vissé |
|---|---|
| Section de conducteur rigide min. | 0,2 mm² |
| Section de conducteur rigide max. | 2,5 mm² |
| Section de conducteur souple min. | 0,2 mm² |
| Section de conducteur souple max. | 2,5 mm² |
| Section du conducteur AWG min. | 24 |
| Section du conducteur AWG max. | 14 |
| Longueur à dénuder | 8 mm |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Période d'utilisation conforme (EFUP) : 25 ans ; |
| La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
Classifications
eCl@ss 4.027230209eCl@ss 4.127230209eCl@ss 5.027230209eCl@ss 5.127210900eCl@ss 6.027210900eCl@ss 7.027210901eCl@ss 8.027210901eCl@ss 9.027210901
| Caractéristique | Valeur |
|---|---|
| Type de tension d'alimentation (EF002991) | CC |
| 1ere tension de sortie (EF006792) | 24 V |
| Courant de sortie max. 1 (EF008284) | 0.03 A |
| Tension de sortie ajustable (EF007002) | Non |
| Valeur nominale de la tension de sortie 1 (EF009393) | 24 V |
| Valeur nominale du courant de sortie 1 (EF009396) | 0.03 A |
| Protégé contre les courts-circuits (EF007332) | Oui |
| Tension d'alimentation assignée CC (EF007078) | 21.6 V |
| Tension de sortie réglée (EF003092) | Oui |
| Puissance dissipée (EF003034) | 1.5 W |
| Stabilisé (EF005302) | Oui |
| Finition du raccordement électrique (EF003961) | Borne à vis |
| Montage possible sur barres profilées (EF003972) | Oui |
| Montage mural possible (EF003973) | Non |
| Adapté à un montage sur rail (EF001126) | Non |
| Hauteur d'encastrement (EF000332) | 85.5 mm |
| Montage direct possible (EF005689) | Non |
| Largeur (EF000008) | 25 mm |
| Hauteur (EF000040) | 85.5 mm |
| Profondeur (EF000049) | 79 mm |
| Adapté aux fonctions de sécurité (EF001597) | Oui |
| SIL conformément à IEC 61508 (EF009889) | Sans |
| Classe de protection (IP) (EF005474) | IP20 |
| Classe de protection (NEMA) (EF011959) | Autre |
