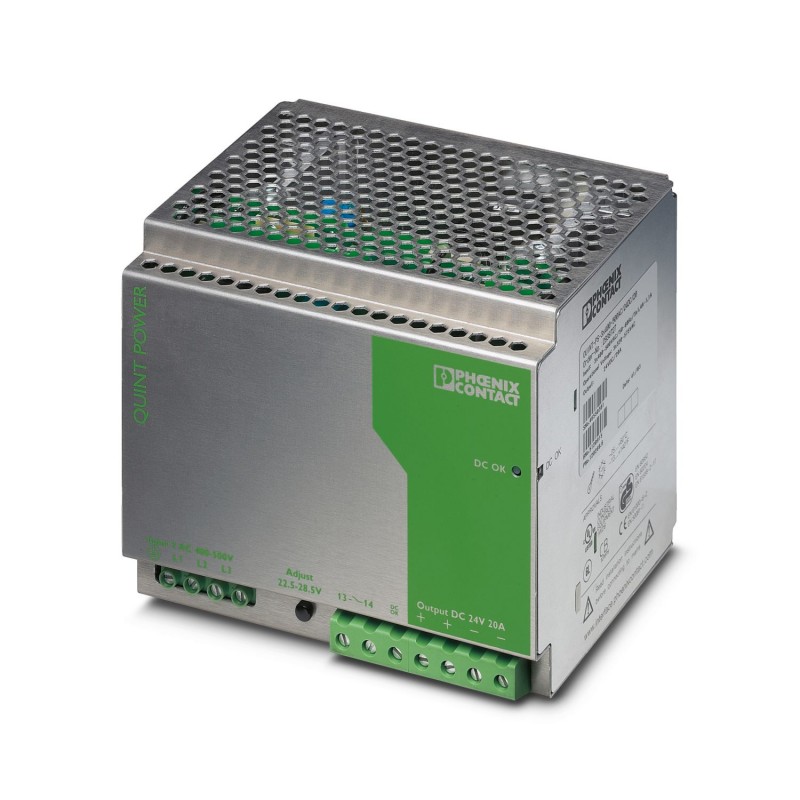

QUINT-PS-3X400-500AC/24DC/20 2938727 PHOENIX CONTACT Alimentation
QUINT-PS-3X400-500AC/24DC/20
2938727
PHOENIX_CONTACT
Alimentation
Alimentation pour rail DIN 24 V DC/20 A, à commutation primaire, triphasé
Pour les nouvelles installations, utilisez les éléments suivants : 2904622
Alimentation pour rails DIN 24 V DC/20 A, à découpage primaire, triphaséePour les installations neuves, utilisez le produit suivant : 2904622
Alimentations
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Les plus vendus
▲En savoir plus
▲Caractéristiques techniques
Données d'entrée
| Fonctionnement AC | |
| Plage de tension nominale d'entrée | 3x 400 V AC ... 500 V AC |
| Plage de tension d'entrée | 3x 320 V AC ... 575 V AC (pour les trois phases) |
| 450 V DC ... 800 V DC | |
| Plage de tension d'entrée AC | 3x 320 V AC ... 575 V AC (pour les trois phases) |
| Plage de tension d'entrée DC | 450 V DC ... 800 V DC |
| Type de tension de la tension d'alimentation | AC/DC |
| Choc de courant d'appel | < 15 A (typique) |
| Intégrale de courant d'appel (I2t) | 1 A2s |
| Plage de fréquence AC | 45 Hz ... 65 Hz |
| Plage de fréquence DC | 0 Hz |
| Durée de pontage en cas de panne de courant | > 23 ms (400 V AC) |
| > 25 ms (480 V AC) | |
| Courant absorbé | env. 3x 1,1 A (400 V AC) |
| 3x 1 A (480 V AC) | |
| Consommation nominale | 526 W |
| Circuit de protection | Protection contre les transitoires; Varistance |
| Temps d'enclenchement typique | < 1 s |
| Sélection du fusible approprié pour la protection d'entrée | 3x 6 A ... 16 A (Caractéristique B, C, D, K) |
| Courant de décharge vers PE | < 3,5 mA |
Données de sortie
| Rendement | > 91 % (pour 400 V AC et pour les valeurs nominales) |
| Tension de sortie nominale | 24 V DC ±1 % |
| Plage de réglage de la tension de sortie (USet) | 22,5 V ... 28,5 V |
| Courant nominal de sortie (IN) | 20 A (jusqu'à 60 °C) |
| POWER BOOST (IBoost) | 27 A |
| Déclassement | 60 °C (2,5 %/K) |
| Limitation de courant active | env. IBOOST= 27 A (en cas de court-circuit) |
| Tolérance de réglage | < 1 % (modification charge statique 10 % ... 90 %) |
| < 2 % (modification charge dynamique 10 % ... 90 %) | |
| < 0,1 % (modification tension d'entrée ±10 %) | |
| Ondulation résiduelle | < 10 mVCC(pour les valeurs nominales) |
| Puissance de sortie | 480 W |
| Pointes de commutation charge nominale | < 60 mVCC(20 MHz) |
| Puissance dissipée à vide maximale | < 7 W |
| Puissance dissipée charge nominale max. | < 47 W |
| Temps d'établissement | < 2 ms (UOUT(10 % ... 90 %)) |
| Montage en parallèle autorisé | oui, pour la redondance et l'augmentation de la puissance |
| Connectabilité en série | oui |
| Signal: DC-OK, active | |
| Description de la sortie | UOUT> 0,9 x UN: Signal « high » |
| Tension de commutation maximale | ≤ 24 V |
| Tension de sortie | + 24 V DC (Signal) |
| Courant d'appel maximum | ≤ 40 mA |
| Courant de charge permanent | ≤ 40 mA |
| Signal: DC-OK, sans potentiel | |
| Description de la sortie | Contact de relais, UOUT> 0,9 x UN: contact fermé |
| Tension de commutation maximale | ≤ 30 V AC/DC |
| Courant d'appel maximum | ≤ 1 A |
| Courant de charge permanent | ≤ 1 A |
Caractéristiques de raccordement
| Entrée | |
| Type de raccordement | Raccordement vissé |
| Section de conducteur rigide min. | 0,2 mm² |
| Section de conducteur rigide max. | 6 mm² |
| Section de conducteur souple min. | 0,2 mm² |
| Section de conducteur souple max. | 4 mm² |
| Section du conducteur AWG min. | 24 |
| Section du conducteur AWG max. | 10 |
| Longueur à dénuder | 8 mm |
| Filetage vis | M3 |
| Couple de serrage min. | 0,5 Nm |
| Couple de serrage max. | 0,6 Nm |
| Sortie | |
| Type de raccordement | Raccordement vissé |
| Section de conducteur rigide min. | 0,5 mm² |
| Section de conducteur rigide max. | 16 mm² |
| Section de conducteur souple min. | 0,5 mm² |
| Section de conducteur souple max. | 10 mm² |
| Section du conducteur AWG min. | 20 |
| Section du conducteur AWG max. | 6 |
| Longueur à dénuder | 10 mm |
| Filetage vis | M4 |
| Couple de serrage min. | 1,2 Nm |
| Couple de serrage max. | 1,5 Nm |
| Signal | |
| Section de conducteur rigide min. | 0,5 mm² |
| Section de conducteur rigide max. | 16 mm² |
| Section de conducteur souple min. | 0,5 mm² |
| Section de conducteur souple max. | 10 mm² |
| Section du conducteur AWG min. | 20 |
| Section du conducteur AWG max. | 6 |
| Filetage vis | M4 |
| Couple de serrage min. | 1,2 Nm |
| Couple de serrage max. | 1,5 Nm |
Signalisation
| Modes de signalisation | LED |
| sortie de couplage active | |
| Contact de relais | |
| Témoin de présence de la tension de service | LED verte |
| Sortie de signal: DC-OK, active | |
| Affichage d'état | LED verte « DC OK » |
| Informations sur l'affichage d'état | UOUT< 0,9 x UN: La LED clignote |
| Sortie de signal: DC-OK, sans potentiel | |
| Affichage d'état | LED verte « DC OK » |
Propriétés électriques
| Nombre de phases | 3,00 |
| Tension d'isolement entrée / sortie | 4 kV AC (homologation du type) |
| 2 kV AC (Contrôle individuel) | |
| Tension d'isolement sortie/PE | 500 V DC (Contrôle individuel) |
| Tension d'isolement entrée/PE | 3,5 kV AC (homologation du type) |
| 2 kV AC (Contrôle individuel) |
Propriétés du produit
| Type de produit | Alimentation électrique |
| Gamme de produits | QUINT POWER |
| MTBF (IEC 61709, SN 29500) | > 500000 h |
| État de la gestion des données | |
| Révision de l'article | 12 |
| Propriétés d'isolation | |
| Classe de protection | I (avec connexion PE) |
| Degré de pollution | 2 |
Dimensions
| Largeur | 160 mm |
| Hauteur | 130 mm |
| Profondeur | 125 mm |
| Dimensions de montage | |
| Distance de montage à droite/à gauche | 0 mm / 0 mm |
| Distance de montage en haut/en bas | 50 mm / 50 mm |
| Autre montage possible | |
| Largeur | 122 mm |
| Hauteur | 130 mm |
| Profondeur | 163 mm |
Montage
| Instructions de montage | juxtaposable : horizontalement 0 mm, verticalement 50 mm |
| Emplacement pour le montage | Profilé horizontal NS 35, EN 60715 |
Indications sur les matériaux
| Matériau du boîtier | Métallique |
| Version du boîtier | AluNox (AlMg1) |
Conditions environnementales et de durée de vie
| Conditions ambiantes | |
| Indice de protection | IP20 |
| Température ambiante (fonctionnement) | -25 °C ... 70 °C (> 60 °C Derating: 2,5 %/K) |
| Température ambiante (stockage/transport) | -40 °C ... 85 °C |
| Classe climatique | 3K3 (selon EN 60721) |
| Humidité de l'air max. admissible (service) | 95 % (à 25 °C, sans condensation) |
| Choc | 18 ms, 30g, dans chaque direction (selon CEI 60068-2-27) |
| Vibrations (service) | < 15 Hz, amplitude ±2,5 mm (selon CEI 60068-2-6) |
| 15 Hz ... 150 Hz, 2,3g, 90 min. | |
Normes et spécifications
| Norme - Limitation des courants réseau et d'harmoniques | EN 61000-3-2 |
| Norme – sécurité électrique | EN 62368-1 |
| Norme - Sécurité pour les appareils | GS (Geprüfte Sicherheit) (sécurité garantie) |
| Norme - Protection contre les courants dangereux pour les personnes, exigences fondamentales pour un isolement sûr dans les équipements électriques | EN 62368-1 |
| Norme – Faible tension de protection | EN 62368-1 (SELV) |
| EN 60204 (PELV) | |
| Norme, sectionnement sûr | DIN VDE 0100-410 |
| Catégorie de surtension | |
| EN 62477-1 | III |
Homologations
| Homologation construction navale | DNV GL (EMC A) |
| Homologations UL | UL/C-UL Listed UL 508 |
| UL/C-UL Recognized UL 60950-1 | |
| UL/C-UL Listed UL 1604, classe I, division 2, groupes A, B, C, D. |
Données CEM
| Compatibilité électromagnétique | Conformité à la directive CEM 2014/30/UE |
| Directive basse tension | Conformité à la directive NSR 2014/35/UE |
| Règles CEM Perturbations radioélectriques | EN 61000-6-3 |
| EN 61000-6-4 | |
| Règles CEM - Immunité électromagnétique | EN 61000-6-1 |
| EN 61000-6-2 | |
| Emission | EN 55011 (EN 55022) |
| Décharge électrostatique | |
| Normes/Prescriptions | EN 61000-4-2 |
| Boîtier | Niveau 4 |
| Décharge électrostatique | |
| Décharge par contact | 8 kV |
| Décharge dans l'air | 15 kV |
| Remarque | Critère B |
| Champ électromagnétique HF | |
| Normes/Prescriptions | EN 61000-4-3 |
| Champ électromagnétique HF | |
| Plage de fréquence | 80 MHz ... 2 GHz |
| Intensité de champ | 10 V/m |
| Remarque | Critère A |
| Transitoires électriques rapides (en salves) | |
| Normes/Prescriptions | EN 61000-4-4 |
| Transitoires électriques rapides (en salves) | |
| Entrée | 4 kV (niveau 4 - asymétrique) |
| Sortie | 2 kV (Niveau 3 - asymétrique) |
| Signal | 1 kV (Niveau 2 - asymétrique) |
| Remarque | Critère B |
| Contrainte de surtension transitoire (Surge) | |
| Normes/Prescriptions | EN 61000-4-5 |
| Contrainte de surtension transitoire (Surge) | |
| Entrée | 4 kV (classe d'install. 4 - asymétrique : conducteur par rapport à la terre) |
| 2 kV (classe d'install. 4 - symétrique : conducteur par rapport à conducteur) | |
| Sortie | 0,5 kV (niveau 1 - asymétrique : conducteur par rapport à la terre) |
| 0,5 kV (niveau 1 - symétrique : conducteur par rapport à conducteur) | |
| Signal | 1 kV (niveau 2 - asymétrique : conducteur par rapport à la terre) |
| Remarque | Critère B |
| Perturbations conduites | |
| Normes/Prescriptions | EN 61000-4-6 |
| Perturbations conduites | |
| E/S/A | Niveau 3 - asymétrique |
| Plage de fréquence | 0,15 MHz ... 80 MHz |
| Remarque | Critère A |
| Tension | 10 V |
| Chutes de tension | |
| Normes/Prescriptions | EN 61000-4-11 |
| Émissions | |
| Normes/Prescriptions | EN 61000-6-3 |
| Tension perturbatrice selon à EN 55011 | EN 55011 (EN 55022) classe B domaine d'application : industrie et zones résidentielles |
| Perturbations radioélectriques selon EN 55011 | EN 55011 (EN 55022) classe B domaine d'application : industrie et zones résidentielles |
