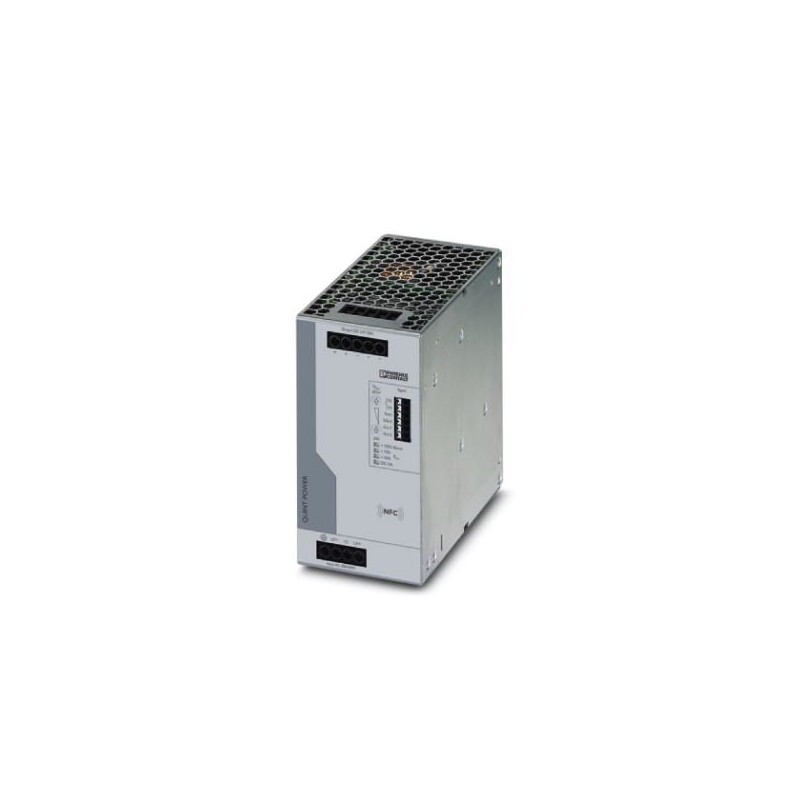

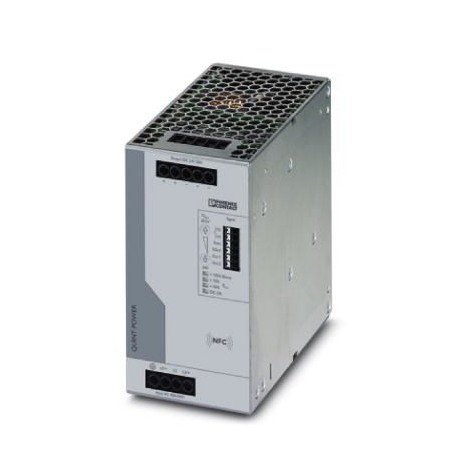

QUINT4-PS/3AC/24DC/20 2904622 PHOENIX CONTACT Alimentation
QUINT4-PS/3AC/24DC/20
2904622
PHOENIX_CONTACT
Alimentation
Alimentation commutée QUINT POWER en primaire avec courbe caractéristique de sortie sélectionnable, technologie SFB (Selective Fuse Breaking) et interface NFC, entrée : triphasée, sortie : 24 V DC / 20 A
Appareillage industriel basse tension > Alimentation en courant continu
Alimentations
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲Données commerciales
| Code de commande | 2904622 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Page catalogue | Page 209 (C-4-2017) |
| GTIN | 4046356986885 |
| Poids par pièce (hors emballage) | 1,517 KGM |
| Numéro du tarif douanier | 85044030 |
| Pays d'origine | TH (Thaïlande) |
Cotes
| Largeur | 70 mm |
|---|---|
| Hauteur | 130 mm |
| Profondeur | 125 mm |
| Largeur en cas de montage alternatif | 122 mm |
| Hauteur en cas de montage alternatif | 130 mm |
| Profondeur en cas de montage alternatif | 73 mm |
Conditions d'environnement
| Indice de protection | IP20 |
|---|---|
| Température ambiante (fonctionnement) | -25 °C ... 70 °C (> 60 °C Derating: 2,5 %/K) |
| Température ambiante (type de démarrage testé) | -40 °C |
| Température ambiante (stockage/transport) | -40 °C ... 85 °C |
| Humidité de l'air max. admissible (service) | ≤ 95 % (à 25 °C, sans condensation) |
| Classe climatique | 3K3 (selon EN 60721) |
| Degré de pollution | 2 |
| Hauteur d'installation | ≤ 5000 m (> 2 000 m, tenir compte du derating) |
Données d'entrée
| Plage de tension nominale d'entrée | 3x 400 V AC ... 500 V AC |
|---|---|
| 2x 400 V AC ... 500 V AC | |
| ± 260 V DC ... 300 V DC | |
| Plage de tension d'entrée | 3x 400 V AC ... 500 V AC -20 % ... +10 % |
| 2x 400 V AC ... 500 V AC -10 % ... +10 % | |
| ± 260 V DC ... 300 V DC -13 % ... +30 % | |
| Plage de fréquence AC | 50 Hz ... 60 Hz -10 % ... +10 % |
| Courant de décharge vers PE | < 3,5 mA |
| Courant absorbé | 3x 0,99 A (400 V AC) |
| 3x 0,81 A (480 V AC) | |
| 2x 1,62 A (400 V AC) | |
| 2x 1,37 A (480 V AC) | |
| 3x 0,8 A (500 V AC) | |
| 2x 1,23 A (500 V AC) | |
| Consommation nominale | 541 VA |
| Choc de courant d'enclenchement | typ. 2 A (à 25 °C) |
| Protection contre microcoupures | typ. 33 ms (3x 400 V AC) |
| typ. 33 ms (3x 480 V AC) | |
| Sélection des fusibles appropriés | 3x 4 A ... 20 A (Caractéristique B, C ou équivalente) |
| Dénomination de la protection | Protection contre les transitoires |
| Circuit/composant de protection | Varistance, éclateur à gaz |
Données de sortie
| Tension de sortie nominale | 24 V DC |
|---|---|
| Plage de réglage de la tension de sortie (USet) | 24 V DC ... 29,5 V DC (constante de puissance) |
| Courant nominal de sortie (IN) | 20 A |
| Boost statique (IStat.Boost) | 25 A |
| Boost dynamique (lDyn.Boost) | 30 A (5 s) |
| Selective Fuse Breaking (ISFB) | 120 A (15 ms) |
| Derating | > 60 °C (2,5 % / K) |
| Montage en parallèle autorisé | oui, pour la redondance et l'augmentation de la puissance |
| Connectabilité en série | oui |
| Résistance à l'alimentation de retour | ≤ 35 V DC |
| Protection antisurtension en sortie | ≤ 32 V DC |
| Tolérance de réglage | < 0,5 % (Variation de charge statique 10 % ... 90 %) |
| < 3 % (Modification de la charge dynamique 10 % ... 90 %, (10 Hz)) | |
| < 0,25 % (modification tension d'entrée ±10 %) | |
| Ondulation résiduelle | < 60 mVCC(pour les valeurs nominales) |
| Puissance de sortie | 480 W |
| Temps d'enclenchement typique | 300 ms (depuis le SLEEP MODE (MODE VEILLE)) |
| Puissance dissipée à vide maximale | < 7 W (400 V AC) |
| < 7 W (480 V AC) | |
| Puissance dissipée charge nominale max. | < 32 W (400 V AC) |
| < 33 W (480 V AC) |
Généralités
| Poids net | 1,1 kg |
|---|---|
| Rendement | typ. 93,9 % (400 V AC) |
| typ. 93,8 % (480 V AC) | |
| Tension d'isolement entrée/sortie | 4 kV AC (homologation du type) |
| 2,4 kV AC (Contrôle individuel) | |
| Tension d'isolement entrée/PE | 3,5 kV AC (homologation du type) |
| 2,4 kV AC (Contrôle individuel) | |
| Tension d'isolement sortie/PE | 0,5 kV DC (homologation du type) |
| 0,5 kV DC (Contrôle individuel) | |
| Classe de protection | I |
| Indice de protection | IP20 |
| MTBF (IEC 61709, SN 29500) | > 985000 h (25 °C) |
| > 638000 h (40 °C) | |
| > 311000 h (60 °C) | |
| Emplacement pour le montage | Profilé horizontal NS 35, EN 60715 |
| Conseils pour le montage | juxtaposable : PN≥50 %, horizontale 5 mm, près des composants actifs 15 mm, verticale 50 mm juxtaposable : PN≥50 %, horizontale 0 mm, en haut verticale 40 mm, en bas verticale 20 mm |
Caractéristiques de raccordement entrée
| Type de raccordement | Raccordement vissé |
|---|---|
| Section de conducteur rigide min. | 0,2 mm² |
| Section de conducteur rigide max. | 6 mm² |
| Section de conducteur souple min. | 0,2 mm² |
| Section de conducteur souple max. | 4 mm² |
| Section du conducteur AWG min. | 30 |
| Section du conducteur AWG max. | 10 |
| Longueur à dénuder | 8 mm |
Caractéristiques de raccordement sortie
| Type de raccordement | Raccordement vissé |
|---|---|
| Section de conducteur rigide min. | 0,2 mm² |
| Section de conducteur rigide max. | 6 mm² |
| Section de conducteur souple min. | 0,2 mm² |
| Section de conducteur souple max. | 4 mm² |
| Section du conducteur AWG min. | 30 |
| Section du conducteur AWG max. | 10 |
| Longueur à dénuder | 8 mm |
Caractéristiques de raccordement signalisation
| Type de raccordement | Raccordement Push-in |
|---|---|
| Section de conducteur rigide min. | 0,2 mm² |
| Section de conducteur rigide max. | 1,5 mm² |
| Section de conducteur souple min. | 0,2 mm² |
| Section de conducteur souple max. | 1,5 mm² |
| Section du conducteur AWG min. | 24 |
| Section du conducteur AWG max. | 16 |
| Longueur à dénuder | 8 mm |
Normes et spécifications
| Compatibilité électromagnétique | Conformité à la directive CEM 2014/30/UE |
|---|---|
| Emission | Norme de base complémentaire EN 61000-6-5 (immunité des centrales électriques), CEI/EN 61850-3 (alimentation en énergie) |
| Immunité | Immunité selon EN 61000-6-1 (environnement domestique), EN 61000-6-2 (environnement industriel) et EN 61000-6-5 (domaine de la production d'énergie électrique) CEI/EN 61850-3 (alimentation en énergie) |
| Normes/Prescriptions | EN 61000-4-2 |
| Décharge par contact | 4 kV (Sévérité de contrôle 2) |
| Normes/Prescriptions | EN 61000-4-3 |
| Plage de fréquence | 80 MHz ... 1 GHz |
| Intensité de champ | 10 V/m (Sévérité de contrôle 3) |
| Plage de fréquence | 1,4 GHz ... 2 GHz |
| Intensité de champ | 3 V/m (Sévérité de contrôle 2) |
| Normes/Prescriptions | EN 61000-4-4 |
| Remarque | Critère B |
| Normes/Prescriptions | EN 61000-4-6 |
| Plage de fréquence | 0,15 MHz ... 80 MHz |
| Tension | 10 V (Sévérité de contrôle 3) |
| Émissions conduites | EN 55016 EN 61000-6-4 (classe A) |
| Normes/Prescriptions | EN 61000-4-8 |
| EN 61000-4-11 | |
| EN 61000-4-9 | |
| EN 61000-4-12 | |
| EN 61000-4-16 | |
| EN 61000-4-18 | |
| Directive basse tension | Conformité à la directive NSR 2014/35/UE |
| Norme - sécurité des transformateurs | EN 61558-2-16 (distances dans l'air et lignes de fuite uniquement) |
| Norme – sécurité électrique | CEI 60950-1/VDE 0805 (SELV) |
| Norme - Équipements d'alimentation basse tension, sortie de courant continu | EN 61204-3 |
| Norme – Equipement électronique des installations à courant fort | EN 50178/VDE 0160 (PELV) |
| Norme – Faible tension de protection | CEI 60950-1 (SELV) et EN 60204-1 (PELV) |
| Norme, sectionnement sûr | DIN VDE 0100-410 |
| Norme - Limitation des courants réseau et d'harmoniques | EN 61000-3-2 |
| Homologation construction navale | DNV GL, PRS, BV, LR, ABS |
| Homologations UL | UL Listed UL 508 |
| UL/C-UL Recognized UL 60950-1 | |
| UL ANSI/ISA-12.12.01 classe I, division 2, groupes A, B, C, D (site dangereux) | |
| Choc | 18 ms, 30g, dans chaque direction (selon CEI 60068-2-27) |
| Vibrations (service) | Recherche de résonance 5 Hz ... 100 Hz 2,3g, 90 min., fréquence de résonance 2,3g, 90 min. (selon DNV GL classe C) |
| Demande d'homologation de l'industrie des semi-conducteurs concernant les chutes de tension du secteur | SEMI F47-0706; EN 61000-4-11 |
| Applications ferroviaires | EN 50121-3-2 |
| Catégorie de surtension (EN 60950-1) | II (≤ 5000 m) |
| Catégorie de surtension (EN 61010-1) | II (≤ 5000 m) |
| Catégorie de surtension (EN 62477-1) | III (≤ 2000 m) |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Période d'utilisation conforme (EFUP) : 25 ans ; |
| La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
Classifications
| Caractéristique | Valeur |
|---|---|
| Type de tension d'alimentation (EF002991) | CA |
| 1ere tension de sortie (EF006792) | 24 V |
| Courant de sortie max. 1 (EF008284) | 30 A |
| Tension de sortie ajustable (EF007002) | Oui |
| Valeur nominale de la tension de sortie 1 (EF009393) | 24 V |
| Valeur nominale du courant de sortie 1 (EF009396) | 20 A |
| Protégé contre les courts-circuits (EF007332) | Oui |
| Tension d'alimentation assignée à CA 50 Hz (EF007076) | 400 V |
| Tension d'alimentation assignée à CA 60 Hz (EF007077) | 400 V |
| Tension d'alimentation assignée CC (EF007078) | 260 V |
| Tension de sortie réglée (EF003092) | Oui |
| Puissance absorbée (EF000346) | 541 VA |
| Puissance dissipée (EF003034) | 480 W |
| Stabilisé (EF005302) | Oui |
| Finition du raccordement électrique (EF003961) | Borne à vis |
| Montage possible sur barres profilées (EF003972) | Oui |
| Montage mural possible (EF003973) | Non |
| Adapté à un montage sur rail (EF001126) | Non |
| Hauteur d'encastrement (EF000332) | 130 mm |
| Montage direct possible (EF005689) | Non |
| Largeur (EF000008) | 70 mm |
| Hauteur (EF000040) | 130 mm |
| Profondeur (EF000049) | 125 mm |
| Adapté aux fonctions de sécurité (EF001597) | Oui |
| SIL conformément à IEC 61508 (EF009889) | Sans |
| Niveau de performance selon EN ISO 13849-1 (EF007399) | Sans |
| Classe de protection (IP) (EF005474) | IP20 |
| Classe de protection (NEMA) (EF011959) | Autre |
