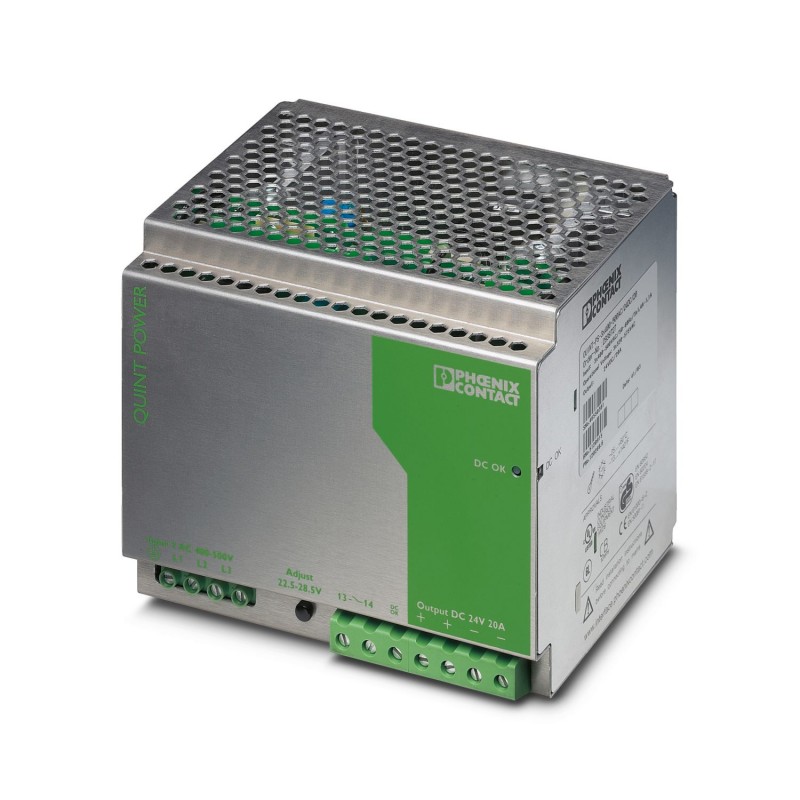

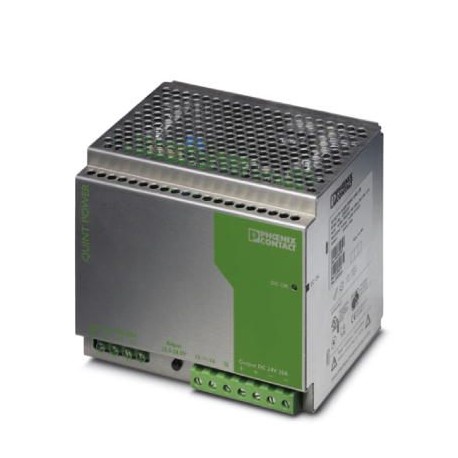

QUINT-PS-3X400-500AC/24DC/20 2938727 PHOENIX CONTACT Stromversorgung
QUINT-PS-3X400-500AC/24DC/20
2938727
PHOENIX_CONTACT
Stromversorgung
Stromversorgung für 24 V DC/20 A Hutschiene, primär geschaltet, dreiphasig
Verwenden Sie für Neuinstallationen die folgenden Elemente: 2904622
Tragschienen-Stromversorgung 24 V DC/20 A, primär getaktet, 3-phasigBei Neuanlagen bitte folgenden Artikel verwenden: 2904622
Netzteile
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Bestseller
▲Mehr Infos
▲Technische Daten
Eingangsdaten
| AC-Betrieb | |
| Eingangsnennspannungsbereich | 3x 400 V AC ... 500 V AC |
| Eingangsspannungsbereich | 3x 320 V AC ... 575 V AC (für alle drei Phasen) |
| 450 V DC ... 800 V DC | |
| Eingangsspannungsbereich AC | 3x 320 V AC ... 575 V AC (für alle drei Phasen) |
| Eingangsspannungsbereich DC | 450 V DC ... 800 V DC |
| Spannungsart der Versorgungsspannung | AC/DC |
| Einschaltstromstoß | < 15 A (typisch) |
| Einschaltstromstoßintegral (I2t) | 1 A2s |
| Frequenzbereich AC | 45 Hz ... 65 Hz |
| Frequenzbereich DC | 0 Hz |
| Netzausfallüberbrückungszeit | > 23 ms (400 V AC) |
| > 25 ms (480 V AC) | |
| Stromaufnahme | ca. 3x 1,1 A (400 V AC) |
| 3x 1 A (480 V AC) | |
| Nennleistungsaufnahme | 526 W |
| Schutzbeschaltung | Transientenüberspannungsschutz; Varistor |
| Einschaltzeit typisch | < 1 s |
| Auswahl geeigneter Sicherung für den Eingangsschutz | 3x 6 A ... 16 A (Charakteristik B, C, D, K) |
| Ableitstrom gegen PE | < 3,5 mA |
Ausgangsdaten
| Wirkungsgrad | > 91 % (bei 400 V AC und Nennwerten) |
| Nennausgangsspannung | 24 V DC ±1 % |
| Einstellbereich der Ausgangsspannung (USet) | 22,5 V ... 28,5 V |
| Nennausgangsstrom (IN) | 20 A (bis 60 °C) |
| POWER BOOST (IBoost) | 27 A |
| Derating | 60 °C (2,5 %/K) |
| Aktive Strombegrenzung | ca. IBOOST= 27 A (bei Kurzschluss) |
| Regelabweichung | < 1 % (Laständerung statisch 10 % ... 90 %) |
| < 2 % (Laständerung dynamisch 10 % ... 90 %) | |
| < 0,1 % (Eingangsspannungsänderung ±10 %) | |
| Restwelligkeit | < 10 mVSS(bei Nennwerten) |
| Ausgangsleistung | 480 W |
| Schaltspitzen Nennlast | < 60 mVSS(20 MHz) |
| Verlustleistung Leerlauf maximal | < 7 W |
| Verlustleistung Nennlast maximal | < 47 W |
| Anstiegszeit | < 2 ms (UOUT(10 % ... 90 %)) |
| Parallelschaltbarkeit | ja, zur Redundanz und Leistungserhöhung |
| Serienschaltbarkeit | ja |
| Signal: DC-OK, aktiv | |
| Beschreibung des Ausgangs | UOUT> 0,9 x UN: High-Signal |
| Schaltspannung maximal | ≤ 24 V |
| Ausgangsspannung | + 24 V DC (Signal) |
| Einschaltstrom maximal | ≤ 40 mA |
| Dauerlaststrom | ≤ 40 mA |
| Signal: DC-OK, potenzialfrei | |
| Beschreibung des Ausgangs | Relaiskontakt, UOUT> 0,9 x UN: Kontakt geschlossen |
| Schaltspannung maximal | ≤ 30 V AC/DC |
| Einschaltstrom maximal | ≤ 1 A |
| Dauerlaststrom | ≤ 1 A |
Anschlussdaten
| Eingang | |
| Anschlussart | Schraubanschluss |
| Leiterquerschnitt starr min | 0,2 mm² |
| Leiterquerschnitt starr max | 6 mm² |
| Leiterquerschnitt flexibel min. | 0,2 mm² |
| Leiterquerschnitt flexibel max. | 4 mm² |
| Leiterquerschnitt AWG min | 24 |
| Leiterquerschnitt AWG max | 10 |
| Abisolierlänge | 8 mm |
| Schraubengewinde | M3 |
| Anzugsdrehmoment min | 0,5 Nm |
| Anzugsdrehmoment max | 0,6 Nm |
| Ausgang | |
| Anschlussart | Schraubanschluss |
| Leiterquerschnitt starr min | 0,5 mm² |
| Leiterquerschnitt starr max | 16 mm² |
| Leiterquerschnitt flexibel min. | 0,5 mm² |
| Leiterquerschnitt flexibel max. | 10 mm² |
| Leiterquerschnitt AWG min | 20 |
| Leiterquerschnitt AWG max | 6 |
| Abisolierlänge | 10 mm |
| Schraubengewinde | M4 |
| Anzugsdrehmoment min | 1,2 Nm |
| Anzugsdrehmoment max | 1,5 Nm |
| Signal | |
| Leiterquerschnitt starr min | 0,5 mm² |
| Leiterquerschnitt starr max | 16 mm² |
| Leiterquerschnitt flexibel min. | 0,5 mm² |
| Leiterquerschnitt flexibel max. | 10 mm² |
| Leiterquerschnitt AWG min | 20 |
| Leiterquerschnitt AWG max | 6 |
| Schraubengewinde | M4 |
| Anzugsdrehmoment min | 1,2 Nm |
| Anzugsdrehmoment max | 1,5 Nm |
Signalisierung
| Signalisierungsarten | LED |
| aktiver Schaltausgang | |
| Relaiskontakt | |
| Betriebsspannungsanzeige | LED grün |
| Signalausgang: DC-OK, aktiv | |
| Statusanzeige | LED "DC OK" grün |
| Hinweis zur Statusanzeige | UOUT< 0,9 x UN: LED blinkt |
| Signalausgang: DC-OK, potenzialfrei | |
| Statusanzeige | LED "DC OK" grün |
Elektrische Eigenschaften
| Anzahl Phasen | 3,00 |
| Isolationsspannung Eingang/Ausgang | 4 kV AC (Typprüfung) |
| 2 kV AC (Stückprüfung) | |
| Isolationsspannung Ausgang/PE | 500 V DC (Stückprüfung) |
| Isolationsspannung Eingang/PE | 3,5 kV AC (Typprüfung) |
| 2 kV AC (Stückprüfung) |
Artikeleigenschaften
| Produkttyp | Stromversorgung |
| Produktfamilie | QUINT POWER |
| MTBF (IEC 61709, SN 29500) | > 500000 h |
| Datenpflegestand | |
| Artikelrevision | 12 |
| Isolationseigenschaften | |
| Schutzklasse | I (mit PE-Anschluss) |
| Verschmutzungsgrad | 2 |
Maße
| Breite | 160 mm |
| Höhe | 130 mm |
| Tiefe | 125 mm |
| Einbaumaß | |
| Einbauabstand rechts/links | 0 mm / 0 mm |
| Einbauabstand oben/unten | 50 mm / 50 mm |
| Alternative Montage | |
| Breite | 122 mm |
| Höhe | 130 mm |
| Tiefe | 163 mm |
Montage
| Montagehinweis | anreihbar: horizontal 0 mm, vertikal 50 mm |
| Einbaulage | waagerechte Tragschiene NS 35, EN 60715 |
Materialangaben
| Gehäusematerial | Metall |
| Ausführung der Gehäuse | AluNox (AlMg1) |
Umwelt- und Lebensdauerbedingungen
| Umgebungsbedingungen | |
| Schutzart | IP20 |
| Umgebungstemperatur (Betrieb) | -25 °C ... 70 °C (> 60 °C Derating: 2,5 %/K) |
| Umgebungstemperatur (Lagerung/Transport) | -40 °C ... 85 °C |
| Klimaklasse | 3K3 (nach EN 60721) |
| Max. zul. Luftfeuchtigkeit (Betrieb) | 95 % (bei 25 °C, keine Betauung) |
| Schock | 18 ms, 30g, je Raumrichtung (nach IEC 60068-2-27) |
| Vibration (Betrieb) | < 15 Hz, Amplitude ±2,5 mm (nach IEC 60068-2-6) |
| 15 Hz ... 150 Hz, 2,3g, 90 min. | |
Normen und Bestimmungen
| Norm - Begrenzung Netz-Oberschwingungsströme | EN 61000-3-2 |
| Norm - Elektrische Sicherheit | EN 62368-1 |
| Norm - Gerätesicherheit | GS (Geprüfte Sicherheit) |
| Norm - Schutz gegen gefährliche Körperströme, Grundanforderungen für sichere Trennung in elektrischen Betriebsmitteln | EN 62368-1 |
| Norm - Schutzkleinspannung | EN 62368-1 (SELV) |
| EN 60204 (PELV) | |
| Norm - Sichere Trennung | DIN VDE 0100-410 |
| Überspannungskategorie | |
| EN 62477-1 | III |
Zulassungen
| Schiffbau-Zulassung | DNV GL (EMC A) |
| UL-Zulassungen | UL/C-UL Listed UL 508 |
| UL/C-UL Recognized UL 60950-1 | |
| UL/C-UL Listed UL 1604 Class I, Division 2, Groups A, B, C, D |
EMV-Daten
| Elektromagnetische Verträglichkeit | Konformität zur EMV-Richtlinie 2014/30/EU |
| Niederspannungs-Richtlinie | Konformität zur NSR-Richtlinie 2014/35/EU |
| EMV-Anforderungen Störaussendung | EN 61000-6-3 |
| EN 61000-6-4 | |
| EMV-Anforderungen Störfestigkeit | EN 61000-6-1 |
| EN 61000-6-2 | |
| Störabstrahlung | EN 55011 (EN 55022) |
| Entladung statischer Elektrizität | |
| Normen/Bestimmungen | EN 61000-4-2 |
| Gehäuse | Level 4 |
| Entladung statischer Elektrizität | |
| Kontaktentladung | 8 kV |
| Luftentladung | 15 kV |
| Bemerkung | Kriterium B |
| Elektromagnetisches HF-Feld | |
| Normen/Bestimmungen | EN 61000-4-3 |
| Elektromagnetisches HF-Feld | |
| Frequenzbereich | 80 MHz ... 2 GHz |
| Prüffeldstärke | 10 V/m |
| Bemerkung | Kriterium A |
| Schnelle Transienten (Burst) | |
| Normen/Bestimmungen | EN 61000-4-4 |
| Schnelle Transienten (Burst) | |
| Eingang | 4 kV (Level 4 - unsymmetrisch) |
| Ausgang | 2 kV (Level 3 - unsymmetrisch) |
| Signal | 1 kV (Level 2 - unsymmetrisch) |
| Bemerkung | Kriterium B |
| Stoßspannungsbelastung (Surge) | |
| Normen/Bestimmungen | EN 61000-4-5 |
| Stoßspannungsbelastung (Surge) | |
| Eingang | 4 kV (Inst.-Klasse 4 - unsymmetrisch: Leitung gegen Erde) |
| 2 kV (Inst.-Klasse 4 - symmetrisch: Leitung gegen Leitung) | |
| Ausgang | 0,5 kV (Level 1 - unsymmetrisch: Leitung gegen Erde) |
| 0,5 kV (Level 1 - symmetrisch: Leitung gegen Leitung) | |
| Signal | 1 kV (Level 2 - unsymmetrisch: Leitung gegen Erde) |
| Bemerkung | Kriterium B |
| Leitungsgeführte Beeinflussung | |
| Normen/Bestimmungen | EN 61000-4-6 |
| Leitungsgeführte Beeinflussung | |
| E/A/S | Level 3 - unsymmetrisch |
| Frequenzbereich | 0,15 MHz ... 80 MHz |
| Bemerkung | Kriterium A |
| Spannung | 10 V |
| Spannungseinbrüche | |
| Normen/Bestimmungen | EN 61000-4-11 |
| Störaussendung | |
| Normen/Bestimmungen | EN 61000-6-3 |
| Funkstörspannung nach EN 55011 | EN 55011 (EN 55022) Klasse B Einsatzgebiet Industrie und Wohnbereich |
| Funkstörstrahlung nach EN 55011 | EN 55011 (EN 55022) Klasse B Einsatzgebiet Industrie und Wohnbereich |
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF KATALOG PHOENIX STROMVERSORGUNGEN DE .pdf | 27 Mbytes |
|
