Agrandir l'image

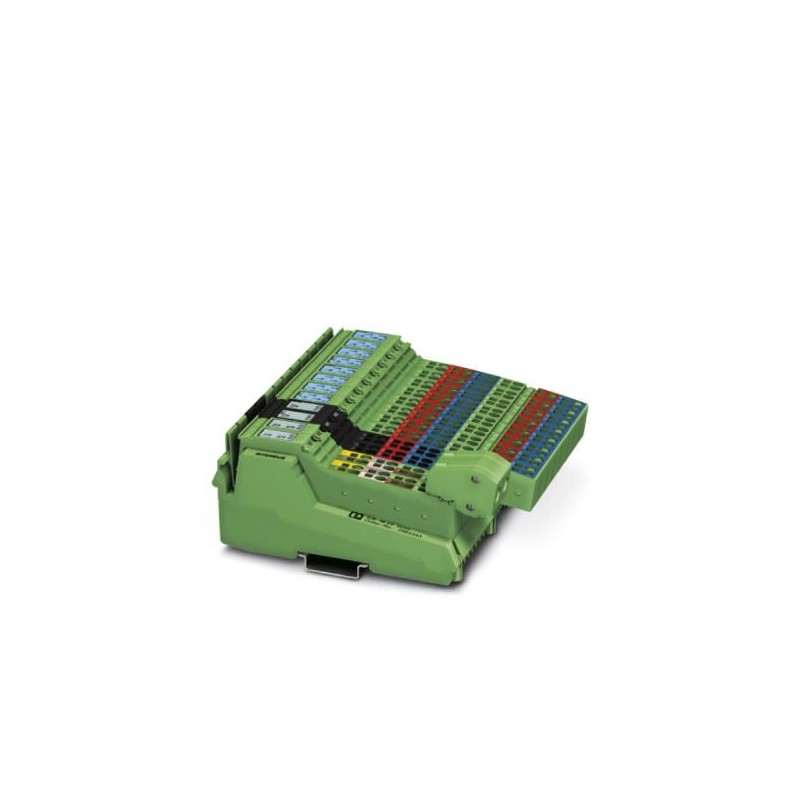

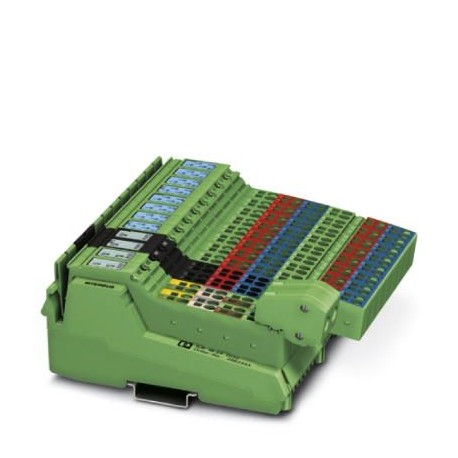

ILB IB 24 DI32 2862343 PHOENIX CONTACT Module E/S
ILB IB 24 DI32
2862343
PHOENIX_CONTACT
Module E/S
I / O
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
En savoir plus
▲Données commerciales
| Code de commande | 2862343 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Page catalogue | Page 188 (C-6-2017) |
| GTIN | 4017918923839 |
| Poids par pièce (hors emballage) | 0,405 KGM |
| Numéro du tarif douanier | 85389091 |
| Pays d'origine | DE (Allemagne) |
Cotes
| Dessin coté | |
|---|---|
| Légende | L'illustration représente le dessin coté d'ordre général de la famille de produits Inline Block IO |
| Largeur | 156 mm |
| Hauteur | 141 mm |
| Profondeur | 57 mm |
| Renseignements sur les mesures | Dimensions connecteurs inclus |
Conditions d'environnement
| Température ambiante (fonctionnement) | -25 °C ... 60 °C |
|---|---|
| Température ambiante (stockage/transport) | -25 °C ... 85 °C |
| Humidité de l'air admissible (service) | max. 85 % (pas de condensation) |
| Humidité de l'air admissible (stockage/transport) | 95 % (pas de condensation) |
| Pression atmosphérique (service) | 80 kPa ... 108 kPa (jusqu'à 2000 m d'altitude) |
| Pression atmosphérique (stockage/transport) | 66 kPa ... 108 kPa (jusqu'à 3500 m d'altitude) |
| Indice de protection | IP20 |
Interfaces
| Dénomination | INTERBUS |
|---|---|
| Type de raccordement | Connecteur Inline blindé |
| Vitesse de transmission | 500 kBit/s |
Entrées tout-ou-rien
| Dénomination entrée | Entrées tout-ou-rien |
|---|---|
| Description de l'entrée | EN 61131-2 type 1 |
| Type de raccordement | Raccordement à ressort |
| Technique de raccordement | 3 fils |
| Nombre d'entrées | 32 |
| Temps d'amorçage typique | env. 500 µs |
| Dénomination de la protection | Protection contre les courts-circuits, la surcharge de l'alimentation des capteurs |
| Tension d'entrée | 24 V DC |
| Plage de tension d'entrée signal « 0 » | -30 V DC ... 5 V DC |
| Plage de tension d'entrée signal « 1 » | 15 V DC ... 30 V DC |
| Courant d'entrée nominal pour UIN | 5 mA |
Isolation galvanique
| Section contrôlée | Périphérie / bus interstation entrant 500 V AC 50 Hz 1 min. |
|---|---|
| Périphérie / bus interstation sortant 500 V AC 50 Hz 1 min. | |
| Périphérie / terre fonctionnelle 500 V AC 50 Hz 1 min. | |
| Bus interstation entrant / terre fonctionnelle 500 V AC 50 Hz 1 min. | |
| Bus interstation sortant / terre fonctionnelle 500 V AC 50 Hz 1 min. | |
| Bus interstation entrant/sortant 500 V AC 50 Hz 1 min. |
Normes et spécifications
| Emission | Classe B (zones résidentielles) |
|---|---|
| Contrôles mécaniques | Résistance aux vibrations selon EN 60068-2-6/CEI 60068-2-6 5g |
| Chocs selon EN 60068-2-27/CEI 60068-2-27 25g | |
| Connexion selon la norme | CUL |
| Classe de protection | III, CEI 61140, EN 61140, VDE 0140-1 |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme : illimitée = EFUP-e |
|---|---|
| Aucune substance dangereuse dépassant les valeurs seuils ; |
Classifications
eCl@ss 4.027250302eCl@ss 4.127250302eCl@ss 5.027250302eCl@ss 5.127242600eCl@ss 6.027242600eCl@ss 7.027242604eCl@ss 8.027242604eCl@ss 9.027242604
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX AUTOMATION FR.pdf | 35 Mbytes |
|
| PHOENIX CONTACT-2862343-ILB IB 24 DI32 | 141 Kbytes |
|
