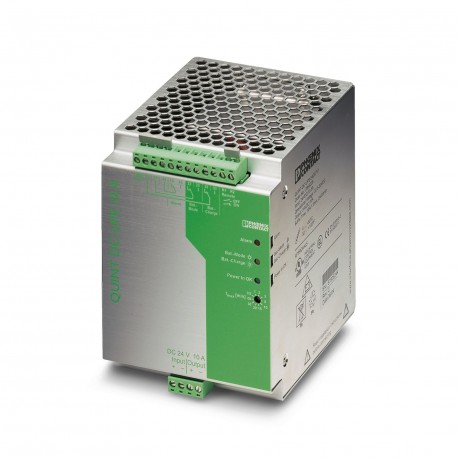

QUINT-DC-UPS/24DC/10 2866226 PHOENIX CONTACT Alimentation secourue
QUINT-DC-UPS/24DC/10
2866226
PHOENIX_CONTACT
Alimentation secourue
Alimentations
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Les plus vendus
▲En savoir plus
▲Données commerciales
| Code de commande | 2866226 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Page catalogue | Page 587 (IF-2009) |
| GTIN | 4017918959722 |
| Poids par pièce (hors emballage) | 1,800 KGM |
| Numéro du tarif douanier | 85371091 |
| Pays d'origine | CN (Chine) |
Conditions d'environnement
| Indice de protection | IP20 |
|---|---|
| Température ambiante (fonctionnement) | 0 °C ... 50 °C |
| Température ambiante (stockage/transport) | 0 °C ... 40 °C |
| Humidité de l'air max. admissible (service) | 95 % (à 25 °C, sans condensation) |
Données d'entrée
| Tension d'entrée nominale | 24 V DC |
|---|---|
| Plage de tension d'entrée | 22,5 V DC ... 30 V DC |
| Courant absorbé | env. 0,1 A |
| 0,5 A (charge) | |
| 10,5 A (max.) | |
| Consommation de courant (maximale) | 10,5 A (max.) |
| Consommation de courant (marche à vide) | env. 0,1 A |
| Consommation de courant (pendant la charge) | 0,5 A (charge) |
| Temps de sauvegarde | 1,5 min. (10 A) |
| 20 min. (2 A) | |
| Fusible d'entrée | 15 A (temporisé, intérieur) |
Données de sortie
| Tension de sortie nominale | 24 V DC (Mode normal : Uin- 0,5 V DC, mode sauvegarde : 27,9 à 19,2 V DC) |
|---|---|
| Courant nominal de sortie (IN) | 10 A |
| Montage en parallèle autorisé | non |
| Connectabilité en série | oui |
| Puissance de sortie | 240 W |
Généralités
| Elimination | Les piles usagées ne doivent pas être jetées aux ordures ménagères mais être éliminées conformément aux prescriptions nationales en vigueur. Il est également possible de les restituer à Phoenix Contact ou au fabricant. |
|---|---|
| Poids net | 1,8 kg |
| Support d'enregistrement | Interne, accus 1,3 Ah |
| Témoin de présence de la tension de service | LED verte |
| Rendement | > 91 % |
| Tension d'isolement entrée/sortie | 2 kV (Contrôle individuel) |
| 4 kV (homologation du type) | |
| Classe de protection | II (en armoire électrique fermée) |
| Indice de protection | IP20 |
| MTBF (IEC 61709, SN 29500) | > 500000 h |
| Emplacement pour le montage | Profilé horizontal NS 35, EN 60715 |
| Conseils pour le montage | juxtaposable : horizontalement 0 mm, verticalement 50 mm |
Caractéristiques de raccordement entrée
| Type de raccordement | Raccordement vissé enfichable |
|---|---|
| Section de conducteur rigide min. | 0,2 mm² |
| Section de conducteur rigide max. | 2,5 mm² |
| Section de conducteur souple min. | 0,2 mm² |
| Section de conducteur souple max. | 2,5 mm² |
| Section du conducteur AWG min. | 24 |
| Section du conducteur AWG max. | 12 |
| Longueur à dénuder | 7 mm |
| Filetage vis | M3 |
Caractéristiques de raccordement sortie
| Type de raccordement | Raccordement vissé enfichable |
|---|---|
| Section de conducteur rigide min. | 0,2 mm² |
| Section de conducteur rigide max. | 2,5 mm² |
| Section de conducteur souple min. | 0,2 mm² |
| Section de conducteur souple max. | 2,5 mm² |
| Section du conducteur AWG min. | 24 |
| Section du conducteur AWG max. | 12 |
| Longueur à dénuder | 7 mm |
| Filetage vis | M3 |
Signalisation
| Description de la sortie | Puissance OK : |
|---|---|
| Affichage d'état | LED « Puissance OK » verte |
| Informations sur l'affichage d'état | Power OK : LED allumée en permanence |
| Section de conducteur rigide min. | 0,2 mm² |
| Section de conducteur rigide max. | 2,5 mm² |
| Section de conducteur souple min. | 0,2 mm² |
| Section de conducteur souple max. | 2,5 mm² |
| Section du conducteur AWG min. | 24 |
| Section du conducteur AWG max. | 12 |
| Couple de serrage min. | 0,5 Nm |
| Couple de serrage max. | 0,6 Nm |
| Filetage vis | M3 |
| Dénomination sortie | indépendant du potentiel |
| Description de la sortie | Alarme |
| Tension de commutation maximale | ≤ 30 V AC/DC |
| Courant de charge permanent | ≤ 1 A |
| Affichage d'état | LED rouge |
| Informations sur l'affichage d'état | Alarme : LED allumée en permanence |
| Dénomination sortie | indépendant du potentiel |
| Description de la sortie | Batterie en charge |
| Tension de commutation maximale | ≤ 30 V AC/DC |
| Courant de charge permanent | ≤ 1 A |
| Affichage d'état | LED jaune clignotante |
| Informations sur l'affichage d'état | Charge batterie : La LED clignote |
| Dénomination sortie | indépendant du potentiel |
| Description de la sortie | Mode batterie |
| Type de signalisation | LED, contact de relais |
| Tension de commutation maximale | ≤ 30 V AC/DC |
| Courant de charge permanent | ≤ 1 A |
| Affichage d'état | LED jaune |
| Informations sur l'affichage d'état | Mode batterie : LED allumée en permanence |
Normes et spécifications
| Compatibilité électromagnétique | Conformité à la directive CEM 2014/30/UE |
|---|---|
| Emission | EN 55011 (EN 55022) |
| Immunité | EN 61000-6-2:2005 |
| Connexion selon la norme | CUL |
| Directive basse tension | Conformité à la directive NSR 2006/95/CE |
| Norme - sécurité des transformateurs | EN 61558-2-17 |
| Norme – sécurité électrique | EN 60950-1/VDE 0805 (SELV) |
| EN 61558-2-17 | |
| Norme – Equipement électronique des installations à courant fort | EN 50178/VDE 0160 (PELV) |
| Norme, sectionnement sûr | DIN VDE 0100-410 |
| Homologation construction navale | DNV GL (EMC A), ABS |
| Homologations UL | UL/C-UL Listed UL 508 |
| Norme UL/C-UL Recognized UL 60950-1 | |
| UL/C-UL Listed UL 1604, classe I, division 2, groupes A, B, C, D. |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme (EFUP) : 3 ans |
|---|---|
| La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
Classifications
eCl@ss 4.027040603eCl@ss 4.127040603eCl@ss 5.027040603eCl@ss 5.127040600eCl@ss 6.027040600eCl@ss 7.027040603eCl@ss 8.027040603eCl@ss 9.027040705
